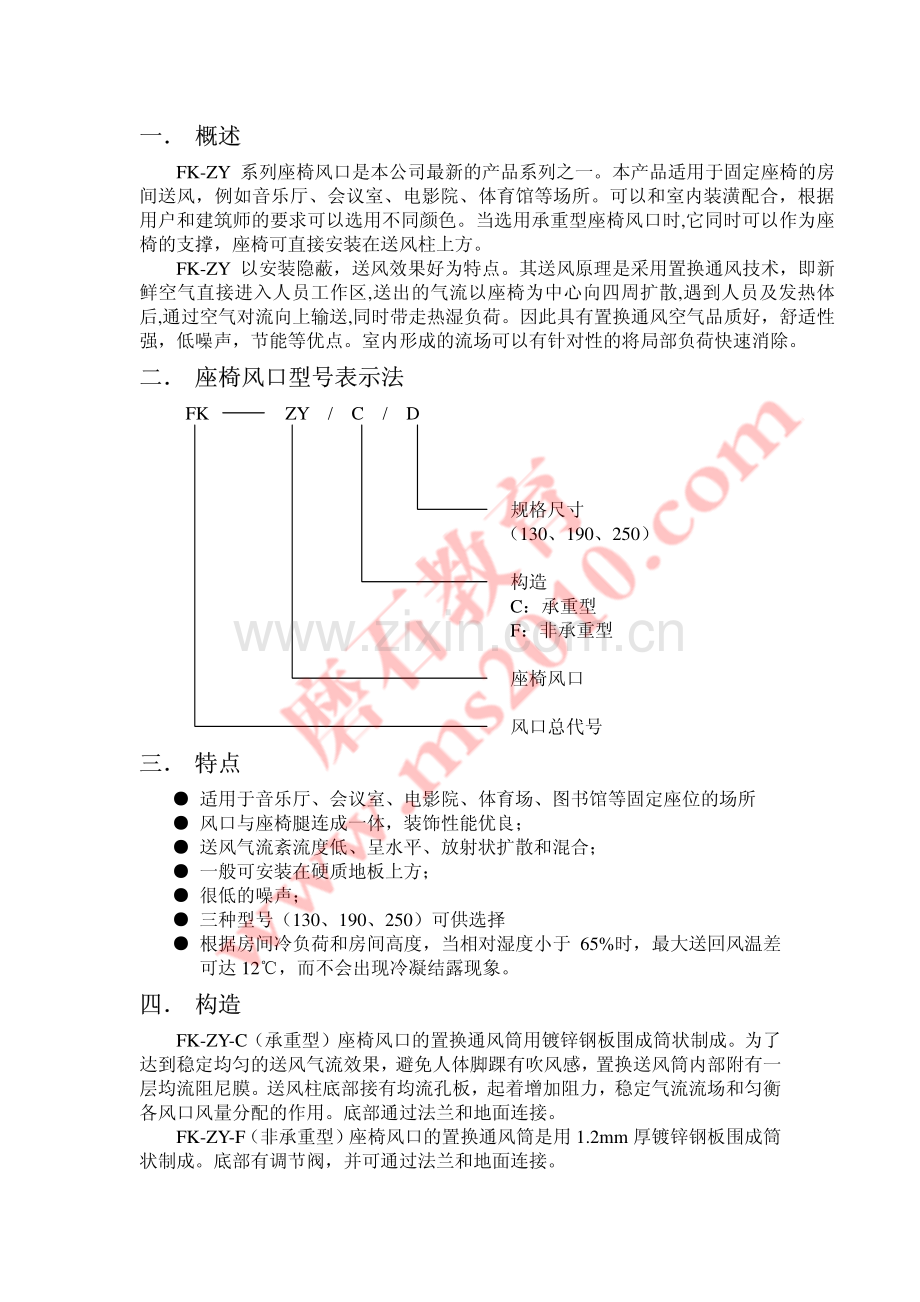

一 概述一 概述 FK-ZY 系列座椅风口是本公司最新的产品系列之一。本产品适用于固定座椅的房间送风，例如音乐厅、会议室、电影院、体育馆等场所。可以和室内装潢配合，根据用户和建筑师的要求可以选用不同颜色。当选用承重型座椅风口时,它同时可以作为座椅的支撑，座椅可直接安装在送风柱上方。FK-ZY 以安装隐蔽，送风效果好为特点。其送风原理是采用置换通风技术，即新鲜空气直接进入人员工作区,送出的气流以座椅为中心向四周扩散,遇到人员及发热体后,通过空气对流向上输送,同时带走热湿负荷。因此具有置换通风空气品质好，舒适性强，低噪声，节能等优点。室内形成的流场可以有针对性的将局部负荷快速消除。二 座椅风口型号表示法二 座椅风口型号表示法 FK ZY /C /D 规格尺寸 （130、190、250）构造 C：承重型 F：非承重型 座椅风口 风口总代号 三 特点三 特点 适用于音乐厅、会议室、电影院、体育场、图书馆等固定座位的场所 风口与座椅腿连成一体，装饰性能优良；送风气流紊流度低、呈水平、放射状扩散和混合；一般可安装在硬质地板上方；很低的噪声；三种型号（130、190、250）可供选择 根据房间冷负荷和房间高度，当相对湿度小于 65%时，最大送回风温差可达 12，而不会出现冷凝结露现象。四 构造四 构造 FK-ZY-C（承重型）座椅风口的置换通风筒用镀锌钢板围成筒状制成。为了达到稳定均匀的送风气流效果，避免人体脚踝有吹风感，置换送风筒内部附有一层均流阻尼膜。送风柱底部接有均流孔板，起着增加阻力，稳定气流流场和匀衡各风口风量分配的作用。底部通过法兰和地面连接。FK-ZY-F（非承重型）座椅风口的置换通风筒是用 1.2mm 厚镀锌钢板围成筒状制成。底部有调节阀，并可通过法兰和地面连接。图 1 FK-ZY-C 承重型 图 2 FK-ZY-F 非承重型 五 安装尺寸说明五 安装尺寸说明 规格规格 H（mm）DN（mm）DC(mm)DF(mm)DL(mm)N(个个)DH(mm)130 200 130 98 190 160 4 7 190 200 190 123 250 220 4 7 250 200 250 148 310 280 4 7 DFDCHDN 有效出风面积有效出风面积 型号型号 D130 D190 D250 Aeff（m2）0.0331 0.0484 0.0637 六六.符号定义符号定义 L h1 V m3/h：每个风口风量 L m：测量距风口的水平距离 h1 m：测量点距地板高度 Vh1 m/s：h1高度处两个风口之间的平均风速tZ K：送风与室内空气温差 th1 K：在距离地板 h1高度处送风与室内温差 pt Pa：座椅风口压力总损失 LWA dB(A)：A 声功率级噪声 LWNC 声功率噪声评价 NC 曲线值 七七.技术性能表技术性能表（一）、送风压力损失与噪声性能表 风量 m3/h 规格 3040506080100120 140 160 120250压损 Pa 3 34 49 8 12 1116 1425 2232 30 36 34 42 40 ZY/C-D130 ZY/F-D130 噪声 dB(A)8 612 816 1420 1824 2226 2330 26 34 28 38 34 压损 Pa 3 38 714 1018 1220 1824 22 28 26 34 32 39 36 ZY/C-D190 ZY/F-D190 噪声 dB(A)11 715 1318 1622 2026 2332 31 35 29 39 35 44 40 压损 Pa 2 26 510 8 12 1018 1622 20 26 24 30 28 40 3650 46ZY/C-D250 ZY/-D250 噪声 dB(A)14 1218 1622 1926 2432 30 36 34 40 38 43 4146 44（二）、有效送风距离 D130 型型 30 40 50 80 风量(m3/h)高度h1风速 (m)Vh1(m/s)有效送风距离(m)0.08 0.82 1.32 1.45 1.98 0.10 0.52 1.02 1.25 1.7 0.15 0.43 0.83 1.13 0.05 0.20 0.14 0.38 0.51 0.08 0.38 0.84 1.2 1.63 0.10 0.56 1.0 1.36 0.15 0.37 0.51 0.10 0.20 0.27 0.08 0.14 0.45 0.83 1.34 0.10 0.27 0.52 0.72 0.15 0.13 0.19 0.20 0.20 0.08 0.22 0.47 1.12 0.10 0.27 0.42 0.15 0.40 0.20 D190 型型 40 50 60 80 100 120 风量(m3/h)高度h1风速 (m)Vh1(m/s)有效送风距离(m)0.08 0.8 1.10 1.32 1.63 1.78 1.98 0.10 0.48 0.85 1.13 1.45 1.52 1.6 0.15 0.52 1.00 1.21 1.38 0.20 0.51 0.72 0.90 0.05 0.25 0.31 0.46 0.08 0.38 0.69 1.14 1.33 1.45 1.71 0.10 0.16 0.41 0.63 1.08 1.22 1.32 0.15 0.52 1.0 1.08 1.17 0.20 0.22 0.22 0.67 0.82 0.10 0.25 0.41 0.52 0.08 0.11 0.36 0.57 1.02 1.22 1.54 0.10 0.18 0.36 0.72 0.86 1.26 0.15 0.13 0.38 0.68 0.20 0.49 0.20 0.25 0.37 0.08 0.1 0.14 0.31 0.67 0.81 0.94 0.10 0.13 0.41 0.56 0.69 0.15 0.38 0.41 0.20 0.27 0.40 0.25 D250 型型 50 60 80 100 120 140 160 200 风量(m3/h)高度h1风速 (m)Vh1(m/s)有效送风距离(m)0.08 0.32 0.490.961.221.481.53 1.64 1.870.10 0.14 0.290.621.041.251.37 1.54 1.780.15 0.430.670.78 0.87 1.050.20 0.310.5 0.52 0.58 0.650.05 0.25 0.360.28 0.29 0.3 0.08 0.210.520.911.181.32 1.52 1.900.10 0.310.570.891.02 1.22 1.480.15 0.320.470.49 0.53 0.680.10 0.20 0.3 0.32 0.37 0.390.25 0.08 0.2 0.320.670.75 0.89 1.120.10 0.460.52 0.64 0.820.15 0.3 0.32 0.34 0.440.20 0.3 0.20 0.25 0.08 0.210.410.48 0.58 0.740.10 0.3 0.32 0.34 0.4 0.15 0.310.20 0.40 0.25
