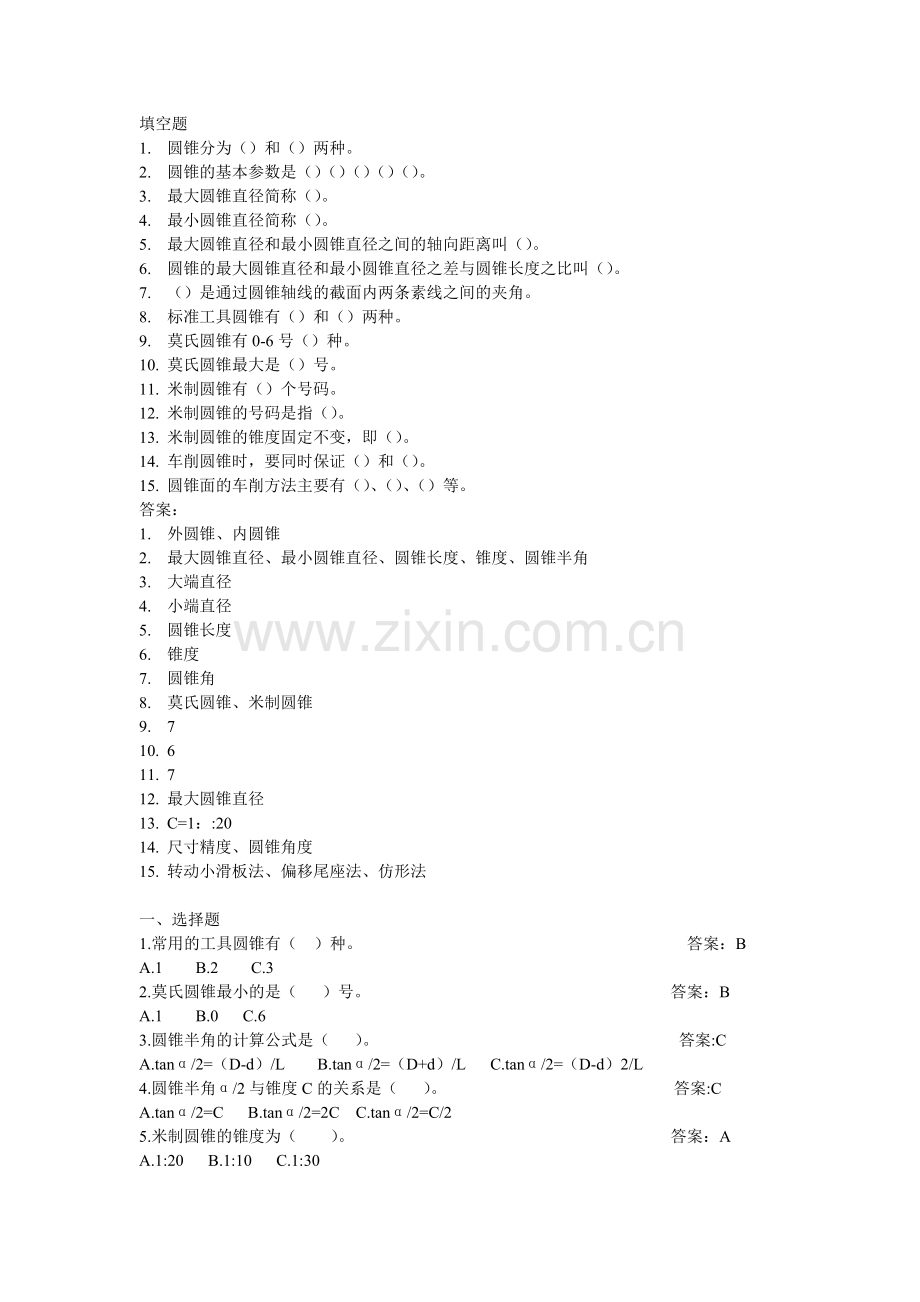

模块五车削圆锥面.doc

填空题
1. 圆锥分为（）和（）两种。
2. 圆锥的基本参数是（）（）（）（）（）。
3. 最大圆锥直径简称（）。
4. 最小圆锥直径简称（）。
5. 最大圆锥直径和最小圆锥直径之间的轴向距离叫（）。
6. 圆锥的最大圆锥直径和最小圆锥直径之差与圆锥长度之比叫（）。
7. （）是通过圆锥轴线的截面内两条素线之间的夹角。
8. 标准工具圆锥有（）和（）两种。
9. 莫氏圆锥有0-6号（）种。
10. 莫氏圆锥最大是（）号。
11. 米制圆锥有（）个号码。
12. 米制圆锥的号码是指（）。
13. 米制圆锥的锥度固定不变，即（）。
14. 车削圆锥时，要同时保证（）和（）。
15. 圆锥面的车削方法主要有（）、（）、（）等。
答案：
1. 外圆锥、内圆锥
2. 最大圆锥直径、最小圆锥直径、圆锥长度、锥度、圆锥半角
3. 大端直径
4. 小端直径
5. 圆锥长度
6. 锥度
7. 圆锥角
8. 莫氏圆锥、米制圆锥
9. 7
10. 6
11. 7
12. 最大圆锥直径
13. C=1：:20
14. 尺寸精度、圆锥角度
15. 转动小滑板法、偏移尾座法、仿形法

一、 选择题
1. 常用的工具圆锥有（ ）种。 答案：B
A.1 B.2 C.3
2. 莫氏圆锥最小的是（ ）号。 答案：B
A.1 B.0 C.6
3. 圆锥半角的计算公式是（ ）。 答案:C
A. tanα/2=（D-d）/L B.tanα/2=（D+d）/L C.tanα/2=（D-d）2/L
4. 圆锥半角α/2与锥度C的关系是（ ）。 答案:C
A. tanα/2=C B.tanα/2=2C C.tanα/2=C/2
5. 米制圆锥的锥度为（ ）。 答案：A
A.1:20 B.1:10 C.1:30
6. 已知主轴圆锥锥度为C=1:5，大端直径D=45mm，圆锥长度L=50mm，则小端直径为（）。答案：A
A.35 B.60 C.40
7. 当圆锥角（ ）时，可以用近似值公式计算圆锥半角。 答案：B
A. α〈6° B. α〈12° C.α〈8°
8. 当圆锥角（ ）时，能传递很大的转矩。 答案：A
A.α〈3° B. α〈1.5° C.α〈6°
9.米制圆锥的大端直径为（ ）。 答案：C
A.100mm B.120mm C.160mm
10. 圆锥面配合的同轴度高，能做到（ ）配合。 答案：B
A.间隙很小 B.无间隙 C.过渡
11.莫氏圆锥号数不同，圆锥角（ ）。 答案：A
A.相同 B.不同 C.任意
12.车床主轴锥孔、顶尖、钻头柄、铰刀柄等都是（ ）圆锥。 答案：A
A.莫氏 B.米制 C.标准
13.圆锥素线与车床主轴线的夹角就是（ ）应转过的角度。 答案：C
A.工件 B.刀架 C.小滑板
14.偏移尾座法可以加工（ ）的圆锥。 答案：A
A.长度较长，锥度较小 B.内、外 C.长度较长，任意锥度
15.长度较短，表面粗糙度要求较高的圆锥，最好采用（ ）加工。 答案:C
A.转动小滑板 B.偏移尾座法 C.宽刃刀车削法
16.用仿形法车圆锥质量好，（ ）。 答案：B
A.适用于单件小批量生产 B.能机动进给 C.可车任意角度的内外圆锥
17.车锥度时，车刀（ ）会产生双曲线误差。 答案：B
A.对中心 B.装高或装低 C.装低
18.校对25~50mm的千分尺的零位，应（ ）。 答案：B
A.使用50mm标准样棒 B.使用25mm标准样棒 C.一般不用校对
19.量具使用过程中与工件（ ）放在一起。 答案：A
A.不能 B.能 C.有时能
20.用转动小滑板法车圆锥时，若最大圆锥直径靠近主轴，小滑板应（ ）。 答案B
A.顺时针转动α/2 B.逆时针转动α/2 C.顺时针转动α

判断题：
( )1、用涂色法检验内圆锥时，若塞规大端显示剂被擦去，说明工件圆锥角小了。
( )2、内圆锥双曲线误差是中间凸出。
( )3、外圆锥双曲线误差是中间凸出。
( )4、用转动小滑板法车圆锥，适用范围广。
( )5、成形精车刀的径向前角一般等于0°。
( )6、铰内圆锥，常用的方法是钻孔后直接铰锥孔。
( )7、车锥度时，若车刀装高会产生双曲线误差，而车
刀装低就不会产生双曲线误差了。
( )8、米制圆锥各号码的锥度均相等。
( )9、莫氏圆锥的号码越大，锥度越大。
( )10、工件的圆锥角为60°，车削时小滑板也应转60°。
( )11、用移动小滑板法车圆锥，小滑板转过的角度就是a／2。
( )12、偏移尾座法可加工内、外圆锥。
( )13、用偏移尾座法车圆锥时，尾座偏移量与圆锥长度L有关,
与工件总长L。无关。
( )14、圆锥配合同轴度高，能做到无间隙配合。
( )15、0～6号莫氏圆锥尺寸不同，但锥度相同。
( )16、有一外圆锥工件，D=75 mm，d=70 mm，L=
100 mm，L0=120 mm，则尾座偏移量为6 mm。
( )17、内径千分尺的刻线方向与外径千分尺的方向相反。
( )18、万能角度尺只是测量工件角度的一种角度量具。
( )19、仿形法车圆锥质量好，且可车任意角度的内、外圆锥。
( )20、检验内圆锥时，应先在内锥孔表面均匀地涂上三条显示剂线。
答案：1× 2√ 3× 4√ 5√ 6× 7× 8√ 9× 10×
11√ 12× 13× 14 √ 15× 16× 17√ 18× 19× 20√

简答题：
1. 车外圆锥一般有哪几种方法？
2. 转动小滑板法车圆锥有何特点？
3. 简述涂色检验法的步骤。

计算题：

1.根据下列已知条件,计算未知数?
(1)已知:D=100 d=50 L=100 求锥度C.
(2) 已知:D=100 L=80 C=1:5 求.小端直径d.

2. 已知最大圆锥直径D=24mm，最小圆锥直径d=23mm,圆锥长度L=82mm，用近似法计算出圆锥半角α/2

3. 已知最大圆锥直径为φ58mm,圆锥长度为100mm，锥度为1:5，求最小圆锥直径d。

4. 根据以下条件，用近似公式法计算出圆锥半角α/2。
（1） D=25mm，d=24mm，L=25mm；
（2） D=45mm，L=64mm，C=1:20；
（3） C=1:50。
5.有一160号的米制圆锥，圆锥长度为120mm，试求最小圆锥直径d。
