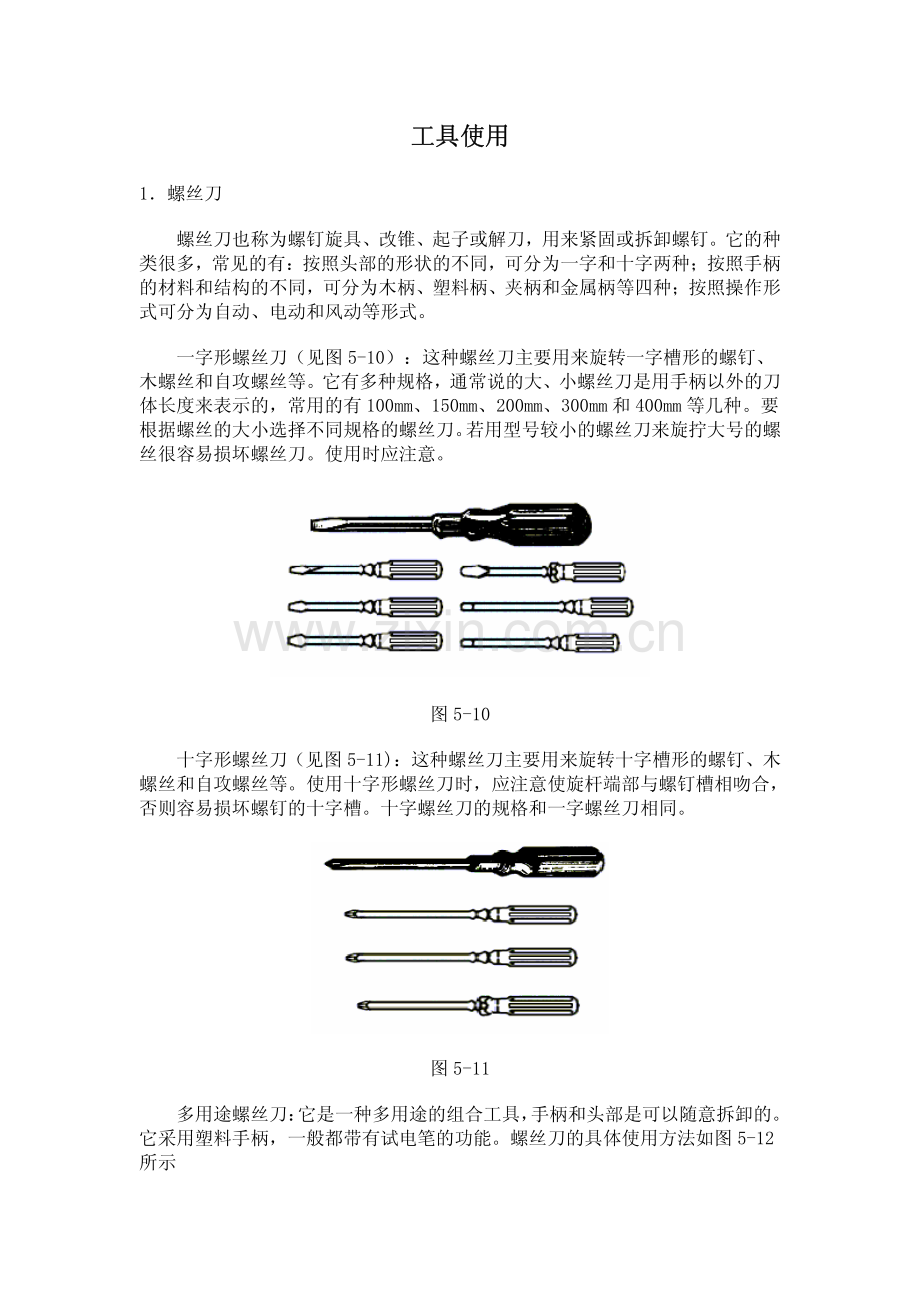

工具使用 工具使用 1螺丝刀 螺丝刀也称为螺钉旋具、改锥、起子或解刀，用来紧固或拆卸螺钉。它的种类很多，常见的有：按照头部的形状的不同，可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。一字形螺丝刀（见图 5-10）：这种螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。它有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有 100mm、150mm、200mm、300mm 和 400mm 等几种。要根据螺丝的大小选择不同规格的螺丝刀。若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。使用时应注意。图 5-10 十字形螺丝刀（见图 5-11)：这种螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。十字螺丝刀的规格和一字螺丝刀相同。图 5-11 多用途螺丝刀：它是一种多用途的组合工具，手柄和头部是可以随意拆卸的。它采用塑料手柄，一般都带有试电笔的功能。螺丝刀的具体使用方法如图 5-12所示 此外，还有电动螺丝刀等，在此不作一一介绍。图 5-12 2手锯 手锯(见图 5-13 左图)是手工锯割的主要工具，可用于锯割零件的多余部分，锯断机械强度较大的金属板、金属棍或塑料板等。手锯由锯条和锯弓组成。锯弓用以安装并张紧锯条，由钢质材料制成。锯条也用钢质材料制成，并经过热处理变硬。锯条的长度以两端安装孔的中心距离来表示，我们常用的是 300mm 的一种。锯条的锯齿有粗细之分，通常以每 25mm 长度内的齿数来表示，有 14、18、24和 32 等几种。图 5-13 锯条的安装如图 5-13 右图所示，应使齿尖朝着向前推的方向。锯条的张紧程度要适当。过紧，容易在使用中崩断；过松，容易在使用中扭曲、摆动，使锯缝歪斜，也容易折断锯条。握锯一般以右手为主，握住锯柄，加压力并向前推锯；以左手为辅，扶正锯弓。根据加工材料的状态（如板料、管材或圆棒），可以做直线式或上下摆动式的往复运动，如图 5-14 所示。向前推锯时应均匀用力，向后拉锯时双手自然放松。快要锯断时，应注意轻轻用力。图 5-14 对于锯的使用来说，要看：不同的加工对象，如何选择不同的锯；锯割的准确性如何；如何正确固定被锯割的零件。3台虎钳 台虎钳是安装在工作台上的用来夹持工件的一种工具（见图 5-15）。其规格以钳口的宽度来表示，有 100mm、125mm 和 150mm 等几种规格。图 5-15 对于钳的使用来说，要看：不同的加工对象，如何选择不同的钳；如何使用钳准确地加工零件；如何在用钳加工时不损害零件。4锉刀 锉刀是用来锉削金属板、金属棍或塑料板等的一种工具。锉刀分为普通锉（见图 5-16）、什锦锉和异形锉等三类（见图 5-17）。普通锉刀的结构如图 5-16所示。图 5-16 图 5-17 普通锉按照端面形状又可分为扁锉、方锉、三角锉、半圆锉和圆锉等五种。锉刀的基本使用方法：最典型的钢锉的使用方法如图 5-18 所示，右手握锉柄，用力方向与锉的方向一致，左手握住锉头处。锉的方向与工件成 45.度角，还要保持锉成水平状态。图 5-18 对于锉刀的使用来说，要看：不同的加工对象，如何选择不同的锉刀；如何正确固定被锉的零件；被锉刀加工的工件的表面的平滑（不是光滑）与准确程度如何。5钳子 钳子是一种用来紧固的工具，有些钳子还具有切断功能。钳子（见图 5-19）的种类很多，但是它们都有一个用于夹紧材料的部分，称之为“钳口”。钳口用杠杆控制，能够产生很大的夹紧力。图 5-19 钳子的使用方法：一般情况下，钳子的强度有限，所以不能够用它操作一般手的力量所达不到的工作。特别是型号较小的或者普通尖嘴钳，用它弯折强度大的棒料板材时都可能将钳口损坏。一般的克丝钳有三个刃口，只能够用来剪断铁丝不能够用来剪断钢丝。钳柄只能用手握，不能用其他方法加力（如用锤子打、用台虎钳夹等）。尖嘴钳的握法如图 5-20 所示。图 5-20 将钳口朝内侧，便于控制钳切部位，用小指伸在两钳柄中间来抵住钳柄，张开钳头，这样分开钳柄灵活。电工常用的钢丝钳有 150、175、200 及 250mm 等多种规格。可根据内线或外线工种需要选购。钳子的齿口也可用来紧固或拧松螺母。钳子的刀口可用来剖切软电线的橡皮或塑料绝缘层。钳子的刀口也可用来切剪电线、铁丝。剪 8 号镀锌铁丝时，应用刀刃绕表面来回割几下，然后只须轻轻一扳，铁丝即断。铡口也可以用来切断电线、钢丝等较硬的金属线。钳子的绝缘塑料管耐压 500V 以上，有了它可以带电剪切电线。使用中切忌乱扔，以免损坏绝缘塑料管。切勿把钳子当锤子使。不可用钳子剪切双股带电电线，会短路的。用钳子缠绕抱箍固定拉线时，钳子齿口夹住铁丝，以顺时针方向缠绕。修口钳，俗称尖嘴钳，也是电工(尤其是内线电工)常用的工具之一。主要用来剪切线径较细的单股与多股线以及给单股导线接头弯圈、剥塑料绝缘层等。用尖嘴钳弯导线接头的操作方法是：先将线头向左折，然后紧靠螺杆依顺时针方向向右弯即成。尖嘴钳稍加改制，可作剥线尖嘴钳。方法是：用电钻在尖嘴钳剪线用的刀刃前段钻0.8、1.0mm 两个槽孔，再分别用 1.2、1.4mm 的钻头稍扩一下(注意：别扩穿了!)，使这两个槽孔有一个薄薄的刃口。这样，一个又能剪线又能剥线的尖嘴钳就改成了!剥线钳为内线电工、电机修理、仪器仪表电工常用的工具之一。它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮。使用方法是：将待剥皮的线头置于钳头的刃口中，用手将两钳柄一捏，然后一松，绝缘皮便与芯线脱开。6手锤 手锤俗称榔头，是必不可少的工具。校直、錾削和装卸零件等操作中都要用手锤来敲击。手锤由锤头和木柄两部分组成，如图 5-21 所示。钢制手锤的规格用锤头的重量表示，有 0.25kg、0.5kg和lkg等几种。锤头用碳素工具钢T7 锻制而成，并经热处理淬硬。木柄选用比较坚固的木材制成，常用的lkg锤头的柄长为 350mm左右。锤头安装木柄的孔呈椭圆形，且两端大，中间小。木柄紧装在孔中后，端部应再打入金属楔子，以防松脱。图 5-21 使用时，一般为右手握锤，常用的方法有紧握锤和松握锤两种。紧握锤是指从挥锤到击锤的全过程中，全部手指一直紧握锤柄。如果在挥锤开始时，全部手指紧撮锤柄，随着锤的上举，逐渐依次地将小指、无名指和中指放松，而在锤击的瞬间，迅速将放松了的手指又全部握紧，并加快手腕、肘以至臂的运动，则称为松握锤。松握锤可以加强锤击力量，而且不易疲劳。这种握锤法分别如图 5-22 所示。要根据各种不同加工的需要选择使用手锤，使用中要注意时常检查锤头是否有松脱现象。图 5-22 7划针 划针是一种在金属上划线的工具，它由质地较为坚硬的钢条打磨成圆柱形（可以用小规格圆锉刀代替），一头磨尖，用来在金属上划线。8錾子 錾子是一种靠锤子敲击来对金属工件进行切削加工的方法。这是一种原始的、古老的切削工具。在现代机械加工迅猛发展的今天，錾子仍然没有被淘汰。錾子是一种用碳素钢锻成，并经过热处理。常用的有三种：扁錾如图 5-23（a）所示，尖錾如图 5-23（b）所示，油槽錾如图 5-23（c）所示。图 5-23 9.扳手的使用 扳手主要是用于旋紧六角形、正方形螺钉和各种螺母的工具。采用工具钢、合金钢或可锻铸铁制成。一般分为通用的、专用的和特殊的三大类。使用时应根据螺钉、螺母的形状、规格及工作条件选用规格相适应的扳手去操作。由扳手体、固定钳口、活动钳口及蜗杆等组成活络扳手是通用扳手。它的开口尺寸可在一定的范围内调节，所以在开口尺寸范围内的螺钉、螺母一般都可以使用。但也不可用大尺寸的扳手去旋紧尺寸较小的螺钉，这样会因扭矩过大而使螺钉折断；应按螺钉六方头或螺母六方的对边尺寸调整开口，间隙不要过大，否则将会损坏螺钉头或螺母，并且容易滑脱，造成伤害事故；应让固定钳口受主要作用力，要将扳手柄向作业者方向拉紧，不要向前推，扳手手柄不可以任意接长，不应将扳手当锤击工具使用。电工常用的有 200、250、300mm 三种，使用时应根据螺母的大小选配。使用时，右手握手柄。手越靠后，扳动起来越省力。扳动小螺母时，因需要不断地转动蜗轮，调节扳口的大小，所以手应握在靠近呆扳唇，并用大拇指调制蜗轮，以适应螺母的大小。活络扳手的扳口夹持螺母时，呆扳唇在上，活扳唇在下。活扳手切不可反过来使用。在扳动生锈的螺母时，可在螺母上滴几滴煤油或机油，这样就好拧动了。在拧不动时，切不可采用钢管套在活络扳手的手柄上来增加扭力，因为这样极易损伤活络扳唇。呆扳手(开口扳手)、套筒扳手、锁紧扳手和内六角扳手等称为专用扳手。它的特点是单头的只能旋拧一种尺寸的螺钉头或螺母，双头的也只可旋拧两种尺寸的螺钉头或螺母；呆扳手使用时应使扳手开口与被旋拧件配合好后再用力，如接触不好时就用力容易滑脱，使作业者身体失衡；套筒扳手在使用时也需接触好后再用力，发现梅花套筒及扳手柄变形或有裂纹时，应停止使用，要注意随时清除套筒内的尘垢和油污；锁紧扳手和内六角扳手使用时要注意选择合适的规格、型号，以防滑脱伤手。棘轮扳手、扭矩限定扳手是根据特殊要求而制成的特种扳手，应根据产品说明书的要求去正确使用，或根据指示器的读数来调整作用力。它是由一套尺寸不等的梅花筒组成，使用时用弓形的手柄连续转动，工作效率较高。当螺钉或螺母的尺寸较大或扳手的工作位置很狭窄，就可用棘轮扳手。这种扳手摆动的角度很小，能拧紧和松开螺钉或螺母。拧紧时作顺时针转动手柄。方形的套筒上装有一只撑杆。当手柄向反方向扳回时，撑杆在棘轮齿的斜面中滑出，因而螺钉或螺母不会跟随反转。如果需要松开螺钉或螺母，只需翻转棘轮扳手朝逆时针方向转动即可。内六角扳手用于装拆内六角螺钉。常用于某些机电产品的拆装。测力扳手有一根长的弹性杆，其一端装着手柄，另一端装有方头或六角头，在方头或六角头套装一个可换的套筒用钢珠卡住。在顶端上还装有一个长指针。刻度板固定在柄座上，每格刻度值为 1 牛顿(或公斤/米)。当要求一定数值的旋紧力，或几个螺母(或螺钉)需要相同的旋紧力时，则用这种扳手。六角扳手用于装拆大型六角螺钉或螺母，外线电工可用它装卸铁塔。梅花扳手，俗称眼睛扳手，用于拆装六角螺母或螺栓。拆装位于稍凹处的六角螺母或螺栓特别方便。10锯、锉和钳等工具的熟练使用 在前面已分别介绍了锯、锉和钳等工具的原理及基本使用方法。要充分发挥这些工具的作用，最重要的还是要学会这些基本工具的熟练使用。要熟练掌握这些工具，除去大量的反复使用外，在使用中仔细观察用心琢磨、不断摸索它们的使用规律和技巧也是很重要的，因为这能大大加快掌握使用工具的速度。（1）对于锯的使用来说，要看：不同的加工对象，如何选择不同的锯；锯割的准确性如何；如何正确固定被锯割的零件。（2）对于锉刀的使用来说，要看：不同的加工对象，如何选择不同的锉刀；如何正确固定被锉的零件；被锉刀加工的工件的表面的平滑（不是光滑）与准确程度如何。（3）对于钳的使用来说，要看：不同的加工对象，如何选择不同的钳；如何使用钳准确地加工零件；如何在用钳加工时不损害零件。
