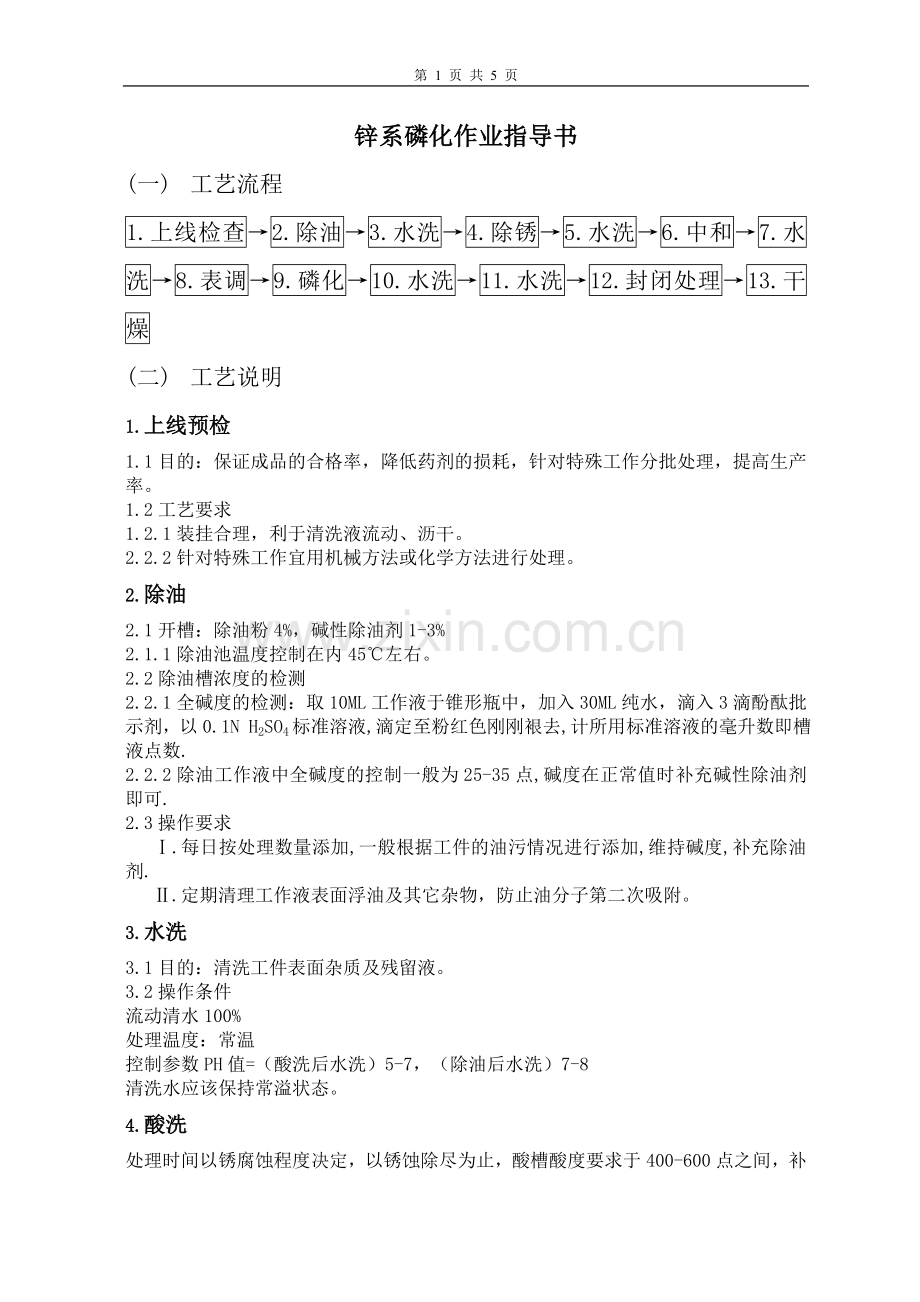

1、第 5 页 共 5 页锌系磷化作业指导书(一) 工艺流程1.上线检查2.除油3.水洗4.除锈5.水洗6.中和7.水洗8.表调9.磷化10.水洗11.水洗12.封闭处理13.干燥(二) 工艺说明1.上线预检1.1目的：保证成品的合格率，降低药剂的损耗，针对特殊工作分批处理，提高生产率。1.2工艺要求1.2.1装挂合理，利于清洗液流动、沥干。2.2.2针对特殊工作宜用机械方法或化学方法进行处理。2.除油2.1开槽：除油粉4%，碱性除油剂1-3%2.1.1除油池温度控制在内45左右。2.2除油槽浓度的检测2.2.1全碱度的检测：取10ML工作液于锥形瓶中，加入30ML纯水，滴入3滴酚酞批示剂，以0.
2、1N H2SO4标准溶液,滴定至粉红色刚刚裉去,计所用标准溶液的毫升数即槽液点数.2.2.2除油工作液中全碱度的控制一般为25-35点,碱度在正常值时补充碱性除油剂即可.2.3操作要求.每日按处理数量添加,一般根据工件的油污情况进行添加,维持碱度,补充除油剂.定期清理工作液表面浮油及其它杂物，防止油分子第二次吸附。3.水洗3.1目的：清洗工件表面杂质及残留液。3.2操作条件流动清水100%处理温度：常温控制参数PH值=（酸洗后水洗）5-7，（除油后水洗）7-8清洗水应该保持常溢状态。4.酸洗处理时间以锈腐蚀程度决定，以锈蚀除尽为止，酸槽酸度要求于400-600点之间，补充硫、盐酸和酸性除油剂，
3、特殊情况下（如夹缝工件处理）使用磷酸等有机酸进行特殊处理。酸槽酸度的检测：取10ML工作液放入100ML的容量瓶中，加水到刻度100ML摇匀，再取该溶液10ML于锥形瓶中滴入2-3滴溴酚兰批示剂，用0.1N的NaOH标准溶液滴定至黄色消失为止，计所用的标准液毫升V10就为酸槽的点数。（无容量瓶可直接取1ML槽液进行滴定）5.表调5.1目的5.11清除表面粗化效应，提高表面活性均一化：5.1.2增加表面活性中心，提高磷化速度；5.1.3细化晶体，提高磷化膜质量。5.2工作液组成及操作条件胶钛表调剂：2KG/吨处理温度：常温处理时间：1-2分钟控制参数：PH值8-95.3每日用PH试纸检测PH值，
4、控制参数在要求范围内。使用的过程中，应配合搅拌，若工作液出现沉淀和黄色混浊，且补充仍不能获得理想效果时，应更换槽液。5.4一般每处理1000平方工件应补充0.5公斤表调剂，每5-7个工作日更新槽液。6.磷化6.1目的.形成一层结晶连续均匀、致密的磷化膜，提供良好的防护底层；.为提供良好的涂装底层创造条件，增强涂层的耐腐蚀性和附着力。6.2工件液的配制与维护6.2.1建槽（以一吨槽为例）：向槽内注入八成清水，加入50-80公斤磷化液，再将1.5-2KG的中和剂溶解于10升水中，然后再加入槽内（注意加入时应缓慢及配合搅拌），加水至规定水位，确认酸度，调整游离酸到0.8点左右，处理前30分钟加入2K
5、G促进剂（用水冲稀），搅匀。（注：在1吨磷化工作液中加入2KG左右中和剂可降低游离酸度1个点）处理条件：总酸度：约25-45游离酸度：0.2-1.2点促进剂浓度:1.0-3.0点（10ML管测）时间:6-15分钟左右6.3参数测定:总酸度 总游离酸度 促进剂浓度总酸度:取10毫升处理液于三角瓶中,加入30ML水,再滴入3滴酚酞指示剂后,用0.1N的氢氧化钠标准溶液滴定到粉红色为止.计所消耗的氢氧化钠标准溶液的毫升数即为总酸度的点数.总游离酸度: 取10毫升处理液于三角瓶中,加入30ML水,再滴入3滴酚酞指示剂后,用0.1N的氢氧化钠标准溶液滴定至由黄色消失为止.计所消耗的氢氧化钠标准溶液的毫升
6、数即为总酸度的点数.促进剂浓度:将U形管注满处理液（磷化工作液）,加入1-2克氨基磺酸,迅速有拇指堵上U形管口,倒转U形管,让氨基磺酸倒流到U形管另一端后,再倒转回来,观察U形管中所冒的气泡体积毫升即为促进剂浓度值.6.4工作液的调整（即工艺参数的控制）1.总酸度:过高了可以用自来水稀释降低,过低则补充磷化液至控制范围.2.游离酸度:高了可用中和剂来调整,将适量中和剂兑适量水,待完全溶解后,缓慢加入磷化槽中搅拌.低了可以加入磷化液或适量的磷酸提高,搅拌均匀即可.3.促进剂浓度:低了先用适量水冲稀后缓慢加入配合搅拌,若加入过快会产生大量的沉渣,若高了没有高出5点可继续工作,超出5点则加强搅拌待搅
7、拌挥发降低.4.处理液的颜色变化褐黑色亚铁离子过多,加强风动搅拌. -总酸度过低,加入磷化液补充至适量.巧克力色促进剂浓度偏低了加入促进剂补充至适量.6.5沉渣控制与清理a.产生原因促进剂含量过高或添加方法不当或促进剂本身不良、中和剂添加不妥（过快、过浓、搅拌不匀等）.总酸度、游离酸度过大、PH值过高等.b.减少措施:提高单位溶液的处理面积负荷率,使用中和剂时,搅拌均匀,避免局部过度碱化.促进剂宜量少勤加.c.沉渣清理:定期翻槽或连续过滤,采用专用收集装置,定期集中处理.6.6操作要求6.6.1经常检测各组控制参数,按加工量添加各种药剂.6.6.2膜层应结晶致密均匀、连续、颜色灰白.6.6.3
8、每天清理底部沉渣,防止过多淤积.6.6.4磷化液调整及添加宜专人负责进行.6.7游离酸度、促进剂浓度、总酸度与磷化液的关系6.7.1总酸度的过高会造成磷化速度过快,造成过快地达成膜平衡（到达成膜平衡后是成膜与膜溶解过程）速使磷化液额外的消耗,使磷化槽液沉渣多且游离酸度降低得过快,槽液不稳定6.7.2游离酸度过高或过低都会造成磷化后膜层不完整、发黄、上彩等.沉渣过多,槽液不稳定等情况出现.6.7.3促进剂的含量一般来说为:促进剂在正常的范围值为宜.不同板材促进剂的浓度不一,一般在2-3点左右,过高则会使工件膜层上彩,钝化不上膜,沉渣多,挂灰等现象.过低则上膜慢,不完整,发黄等.7.水洗7.1目的
9、:清洗残留在工件上的酸性物质及沉渣.7.2清洗水要求为工业用水,不能含有大量金属离子.8.封闭后的处理8.1目的:在工件表面形成一种致密的单分子拒水膜,封闭和修复磷化膜晶体间的孔隙,抵抗水汽和盐雾、酸雾等对金属的腐蚀,提高工件及涂层的防腐性能.8.2工作液的组成和操作条件D-70封闭剂:50KG/吨处理温度:常温处理时间:1-5分钟控制参数PH值:8.0-9.58.3定时检测槽液PH值,PH值小于8时可用D-70封闭剂及中和剂调整,工件过程中定量添加,每5-10个工作日更换.9.水洗9.1目的:清洗残留工件表面多余封闭剂及残渣.9.2清水要求溢流,PH值于6-7,保持清洁.10.干燥:可烘或太
10、阳直照下晒至水分清除.11.喷涂上线要求1. 上线工件不能发黄、生锈、工件表面不能有油污及挂灰.2. 工件的搬运及挂装必须着干净的手套,预防手上的油渍及汗渍二次污染工件.3. 所有磷化后的工件最好在24小时内完成喷涂.磷化槽的常见弊病及处理方法膜层外观产生原因解决方法工件整体无膜,有时上彩1. 总酸度游离酸度低2. 无促进剂1. 添加磷化液2. 添加促进剂膜层完好,只有部分无膜1. 工件重叠2. 加工硬化层3. 油层第二次附着1. 增大工件间隔2. 加强酸洗3. 加强除油后洁净面的保护膜层薄,结晶过细1. 时间过短2. 促进剂含量偏高3. 游离酸度、总酸度过低.1. 延时2. 加强搅拌3. 添
11、加磷化液膜层粗糙多孔1. 工件磷化前未洗净2. 磷化前生锈3. 表调失效4. 酸洗过度1. 加强清洗2. 减短工序间空停时间3. 更换表调4. 减短酸洗时间膜层发黄、疏松1. 酸比太低2. 促进剂含量偏低3. 磷化时间短4. 表调失效5. 磷化后水洗不净6. 总酸度太低7. 游离酸度太高1. 添加磷化液调整酸比2. 添加促进剂3. 合理延长磷化时间4. 更换表调5. 加强磷化后的清洗6. 添加磷化液7. 添加中和剂降低游离酸度发花、膜层不均匀、有明显的流痕1. 除油不充分或除油后清洁不良2. 磷化液浓度不均匀或酸碱污染3. 工序间滞留时间过长1. 加强除油及后清洗工序2. 更换或调整磷化工作液3. 缩减转序时间膜层挂灰，手擦留有白色灰状物1. 槽内含渣太多2. 促进剂含量过高或添加过快3. 中和剂添加过多或过快4. 游离酸度过低1. 定期清渣2. 加强搅拌3. 充分溶解后缓慢添加4. 添加磷化液或磷酸膜层呈彩虹斑1. 促进剂含量过多或过低2. 游离酸度过低3. 温度过低4. 表调失效5. 除油不彻底6. 槽内沉渣过多1. 加强搅拌2. 添加磷酸3. 适当升温4. 更换表调5. 加强除油6. 进行清渣
