如何用数字万用表测量普通三极管
谷城职教中心 龚拥政
数字式万用表由于具有测量精确、取值方便、功能齐全等优点，使用也越来越普遍。最普通的数字式方用表一般具有电阻测量、通断声响检测、二极管正向导通电压测量、交流直流电压电流测量、三极管放大倍数及性能测量等。有些数字式万用表则增加了电容容量测量、频率测量、温度测量、数据记忆及语音报数等功能，给实际检测工作带来很大的方便。各种电子技术类的书籍介绍的关于三极管的检测都是用指针万用表，那么如何用数字式万用表来对普通三极管进行测量呢？下面以DT890C型数字万用表为例来介绍一下测量方法。
一、硅管或锗管的判别方法。
将890C数字式万用表黑表笔插入COM插孔、红笔插入VΩ插孔，万用表置于 挡（二极管测试挡）。如果是NPN三极管则红表笔接触三极管基极、黑表笔接触三极管集电极，观测显示值。若数值大于500以上则三极管为硅管；若数值小于300大于100则为锗管。因为数字万用表红笔接表内电压高端、黑笔接表内电压低端，和指针式万用表恰恰相反，这一点要特别注意，即指针式万用表黑笔接表内电压高端、红笔接表内电压低端。数字式万用表二极管测试挡测量的结果为PN结的正向导通压降，只不过显示结果的单位为毫伏（mV）。而硅管发射结的正向导通压降一般为0.6-0.8V，锗管只有0.1-0.3V。如果三极管为PNP三极管，则黑表笔接三极管的基极、红笔接发射极。同样若显示数值大于500以上则三极管为硅管；若数值小于300大于100则为锗管。
二、共发射极放大系数β的测量
用指针式万用表只能够估测三极管放大系数的大小，不能测量出准确数值。而数字式万用表可以较准确测量出放大系数。首先将数字式万用表置于hfe挡，然后将三极管按照管型和管脚对应插入hfe挡测试孔中，（若为NPN三极管则插入NPN侧且三极管的基极b、集电极c、发射极e和标识相对应，若为PNP三极管则插入PNP侧且三极管的基极b、集电极c、发射极e也要和标识相对应）显示的数值即为该三极管的放大系数β。由于插孔大小所限，只能测量小功率三极管。对于中功率、大功率三极管，一般放大系数β都比较小，且主要起到功率放大的作用，测量放大系数较少用到。若要测量，一般要用到高档的数字式万用表或者用指针式万用表估测。
三、管型（PNP管或NPN管）及基极b的判别
结合三极管的内部结构，借助于PN结的极性的判别，可以采用如下方法：

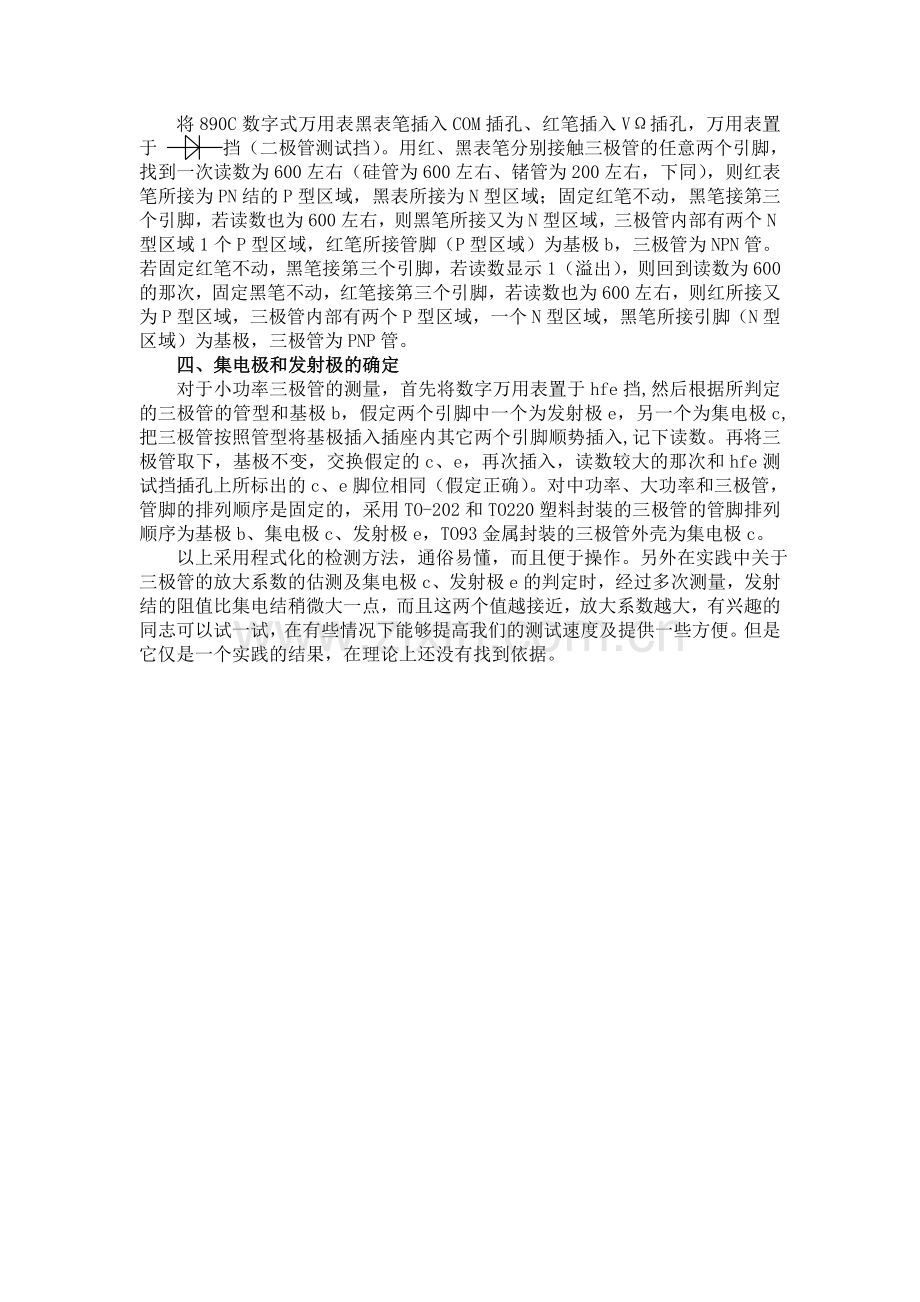

将890C数字式万用表黑表笔插入COM插孔、红笔插入VΩ插孔，万用表置于 挡（二极管测试挡）。用红、黑表笔分别接触三极管的任意两个引脚，找到一次读数为600左右（硅管为600左右、锗管为200左右，下同），则红表笔所接为PN结的P型区域，黑表所接为N型区域；固定红笔不动，黑笔接第三个引脚，若读数也为600左右，则黑笔所接又为N型区域，三极管内部有两个N型区域1个P型区域，红笔所接管脚（P型区域）为基极b，三极管为NPN管。若固定红笔不动，黑笔接第三个引脚，若读数显示1（溢出），则回到读数为600的那次，固定黑笔不动，红笔接第三个引脚，若读数也为600左右，则红所接又为P型区域，三极管内部有两个P型区域，一个N型区域，黑笔所接引脚（N型区域）为基极，三极管为PNP管。
四、集电极和发射极的确定
对于小功率三极管的测量，首先将数字万用表置于hfe挡,然后根据所判定的三极管的管型和基极b，假定两个引脚中一个为发射极e，另一个为集电极c,把三极管按照管型将基极插入插座内其它两个引脚顺势插入,记下读数。再将三极管取下，基极不变，交换假定的c、e，再次插入，读数较大的那次和hfe测试挡插孔上所标出的c、e脚位相同（假定正确）。对中功率、大功率和三极管，管脚的排列顺序是固定的，采用TO-202和TO220塑料封装的三极管的管脚排列顺序为基极b、集电极c、发射极e，TO93金属封装的三极管外壳为集电极c。
以上采用程式化的检测方法，通俗易懂，而且便于操作。另外在实践中关于三极管的放大系数的估测及集电极c、发射极e的判定时，经过多次测量，发射结的阻值比集电结稍微大一点，而且这两个值越接近，放大系数越大，有兴趣的同志可以试一试，在有些情况下能够提高我们的测试速度及提供一些方便。但是它仅是一个实践的结果，在理论上还没有找到依据。
