中国（泸州）西南商贸城建设总承包工程 强夯区域主体施工阶段排水措施

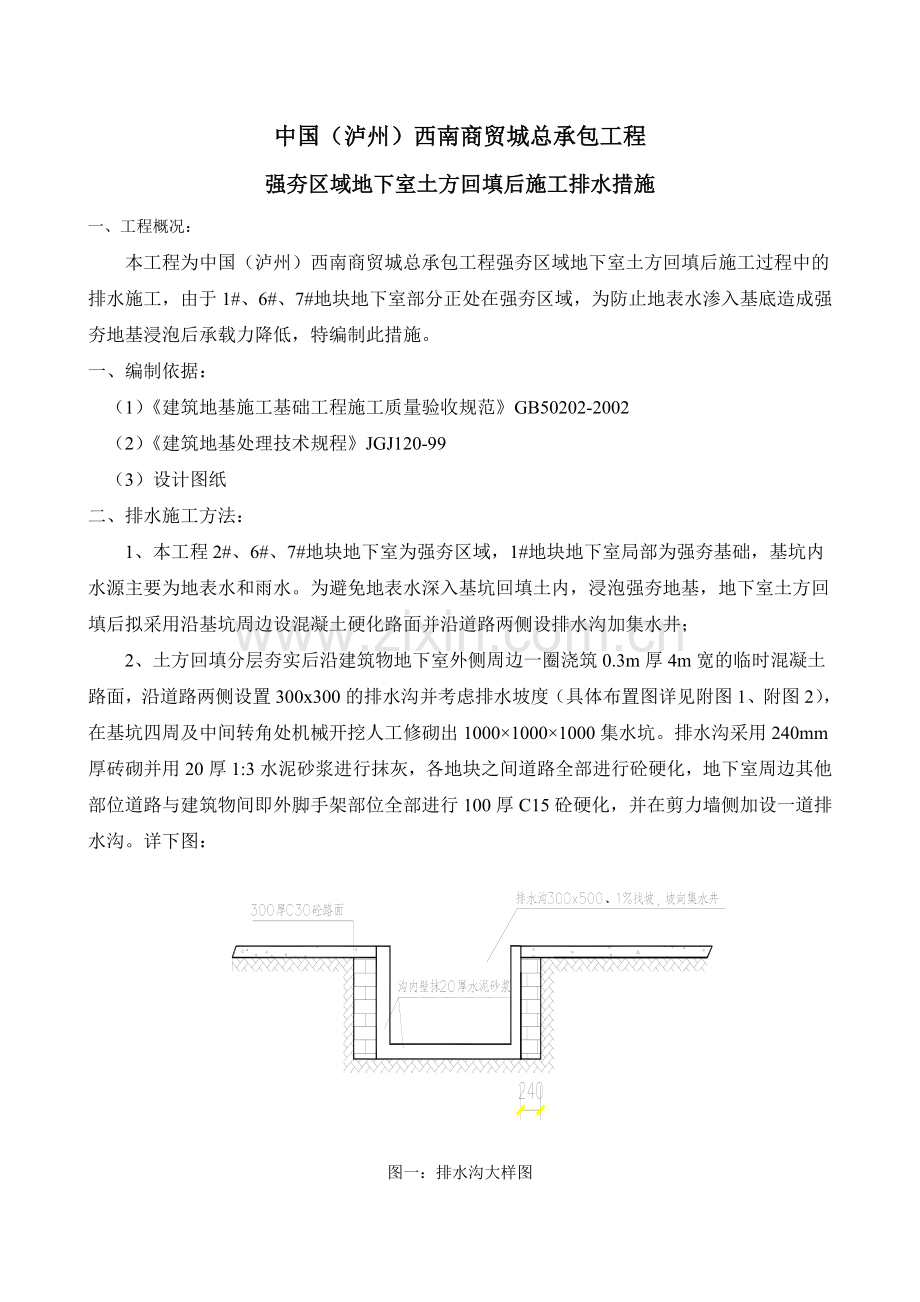

中国（泸州）西南商贸城总承包工程
强夯区域地下室土方回填后施工排水措施
一、 工程概况：
本工程为中国（泸州）西南商贸城总承包工程强夯区域地下室土方回填后施工过程中的排水施工，由于1#、6#、7#地块地下室部分正处在强夯区域，为防止地表水渗入基底造成强夯地基浸泡后承载力降低，特编制此措施。
一、 编制依据：
（1）《建筑地基施工基础工程施工质量验收规范》GB50202-2002
（2）《建筑地基处理技术规程》JGJ120-99
（3）设计图纸
二、 排水施工方法：
1、本工程2#、6#、7#地块地下室为强夯区域，1#地块地下室局部为强夯基础，基坑内水源主要为地表水和雨水。为避免地表水深入基坑回填土内，浸泡强夯地基，地下室土方回填后拟采用沿基坑周边设混凝土硬化路面并沿道路两侧设排水沟加集水井；
2、土方回填分层夯实后沿建筑物地下室外侧周边一圈浇筑0.3m厚4m宽的临时混凝土路面，沿道路两侧设置300x300的排水沟并考虑排水坡度（具体布置图详见附图1、附图2），在基坑四周及中间转角处机械开挖人工修砌出1000×1000×1000集水坑。排水沟采用240mm厚砖砌并用20厚1:3水泥砂浆进行抹灰，各地块之间道路全部进行砼硬化，地下室周边其他部位道路与建筑物间即外脚手架部位全部进行100厚C15砼硬化，并在剪力墙侧加设一道排水沟。详下图：

图一：排水沟大样图

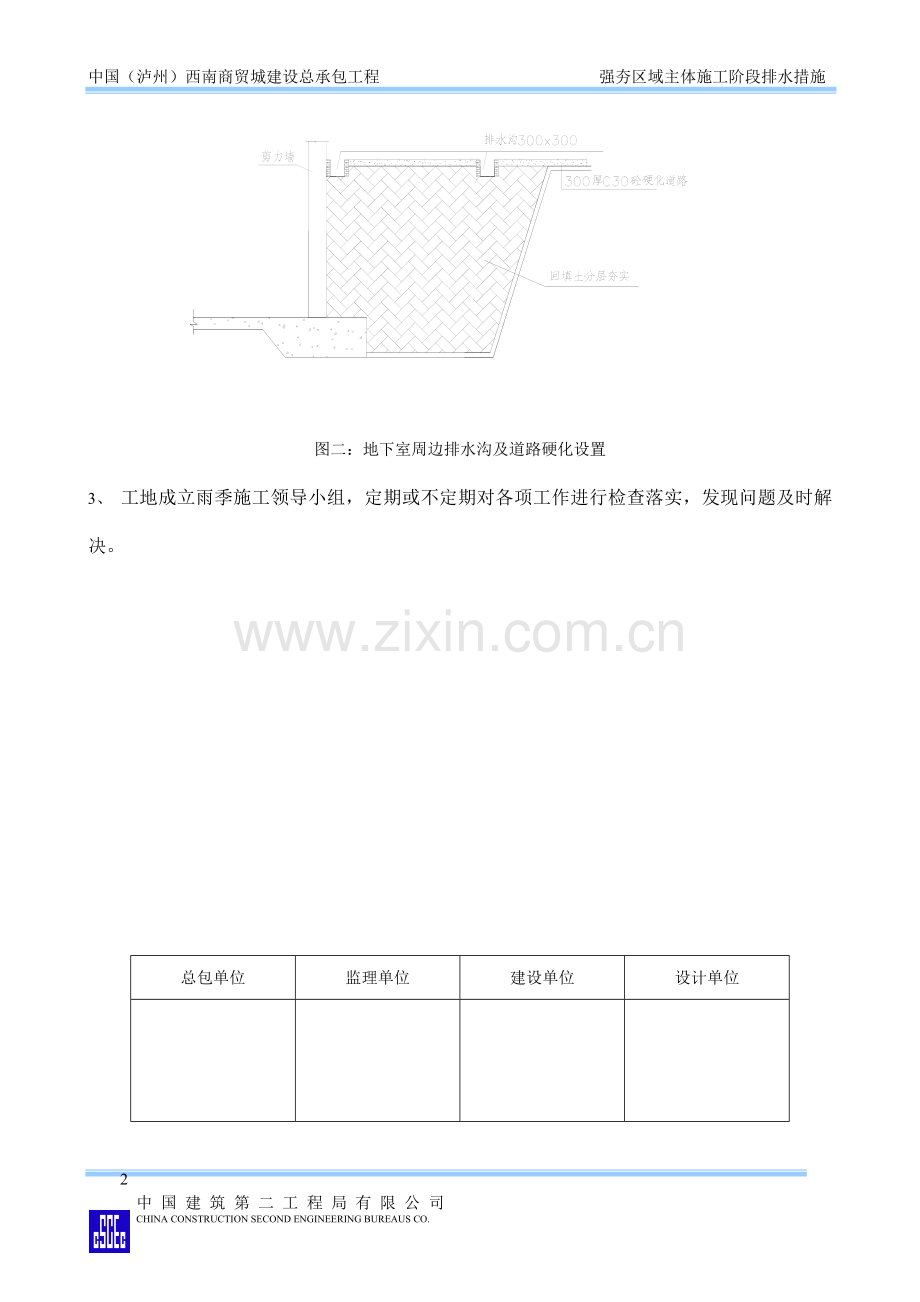

图二：地下室周边排水沟及道路硬化设置
3、 工地成立雨季施工领导小组，定期或不定期对各项工作进行检查落实，发现问题及时解决。

总包单位
监理单位
建设单位
设计单位

4

中 国 建 筑 第 二 工 程 局 有 限 公 司
CHINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.
四、 排水沟及集水井平面布置图（仅以6#地块为例，其他地块布置方法类似）：
附图1：地下室部分排水沟及集水井布置图

附图2：非地下室部分排水沟及集水井布置图
