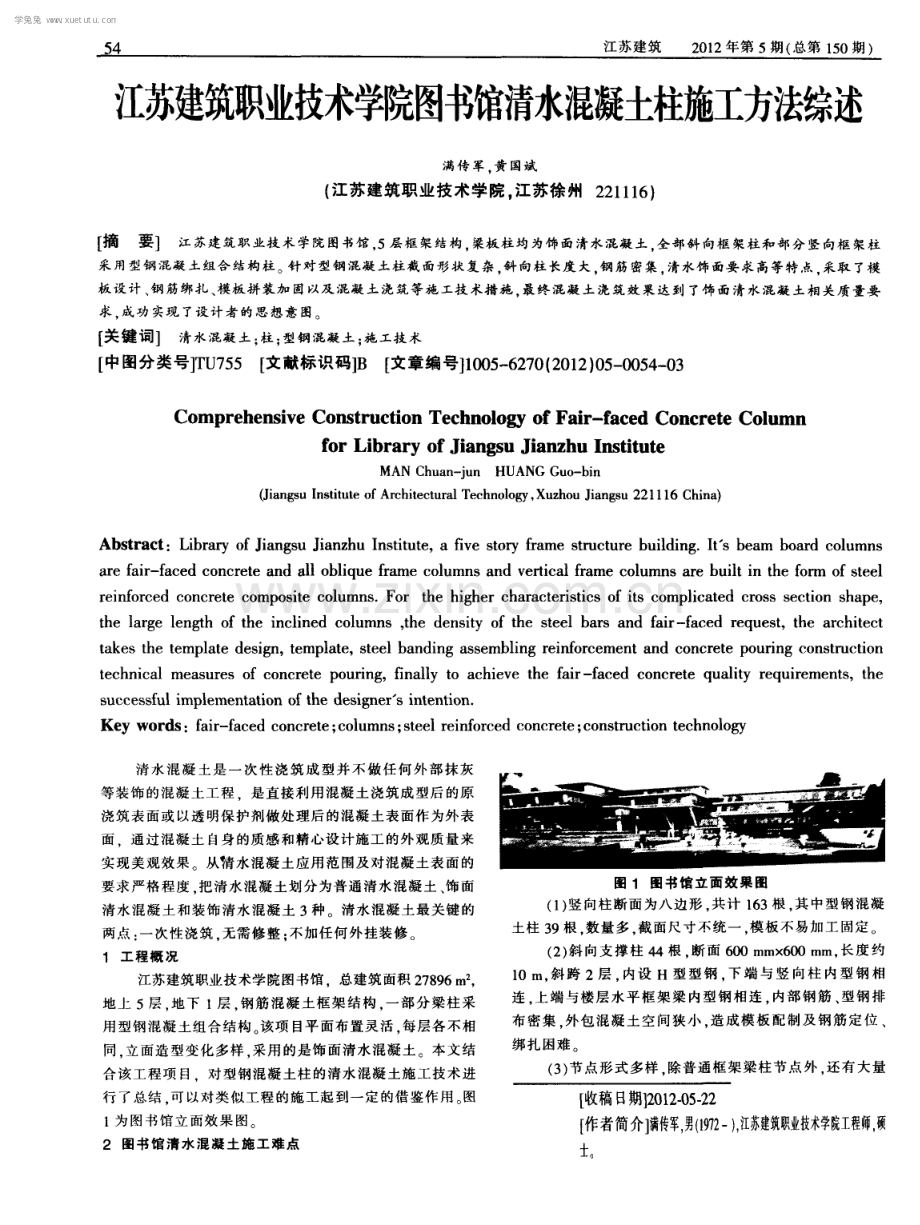

江苏建筑 2 0 1 2年第 5期 ( 总第 1 5 0期 ) 江 苏 建 筑 职 业 技 术 学 院 图 书 馆 清 水 混 凝土 柱 施 工 方 法 综 述 满传 军 黄国斌 ( 江苏建筑职业技术学院。 江苏徐州 2 2 1 1 1 6 ) 【 摘 要 江苏建筑职业技术学院图书馆， 5 层框架结构， 粱板柱均为饰面清水混凝土。 全部斜向框架柱和部分竖向框架柱 采 用型钢混凝土组合结构柱 。 针对型钢混凝 土柱截 面形状复杂 ， 斜 向柱长度大 ， 钢筋密集， 清水饰面要 求高等特点 采取 了模 板设计 、 钢 筋绑扎 、 模板拼装加 固以及混凝土浇筑等施 工技术措施 。 最终混凝 土浇筑效果达到 了饰 面清水混凝 土相 关质量要 求 ， 成 功 实现 了设 计 者的 思 想 意 图。 f 关键 词1 清水混凝土； 柱； 型钢混凝土； 施工技术 【 中图分类 - T U 7 5 5 【 文献标i ,q l B 文章 - 1 0 0 5 6 2 7 0 ( 2 0 1 2 0 5 0 0 5 4 0 3 Co mp r e h e n s i v e Co ns t r u c t i o n Te c h no l o g y o f Fa i r -f a c e d Co nc r e t e Co l u mn f o r Li b r a r y o f J i a n g s u J i a n z h u I n s t i t u t e MA N C h u a n - j a n HU A N G G u o - b i n 0 i a n g s u I n s t i t u t e o f A r c h i t e c t u r a l T e c h n o l o g y ， X u z h o u J i a n g s u 2 2 1 1 1 6 C h i n a ) Ab s t r a c t ：L i b r a r y o f J i a n g s u J i a n z h u I n s t i t u t e ， a fi v e s t o ry f r a me s t r u c t u r e b u i l d i n g I t S b e a m b o a r d c o l u mn s a r e f a i r - f a c e d c o n c r e t e a n d a l l o b l i q u e f r a me c o l u mn s a n d v e r t i c a l f r a me c o l u mn s a r e b u i l t i n t h e f o r m o f s t e e l r e i n f o r c e d c o n c r e t e c o mp o s i t e c o l u mn s F o r t h e hi g h e r c h a r a c t e ris t i c s o f i t s c o mpl i c a t e d c r o s s s e c t i o n s ha p e ， t h e l a r g e l e n g t h o f t h e i n c l i n e d c o l u mn s， t h e d e n s i t y o f t h e s t e e l b a r s a n d f a i r - f a c e d r e q u e s t ，t h e a r c h i t e c t t a k e s t h e t e mp l a t e d e s i g n ， t e mp l a t e ， s t e e l b a n d i n g a s s e mb l i n g r e i n f o r c e me n t a n d c o n c r e t e p o u rin g c o n s t ruc t i o n t e c h n i c a l me a s u r e s o f c o n c r e t e p o u ri n g ，f i n a l l y t o a c h i e v e t h e f a i r f a c e d c o n c r e t e q u a l i t y r e q u i r e me n t s ，t h e s u c c e s s f u l i mp l e me n t a t i o n o f t h e d e s i g n e r S i n t e n t i o n Ke y wor ds：f a i r - f a c e d c o n c r e t e； c o l u mn s； s t e e l r e i n f o r c e d c o n c r e t e； c o ns t ru c t i o n t e c h n o l o g y 清水 昆 凝 土是一 次性浇筑 成型并不 做任何外 部抹灰 等装饰 的混凝土工程 是直接 利用 混凝 土浇筑成 型后 的原 浇筑表面或 以透明保护剂做处理后的混凝 土表面作 为外表 面 通过混凝土 自身的质感和精心设计施工 的外 观质量来 实现美观效果 从精 水混凝土应用 范围及对 混凝 土表 面的 要求严格程度 把清 水混凝 土划分 为普通清水混凝土 、 饰 面 清水混凝 土和装饰清水混凝土 3种 。清水混凝土最关键的 两 点 ： 一次性浇筑 。 无需修整 ： 不加任何外挂装修 。 1 工 程 概 况 江苏建筑职业技术学 院图书馆 总建筑面积 2 7 8 9 6 m2 地上 5层 地下 l层 钢 筋混凝土框架 结构 。 一部分梁柱采 用型钢混凝土组合结构 该项 目平面布置灵活 每层各不相 同 。 立面造 型变化 多样 ， 采用的是饰 面清水混凝 土。本文结 合该工程项 目对型钢混凝土柱的清水 混凝 土施 工技术进 行 了总结 可以对类似 工程 的施 工起到一定 的借鉴作用 。 图 l 为图书馆立面效果 图 2 图书馆清水混凝土施工难点 图 1 图书馆立面效果图 ( 1 ) 竖 向柱断面 为八边 形 ， 共计 1 6 3根 ， 其中型钢混凝 土柱 3 9根 数量 多 截面尺寸不统一 ， 模板不易加工 固定 。 ( 2 ) 斜 向支撑柱 4 4根 断面 6 0 0 m mx 6 0 0 mm， 长度 约 1 0 m， 斜跨 2层 。 内设 H 型型钢 ， 下端 与 竖 向柱 内型钢 相 连 上端 与楼 层水平框架梁 内型钢相连 。 内部钢 筋 、 型钢排 布 密集 外包 混凝土空 间狭 小 ， 造 成模 板配制及 钢筋定位 、 绑扎 困难 ( 3 ) 节点形式多样 ， 除普通框架梁柱节点外 ， 还有大量 【 收稿日 期1 2 o 1 2 - 0 5 - 2 2 【 作者简介】 满 传 军 ， ( 1 9 7 2 一 ) ， 江 苏 建 筑 职 业 技 术 学 院 工 程 师 硕 士 。 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m
