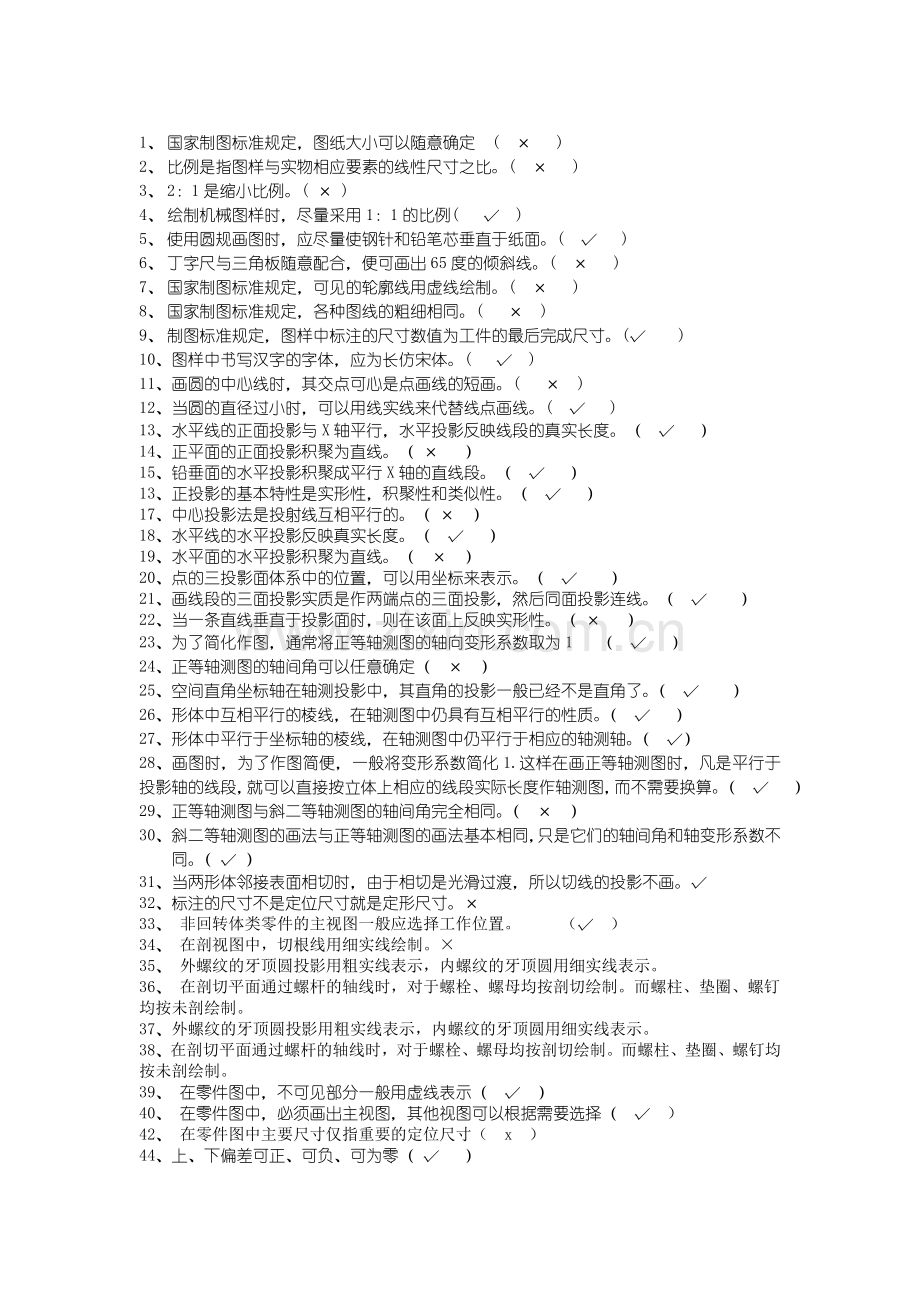

机械制图判断题全集.doc

1、 国家制图标准规定，图纸大小可以随意确定 ( )2、 比例是指图样与实物相应要素的线性尺寸之比。( )3、 2：1是缩小比例。( )4、 绘制机械图样时，尽量采用1：1的比例( )5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( )6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。( )7、 国家制图标准规定，可见的轮廓线用虚线绘制。( )8、 国家制图标准规定，各种图线的粗细相同。( )9、 制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。( )10、图样中书写汉字的字体，应为长仿宋体。( )11、画圆的中心线时，其交点可心是点画线的短画。( )12、当圆的直径过小时，可以用线实线来代替线点画线。( )13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ ）14、正平面的正面投影积聚为直线。（ ）15、铅垂面的水平投影积聚成平行X轴的直线段。（ ）13、正投影的基本特性是实形性，积聚性和类似性。（ ）17、中心投影法是投射线互相平行的。（ ）18、水平线的水平投影反映真实长度。（ ）19、水平面的水平投影积聚为直线。（ ）20、点的三投影面体系中的位置，可以用坐标来表示。（ ）21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ ）22、当一条直线垂直于投影面时，则在该面上反映实形性。（ ）23、为了简化作图，通常将正等轴测图的轴向变形系数取为1 （ ）24、正等轴测图的轴间角可以任意确定（ ）25、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。（ ）26、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。（ ）27、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。（ ）28、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ ）29、 正等轴测图与斜二等轴测图的轴间角完全相同。（ ）30、 斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（ ）31、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。32、标注的尺寸不是定位尺寸就是定形尺寸。33、 非回转体类零件的主视图一般应选择工作位置。 （ ）34、 在剖视图中，切根线用细实线绘制。35、 外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。36、 在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。 37、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。38、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。39、 在零件图中，不可见部分一般用虚线表示（ ）40、 在零件图中，必须画出主视图，其他视图可以根据需要选择（）42、 在零件图中主要尺寸仅指重要的定位尺寸（x）44、上、下偏差可正、可负、可为零（ ）45、绘制圆的中心线时，用粗实线表示。（ X ）46、标题栏一般位于图纸的右上方。（ X ）47、局部视图不可以放置在图纸中的其他地方（ X ）48、符号 代表的是点焊缝。（ X ）49、剖视图中，金属材料的剖面符号采用45度细线。（ V ）50、视图中的波浪线可以超出视图外。（ X ）51、物体两表面相切处不划线。（ V ）52、标注尺寸时，“C”表示45度角。（ V ）53、定位公差包括位置度、同轴度、对称度。（ V ）54、图纸中轮廓线用细实线表示（ X ）55、如果公差带为圆形或圆柱形，公差值前可加（ V ）56、基准符号在公差框格中用小写字母表示。（ X ）57、左视图是零件从左到右的投影。（ V ）58、不完全互换性只允许零件在一定范围内互换。（ V ）60、极限偏差的负值是没有意义的（ X ）61、孔和轴的配合分为过盈、间隙、过渡配合。（ V ）62、将机件的某一部分向不平行于任何基本投影面的平面投影所得的视图称为斜视图。（ V ）63、比例是指图中图形尺寸与实物尺寸之比。（ V ）64、图纸中的字体应用宋体书写。（ X ）65、等离子弧焊的穿透法，可以焊接大厚度焊件。（ X ）66、有效螺纹的终止界线用粗实线表示（ X ）67、形位公差值是以微米为单位的。（ V ）69、表示被测要素相对于基准面的平行度公差为0.02毫米。（ X ）70、粗糙度符号表示用去除材料的方法获得。（ X ）1、视图包括基本视图，局部视图、斜视图和向视图共四种。（ ）答案：对2、视图上标有“A”字样的是向视图。（ ）答案：对3、视图上标有“A向旋转”字样的是斜视图。（ ）答案：错4、局部视图的断裂边界一般以波浪线表示。（ ）答案：对5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（ ）答案：对6、六个基本视图中，最常应用的是右视图，仰视图和后视图。（ ）答案：错7、金属材料的剖面符号是与水平成45。的互相平行间隔均匀的粗实线。（ ）答案：错8、半剖视图的分界线是粗实线。（ ）答案：错9、局部剖视图的波浪线可用轮廓线代替。（ ）答案：错10、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。（ ）答案：错11画在视图轮廓之外的断面称移出断面。（ ）答案：对12、重合断面的轮廓线用细实线绘制。（ ）答案：对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。（ ）答案：对14半剖视图常用于表达内外结构均较复杂的对称机件。（ ）答案：对15局部剖视图既能表达内部形状，又能保留机件的某些外形。（ ）答案：对16、局部剖视图上的波浪线可以超出轮廓线之外。（ ）答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面。（ ）答案：对18、半剖视图用的是两个平行的剖切平面。（ ）答案：错19、判断下图采用的局部剖视是否正确。（ ）答案：错20判断下图是否正确。（ ）答案：错21、判断下面斜视图是否正确。（ ）答案：对22、判断下图是否正确。（ ）答案：错23、判断下图是否正确。（ ）答案：对24在几个平行剖切面的剖视图中，不应画出剖切面转折处的投影。（ ）答案：对25、判断下图的画法是否正确。（ ）答案：错26、由于图形对称，应采用半剖，如下图一。（ ）答案：错27主视图中有一轮廓线与对称中心线重合，不宜采用半剖，应采用局部剖。如下图。（ ）答案：对28、判断下图采用的局部剖视是否正确。（ ）答案：对29判断下图采用的局部剖视是否正确。（ ）答案：错30、判断下图采用的重合剖面是否正确。（ ）答案：错1、尺寸线用细实线绘制。2、尺寸线的终端形式只有箭头终端和斜线终端。3、轴线、对称中心线、双折线和作为中断线用的双点画线。4、线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。5、在标注直径时，应在尺寸数字前加注符号“”。 6、注球面的直径或半径时，应在符号“”或“R”前再加注符号“S”。 7、投影法可分为中心投影法和平行投影法两大类。8、三个相互垂直相交的投影平面组成三投影面体系。9、三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。10、投影法可分为中心投影法和平行投影法两大类。11、投射线相互垂直的投影法称为平行投影法。12、主视图反映了物体的上、下和左、右位置关系；13、俯视图反映了物体的前、后和左、右位置关系； 14、左视图反映了物体的上、下和前、后位置关系。15、两形体表面相错时，两表面投影的分界处应用粗实线隔开。16、两形体表面共面时，构成一个完整的平面，画图时可用线隔开。 17、两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。18、基本视图中右视图是由右向左投射所得的视图；19、基本视图中仰视图是由上向下投射所得的视图；20、基本视图中后视图是由后向前投射所得的视图；21、六个基本视图之间，仍保持着与三视图相同的投影规律，即主、俯、仰、后长相等，其中主、俯、仰长对正；主、左、右、后高平齐；俯、左、右、仰宽相等。 22、局部视图常用于表达机件上局部结构的形状，使表达的局部重点突出，明确清晰。23、剖视图主要用来表达机件内部的结构形状。24、通用剖面线应以适当角度的细实线绘制，最好与主要轮廓或剖面区域的对角线成45角。25、用剖切平面完全地剖开机件所得的剖视图称为全剖视图。26、当机件具有对称平面时，在垂直于对称平面的投影面上的投影，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为半剖视图。27、局部放大图可以画成视图、剖视图、断面图的形式，与被放大部位的表达形式无关。28、断面图与剖视图的区别：断面图只画出断面的投影，而剖视图除画出断面投影外，还要画出断面后面机件留下部分的投影。29、一张装配图应包括下列内容：一组视图、必要的尺寸、技术要求、零件的序号和明细栏和标题栏。30、三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。 31、主视图反映了物体的上、下和前、后位置关系；32、俯视图反映了物体的前、后和左、右位置关系； 33、左视图反映了物体的上、下和前、后位置关系。34、正等测图，三个轴向伸缩系数都相等。35、斜二测图，三个轴向伸缩系数相等。36、一般位置直线的三面投影均不反映实长，而且小于实长。37、在三投影面体系中，垂直于一个投影面并且必须倾斜于另外两个投影面的平面，称为投影面垂直面。
