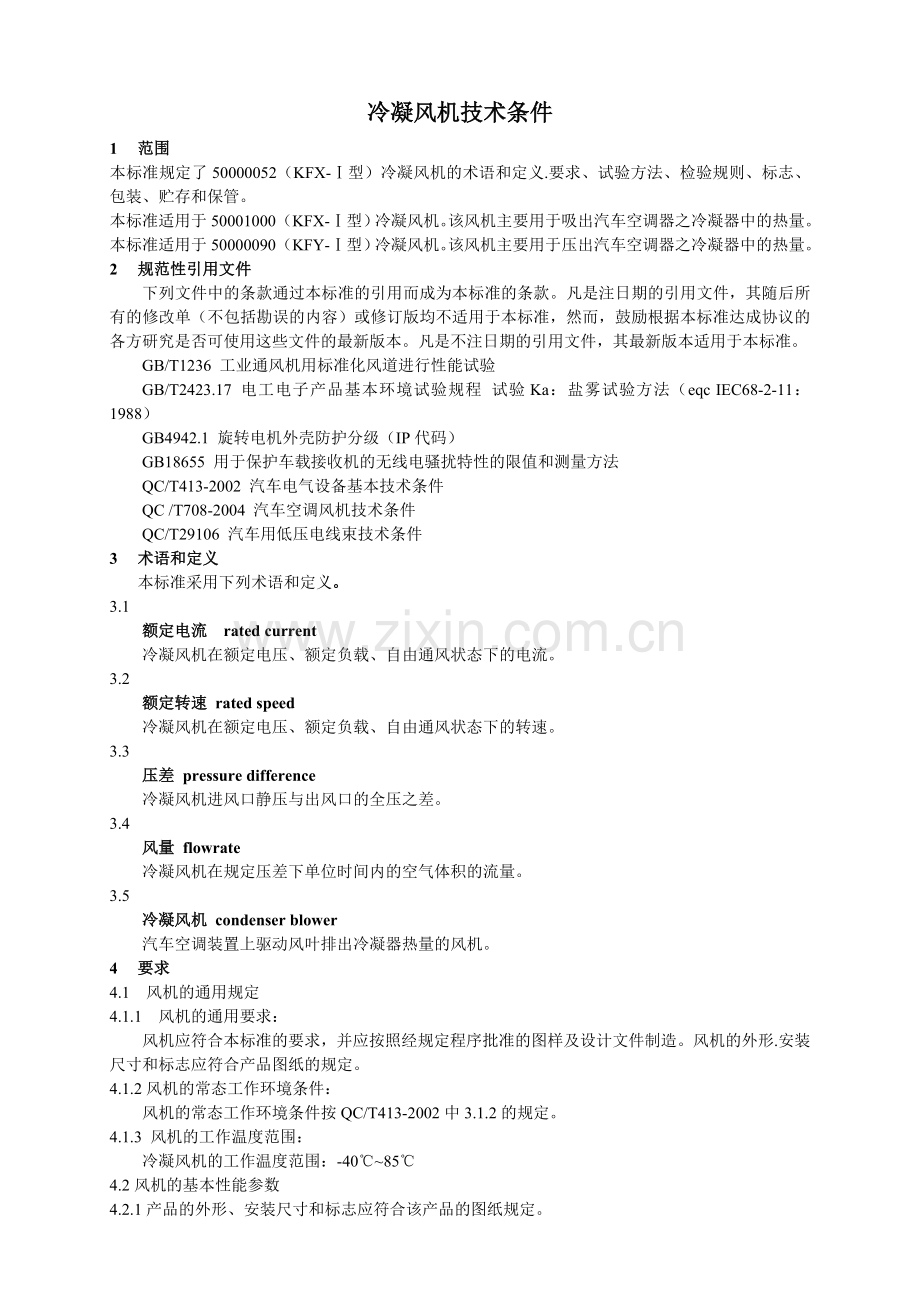

冷凝风机技术条件
1 范围
本标准规定了50000052（KFX-Ⅰ型）冷凝风机的术语和定义.要求、试验方法、检验规则、标志、包装、贮存和保管。
本标准适用于50001000（KFX-Ⅰ型）冷凝风机。该风机主要用于吸出汽车空调器之冷凝器中的热量。
本标准适用于50000090（KFY-Ⅰ型）冷凝风机。该风机主要用于压出汽车空调器之冷凝器中的热量。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1236 工业通风机用标准化风道进行性能试验
GB/T2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法（eqc IEC68-2-11：1988）
GB4942.1 旋转电机外壳防护分级（IP代码）
GB18655 用于保护车载接收机的无线电骚扰特性的限值和测量方法
QC/T413-2002 汽车电气设备基本技术条件
QC /T708-2004 汽车空调风机技术条件
QC/T29106 汽车用低压电线束技术条件
3 术语和定义
本标准采用下列术语和定义。
3.1
额定电流 rated current
冷凝风机在额定电压、额定负载、自由通风状态下的电流。
3.2
额定转速 rated speed
冷凝风机在额定电压、额定负载、自由通风状态下的转速。
3.3
压差 pressure difference
冷凝风机进风口静压与出风口的全压之差。
3.4
风量 flowrate
冷凝风机在规定压差下单位时间内的空气体积的流量。
3.5
冷凝风机 condenser blower
汽车空调装置上驱动风叶排出冷凝器热量的风机。
4 要求
4.1 风机的通用规定
4.1.1 风机的通用要求：
风机应符合本标准的要求，并应按照经规定程序批准的图样及设计文件制造。风机的外形.安装尺寸和标志应符合产品图纸的规定。
4.1.2风机的常态工作环境条件：
风机的常态工作环境条件按QC/T413-2002中3.1.2的规定。
4.1.3 风机的工作温度范围：
冷凝风机的工作温度范围：-40℃~85℃
4.2风机的基本性能参数
4.2.1产品的外形、安装尺寸和标志应符合该产品的图纸规定。

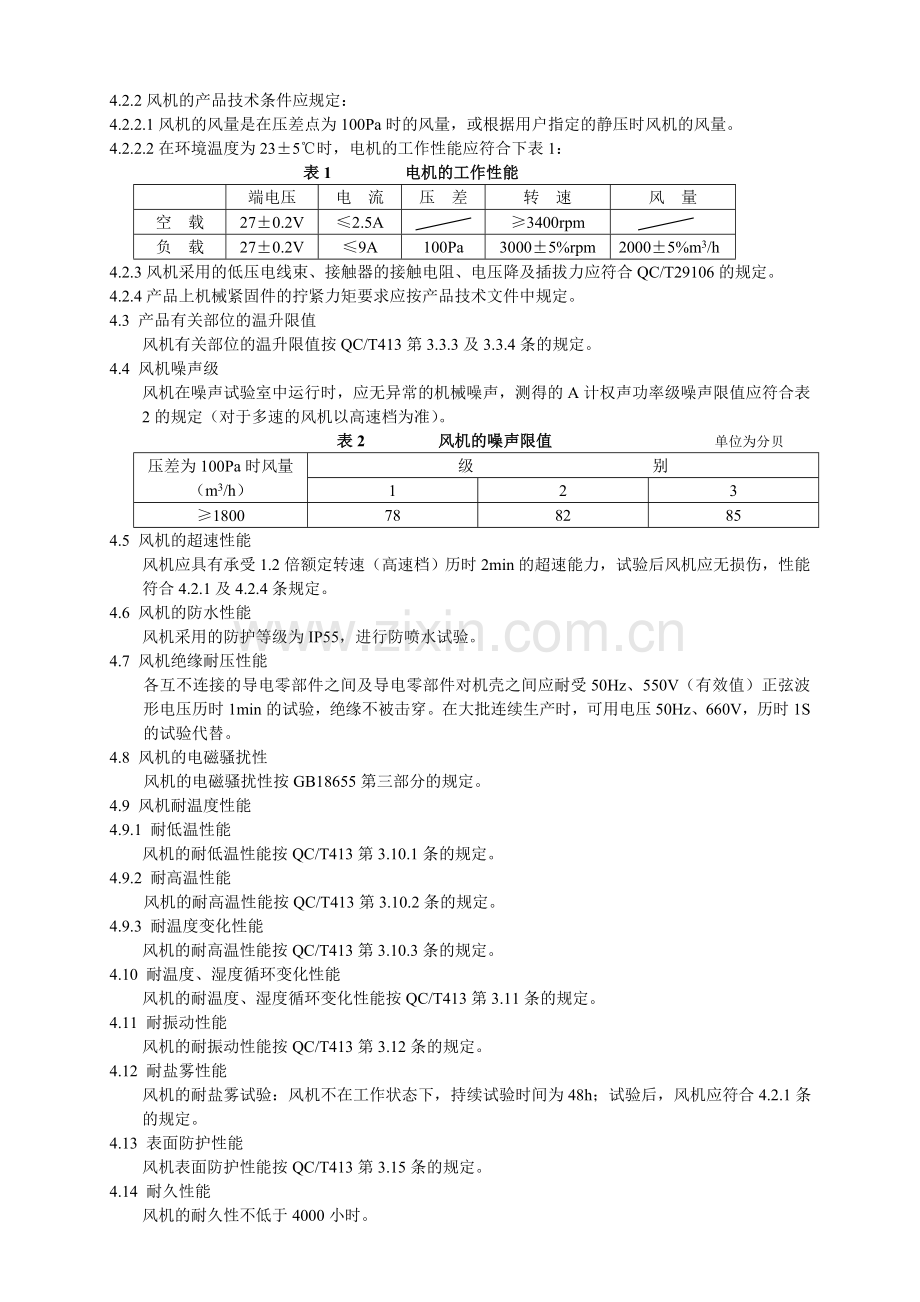

4.2.2风机的产品技术条件应规定：
4.2.2.1风机的风量是在压差点为100Pa时的风量，或根据用户指定的静压时风机的风量。
4.2.2.2在环境温度为23±5℃时，电机的工作性能应符合下表1：
表1 电机的工作性能

端电压
电 流
压 差
转 速
风 量
空 载
27±0.2V
≤2.5A

≥3400rpm

负 载
27±0.2V
≤9A
100Pa
3000±5%rpm
2000±5%m3/h
4.2.3风机采用的低压电线束、接触器的接触电阻、电压降及插拔力应符合QC/T29106的规定。
4.2.4产品上机械紧固件的拧紧力矩要求应按产品技术文件中规定。
4.3 产品有关部位的温升限值
风机有关部位的温升限值按QC/T413第3.3.3及3.3.4条的规定。
4.4 风机噪声级
风机在噪声试验室中运行时，应无异常的机械噪声，测得的A计权声功率级噪声限值应符合表2的规定（对于多速的风机以高速档为准）。
表2 风机的噪声限值 单位为分贝
压差为100Pa时风量
（m3/h）
级 别
1
2
3
≥1800
78
82
85
4.5 风机的超速性能
风机应具有承受1.2倍额定转速（高速档）历时2min的超速能力，试验后风机应无损伤，性能符合4.2.1及4.2.4条规定。
4.6 风机的防水性能
风机采用的防护等级为IP55，进行防喷水试验。
4.7 风机绝缘耐压性能
各互不连接的导电零部件之间及导电零部件对机壳之间应耐受50Hz、550V（有效值）正弦波形电压历时1min的试验，绝缘不被击穿。在大批连续生产时，可用电压50Hz、660V，历时1S的试验代替。
4.8 风机的电磁骚扰性
风机的电磁骚扰性按GB18655第三部分的规定。
4.9 风机耐温度性能
4.9.1 耐低温性能
风机的耐低温性能按QC/T413第3.10.1条的规定。
4.9.2 耐高温性能
风机的耐高温性能按QC/T413第3.10.2条的规定。
4.9.3 耐温度变化性能
风机的耐高温性能按QC/T413第3.10.3条的规定。
4.10 耐温度、湿度循环变化性能
风机的耐温度、湿度循环变化性能按QC/T413第3.11条的规定。
4.11 耐振动性能
风机的耐振动性能按QC/T413第3.12条的规定。
4.12 耐盐雾性能
风机的耐盐雾试验：风机不在工作状态下，持续试验时间为48h；试验后，风机应符合4.2.1条的规定。
4.13 表面防护性能
风机表面防护性能按QC/T413第3.15条的规定。
4.14 耐久性能
风机的耐久性不低于4000小时。
4.15 风机堵转力矩试验
风机的任一风扇翼片应能承受试验电压下通电30S的堵转力矩试验。试验后，风机不应有任何损坏现象，其性能应符合4.2.1条的规定。
4.16 风扇变形试验
冷凝风机运行中风扇的最大变形量应符合表3的规定。

表3 冷凝风机的风扇变形量 单位为毫米
扇叶直径
径向变形量
1级
2级
≥200
≤1.5
≤3
5 试验方法
5.1通用试验条件
5.1.1 试验用文件
试验用文件按4.1.1条规定，一般应有产品技术条件和产品外形图。
5.1.2 试验环境
除非特别规定，风机试验均在4.1.2条规定的常态工作环境条件下进行。
5.1.3 试验电压
试验电压未特别注明时，12V电系为14±0.1V；24V电系为28±0.2V。
5.1.4 试验用仪表
试验时所用电压表、电流表应不低于0.5级，转速表精度应不低于1%。
5.1.5 试验用设备
试验用直流电源用汽车蓄电池或纹波系数不大于0.1%的整流稳压电源，或上述两种电源并联工作。
5.2 性能参数检测
5.2.1 风机的外形用通用或专用量具检测，外观和标志用肉眼观察法检查。
5.2.2 风量测试方法宜按GB/T1236的规定进行。
5.2.3风机采用的低压电线束接触器的接触电阻、电压降及插拔力应符合QC/T29106的规定进行。
5.2.4 机械紧固件的拧紧力矩宜采用扭力扳手测量。
5.3 温升试验
风机的温升试验方法按QC/T413第4.3.1、4.3.2及4.3.5条的规定进行。
5.4 噪声测试
测量风机的A计权声功率级，风机应采用弹性安装。

5.5 超速试验
风机的超速试验方法按 QC/T413第4.5条规定进行。
5.6 防护性能试验
风机的防护试验方法按QC/T413 第4.6.2条规定进行。
5.7 绝缘耐压试验
风机的绝缘耐压试验按QC/T413第4.8条的规定进行。
5.8 风机电磁骚扰性试验
风机的电磁骚扰性试验方法按GB18655第三部分的规定进行。
5.9 温度试验
5.9.1低温试验
风机的低温试验方法按QC/T413 第4.10.1条的规定进行。
5.9.2高温试验
风机的高温试验方法按QC/T413第4.10.2条的规定进行。
5.9.3温度变化试验
风机的温度变化试验方法按QC/T413 第4.10.3条的规定进行。
5.10温度/湿度组合循环试验
风机的温度/湿度试验方法按QC/T413 第4.10.1条的规定进行。
5.11耐振动试验
风机的耐振动试验方法按QC/T413第4.12条的规定进行。
5.12盐雾试验
风机的盐雾试验方法按GB/T2423.17中试验Ka：盐雾试验方法的规定进行。
5.13 表面防护检验
风机表面防护检验方法按QC/T413第4.15条的规定进行。
5.14动平衡试验
常温下，在专用动平衡试验设备上，试验电压条件下进行试验。
5.15 耐久性试验
5.15.1风机的耐久性试验，在专用试验台上或在相配套的车用空调上进行。在专用试验台上试验时，风机在压差为0Pa，常温及试验电压下连续运行。
5.15.2 制造厂与用户协商，推荐采用如下模拟加速耐久性试验。
在工作温度为70℃±2℃，1.2倍额定电压条件下，连续高速运行50分钟，再停止运行10分钟为一个循环，冷凝风机做200个循环，试验后，轴承运行应自如，各个零部件不应有损伤，电刷和换向器的磨损不能超过其有效磨损量的15%。
5.16 冷凝风机堵转力矩试验
常温下，卡住冷凝风机的任一个风扇翼片，并在试验电压下通电30S。
5.17 风扇的变形试验
常温下，压差为0Pa，试验电压条件下，用激光探头测量冷凝风机叶片的最大变形量。
6 检验规则
6.1 产品合格文件和标记、产品检验的类别、出厂检验、验收检验等均被按QC/T413第5.1~5.4条的相应规定进行。
6.2 型式检验
6.2.1应进行型式检验的几种情况
风机应进行型式检验的几种情况按QC/T413第5.5.1的规定进行。
6.2.2 抽样和分组
6.2.2.1样品数量
做型式试验的产品应从出厂检验合格的同一批产品中抽取，数量不得少于12台。
6.2.2.2样品分组
先按出厂检验项目进行复检，复检合格后将产品平均分成4组。宜按下列分组及项目顺序进行试验。
——第1组：噪声试验、温升试验、电磁兼容性试验、绝缘耐压试验、盐雾试验
——第2组：温度试验、温度/湿度组合循环试验、超速试验、溅水试验
——第3组：耐振动试验、表面防护检验、动平衡试验、堵转力矩试验、连接强度试验、使用强度试验
——第4组：耐久性试验
6.2.2.3合格判定
按QC/T413第5.5.3条规定进行。
7 标志、包装、运输及贮存
风机的标志、包装、运输及贮存应符合QC/T413第6章的规定进行。

本标准主要起草人：葛世昀 易辉根
