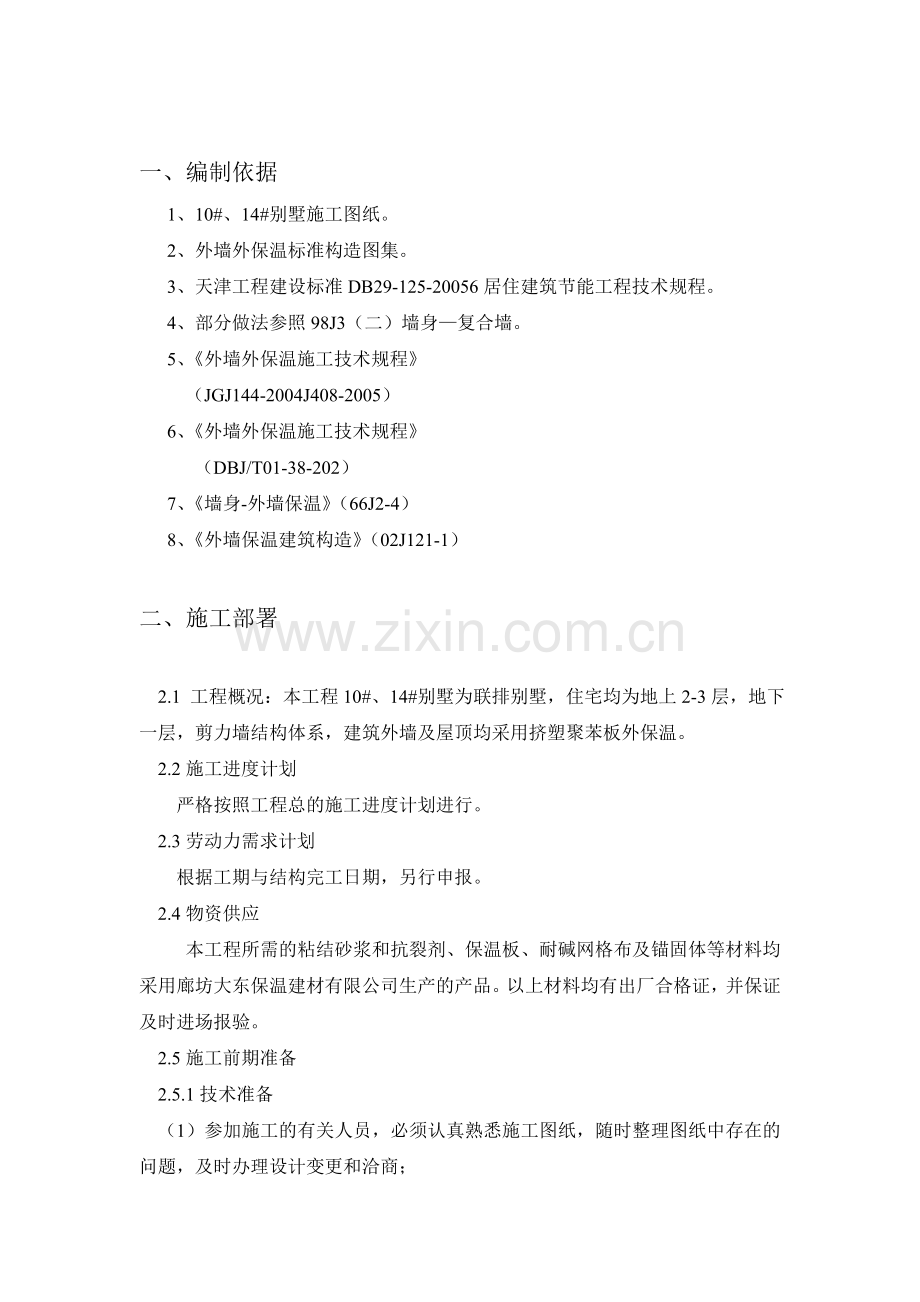

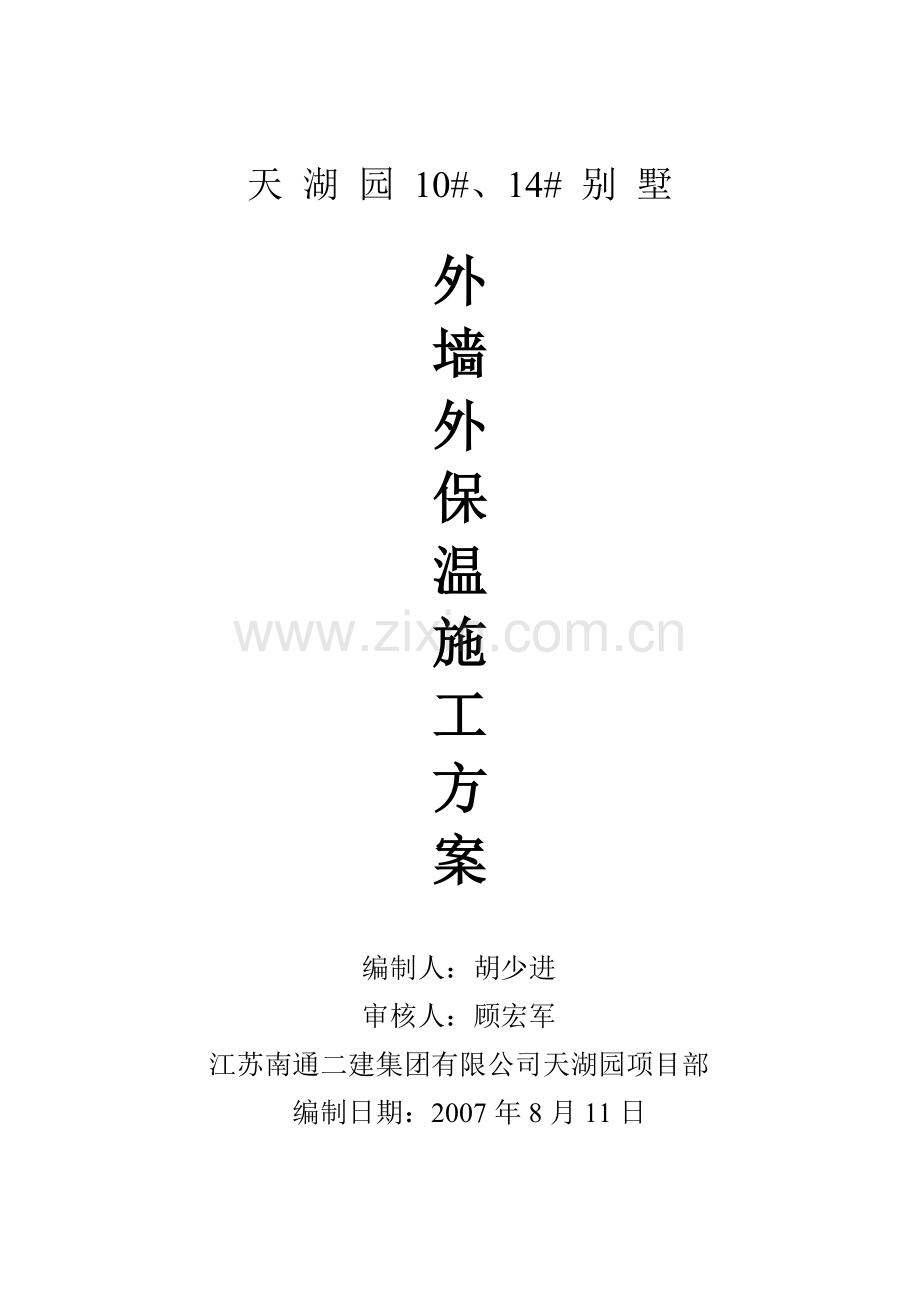

天 湖 园 10#、14# 别 墅外墙外保温施工方案编制人：胡少进审核人：顾宏军江苏南通二建集团有限公司天湖园项目部 编制日期：2007年8月11日一、编制依据 1、10#、14#别墅施工图纸。 2、外墙外保温标准构造图集。 3、天津工程建设标准DB29-125-20056居住建筑节能工程技术规程。 4、部分做法参照98J3（二）墙身复合墙。 5、外墙外保温施工技术规程 （JGJ144-2004J408-2005） 6、外墙外保温施工技术规程 （DBJ/T01-38-202） 7、墙身-外墙保温（66J2-4） 8、外墙保温建筑构造（02J121-1）二、施工部署 2.1 工程概况：本工程10#、14#别墅为联排别墅，住宅均为地上2-3层，地下一层，剪力墙结构体系，建筑外墙及屋顶均采用挤塑聚苯板外保温。2.2施工进度计划 严格按照工程总的施工进度计划进行。 2.3劳动力需求计划 根据工期与结构完工日期，另行申报。 2.4物资供应本工程所需的粘结砂浆和抗裂剂、保温板、耐碱网格布及锚固体等材料均采用廊坊大东保温建材有限公司生产的产品。以上材料均有出厂合格证，并保证及时进场报验。 2.5施工前期准备 2.5.1技术准备 （1）参加施工的有关人员，必须认真熟悉施工图纸，随时整理图纸中存在的问题，及时办理设计变更和洽商；（2）及时编制各种施工方案及措施并办理好审批手续；（3）配备专人负责技术资料的收集和整理工作；（4）组织培训工人熟练掌握外墙外保温施工工艺；（5）写好个工序的书面技术交底与安全交底，一旦开工即组织工人进行交底；（6）做好加工机械的准备工作；（7）根据施工图纸，做好施工定货等材料的供应工作。2.5.2 现场施工前的检查验收（1）基层要经过验收合格后，才可进行保温装修、施工，基层表面应达到平整及垂直，用2米靠尺契形塞尺检查、平整，垂直度不得大于3mm；（2）基层表面必须干净、坚固、无泥土和油污，无松动风化现象。混凝土表面须将模板油漆除掉，同时将胀模漏浆的部分予以清除；（3）墙体上的孔洞必须提前用微膨胀砂浆填塞密实。三、主要施工方法3.1 主要施工工具抹子、靠尺、强制式电动搅拌砂浆机、刷子、托板、拉线、塑料桶、开槽器、粗砂纸等。3.2.1 施工程序施工以层为单位，采用双排脚手架施工。施工顺序为：贴板从下往上，打磨、贴网、抹面从上往下。具体工艺流程：基层清理 弹水平线 挂垂直线 配粘结剂 粘贴聚苯板 做装饰线打磨板面 开线槽 配面层胶灰 压埋玻纤网 补洞及修理 交工验收（1）基底检查：对总包方的各楼所施工抹灰完成的外墙墙面进行检查，是否有脚手眼、钢筋、合子板等；（2）基层打点：对外墙基层进行打点，偏差控制在2mm以内。打点完成后，报总包、监理进行检查，监理、总包同意进行下道工序时再进行施工。发现有墙面误差在5mm以上的地方上报项目部，由项目部打报告给总包、监理，由总包进行修改，填报工序交接单报给总包单位和监理公司；（3）挂线：粘板前，墙的大小面必须挂线，以保证质量要求。要求施工队伍必须按此要求进行施工，如发现不挂线施工者，对此楼负责施工队伍将进行整改，并追究其领导的责任。3.2.2配制外保温系统柔性粘结砂浆（1）先将柔性粘结剂倒入砂浆机中，搅拌约5分钟，然后按照我公司规定的比例（粘结剂：水泥：中砂：1：2：2）将水泥中砂均匀倒入砂浆机中均匀搅拌，搅拌时间以1020分钟为宜，做到刚粘贴上去的保温板不脱落；（2）以上工作进行完后，应将配好的粘结剂静置5分钟再搅拌一次。若感觉粘剂稠度过高，可以加入少量乳液进行调和；（3）调好的粘结剂最好在2小时内用完，注意粘结剂内不能加入任何其他添加物；（4）此项工作有专人负责。3.2.2粘贴阻燃型聚苯乙烯泡沫板（以下简称保温板）（1）粘贴保温板应从下往上沿水平方向按板长向铺贴，上下两层应沿水平方向错开板缝。聚苯板的厚度以图纸要求为准；（2）根据甲方建设单位对于外墙保温的要求，要抹子在每块保温板（标准板尺寸600mm1200mm）一侧面周边涂上宽约5，厚约1的粘结剂，然后再在保温板同一侧中部均匀刮上6块直径约810、厚约1的粘结点，此粘结点必须布置均匀，每块保温板粘贴胶面积不小于40%；（见下图）（3）涂好后即将保温板贴在墙面上，不得将抹好粘结剂的保温板搁置待用，以防止粘贴剂结皮而失去粘结作用；（4）保温板贴在墙上时：应用2米靠尺进行轻敲压平操用，保证其平整度和粘贴牢固。板与板之间要挤紧。若因保温板面不方正或裁切不齐形成大于2mm的缝隙，应用聚氨酯发泡剂灌填并抹平表面；（5）在墙拐角处，应先排好尺寸，裁切保温板，使其粘贴时，保证拐角处顺直垂直，详05J31（外墙外保温）；（6）在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据；（7）保温板连接处不能存有粘结剂；（8）在勒脚底边及其它相似的部位按05J31（外墙外保温）施工；（9）檐口部位保温的施工节点详05J31（外墙外保温）。（10）门窗洞口保温的细部做法详05J31（外墙外保温）。3.2.4 打磨保温板贴完后24小时，且待粘结剂达到一定粘结强度时，用专用打磨工具对保温板表面不平处进行打磨，打磨动作应是轻柔的圆周运动，不要沿着保温板接缝平行的方向打磨；打磨后将打磨操作产生的碎屑清理干净。3.2.5 锚固件安装锚固件安装应在粘贴保温板24h后进行。根据甲方要求，在保温板缝角处安装8100mm锚固件，锚固件锚入基层深度不小于30mm，与基层边缘的距离不小于60mm。3.2.6 配面层抹灰将柔性抗裂剂倒入砂浆机中搅拌5分钟而后向砂浆机中均匀放入水泥和中砂。柔性抗裂剂：水泥：中砂1：2：2，搅拌方法同粘结砂浆。保温板安装完毕检查验收合格后进行薄抹面层施工。薄抹面层分两道，总厚度应控制在36mm。第一道保温板薄抹面层厚度应控制在23mm，同时将翻包网格布压入，门窗口四角和阴阳角部位所用的增强网格布随抹随压入；第一道抹面凝结前进行第二道面层罩面，仅以覆盖网格布、微见网格布轮廓为宜。面层切忌反复揉搓板，以免形成空鼓。3.2.7 压埋耐碱玻璃纤维网格布及铁丝焊网（1）在大面积铺网前，先将所有附加玻纤网布埋完成，注意网子应预留出与大面墙体的搭接余量；（2）大面粘贴玻纤网时，应先在贴好的保温板上刮一层己配好的面层胶灰，立即将玻纤网压入面层胶灰内，玻纤网变曲的一面朝里，然后用抹子将玻纤网赶平压入面层灰里（不得外露），注意不要拉扯玻纤网，使玻纤网自然展平。若盖不住可再抹一层，直到盖住。玻纤网遇到搭接处，其搭接宽度左右不得少于10mm，上下不得小于8mm。面层胶灰厚度约34mm；根据甲方要求，贴砖部位应采用铁丝焊网，抹面面层胶灰后并做小麻面处理；（3）保温板边棱处及窗户、门口（紧挨辅框处）应埋设翻包网，等作面层时，一并将内侧压住并拐至大面100mm处。门窗洞口角部增设一层300mm200mm“八字”加强型网格布进行加强，大面网格布搭接在门窗洞口周边的网格布上3.2.8 补洞及修理（1）当与墙体的连接拆除后，应立即对连接点的孔洞进行填补，并用水泥砂浆压实压平；（2）预切一块与孔洞尺寸相同的保温并打磨其边缘部分，使之能紧密填入孔洞处；（3）待水泥砂浆表面层干燥后，将此保温板背面整个涂上厚10mm左右的粘结剂，应注意不要在其四周边沿涂粘结剂；（4）将保温板塞入，粘在基层上；（5）用胶带将周边己作好的涂层盖住，以防施工中对其污染。切一块加强玻纤网，其大小应能覆盖整个补丁区域，与原有的玻纤网至少重叠50mm；（6）将保温板表面涂上粘结剂，埋入加强玻纤网，注意不要将粘结剂粘到周围的表面涂层上；（7）使用一把小号湿毛刷，将表面不规则处整平，将边沿处刷平；（8）对墙面损坏处的处理方法同（2）（7）；（9）如若遇到下雨天，禁止施工，待墙面干燥后，方可继续施工。工其应予以顺延。四、质量要求1、质量控制点（1）建筑物外墙阴、阳角、洞口、装饰线及其他必要部位设置控制线，细部节点做法应符合相关图集要求；（2）保温板侧边外露处应做网格布翻包处理（如门窗洞口及突出的阳角部位、管道及其他设备穿墙洞口部位、勒脚、阳台等需要终止系统的部位），做法应符合相关图集要求；（3）现场裁切保温板时，切口应与板面垂直。墙面的边角处应用不小于30mm的保温板粘贴。（4）由于别墅高度在20m以下，故粘结剂的粘结面积不得少于40%，严禁偷工减料，管理人员现场随时抽检，不符合要求的必须揭开重贴；（5）保温板的拼缝不得留在门窗洞口的四角处，洞口四角部位的保温板应切割成型，不得拼接；（6）各种保温板均应水平顺序排列，相邻保温板粘贴时不得出现通缝，上下层错缝粘贴，阴阳角处应做错茬处理，板面应平整，板与板之间应严密、无粘结剂；（7）严禁使用二层或三层保温板叠加上墙，严禁用削薄后的保温板上墙；（8）砂浆抹面施工间歇应在自然断开处，如阴阳角、挑台等部位，便于后续施工的搭接。在连续墙面上如需停顿，面层砂浆不应完全覆盖己铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。2、基层（包括混凝土墙和水泥砂浆抹灰层）按下表进行检查：允许偏差项目保温面层允许偏差值（mm）检查方法1表面平整度4用2m靠尺和楔形尺检查2垂直度每层5用2m托线板检查3全高H/1000,且不大于20用经纬仪或吊线检查4阴阳角垂直度4用2m托线板检查3、其它参照建筑装饰装修工程质量验收规范（GB50210-2001）的有关规定执行。允许偏差项目保温面层允许偏差值（mm）1表面平整32立面垂直33阴、阳角垂直34阳角方正35接缝高差14、必须从严要求，加强现场施工管理和质量检查，确保工程质量达到优良。五、质量保证措施1 建立健全质量保证体系，成立以项目经理为首的质量检查小组，定其进行综合或单项质量检查，督促操作人员严把质量关；2 每道工序施工必须作好技术交底工作，将技术要求、操作要领、质量要求贯彻到每位操作人员，使大家做到心中有数，正确施工；3 严格执行“三检”制度，即自检、互检、交接检。由各工种工长亲自负责抓这项工作，同时质量监督、把关，决不允许不合格分项工程流入下道工序；4 实行施工挂牌制度，将操作班组长、操作者、施工日期、施工部位用表格予以记录，奖罚分明；5 现场管理人员经常巡回检查各个工作面的质量情况，发现总是立即解决；6 雨天严禁施工，并按工其顺延计算。墙面要求干燥，保证质量要求。六 、安全消防措施1 成立安全领导小组，每月组织三次安全检查，重点是外脚手架、电器、机械、安全带等的检查，防止安全事故发生；2 设立专职安全员，负责整个工程的日常安全工作；3 全体施工人员进入现场后，应组织一次安全消防教育；4 编制有针对性的安全施工措施，及时贯彻执行；5 作好安全技术交底工作，使每位工人明白安全注意事项；6 建立机电设备验收制度，凡未经验收的机电设备不得使用，非机电人员不得动用机电设备；7 所有手持电动工具，必须装有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人；8 准备足够的消防器材，做好防水措施；9 五级以上大风严禁在架子上作业；10 对工程上己搭好的安全防护装置，禁止拆除；11 外墙施工人员应带好安全帽，系安全带；12 施工人员在操作时必须铺好脚手架板，做好安全网防护。
