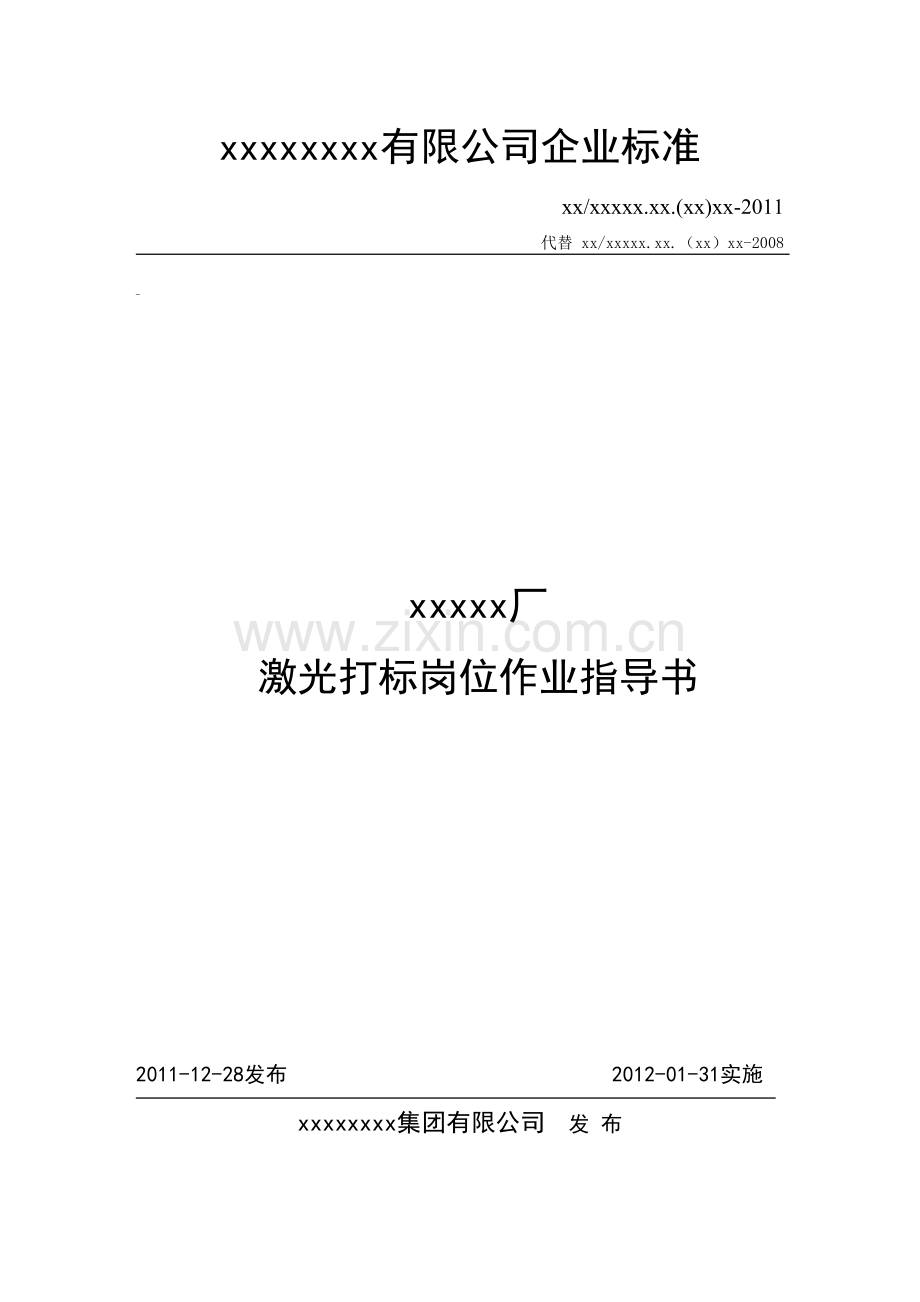

xxxxxxxx有限公司企业标准
xx/xxxxx.xx.(xx)xx-2011
代替 xx/xxxxx.xx.（xx）xx-2008

xxxxx厂
激光打标岗位作业指导书

2011-12-28发布 2012-01-31实施
xxxxxxxx集团有限公司 发 布

QJ/ZCC06.01.(YJ)05-2011

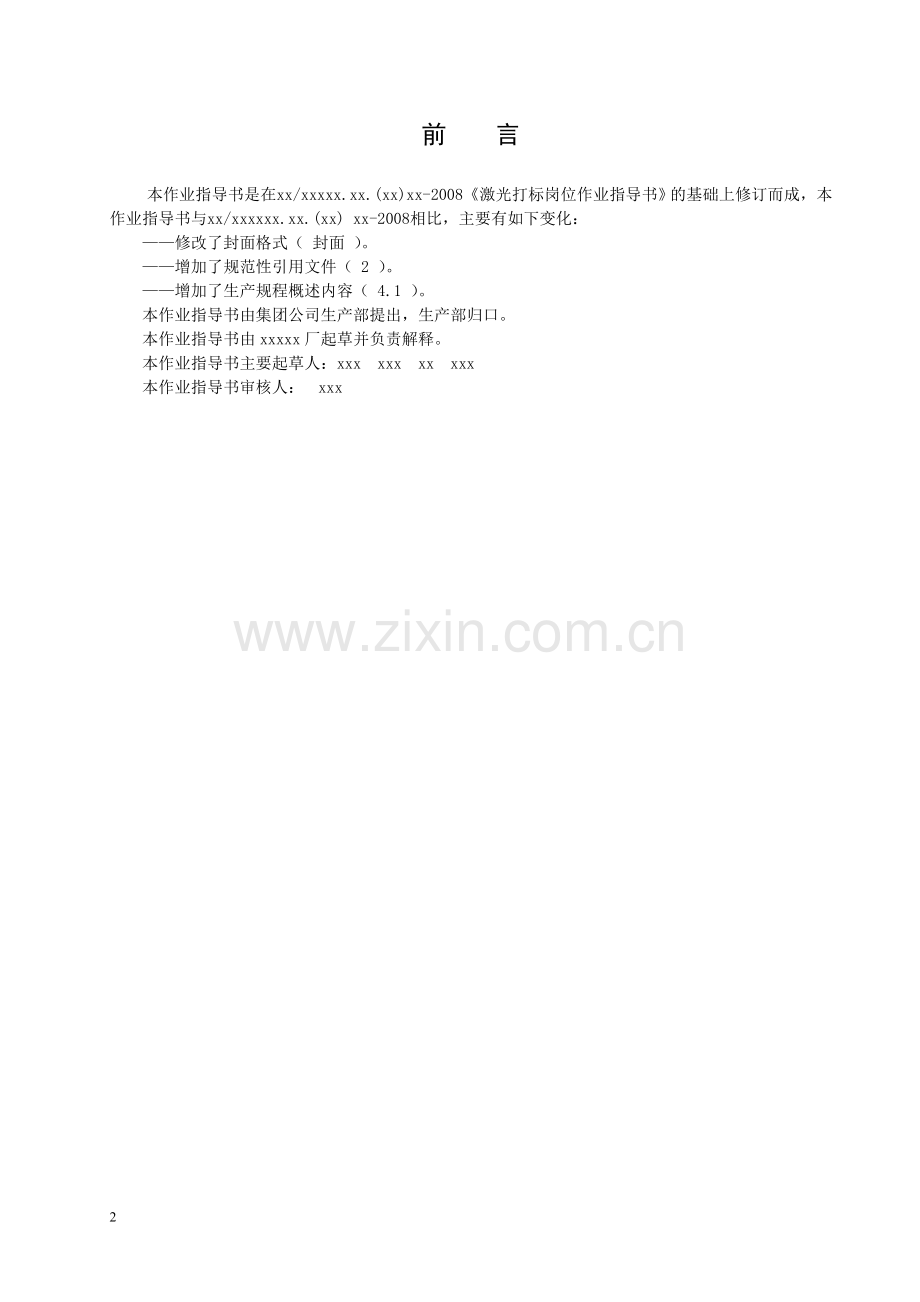

前 言

本作业指导书是在xx/xxxxx.xx.(xx) xx-2008《激光打标岗位作业指导书》的基础上修订而成，本作业指导书与xx/xxxxxx.xx.(xx) xx-2008相比，主要有如下变化：
——修改了封面格式（ 封面 ）。
——增加了规范性引用文件（ 2 ）。
——增加了生产规程概述内容（ 4.1 ）。
本作业指导书由集团公司生产部提出，生产部归口。
本作业指导书由xxxxx厂起草并负责解释。
本作业指导书主要起草人：xxx xxx xx xxx
本作业指导书审核人： xxx

激光打标岗位作业指导书
1 范围

本作业指导书规定了激光打标机在生产运行过程中的操作、安全环保、维护保养等工作。
本作业指导书适用于CT-MK75型等的激光打标机床。

2.规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
xx/xxxxx.xx.（xx）xx-2008 激光打标岗位作业指导书

2 本作业指导书的组成

主要技术性能参数
激光打标岗位的工艺控制要求
激光打标机床的设备操作规程
激光打标机床的维护保养
激光打标机床岗位的安全、环保
激光打标机床的故障分析与处理

3 主要技术性能参数
表 1
设备型号
CT-MK75
输入电源
输入电压
AC380V±20V
频率
50Hz
输入功率
5KVA
激光输出
波长
1.064μm
功率
50W
不稳定度
＜±5%
射频功率
≤50W
调制频率
200Hz～50KHz
调制脉宽
4μs～25μs
标记范围
65mmх65mm
扫描速度
(0～7000)mm/s
标记线深
(0.01～0.2)mm(视材料)
表 1（续）
激光输出
标记线宽
（0.1～0.2）mm(视材料)
机械结构
XY工作台行程
85mmх85mm
激光器升降高度
200mm

4 激光打标岗位的工艺控制要求
4.1 根据图纸要求确定字体样式（包括字体格式、字体大小、笔迹粗细、文字艺术等）
4.2 激光与工件表面的作用
高能量密度的激光聚集在工件表面，因为工件表面特性不同发生变化。包括工件表面的刻蚀，以及工件表面氧化。故打标时，要充分考虑材质的特性，以达到最好的效果。
4.3 激光光束质量
4.3.1 用上转换片观察，从场镜下方射出的激光束，如果光斑为规整的圆，且内部绿色光晕分布均匀，说明光束质量较好，若光斑为椭圆且内部绿色光晕有缺陷，说明光束质量较差，需用正确方法调整。
4.3.2 光斑椭圆，可微调全反和输出膜片架，将其调整成规整的圆。
4.3.3 光斑内部有明显的缺陷，则膜片表面受到污染，需清理。
4.3.4 在激光晶体棒套两端安装适当孔径的小孔光阑，这样激光输出能量会有所下降，但光束质量会得到改善。
4.4 焦点位置的影响
应使工件表面位于焦深范围内1mm-2mm左右。此时激光功率密度追高，激光刻蚀效果最好，通常通过调节升降台来观察在金属板上的激光的亮度和声音来识别工件表面是否在焦深范围内。有时为了达到特殊标记效果，可通过正离焦和副离焦来实现。
4.5 声光频率和脉宽的影响
在激光电影输出电流一定的情况下，可通过降低声光开关的调制频率和脉宽来提高峰值功率（平均功率降低），激光峰值功率较高时，容易在工件表面形成刻蚀的效果，同样，通过提高频率和脉宽可以降低峰值功率，激光平均功率较高时，容易在工件表面形成烧蚀的效果。
4 6 振镜扫描参数对标记得影响
标记软件设置的标记参数对标记有较大的影响，参数设置不合理，会出现标记文字起笔或末笔过重或漏笔、拐笔过重或成弧形、图形高速填充时填充部分超出边界等现象。参数调整说明请详见软件说明书。

5 激光打标机床的操作
5.1 开车前准备
5.1.1 为保证安全，务请仔细阅读本说明书。
5.1.2 激光器系统为水冷却方式，激光电源为风冷却方式，若冷却系统出现故障，请勿开机工作。
5.1.3 内循环冷却水为去离子水（蒸馏水），新设备一个月换一次水，使用半年后可以两个月换一次。
5.1.4 注意保持工作时间的环境清洁，环境温度、温度满足要求。
5.1.5 切记在设备标记时不要用眼睛正对激光光束，工作时必须戴激光防护镜。
5.1.6 设备工作时，电路呈高压、大电流状态，非专业人员请勿在开机时维护检修，以免发生触电事故。电源和激光器应接地良好。
5.1.7 除调整激光器输出能量大小及整机光路外，排除故障应切断电源进行。
5.1.8 本机出现故障，如漏水、拉电弧、保险、激光器有异常响声等，应立即切断电源。
5.1.9 当过电压、过电流保护指示灯亮时，应立即关机。
5.1.10 本机不适用于在易燃、易爆的场合使用。也不要在有挥发性溶济如酒精、汽油等的场合中使用。
5.1.11 本机不得随意拆动，对重大故障应通知生产厂家。
5.2 开车运转
5.2.1 合上机柜后面主空气开关。
5.2.2 插入钥匙，打开旋转，接通系统主电路，顺时针转90°。
5.2.3 按下水泵开关，冷却系统工作，水泵接通。
5.2.4 合上激光电源空气开关，按下RUN开关，（5-10）S钟后自动点亮氪灯，电流表显示7A左右。
5.2.5 调整旋钮，改变输出氪灯电流大小，以17A为宜。（电源内部设置电流在(7-25)A，超过33A关掉IGBT，超过40A切断主继电器）。
5.2.6 依次打开计算机、扫描、声光，指示按钮。
6.2.7 进入WINDOWS操作系统，打开激光标记软件，设置合适参数后，进行激光打标工作（软件操作见软件操作手册）。
5.3 正常关机
5.3.1 标记工作完成后，依次关闭指示、扫描、计算机，激光电源开关。
5.3.2 最后等待I分钟关闭水泵开关。然后拉下空气开关，断开整机供电。

6激光打标机床岗位作业的安全、环保、职防。
激光打标机采用的激光器属于4类激光器，激光器输出的激光为不可见红外光，即使在偏离焦距的情况下也可能造成三级烧伤。输出的光束包含有可见和不可见的辐射，对人眼有害，禁止直视激光光束。为避免人眼意外曝露在输出光束或其反射光束中，设备周围所有人员必须使用专用安全防护眼镜。禁止直视指示光束（指示用激光）。同时禁止该光束射入他人眼睛。尽管指示光束功率低，但是直视仍然对人眼有害。

7 设备维护保养与维修
7.1 整机日常维护
7.1.1 机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统。
7.1.2 机床出现故障（如漏水、拉电弧、烧保险、有异常响声等）时应立刻切断电源。
7.1.3 内循环冷却水应按规定定期更换，规定每季度更换一次，如果设备使用较为频繁，则需缩短更换周期。
7.1.4 长期不用设备的应将内冷却水排尽，在冬季，冷却水温度需在零度以上，否则极易造成腔体内玻璃管炸裂。
◆危险：机床工作时电路成高压状态，非专业人员，切勿在开机时检修，以免发生触电事故。
7.2 光路系统的维护
7.2.1 由于设备长时间的使用，空气中的灰尘可能吸附在聚焦镜、谐振腔膜片，反射镜膜片和晶体端面上，轻则降低激光器的功率。重则造成光学镜片吸热，以至烧伤或炸裂。
7.2.2 光学镜片的清洗：将无水酒精与乙醚按3：1的比例混合，用长纤维棉签或镜头纸浸入混合液，轻轻由光学镜片中心向周边缘螺旋式擦洗表面，每擦拭一遍，须更换一次棉签或镜头纸。
7.2.3 腔体的清洗：长时间使用一年后，腔体内的滤紫玻璃管内壁可能会因为冷却水水质问题被附着一层水垢，将影响出光效率，需要清洗（此清洗须在厂家指导下进行）。
7.3 定期清理冷却风扇网罩和扇叶上的灰尘，操作过程中应注意观察风扇的运行状况。
7.4 夏天室内环境温度和湿度较高的情况下，被冷却的激光晶体和声光晶体表面会结露，此时应停止使用，否则会损伤激光面膜。
7.5 激光加工工件会产生少量的飞溅物和烟尘，长时间使用会在场镜保护镜片表面附着污物，从而影响激光输出能量，此时须清理保护镜片。

8 故障分析与排除

8.1 激光电源通电后“保护”指示灯亮：检查水泵是否打开，水冷机运行是否正常。
8.2 激光电源通电后“电流”指示灯亮：可关掉激光电源重新打开，如果仍有问题则属激光内部故障，找专门维修解决。
8.3 光路失调会导致激光能量变弱，可以微调膜片架并用上转换片观察从场镜输出的激光光束，将上转换片的绿色激光光斑调圆调大。
8.4 标记过程中出现漏光现象：声光晶体位置没有调好或声光电源故障关断功率下降会出现漏光现象。
8.5 标记时激光点只沿水平或竖直方向移动：取下场镜，在振镜系统通电状态下，轻轻用手触摸振镜窗片边沿，如果有一镜片没有锁住，则是单轴振镜系统故障，找专业维修人员维修。
