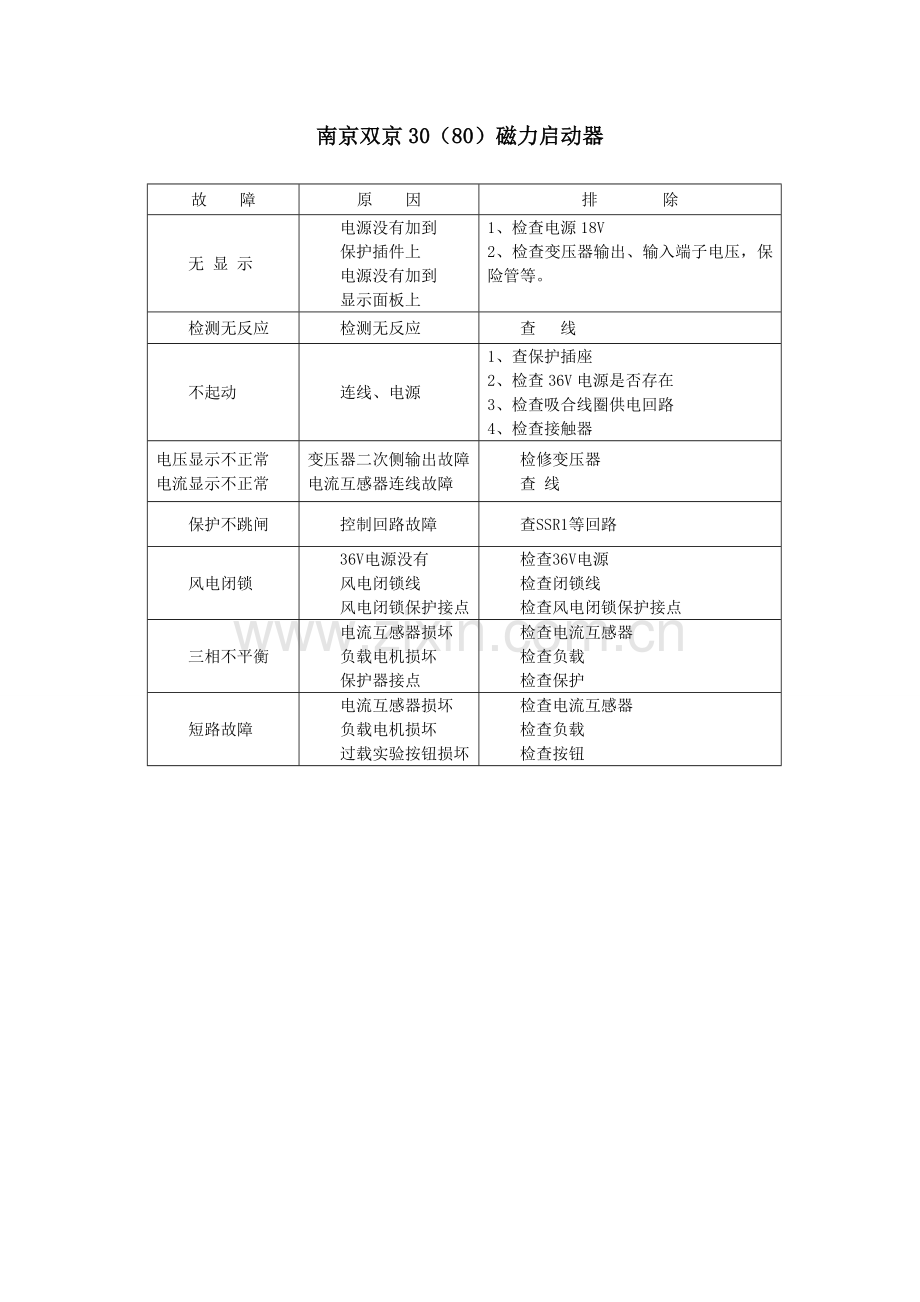

南京双京30（80）磁力启动器
故 障
原 因
排 除
无 显 示
电源没有加到
保护插件上
电源没有加到
显示面板上
1、检查电源18V
2、检查变压器输出、输入端子电压，保险管等。
检测无反应
检测无反应
查 线
不起动
连线、电源
1、查保护插座
2、检查36V电源是否存在
3、检查吸合线圈供电回路
4、检查接触器
电压显示不正常
电流显示不正常
变压器二次侧输出故障
电流互感器连线故障
检修变压器
查 线
保护不跳闸
控制回路故障
查SSR1等回路
风电闭锁
36V电源没有
风电闭锁线
风电闭锁保护接点
检查36V电源
检查闭锁线
检查风电闭锁保护接点
三相不平衡
电流互感器损坏
负载电机损坏
保护器接点
检查电流互感器
检查负载
检查保护
短路故障
电流互感器损坏
负载电机损坏
过载实验按钮损坏
检查电流互感器
检查负载
检查按钮
济源四组合
故障现象
原因分析
排除方法
起动器送电后不显示不能起动
1.前级电源无输出
2.一次或二次保险烧断
3.设置/工作开关在设置位置
4．保护器插头没有插好`
1.检查前级电源与电压
2.检查或更换一次或二次保险
3.将设置/工作开关拔在工作位置
4．检查保护器插头并插好
起动器送电后，有显示但起动后保护动作
1.中间继电器不吸合
2.接触器CJZ内D1—D4坏
3.换向开关不到位
4. 接触器辅助触点接触不好
5. 保护器故障
1. 更换中间继电器
2. 检查并更换损坏的整流二极管
3. 搬动换向开关手柄，使其到位
4.检查接触器辅助触点并修复
5. 换保护器
送电运行后保护跳闸
额定电流整定值太低
保护起有故障
重新整定电流值
换保护器
起动器运行中发生过压或欠压现象
1. 前级电压有波动
2. 控制变压器上电压等级与实际输入等级不符
1. 检查输入电压
2. 检查变压器输入电压插头是否正确并更正
不能自动转换
保护器没有选择自动转换功能
重新设置保护器参数
起动器不能进行参数设定
起动器设置/工作开关在工作位置
将起动器设置/工作开关拔到设置位置
浙江恒泰馈电
故障现象
原因分析
排除方法
备注
合闸不动作
1、控制电路接线整流桥坏；
2、K1、K2回路不通或F4、F5保险丝坏；
3、合闸线圈损坏
4、断路器故障
1、正确接线
2、查K1、K2接点回路或更换保险丝。
3、更换合闸线圈
4.检查整流桥是否损坏
合闸动作但机械保不住
1、控制电源电压过低；
2、合闸部分机构卡住；
3、保持钩不到位或扣不住；
4、失压机构未能保持住；
1、提高控制电源电压；
2、查合闸 电 磁 铁 衔 铁是否 到位；
3、调整机械系统
4、调整失压机构或更换失压装置；
不分闸
1、失压脱扣器不脱扣；
2、分励脱扣器不脱扣；
3、手动分闸不脱扣或机构卡死
重新调整，断路器机械系统或润滑机构
上电后系统没有反应
1.电源未接通
2.CPU损坏
1.检查电源
2.更换CPU
和上位机通讯失败，通讯指示灯不亮
1.地址设置不正确
2.跳线设置不正确
3.电缆接头或电缆故障
1.检查上下位机的地址是否一致
2.设置完地址后一定要给系统重新复位
3.检查跳线设置和电缆连接是否正确
运行状态显示不正确
断路器的常开辅助触点设置有问题
查看辅助触点的8#、18#接触是否良好，正确设置触点状态。
字迹显示混乱
1、液晶损坏
2、信号电缆连接不好
1、检查液晶显示器是否损坏
2、检查信号电缆的连接
按（“确认”+“下行”）键复位
“电源”位时无显示
电源没有加到保护插件上
电源没有加到显示面板上
1．检查矩形插座15、16脚电压为24V
2．检查变压器输出、输入端电压保险管等
3．将显示板连线插接牢固
跳闸试验不动作
保护器，断路器故障
检查保护电路和断路器
电压显示不正常
电流显示不正常
变压器二次侧输出故障
电流互感器连线故障
检修变压器
查线
八达馈电开关
故障现象
原因分析
排除方法
备注
合闸不动作
1、控制电路接线整流桥坏；
3、合闸线圈损坏
3、J4、J6不吸合
4、断路器故障
1、正确接线
2、更换合闸线圈
3、检查合闸线路和保护器
4.检查整流桥是否损坏
合闸动作但机械保不住
1、控制电源电压过低；
2、合闸部分机构卡住；
3、保持钩不到位或扣不住；
4、失压机构未能保持住；
1、提高控制电源电压；
2、查合闸 电 磁 铁 衔 铁是否 到位；
3、调整机械系统
4、调整失压机构或更换失压装置；
不分闸
1、失压脱扣器不脱扣；
2、分励脱扣器不脱扣；
3、手动分闸不脱扣或机构卡死
重新调整，断路器机械系统或润滑机构
上电后系统没有反应
1.电源未接通
2.CPU损坏
1.检查电源
2.更换CPU
和上位机通讯失败，通讯指示灯不亮
1.地址设置不正确
2.跳线设置不正确
3.电缆接头或电缆故障
1.检查上下位机的地址是否一致
2.设置完地址后一定要给系统重新复位
3.检查跳线设置和电缆连接是否正确
运行状态显示不正确
断路器的常开辅助触点设置有问题
查看辅助触点的8#、18#接触是否良好，正确设置触点状态。
字迹显示混乱
1、液晶损坏
2、信号电缆连接不好
1、检查液晶显示器是否损坏
2、检查信号电缆的连接
按（“确认”+“下行”）键复位
“电源”位时无显示
电源没有加到保护插件上
电源没有加到显示面板上
1．检查矩形插座15、16脚电压为24V
2．检查变压器输出、输入端电压保险管等
3．将显示板连线插接牢固
跳闸试验不动作
保护器，断路器故障
检查保护电路和断路器
电压显示不正常
电流显示不正常
变压器二次侧输出故障
电流互感器连线故障
检修变压器
查线
ZBZ4.0综保
故 障
原 因
排 除
闭合1K出现漏电或
短路保护灯亮
1.有漏电故障；
2.有短路故障；
3.电子线路板损坏
1.有漏电故障；
2.有短路故障；
3.电子线路板损坏
握合电钻手柄开关，
1.电钻不能打钻；
2.电钻不能持续打钻，
且故障指示灯不亮
1．电钻开关接触不良或负载有
断相故障致使先导回路不通；
2．负载有断相故障，使维持电
路LH没有电压输出
1．电钻开关接触不良或负载有
断相故障致使先导回路不通；
2．负载有断相故障，使维持电
路LH没有电压输出
闭合电钻手柄开关2K，短路指示灯亮
1.三相电流严重不平衡
2.相间绝缘电阻降低
3.电子线路板损坏
1.找出短路故障点，修复；
2.更换电子线路板
能够打钻，但过一段时
间出现不打钻现象
热继电器RJ动作，严重过载
找出过载原因或换用于本装置
相匹配的电钻
漏电或短路试验失灵
1.检查按钮SK1、SK2是否接触
良好；
2.插件板故障
1.查找故障原因进行处理
2.更换电子线路板
闭合1K,电源指示不亮
1.1FU—5FU有熔断现象
2. 电子插件板稳压电源W损
坏或发光二极管损坏
1.检查熔断器1FU～5FU；
2.更换电子线路板
