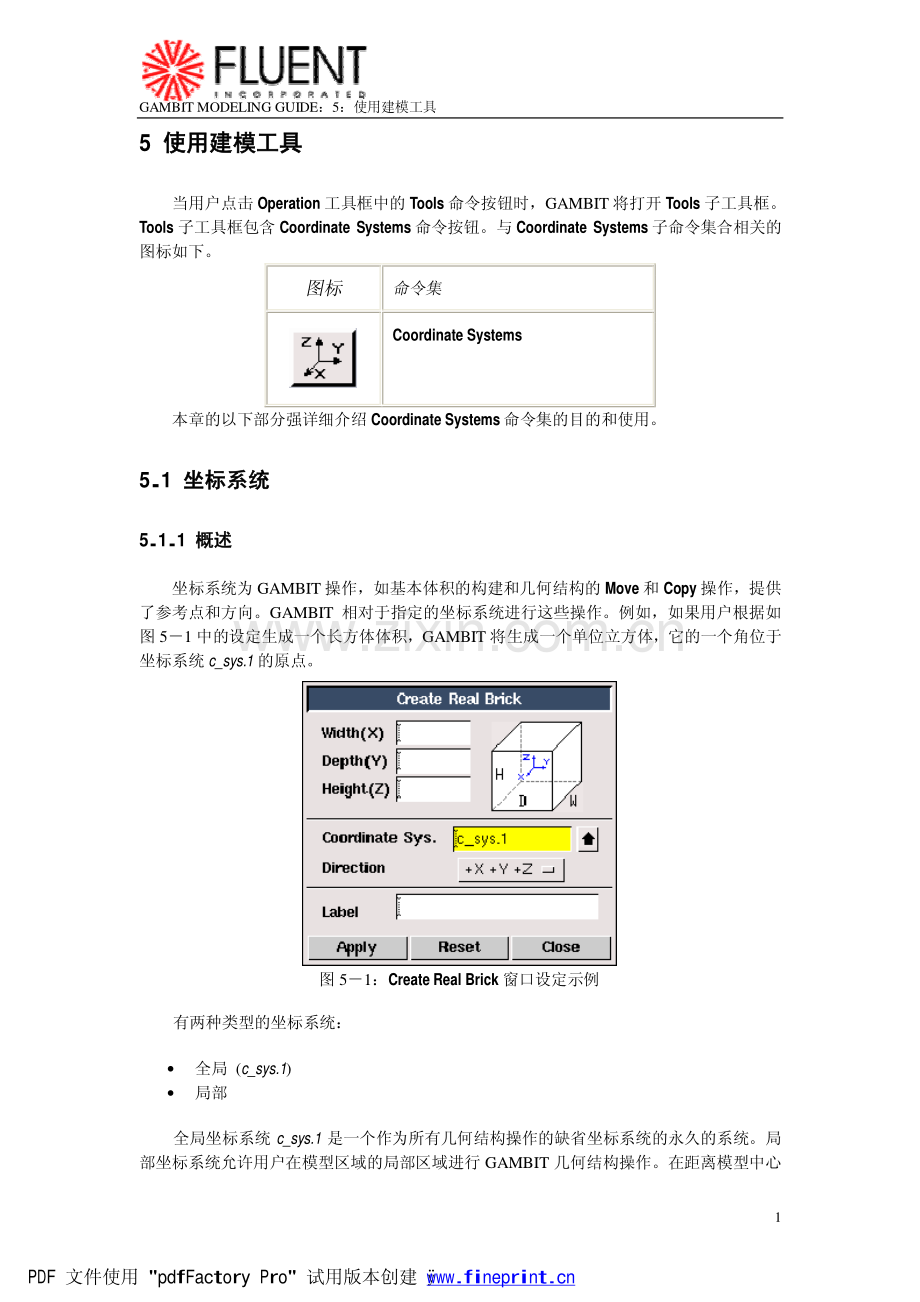

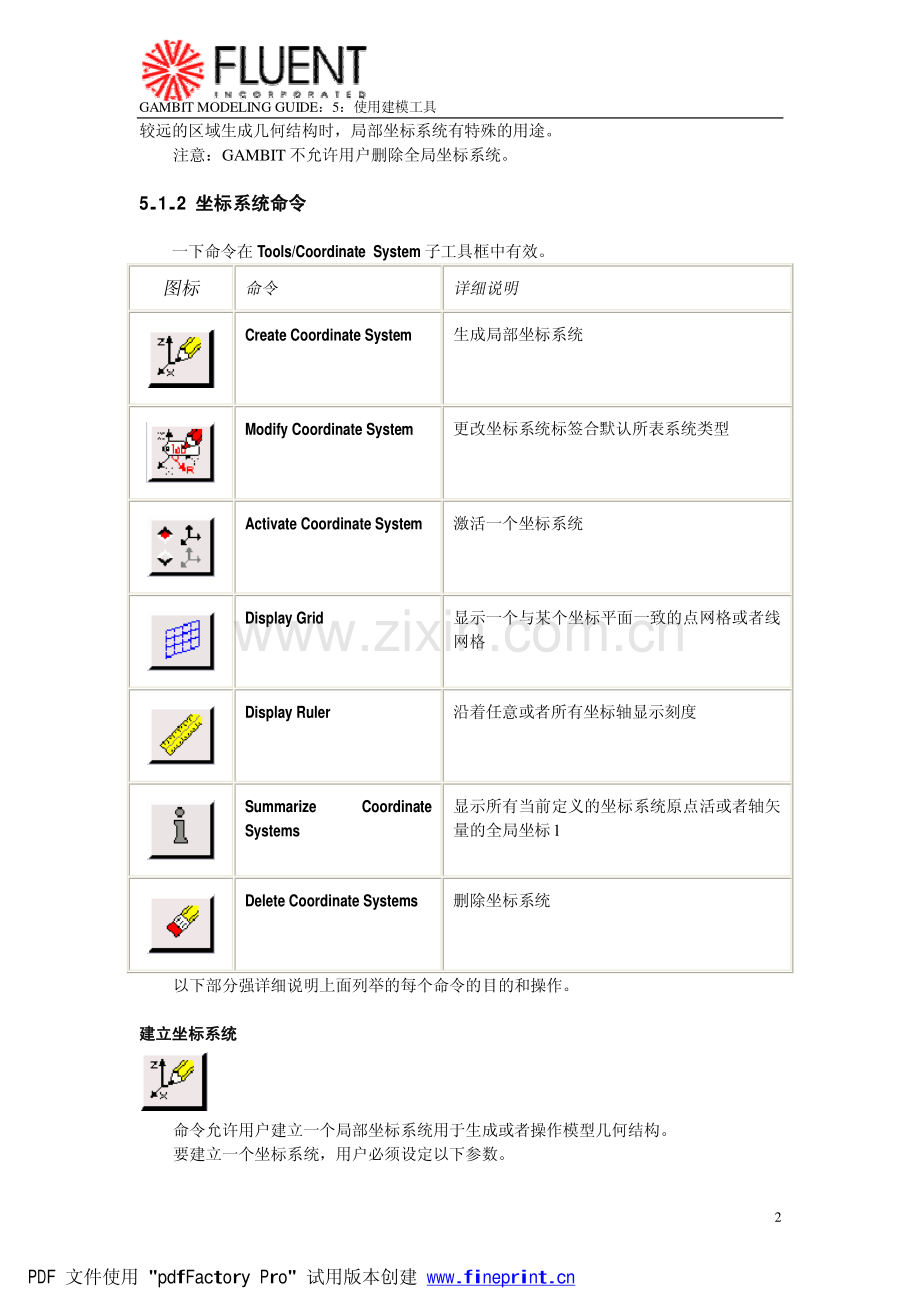

GAMBIT MODELING GUIDE：5：使用建模工具 15 使用建模工具使用建模工具 当用户点击 Operation 工具框中的 Tools 命令按钮时，GAMBIT 将打开 Tools 子工具框。Tools 子工具框包含 Coordinate Systems 命令按钮。与 Coordinate Systems 子命令集合相关的图标如下。图标 命令集 Coordinate Systems 本章的以下部分强详细介绍 Coordinate Systems 命令集的目的和使用。5.1 坐标系统坐标系统 5.1.1 概述概述 坐标系统为 GAMBIT 操作，如基本体积的构建和几何结构的 Move 和 Copy 操作，提供了参考点和方向。GAMBIT 相对于指定的坐标系统进行这些操作。例如，如果用户根据如图 51 中的设定生成一个长方体体积，GAMBIT 将生成一个单位立方体，它的一个角位于坐标系统 c_sys.1 的原点。有两种类型的坐标系统：全局(c_sys.1)局部 全局坐标系统 c_sys.1 是一个作为所有几何结构操作的缺省坐标系统的永久的系统。局部坐标系统允许用户在模型区域的局部区域进行 GAMBIT 几何结构操作。在距离模型中心 图 51：Create Real Brick 窗口设定示例 PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 2较远的区域生成几何结构时，局部坐标系统有特殊的用途。注意：GAMBIT 不允许用户删除全局坐标系统。5.1.2 坐标系统命令坐标系统命令 一下命令在 Tools/Coordinate System 子工具框中有效。图标 命令 详细说明 Create Coordinate System 生成局部坐标系统 Modify Coordinate System 更改坐标系统标签合默认所表系统类型 Activate Coordinate System 激活一个坐标系统 Display Grid 显示一个与某个坐标平面一致的点网格或者线网格 Display Ruler 沿着任意或者所有坐标轴显示刻度 Summarize Coordinate Systems 显示所有当前定义的坐标系统原点活或者轴矢量的全局坐标 l Delete Coordinate Systems 删除坐标系统 以下部分强详细说明上面列举的每个命令的目的和操作。建立坐标系统建立坐标系统 命令允许用户建立一个局部坐标系统用于生成或者操作模型几何结构。要建立一个坐标系统，用户必须设定以下参数。PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 3 系统类型 位置和方向 指定系统类型 有三种类型的坐标系统：直角坐标、圆柱坐标和球坐标。它们在表达任意给定的位置坐标方面相互区别。每种类型系统的坐标设置如下。系统类型 坐标设置 Cartesian Cylindrical Spherical 当用户进行如生成点或者移动体积等建模操作时，GAMBIT 允许用户相对于全局坐标系统（c_sys.1）或者当前激活的局部坐标系统指定相对坐标或者偏移参数。局部系统的默认的坐标参数是在它建立或者调整时确定的（见下面的“调整坐标系统”）。例如，如果用户建立一个标签为 c_sys.2 的局部坐标系统并设定它的系统类型为球坐标系统，然后激活该系统并打开 Create Real Vertex 窗口，Create Real Vertex 窗口中的 Local 文本框中显示的默认坐标参数为 r(r)、t()和 p()而不是 x(x)、y(y)和 z(z)。要更改任何窗口中的 Local 文本框中坐标参数，使用位于该窗口中的 Type 选项按钮指定坐标系统类型即可。指定位置和方向 用户可以通过 Create Coordinate System 窗口中的两个有效选项为新的系统指定位置和方向。这两个选项如下：Offset/Angle Vertices Offset/Angle 选项允许用户为新的系统指定以下参数：原点的坐标 每条轴线相对于参考坐标系统旋转的角度（以角度表示）Vertices 选项允许用户指定现有顶点来确定新系统的原点、x 轴和 x-y 平面。与每个选项相关的设定将在下面详细说明。使用 Create Coordinate System 窗口 要打开 Create Coordinate System 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Create Coordinate System 命令按钮即可。PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 4 Create Coordinate System 窗口包含如下选项和详细设定。Type -Cartesian Cylindrical Spherical 指定用于确定坐标系统的坐标参数类型。Location and orientation:包含两个单选按钮允许用户指定确定新作表系统的方式。这两个有效的选择为 Offset/Angle 和 Vertices。以下部分强详细说明每个选项要求的设定。指定坐标系统的偏移和角度 当用户选择了选项时，Create Coordinate System 窗口的中部如上面所示。相关的选项和设定如下。Reference Sys 指定现有坐标系统作为新的坐标系统位置的参考。Angle 包含三组选择按钮和文本框，允许用户指定新坐标系统相对于参考坐标系统的旋转。每个选择按钮允许用户指定相应的文本框的值（以角度为单位）是否相对于 x、y或者 z轴旋转。例如，如果用户使用最上面的按钮和文本框分别指定 X和 35，GAMBIT 相对于参考坐标系统将新的坐标系统围绕 x轴旋转 35度角。GAMBIT 根据顶部、中间和下部区域中的设定按顺序应用旋转操作。例如，如果用户分别在顶部和中部区域指定了参数 PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 5X=35,Y=27 GAMBIT 将新的坐标系统首先围绕 x轴旋转 35 度，然后围绕 y轴旋转 27度。另一方面，如果用户分别在顶部和中部区域指定参数 Y=27,X=35 GAMBIT 将新系统围绕 y轴旋转 27度，然后围绕 x轴旋转 35度。两种操作最终生成的系统的方向不同。Offset 包含三个文本框，允许用户设定新的系统的原点相对于参考坐标系统的X、Y 和 Z 坐标。指定确定新系统的顶点 要通过顶点指定新系统的位置和方向，用户必须指定三个顶点（如图 52）：原点 X 轴 XY 平面 该系统原点的位置由 Origin 顶点确定。x 轴的方向由从 Origin 点指向 X axis 顶点的矢量确定。x-y 平面的方向确定使得它包含 x 轴矢量和从 Origin 顶点指向 XY 顶点的矢量。当用户选择选项时，Create Coordinate System 窗口的中部如下所示。PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 6对于选项有效的选择和设定如下。Origin 指定确定新系统原点位置的顶点。X axis 指定确定新系统 x 轴方向的顶点。XY plane 指定确定新系统 x-y 平面方向的顶点。指定系统标签 Label 为新坐标系统指定标签。调整坐标系统调整坐标系统 Modify Coordinate System 命令允许用户更改坐标系统标签以及默认系统参数类型。使用 Modify Coordinate System 窗口 要打开 Modify Coordinate System 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Modify 命令按钮即可。Modify Coordinate System 窗口包含如下选项和详细设定。Coordinate Sys 指定要调整的坐标系统。Type -Cartesian Cylindrical Spherical 指定要调整的坐标系统所有的坐标参数类型。Label 为坐标系统指定标签。激活坐标系统激活坐标系统 PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 7 Activate Coordinate System 命令允许用户激活一个现有的坐标系统。当用户激活一个坐标系统时，GAMBIT 将使用该系统作为用于诸如生成、移动和复制拓扑实体操作的默认参考坐标系统。使用 Activate Coordinate System 窗口 要打开 Activate Coordinate System 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Activate Coordinate System 命令按钮即可。Activate Coordinate System 窗口包含如下详细设定。Coordinate System 指定要激活的坐标系统。显示网格显示网格 Display Grid 命令允许用户激活并显示与任何现有坐标系统相关的网格。概述 当用户激活并显示一个网格时，GAMBIT 将在图形窗口中显示一套矩形平面网格。网格的尺寸相对于与之相关的坐标系统来确定。该网格总是平行于直角坐标的一个坐标面但是可以和坐标系统的原点有一定的偏移。使用鼠标来生成顶点 当该网格显示于任意图形窗口的一个象限时，GAMBIT 允许用户通过鼠标生成一个点无论 Create Vertex 窗口是否打开。要通过鼠标生成一个点，在希望的点的位置Ctrl-right-click 即可。GAMBIT 将在选择的位置生成该点该位置确定作为网格平面与通过关标位置的屏幕发现的交点。指定网格参数 要确定并显示网格，用户必须设定以下参数。坐标系统 可见性 网格定义 PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 8 Snap option 网格类型 以下部分将详细说明上面列举的每个设定。指定坐标系统 GAMBIT 允许用户对于任意现有坐标系统确定和显示网格。当用户确定和显示网格时，GAMBIT 将激活与该网格相关的坐标系统。指定可见性 当用户确定和显示网格时，GAMBIT 允许用户指定显示该网格的图形窗口象限。用户可以指定该网格显示于所有象限的任何一个之中，但是每个指定的象限仅仅显示当前激活的网格。例如，用户不能同时显示一个 x-z 网格在一个象限而一个 y-z 网格在另外的象限。指定网格 要定义网格，用户必须通过 Display Grid 窗口中的 Plane、Axis、Offset、Minimum、Maximum和 Increment 设定设定它的方向、位置、维度和特征。这些设定定义如下。设定 定义 Plane 与网格平面一致的坐标平面 Axis 当前设定的网格值的平面的轴线。Offset 网格平面沿着 Plane 法向轴线关于坐标系统原点的位置。Minimum 网格平面沿着当前指定的 Axis 的最小坐标值。Maximum 网格平面沿着当前指定 Axis 的最大坐标值。Increment 沿着当前指定 Axis 的网格线之间的距离。指定选项 当用户生成网格时，GAMBIT 允许用户设定通过鼠标生成的所有顶点都嵌入该网格。当一个地昂电嵌入该网格时，它将在最靠近选择点的位置生成网格点而不是在选择点本身。要对于所有网格激活嵌入选项，选择 Display Grid 窗口底部的 Snap 复选框即可。指定网格类型 网格类型决定网格显示的方式。有两种网格类型选项：Points 和 Lines。当用户选择 Points选项时，GAMBIT 将以平行的点阵来显示网格。当用户选择了 Lines 选项时，GAMBIT 将以一些类相交的垂直线来显示网格。使用 Display Grid 窗口 要打开 Display Grid 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Grid 命令按钮即可。PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 9 Display Grid 窗口包含如下详细设定。Coordinate Sys 指定并激活相应于该网格的坐标系统。Visibility 指定该网格是否显示在当前激活的图形窗口象限中。（象限命令按钮）启用或者禁止一个或者所有象限网格的可见性。Plane 包含三个单选按钮允许用户指定包含该网格的直角坐标平面。Plane选项为 XY、YZ 和 XZ。Axis 包含两个单选按钮允许用户指定应用当前设定的网格坐标轴。例如，如果用户选择了 XZ Plane 选项，该 Axis 选项为 X 和 Z。如果用户选择了 Z Axis 选项，接下来的 Minimum、Maximum、Increment 和设定以及显示的网格值仅仅应用于 z 轴。X,Y,or Z Offset 指定网格平面沿着与指定 Plane 垂直的轴线偏移坐标系统原点的距离。例如，如果用户选择了 XZ Plane 选项，则该区域标签为 Y offset PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 10并允许用户指定该网格在 y 方向偏离原点的距离。Minimum 指定网格范围关于指定坐标系统测量的下限。Maximum 指定挽歌范围相对于指定坐标系统测量的上限。Increment 指定网格线或者网格节点平行列之间距离的增量。Update list 产生一个基于当前显示的 Minimum、Maximum 和 Increment 参数的均匀间隔网格线位置值的序列。在 Values 滑动列表中显示的值位于窗口的中部。Values 显示对于当前选定的网格坐标轴的网格线位置值列表。（注意：该滑动列表头指示相对于当前显示的值的平面和轴。例如，如果用户选择了 XZ Plane 和 Z Axis 选项，则该列表头为 XZ_plane Z Values。）该命令按钮和文本框位于滑动列表的下部右侧，分别允许用户按以下方式更改自动生成的网格线位置值。Delete 删除当前的一个网格线位置值。要从该滑动列表中删除一个值，选择该值（left-click），然后点击 Delete。Unselect 取消选择当前选定值。Delete All 删除所有当前滑动列表中显示的值。Value:允许用户调整当前显示值或者生成包含在该列表中的新值。要更改当前显示的值，从滑动列表中选择（left-click）该值，然后在 Value 文本框中输入新值并按下 Enter。GAMBIT 将自动将滑动列表更新反应调整的值。要生成一个新值，取消当前所有选定的值，然后在 Value 文本框中输入新值并按下 Enter。GAMBIT 将自动更新滑动列表来反应该新值。Options:-Snap 对于网格激活嵌入特性。嵌入特性将在以下方面影响顶点生成。如果用户选择了嵌入特性，通过鼠标生成的每个顶点将自动定位于最靠近选定点的网格节点位置。如果用户没有选中嵌入特性，通过鼠标生成的每个顶点将定PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 11 位于选定点本身的位置。Grid:包含两个选择按钮允许用户指定该网格以点阵（Points）的形式或者以一系列相交的垂直线（Lines）的形式显示。显示标尺显示标尺 Display Ruler 命令允许用户沿着当前激活的坐标系统的任意或者所有坐标轴显示标尺。要沿着任意坐标轴显示标尺，用户必须设定以下参数。显示状态(On 或者 Off)范围状态(On 或者 Off)间隔和子间隔数目 如果方位状态打开，用户必须也指定标尺范围的上限和下限。指定显示状态 显示状态决定该标尺是否显示在图形窗口中。要显示或者去除激活的坐标系统的特定坐标轴的标尺，在该坐标轴相应的 Ruler 区域分别选择 On 或者 Off。指定范围状态 范围状态确定对于特定轴线的标尺的上限和下限是由用户设定还是 GAMBIT 自动设定。要为一条轴线指定范围状态，选择相应的轴线的 Range 区域的 On 或者 Off 即可。范围状态设定的操作方式如下。如果用户对于任一坐标轴指定范围状态为 On，GAMBIT 允许用户在相应轴线的 Min和 Max 文本框中指定标尺的上限和下限。如果用户对于任一轴线指定范围状态为 Off，GAMBIT 将自动确定轴线标尺的上限和下限。当 GAMBIT 自动决定一条轴线的标尺的上限和下限时，它将构建一个理论边界框，它包为了所有模型区域，包括拓扑实体、坐标系统和标尺本身。该边界框代表一个矩形方体，它的边与全局坐标系统 c_sys.1 的坐标轴校准。当 GAMBIT 显示一个自动决定范围的标尺时，它将设定该范围使得该标尺恰好被边界框侧面包围。如果用户增加一条用户设定标尺的长度超过了当前边界框的界限，GAMBIT将增大边界框的尺寸来适应新的标尺尺寸。GAMBIT 也将条真所有当前显示的自动确定的标尺使得它们再次被边界框侧面恰好包围。指定间隔和子间隔 对于任何坐标轴的间隔数决定了 GAMBIT 沿着标尺显示标记和相应的数字的位置。字间隔数决定了数字标记之间的标记的步长。例如，如果用户设定标尺范围从5 到+5 有 10PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 12个间隔和 2 个子间隔，GAMBIT 将显示一个标尺，它包含数字标记位于5,4,3,2,1,0,1,2,3,4 和 5 以及无数字标记位于4.5,3.5,2.5,1.5,0.5,0.5,1.5,2.5,3.5 和 4.5。使用 Display Ruler 窗口 要打开 Display Ruler 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Display Ruler 命令按钮即可。Display Ruler 窗口包含如下详细设定。Ruler:包含一个三个选项按钮的区域这三个按钮控制工作的坐标系统的 X、Y 和 Z轴的标尺显示 On 或者 Off。Range:包含一个有三个选择按钮的区域，这三个按钮确定工作的坐标系统的 x(X)、y(Y)和 z(Z)轴的标尺范围是用户指定(On)还是自动确定(Off)。Min:包含一个有三个文本框的区域，这三个文本框用来指定当前工作的坐标系统的 x(X)、y(Y)和 z(Z)轴的标尺下限。Max:包含一个有三个文本框的区域，这三个文本框指定当前工作的坐标系统的x(X)、y(Y)和 z(Z)轴的标尺上限。Intervals:包含一个有三个文本框的区域，这三个文本框用来确定当前工作的坐标系统的 x(X)、y(Y)和 z(Z)轴的数字标记。Subintervals 指定所有显示的标尺上数字标记间隔之间的内部间隔数。摘要坐标系统摘要坐标系统 Summarize Coordinate Systems 命令允许用户显示（在 Transcript 窗口中）一个或者多个坐标系统的摘要信息。当用户摘要一个坐标系统时，GAMBIT 将显示四组相应系统的全局的 x、y 和 z 坐标。PDF 文件使用 pdfFactory Pro 试用版本创建 GAMBIT MODELING GUIDE：5：使用建模工具 13其中一组确定该系统的原点。另外三组确定从原点到 x、y 和 z 轴方向的单位矢量的端点。使用 Summarize Coordinate Systems 窗口 要打开 Summarize Coordinate Systems 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Summarize 命令按钮即可。Summarize Coordinate Systems窗口包含如下详细设定。Coordinate Systems 指定要在 Transcript 窗口中显示其信息的坐标系统。删除坐标系统删除坐标系统 Delete Coordinate Systems 命令允许用户删除一个或者多个现有的坐标系统。（注意：用户不能删除全局坐标系统 c_sys.1。）使用 Delete Coordinate Systems 窗口 要打开 Delete Coordinate Systems 窗口（如下图），点击 Tools/Coordinate System 子工具框中的 Delete 命令按钮即可。Delete Coordinate Systems 窗口包含如下详细设定。Coordinate Systems 指定要删除的坐标系统。PDF 文件使用 pdfFactory Pro 试用版本创建
