厦华液晶和高清的电路图原理和维修实例《厦华服务》第23期.pdf

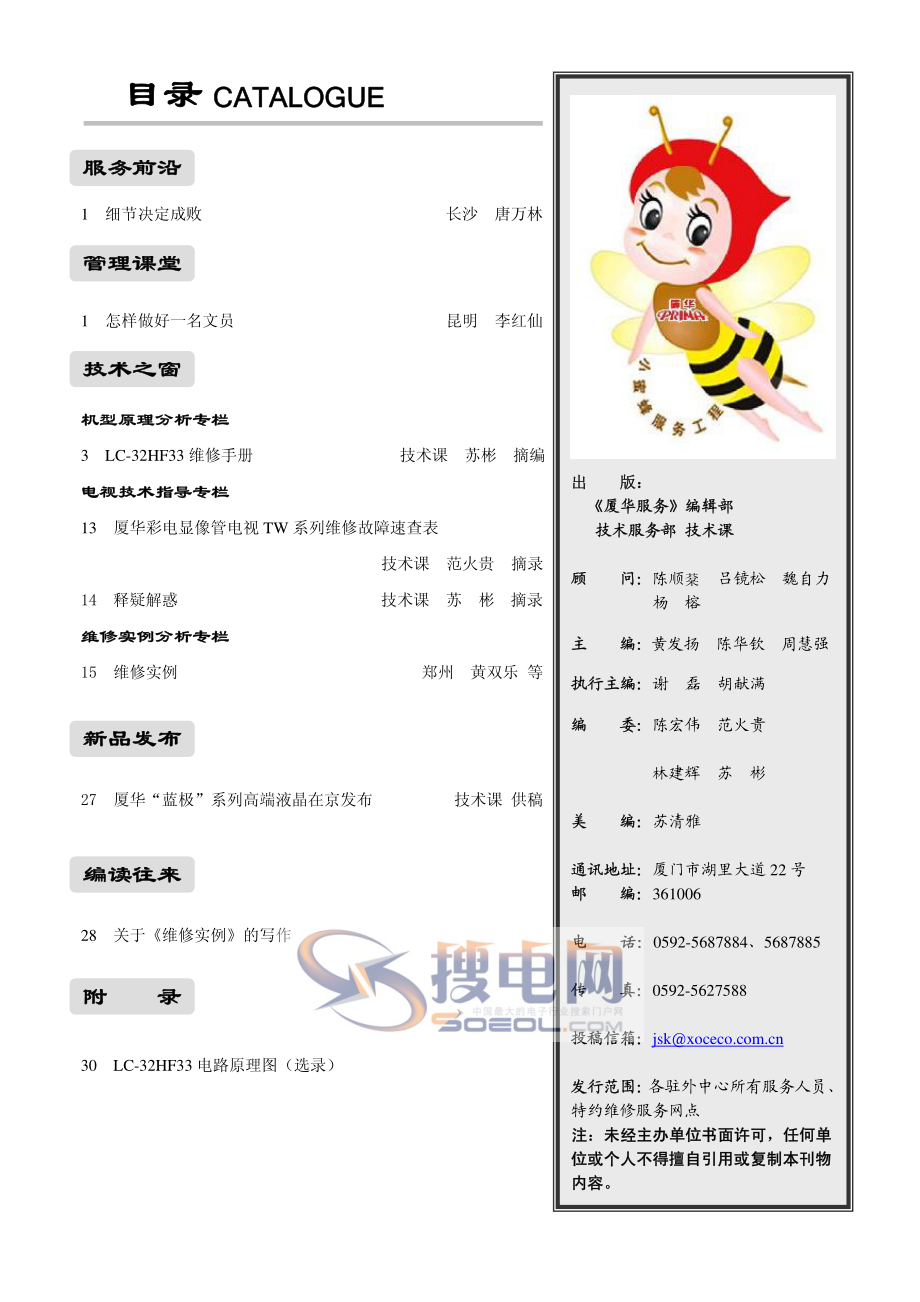

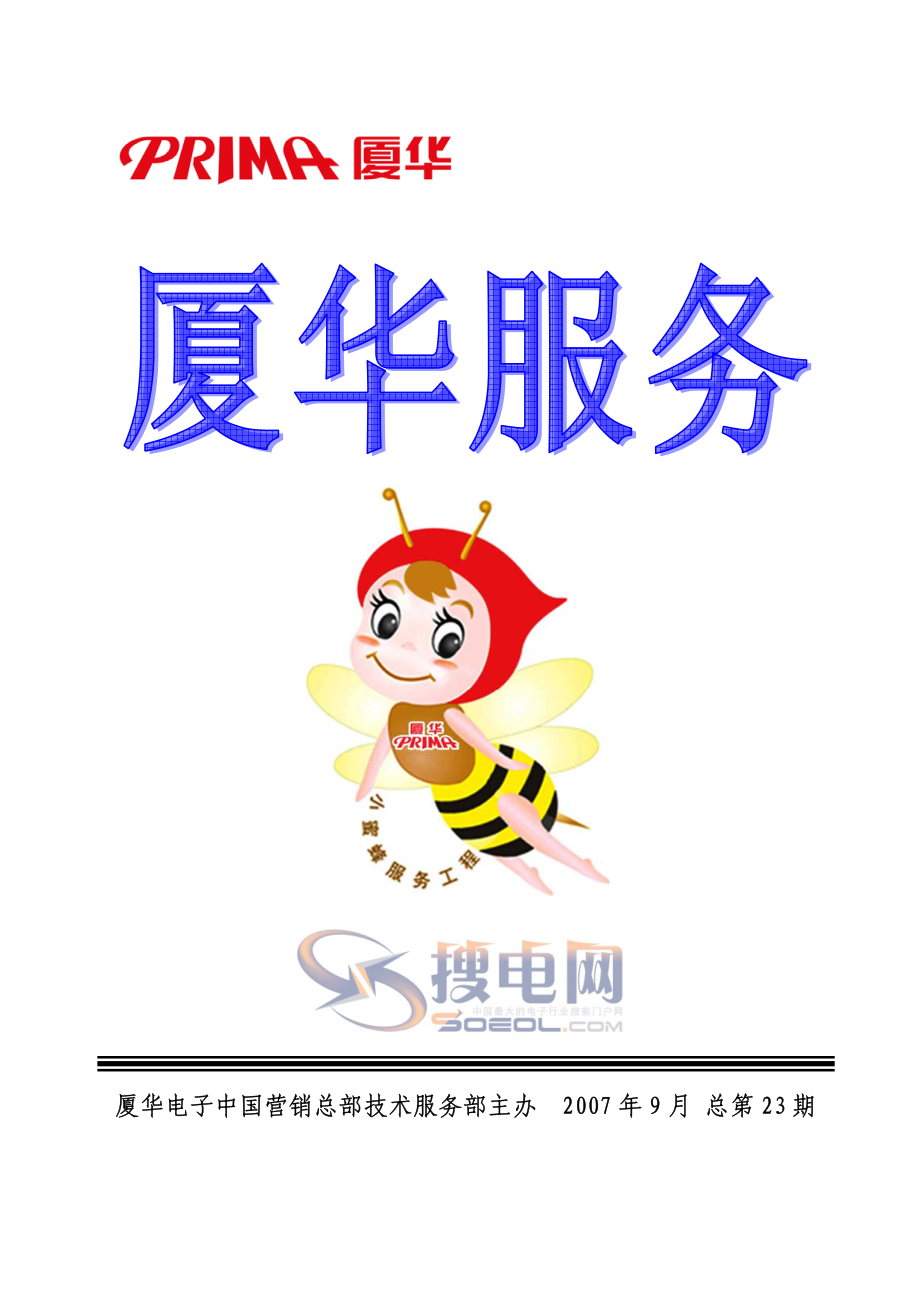

厦华电子中国营销总部技术服务部主办 2007 年 9 月 总第 23 期 厦华电子中国营销总部技术服务部主办 2007 年 9 月 总第 23 期 目录目录CATALOGUECATALOGUE 出 版：出 版：厦华服务编辑部 厦华服务编辑部 技术服务部 技术课 技术服务部 技术课 顾顾 问：问：棻陈顺 吕镜松 魏自力 杨 榕 主主 编：编：黄发扬 陈华钦 周慧强 执行主编：执行主编：谢 磊 胡献满 编编 委：委：陈宏伟 范火贵 林建辉 苏 彬 美美 编：编：苏清雅 通讯地址：通讯地址：厦门市湖里大道 22 号 邮邮 编：编：361006 电电 话：话：0592-5687884、5687885 传传 真：真：0592-5627588 投稿信箱：投稿信箱： 发行范围：发行范围：各驻外中心所有服务人员、特约维修服务网点 注：未经主办单位书面许可，任何单 注：未经主办单位书面许可，任何单 位或个人不得擅自引用或复制本刊物 位或个人不得擅自引用或复制本刊物 内容。内容。服务前沿服务前沿 1 细节决定成败 长沙 唐万林 管理课堂管理课堂 1 怎样做好一名文员 昆明 李红仙 技术之窗技术之窗 机型原理分析专栏 机型原理分析专栏 3 LC-32HF33 维修手册 技术课 苏彬 摘编 电视技术指导专栏 电视技术指导专栏 13 厦华彩电显像管电视 TW 系列维修故障速查表 技术课 范火贵 摘录 14 释疑解惑 技术课 苏 彬 摘录 维修实例分析专栏 维修实例分析专栏 15 维修实例 郑州 黄双乐 等 新品发布新品发布 27 厦华“蓝极”系列高端液晶在京发布 技术课 供稿 编读往来编读往来 28 关于维修实例的写作 附附 录录 30 LC-32HF33 电路原理图（选录）服务前沿服务前沿 细节决定成败 细节决定成败?长沙技术服务中心 唐万林长沙技术服务中心 唐万林 当今的家电行业竞争激烈，拼价格、拼技术、拼服务、拼促销等等应有尽有，当这些硬件上的比拼江郎才尽的时候，我们该拿什么来提升？在多年的服务中我深感到“细节”这两个字举足轻重，说细节决定成败一点也不为过。在这里我讲一个亲身经历的服务过程：一个洗脚城老板购买我司一批 LC-22H3 的机器，另有一台 PS-42D8 机器要求壁挂安装，送货、安装、调试，服务完毕后我们看效果，发现电视信号比较差，尤其挂在大厅的那台等离子效果很差，对整个营业场所的形象有很大的影响。奇怪的是用户并没有提出什么异议，后来询问用户才知道由于装修的原因才造成这样子，而且有线台也来维修过说不能解决问题。“将就吧”，用户的话语间有些无奈。看到这种情况，我抱着试试看的心态帮用户检修起有线信号：检修过程有些辛苦；但结果是好的：图象清晰。原因就是：装修工不小心弄断了有线信号线后胡乱接了一下，而断头在大厅的天花顶上；不足 50 公分高的天花顶上换了谁也不想爬上去钻，难怪有线电视台的维护人员说没有办法。我们的服务是完美的，用户的满意是不用说了。两个月后，用户的第二家洗脚城装修，我们又出现在现场，六十几台的 32 寸厦华液晶彩电订单是对我们服务最好的回报。(责任编辑：谢磊)(责任编辑：谢磊)怎样做一名好文员怎样做一名好文员?昆明技术服务中心 李红仙昆明技术服务中心 李红仙 自进入厦华做文员已有两年的日子，从不适应到适应，从不了解到了解，为了更好的做好本职工作，通过对平日工作的不断总结和摸索，我认为一个优秀的文员除了应该具备良好的素质，还应该具备良好的心态，能与用户进行情感沟通，在工作上追求完美的态度，思路上要条理清晰，工作过程要注重细节，方式方法敢于突破，敢于创新等。厦华服务 1 管理课堂管理课堂 一、良好的心态：文员的工作很烦琐，被用户当作出气筒也是常有的事情，没有良好的心态是做不好工作的。可能因上门不够及时，可能因缺配件暂时没处理好，可能因电视故障是软故障，可能因用户的电视故障是个例几乎很少见，可能因为等等，所有的可能都会导致用户大发雷霆，我们文员除了自己要保持良好的心态去面对用户的怨言、化解用户的埋怨以外，还要会开导用户，转移用户的思维，把用户的思维转移到我们的思维上来，必要时也可能给用户一个善良的谎言。良好的心态要学会自我调整，良好的心态是自己赋予的，作为厦会的文员我们拥有年轻，拥有这么好的锻炼机会，处在这么充满活力和朝气的队伍中良好的心态是必不可少的。二、与用户的情感沟通：跟用户之间，虽然相互没有见过面，只是通过电话联系，你在电话这端，他在电话那端，说话客气些，态度诚恳些，语言和蔼些，处理问题及时些，多站在用户的立场去解决问题，用我们的真诚去打动用户，用我们企业文化的精髓去感染每一位用户，用我们的执着、耐性去征服用户。中国传统的文化礼仪同样适用于企业管理，制度之下，人与人之间，不可能没有情感。比方说，用户电视机出问题打电话要求维修时，我们的工作是被动的，但回访这项工作，不管是维修用户的回访，还是新购机用户的回访，我们的工作是主动的，现在有很多的厂家都在做回访，对于用户来说，如果我们的回访没有自己的特色，没有让用户打动的地方，我们就相当于没有回访，跟其它厂家没有区别。而我认为最能打动用户的，购机前可能是价格，外观，知名度，促销时的各种承诺，馈赠的小礼品等，但当成为我们的用户之后，能够打动用户的就是我们的强有力的售后服务，其中就包括承诺的兑现，时常的与用户情感沟通。三、善于总结，关注过程，注重细节 工作有条理，注重细节，文员的工作内容比较丰富，比较琐碎，日事日清，不要透支明天的时间。力求从琐碎、繁杂的工作中理头绪、整思路、找规律是我进入厦华两年来一直保持的工作方法，每天在上班的路上我都会想今天大体上要完成哪几项必须得完成工作，没完成就不让自己下班，这样既让自己工作起来更轻松，又避免因杂乱而把重要的工作忘记了，同时也不增加第二天的工作量。注重细节也是必不可少，比方接电话时电话号码多重复一遍，尽量问清楚机型，出现特殊情况做好备注，回访时看看地址看用户是做生意的，还是上班族等等，节假日多安排回访，细心是我们的特长和优势，忽视了细节就等于失去了我们的优势。四、敢于突破，敢于创新：刚来厦华做文员时，对中心工作流程不太了解，每天有 2/3 的时间都用在了接电话，在感到工作量大的同时，我也意识到漏洞的存在，经与主任讨论后，是他帮助我，教会我怎样做人和做事，才有我在厦华到今天。在平日的工作中，敢于突破，敢于创新，在不违背公司相关的规章制度，对我们工作的开展是很有帮助的。我们处在高度信息化的时代，把我们对2 厦华服务 技术之窗技术之窗 新鲜事物敏锐的洞察力用于我们的工作，改进我们的工作方法，提高工作效率，这是现代企业员工必备的素质。服务没有止境，创新更是永恒的旋律，只有我们带着思路做工作，才能不断提高，才能取得更好的成绩。以上是我的个人愚见，怎样做好一名文员？让我们共同来思索、交流、探讨。大家一起来分享各自的成功经验，把我们的信息工作做得更好，做好中心的管理员，领导的左右手。(责任编辑：谢磊)(责任编辑：谢磊)LC-32HF33 维修手册?技术课 苏彬 摘编技术课 苏彬 摘编 一、整机调试：进入工厂菜单方法 1、先按遥控器菜单按键，出现 User OSD 菜单。2、再依次按数字键 100?9?9?9，就会出现工厂 OSD 菜单，如下图：在工厂 OSD 菜单中选择“SOURCE”来选择不同的色温调整（PC/AV）；选择好 AV Source，选择并进入工厂菜单 Color Temp，选择相应的 AV 色温调整项，选择好 PC Source，选择进入工厂菜单的 ADC ADJ，执行 AUTOTUNE。软件程序复位 软件程序复位 1、选择 RECALL ALL 按?键。2、按信号源键退出工厂菜单。3、关机后再开机，完成软件复位。厦华服务 3 技术之窗技术之窗 二、主板工作原理分析 1、整机方框图 2、信号流程简述 信号流程简述 天线接收的射频信号 RF 进入一体化高频头 U101(TMIP-C2211W)，获全电视信号 TV-CVBS和第二中频信号 TV-SIF。从 U101 输出的 TV 视频 TV-CVBS 与 TV-SIF 送到主芯片 U400（MST9002）。AV、S-VIDEO、YPbPr 的视频信号也送到 MST9002；而它们的音频信也送到 MST9U88L。还有 VGA 及 HDMI 的视频和音频信号也都送到 MST9002。主芯片 U400（MST9002）是一片全功能大规模专用集成电路，它能实现 HDMI 接口处理、视频解码、视频开关选择、A/D 和 D/A 变换、隔行/逐行处理、模式变换、OSD 和低压差分输出处理等全部功能；另外，它还具有音频选择和处理功能，MCU 的功能等。经 MST9002 处理的视频信号，送出 4 对差分信号和 1 对时钟信号供液晶屏显示。MST9002处理的音频信号，经 U601(TL062CD)音频预放大器预放大后分两路。一路送到伴音功放 U600（TDA7266D），经放大后送往喇叭；另外一路送耳机接口。U401(MX25L400)是 FLASH 程序存储器，主要存储系统程序；U402（M24V32）是数据存储器，主要存储用户设置的数据。4 厦华服务 技术之窗技术之窗 整机背面图 3、单元电路原理分析 单元电路原理分析 1、逻辑板供电电路（屏供电电路）以 Q700(A04411)、Q701、Q702 为核心组成的屏供电电路。开机时，U400(MST9002)发出PANEL ON 信号，Q702 截止，Q701 饱和导通。Q700 的4脚（G使能端）被置为低电位，Q700进入工作状态输出 5V 屏供电。2、5VA 电路 以 Q704(A04411)、Q705、Q707 为核心组成 5VA 电路。开机时，U400(MST9002)发出 POWER ON 信号，Q707 截止，Q705 饱和导通。Q704 的4脚（G使能端）被置为低电位，Q704 进入工作状态输出 5VA 供电。厦华服务 5 技术之窗技术之窗 3、背光开启电路 以 Q708 为核心组成背光开启控制电路。开机时，U400(MST9002)发出 ON-PBACK 信号，Q708 截止，BL-ON 背光开启信号变为高电平开启背光。4、U400(MST9002 电路图上为 MST9E19A)内部 1.8V 供电电路 以U701(MP2106)为核心组成，将5V输入降压到1.8V输出供给MST9002内部使用。U7011脚为软启动端，外接电容 C722 到地；2脚为稳压端，R717,R718 为取样电阻；3脚为公共端；4脚为基准电压端；5脚为启动端；6脚为保护端；7脚为输入端；8脚为输出端。5、U400(MST9002)内部 3.3V 供电电路 以 U702(AIC1084-33PM)为核心组成，将 5V 输入降压到 3.3V 输出供给 MST9002 内部使用。AIC1084-33PM 是输出电压可调的三端稳压 IC，电路图中将调整端 ADJ 直接接地并配合上相应的滤波电容可得到稳定的 3.3V。实际应用中要加散热措施。6、程序存储 IC(U401-MX25L4005)如果 U401 本身异常或者和 CPU 通信异常将会引起白屏、黑屏等故障现象。U4011脚 CE为 IC 片选引脚；2、5脚 SO,SI 为内部存储区域选择；3脚 WP 为存储存储器读选通信号；6脚 SCK 为时钟信号。检修时可通过 CPU 总线电压判断 IC 是否损坏。6 厦华服务 技术之窗技术之窗 7、数据储存器 U402、U403 主要存储用户设置的信息，例如：图像、声音等。8、U400(MST9002)晶振与复位电路 由 U400 外接 X400(14.318MHZ)组成晶振电路；U400 205 脚外接 Q400 为核心的上电复位电路。判断 CPU 是否正常工作应检修 CPU 供电、晶振、复位、总线电压是否正常。9、VGA 接口处理电路 U105(M24C02-WMN6TP)的作用是存储 VGA DDC 信息（VGA 图像的分辨率、颜色、亮度等信息）。D111、D112、D113 是保护二极管，防止 VGA 接口在热拔插过程中产生的浪涌损坏相关器件。ZD120、ZD121 也是防止浪涌的保护二极管。?、静音控制电路 由 Q801（PMBS3904）为核心组成，此电路具备上电静音和遥控静音作用。上电静音主要作用是开机瞬间防止噗噗声；遥控静音是当用户按静音键时起作用。控制原理是通过控制伴音功放使能端来关闭/开启功放，达到静音效果。三、电源板工作原理简述 待机待机：220V的交流电经过一系列的EMI器件（L904、L905、C902、C903等）后到整流桥（BD901），然后得到 310V 左右的电压。一路通过 T9011、3两脚给开关管 Q903 D 极供电，另外一路通过 R963 给 IC903（LD7575PS）提供启动电压。IC903（LD7575PS）内部开始启动，启动后在Q903 D 极输出高频脉冲，在变压器 T9015、6脚感应出电压。经过 D916 整流、C915 储能后给 IC903（LD7575PS）5脚供电，IC903 进入正常工作。T901 将能量传递到次级经 D905、D914整流后输出 12V（伴音功放供电）和 5V 电压（待机电压）。稳压电路由 IC908(AZ431)、IC907(光耦)为核心组成。当输出电压变化时，通过 IC907、IC908 反馈给 IC9032脚，IC903 通过改变开关管驱动脉冲的占空比来控制开关管导通时间从而达到稳压目的。IC9033脚外接电路 厦华服务 7 技术之窗技术之窗 为过流检测电路，当过流时 IC9033脚电压达到内部比较器门限电压，内部比较器翻转，关闭开关管工作达到保护作用。IC9031脚为内部振荡频率设置引脚。主板图 主板图 电源板图 电源板图 8 厦华服务 技术之窗技术之窗 开机开机：CPU 发出一个 PS-ON 信号，Q904 导通，IC904（光耦）动作。开启了IC901(FAN7529MX-PFC 控制 IC)、IC902(TEA1532AT-24V 控制 IC)供电电路。供电电压由T9015、6脚感应出电压，经过 D913 整流、C918 储能后提供。IC901、IC902 进入工作状态。IC901 工作，从7脚输出脉冲控制 PFC 开关管 Q901 处于开关状态。在 Q901 D 极输出高频脉冲经 L906 储能，D902 整流后将电压提升到 400V。IC9011脚为稳压控制端，4脚为电流检测端。IC902 工作，从 IC7脚输出脉冲控制开关管 Q902 使之工作在开关状态。通过开关变压器 T902 耦合到次级，经 D906、D918 整流，C936、C927 滤波后输出 24V 电压（提供给背光板）。稳压环节由 IC906（AZ431）和 IC905（光耦）为核心组成。24V 电压经IC910(TPS40200DR)、Q960(AO4411)组成的降压电路后产生 15V 电压。IC6脚为电流检测端，5脚作用为消除绕组剩余磁性，4脚为控制端，3脚为保护端。厦华服务 9 技术之窗技术之窗 四、故障检修流程 1、死机（LED 灯不亮）2、无画（LED 橙色）10 厦华服务 技术之窗技术之窗 3、画异 4、无声 厦华服务 11 技术之窗技术之窗 5、按键板 五、维修资料 CN700 插座 符号 功能 实测电压（V）ON/PBAI 背光开启控制 4.94 PS-ON/OFF 开/关机控制 2.389 ADJ 背光亮度调整 4.12 CN401 插座 符号 功能 实测电压（V）KEY0 按键 3.3V KEY1 按键 3.3V IR 遥控 3.46 LED-R 指示灯 4.88 5VSTB 待机电压 4.91 CN400 插座 符号 功能 实测电压（V）5VSTB 待机电压 4.9 RXD 数据接收 3.3 TXD 数据发送 3.3 WP 外部程序存储器读选通信号2.97 总线电压：SCL 3.3V SDA 3.3V（责任编辑：胡献满、陈宏伟）（责任编辑：胡献满、陈宏伟）12 厦华服务 厦华彩电显象管电视 TW 系列常见故障速查 厦华彩电显象管电视 TW 系列常见故障速查（代表机型：TW2996）（代表机型：TW2996）故障现象 故障现象 位号 1 位号 1 器件规格 1 器件规格 1 位号 2位号 2器件规格 2 器件规格 2 02J0|缺色 02Ja|缺色-缺红 02Jb|缺色-缺绿 02Jc|缺色-缺蓝 N401 IC_TDA6111Q N402/N403 IC_TDA6111Q 01A0|无光栅(黑屏)N800 贴片 IC_TB1307FG 04Da|按键不良-无作用 N200 IC_24LC32A/P 烧 模拟板部件（货号6TW0015310）01A0|无光栅(黑屏)N500 IC_STR-G9656 01A0|无光栅(黑屏)N501 IC_TLP621-GB 01A0|无光栅(黑屏)N502 IC_KA7805 01E0|不同步(滚,抖,扭)N300 IC_STV8172A 01A0|无光栅(黑屏)FBT BSC31-1938B（配三星 CRT）01A0|无光栅(黑屏)T302 行激励变压器 _DE2827 04F0|遥控不良 N901 IC_HRM138BB3006 01A0|无光栅(黑屏)FU500 保险丝 _50T T4A 250V 01C0|灵敏度低（信号弱）TUENR100 调谐器_TDQ-6FT/116X-T 01Aa|无光栅(黑屏)-不亮 T500 电源滤波器 _LCL-21(UL)T501 电源滤波器_LCL-21(UL)01Ia|非线性失真-行 L301 行线性线圈 _HL1830H-X30-1 01Aa|无光栅(黑屏)-不亮 T502 开关变压器 _SD4926B 01B0|无图像 Z102 声表面滤波器 _K6317M30Z101 声表面滤波器 _K7262M3001Lb|亮度差-太暗 C413 瓷介容 _CT_B_2KV_152K 01A0|无光栅(黑屏)V305 MOS 管 _BSN304_ 编带 技术之窗技术之窗 厦华服务 13 01A0|无光栅(黑屏)C515 电解 _LS_450V_220uF_M(D25)V303 晶体管 _2SC5931 03A0|无伴音 N601 IC_TA8246AH 01A0|无光栅(黑屏)D500 整流器 _T3SB60 N503 IC_uPC574 01A0|无光栅(黑屏)D515 快恢二极管 _BYT56M D513 快恢二极管 _TRU4YX 技术之窗技术之窗 （责任编辑：范火贵）（责任编辑：范火贵）释疑解惑 释疑解惑 （新机型部件板检修提示）1、LC-26HU26 EY 主板常见故障检修 故障现象 故障现象 元件位号 元件位号 器件规格器件规格检修方法 检修方法 TV 无伴音，TV 无伴音，AV 伴音正常 AV 伴音正常 Z3 K7257 将1000pF的瓷介电容跨接在Z3的输入和输出端之间，如果 TV 有伴音，可以判断 Z3 损坏。TV、AV 均无伴音 TV、AV 均无伴音 NV1 R2S15102用表笔触 NV1(R2S15102)伴音功放的输入端，无声音发出，可以判断 NV1(R2S15102)损坏。TV、AV 均无TV、AV 均无伴音 伴音 NS2 MST9U19排除伴音功放 NV1(R2S15102)不良的可能下更换 NS2。黑屏 黑屏 NS3 25X40VN测 RS2、RS3 电阻上的总线电压降为 2.8V 左右，可以初步判断 NS3 不良，可以通过软件升级解决问题。白屏 白屏 NS3 25X40VN测 RS2、RS3 电阻上的总线电压降为 2.8V 左右，可以初步判断 NS3 不良，更换 NS3 排除故障。黑屏 黑屏 NS2 MST9U19测 RS2、RS3 电阻上的总线电压降为 3.3V（正常），NS15、6脚电压升高到 5.2V，可以判断 NS2 不良。TV 正常，AVTV 正常，AV无信号 无信号 N4 PESD5VOL用示波器查看 AV 信号，经 N4 后信号畸变，更换 N4 后故障排除。N4 为抑制 AV 热拔插时产生的浪涌。14 厦华服务 技术之窗技术之窗 2、LC-26HU26 EY 电源板常见故障检修 故障现象 故障现象 元件位号 元件位号 器件规格 器件规格 检修方法 检修方法 有声无图 有声无图 N2 H2014 检测电源板插座 X1 上的电压，如果 12V、ON/OFF电压正常，而 PDRV1、PDRV2 电压异常，可以判断N2 损坏（在电源板上竖立的小电路板上）。空载电压正常，带载后吱一声就黑屏 空载电压正常，带载后吱一声就黑屏 N2 H2014 检测电源板插座 X1 上的电压，如果 12V、ON/OFF电压正常，而 PDRV1、PDRV2 电压异常，可以判断N2 损坏。没有 5V 电压 没有 5V 电压 N501 A6159 检测 N501 相关引脚电压来判断。输出偏低 输出偏低 R572 6.8K 检测 N507(STR-W6856)电压基本正常，开路测R572 阻值为 3.5K,更换后故障排除。异响 异响 L505 PFC 储能电感仔细查看 L505 发现引脚断开。PFC 电路不工作 PFC 电路不工作 N502 EH02 通过检测 N502 外围电压来判断。烧保险丝 烧保险丝 V501 K3469 开路检测 V501,可以判断出极间击穿。指示灯异常 指示灯异常 N508 9933B 开路检测其引脚对地电阻异常。有声无图 有声无图 N601 9945 检测其输出端对地短路。（责任编辑：苏彬（责任编辑：苏彬 陈宏伟陈宏伟 胡献满）胡献满）维修实例维修实例 机型：U2928 故障描述：三无 分析检修：开机测 B+及各负载电压都为 0V，测量整流桥输出 300V 正常，再检测 N503 各脚电压，第 6 脚、7 脚电压正常，但第 3 脚电压只有 0.2V 与正常电压相比偏低（正常电压为2.5V）因为 N503 三脚电压的高低是 IC N503 内部保护。检查 N503 三脚外围电路，发现 R509电阻已变为无穷大,更换 R509 后故障排除。郑州技术服务中心 郑州技术服务中心 黄双乐黄双乐 厦华服务 15 技术之窗技术之窗 机型：MT-2928 故障描述：无光栅 故障检修：测 B+电压 100V 正常，视放供电电压实测为 100V，说明为行没起振。测 N701（KB2511）的 26 脚电压为 12V。说明 N701（KB2511）的供电正常，测 R714 阻值正常，再测 N701（KB2511）的 5、6 脚电压和阻值均正常，怀疑是 N701（KB2511）的 1、2 脚行场同步信号输入问题，测其电压不是很明显，面且同步信号是从解码板输出的，检查解码板发现 5V-2 供电为 2.3V，说明问题出在 5V-2 供电，测 V504 输入电压只有 2V，断电检测发现FU502 烧断，更换故障排除。备注：分析 MT-2928 与 S 机芯有所不同，S 机芯 5V-2 没有会出现 X 射线保护。郑州技术服务中心 张民杰 郑州技术服务中心 张民杰 机型:MT-2968M 故障现象：无法遥控开机，一关机马上就开机，图象、声音正常。分析检修：根据故障现象，先测 CPU 供电（5V）、总线（约 4.8V）、复位等相关电压，均正常，基本排除 CPU 本身故障。分析故障应该在待机控制电路或遥控控制电路，从电路分析：遥控控制电路、待机控制电路由 V552、N501 等元件组成，通电测各关键点电压发现：V552各脚电压基本正常；再测 N501 各脚电压发现异常，其中 VD503 无供电，吸空 VD503、R504，测量发现 R504 已经开路，更换 R504（10 欧姆/1W）电阻，开机再关机，一切正常，故障排除。长沙技术服务中心 何观干 长沙技术服务中心 何观干 机型：MT-2968C 故障现象：蓝屏正常，OSD 正常，接信号出现花屏、马赛克、颜色异常等。分析检修：这个故障是 TC 机型的通病，多为存储器数据出错引起，总部也前后发了多个技改措施，但仍然有很多维修人员不知该如何处理，甚至更换了十几个存储器仍解决不了问题。根据多例此类故障维修积累的经验，对于这种问题一般只要在总线中进行三个数据的组合调整就可以解决问题，且无须开盖维修，具体组合如下：16 厦华服务 技术之技术之窗窗 菜单进入方法 数据组合1数据组合 1数据组合1数据组合 1数据组合1数据组合 1 数据组合1 数据组合 1菜单+8888选 CRT ADJ 项再选YUV-CBCR SW：0 0 0 0 1 1 1 1 菜单+1225选 SUB ADOR：20H再选 DATA：08 08 88 88 08 08 88 88 菜单+1225选 IC NAME：MST9883再选 SUB ADOR：10H再选 DATA：B8 BD B8 BD B8 BD B8 BD 另外如果出现搜台少或漏台现象，可按菜单+1225 进设计菜单选择 OPTION 项中的 TUNER小项将数据在 0 和 1 之间切换一下即可。长沙技术服务中心 唐万林 长沙技术服务中心 唐万林 机型：LC42HU27 Y 故障描述：自动关机（出现自动关机时蓝灯亮不开机）故障检修:1、开机测各组供电均正常，因为是不定时出现自动关机，只能先换主板。2、换完主板也有自动关机的现象，就试着敲击电源板，当敲到开关变压器时，指示灯蓝但无图无声。3、指示灯蓝说明副电源的工作是正常的，主电源已经停止振荡了，查看电源板上的开关变压器初级电路是否开焊、板裂，结果是 D514 正级与电路板虚连。结果：补焊 D514、LL4148 沈阳技术服务中心 董春雨 沈阳技术服务中心 董春雨 机型：HT-2978E 故障描述：不开机 分析检修:1、开机测 B电压 100V 正常；2、测 V302b 极无负压，行未工作；3、测 V301d 极电压为 0V，已完全饱和导通；4、测 N701 的 29 脚 VCC 电压为 10V 左右；5、测 N507 的 OUTE 脚为 10V 左右、测 N508 的 OUT 脚为 7V 左右；依次断开负载测，当断开高频头 7 脚 5V 供电脚时，有高压能正常开机，故障时 7 脚电压为 3.3V 左右，于是更换高频头，故障依旧；厦华服务 17 技术之窗技术之窗 6、怀疑负载没问题，可是限流供电端的问题，查看 VD512、R530 位置的板已烧黄，测 R530的电阻值已增大 10 倍为 3.3 欧,更换后故障排除。结果：更换 R530 0.33 欧/1W 沈阳技术服务中心 董春雨 沈阳技术服务中心 董春雨 机型：LC-32U16 21 故障描述：光栅左边亮右边暗，热机无光栅 分析检修：开机发现电源板两个电容 C547、C545 有鼓起现象，测电容两端电压为 16V 左右，而正常值应该是 24V，该电容为背光板供电（24V）的滤波电容，出现问题导致 24V 偏低，造成背光工作不正常，直致背光保护，更换 C547、C545（1000 uF/35V）,开机正常 福州技术服务中心福州技术服务中心 毛文昌毛文昌 机型：TV21A2 故障描述：亮度高时行扭动 分析检修：开机声音正常，图象在亮度变化快的时候出现明显的图扭动，监测+B 的电压都稳定在 110V，其他各组小电压都没波动的。认真观察发现在出现扭动的时候机器里面有行频偏的吱吱响。测量 N301 各组供电发现给 31 脚供电的 L361 的电感有点发黑，而且 2 端的电压有差 0.3V，拆下 L361 测量有阻值 2 欧姆的阻值，装上新的 0.33 欧姆 2W 电阻后故障排除。小结：L361 为 N301 的行驱动供电端电感，在亮度高的时候电流加大所以会产生行扭动现象。福州技术服务中心福州技术服务中心 陈为晃 陈为晃 机型：XT34F8THD 故障描述：不开机 分析检修：开机测+B 为 117V，有听到轻微高压声，电圧降为 71V。短接推动变压器次极，开机电压恢复正常。怀疑高压包坏更换后故障依旧。继而断开行部分接电烙铁做假负载电压降为 93V，说明是电源带载问题。吸空 V521（C2230），电压依旧。测 R525、R526(限流电阻)、VD511 均正常。关机测电源部份晶体管、二级管均无异常。而测 V509（电源管）E 极为 0.01v（正常为 0.03v），而 R526、R527 正常，即而吸空 VD511，开机电压恢复正常，说明 VD511软击穿更换（6v 稳压管），故障排除 福州技术服务中心 陈孝祥 福州技术服务中心 陈孝祥 18 厦华服务 技术之窗技术之窗 机型：HT3661E 故障描述：开机指示灯有变化、无高压，过一会 CPU 保护 分析检修：通电测得 B+186V 正常，38V 供电正常，12V 和 17V 偏低，分别为 8V 和 12V，断开这两路电压的负载电路，接上假负载电压能够正常，判断电源工作正常，主要故障应在12V 与 17V 的负载电路，查扫描电路 TDA4856 供电脚，没有发现对地短路或对地阻值异常，代换 TDA4856 故障未能排除，检查视放 12V 供电电路也没有发现问题，最后测视放 186V供电，发现保险电阻 R401 变质，更换后整机工作正常 小结：由于无高压一般问题出在扫描电路，此机由于 186V 供电无法到达视放 IC，造成 12V供电拉低，从而造成 TDA4856 无法正常工作 福州技术服务中心 吴生章 福州技术服务中心 吴生章 机型：MT-2975 故障描述：开机图像左侧有 8 厘米左右白色亮带，并有回扫线在其中 分析检修：根据现象分析，故障有可能出在视放板电路，开机测 R、G、B 输出端电压正常，更换 180V 滤波电容无效，仔细观察尾板元件，发现该机视放块 N403（TDA6111Q）被更换过，原机故障是不开机，网点修复后出现此故障，是否因网点维修不当造成人为的二次损坏？就再次用万用表仔细检查尾板，发现 N403（TDA6111Q）的 4 脚接地脚有细小板裂，补焊后开机正常。注：此类人为故障非常隐蔽，给维修工作带来极大麻烦危害，请所有维修人员应练好基本功，避免将故障再次扩大。大连技术服务中心 傅万虎大连技术服务中心 傅万虎关于 29F1 的维修的小结 1、闪红带：一般要检测 B+是否正常，（B+电压一般要在 185V 电压，如是 180V 就不正常），解决方法，调整电位器，更换电位器，使 B+电压为 185V。2、黑屏的检修方法：检测 CRT 板上的 H 电压为 4.05V（没有行同步的电压一般是在 8.03V），V 的电压是 4.03V（这两个频率 H 是 31.5K 时的电压，V 是 100HZ 时的电压）。转到 VGA 档，看是否有 VGA 的字符，如有那就是中间板到 CPU（W60P1）的问题，（如检测 CRT 板上的电压是正常的话，那一般是 V104 坏了）如转 VGA 不正常那就要检测 N801（74HC4538）的第七脚电压 4.7V 是否正常，R801 另外一端的电压在 TV 状态下是 0.66V,在 VGA 状态下是 4.77V，还要检测二次 B+电压是否正常，如不正常那一般是 R307(1 欧姆)电阻坏了、V306（IRF640）坏了（如是老烧 IRF640 的话那应更换 SR361），还有反馈到 TDA4856 的行脉冲是否正常，一 厦华服务 19 技术之窗技术之窗 般比较常出现的问题是 T D A 4 8 5 6 的第一脚的所接的电阻 R 8 2 4（1 0 0 K），还有 C 3 1 6（1 8 0 P）的电容。最常见的故障是 C R T 板上的排线虚焊，还有 C P U 板的切换开关 N 6（M 5 2 7 5 6）坏了。3、灯闪的检修方法:拔掉扫描板到电源板的开关机控制排线,在检测 B+电压是否正常如不正常那就是继电器那一路的问题(一般是继电器本身的问题或引脚虚焊),检测电源板到中间板的电压是否在 8 V、4 0 V、1 2 V、5 V。一般是 8 V M 电压不正常,一般是 8 V 的供电电容 C 5 4 2（2 0 0 0 U F）不良，还要看一下 B+电压是否会抖动，如是一般是光藕 N 5 0 1、电位器 V R 5 0 0 的问题，还有扫描板到中间板的连接的排线是否正常（数据通讯线的断掉也会引起此现象）如断开中间板到扫描板的数据线和断开扫描板 X 1 0 1，这时指示灯是不会闪的，如灯还闪那就要查电源板供电给中间板的电压是否正常，如不正常那就是重点检测 C O N 5 0 5 的 3 8 V，8 V M，8 V M，5 V S T，1 2 J，5 V J 等电压是否正常。如供电正常那就要检测 C P U 板和变频板的供电是否正常，（一般是中间板到变频板的供电 5 V 出现了问题）。总结：灯闪的维修方法：1，强制电源看电源供给中间板的电压是否正常？2，看中间板的C P U 板和变频板的通讯是否正常（变频板的供电是 5 V，1 2 V，最关键是看这 5 V 电压是否正常）3，还有扫描板到中间板的供电的排线是否有断掉。4、图象左右边被压缩中间拉伸，（M 型失真），一般是 W 6 0 P 1 的 2 8 脚，2 9 脚，2 7 脚的电压输出电不对，使的 S 矫正电容接错而导致。还要检测二次 B+是否正常，这二次 B+电压是在8 4 V 1 0 0 V 之间，图象的行场幅是靠 T D A 4 8 5 6 的第 6 脚的电压来调整二次 B+的大小来实现控制的，枕效控制是通过 T D A 4 8 5 6 的第 1 1 脚输出抛物波来控制 T D A 4 8 5 6 的第 3 脚，再来控制二次 B+的大小，从而实现枕效的目的。5、开机指示灯闪 故障检修；可以拔掉扫描板上的 X 1 0 2 这一排线(拔掉这排线就是让主电源起强制开机)开机检测 B+是否有输出,如 B+没有输出那要检测副电源板上的 2 2 0 V是否有到电源板(再检测 B+这一路是否正常,如不正常那要检测副电源板,经常是副电源板上的继电器虚焊),开机检测电源上的供给中间板的排插上的电压是否正常，电源板供给中间数字板的电压主要由如下组成：5 V J-这一电压是供给 R,G,B 切换块；：5 V S-这一电压是供给 C P U 板上的 C P U 和存储器；：1 2 V-这一电压是供给变频板；：8 V M-这一电压转变为 5 V 供给变频板。检测 8 V M 电压为 4 V(不正常,正常电压为 6.2 3 V)，该电压不正常会造成变频板的供电不足造成灯闪。顺着这一路检测发现 C 5 4 2 电容起鼓，更换 C 5 4 2（1 0 0 0 U/1 6 V）故障排除.故障分析:检测这种故障,首先要拔开 X 1 0 2着一排线看 B+是否正常,如不正常那要检测副电源是否正常(一般那继电器是最容易虚焊,造成2 2 0 V 没有供到主电源板上),还有B+本身是否20 厦华服务 技术之窗技术之窗 正常(如220V有到主电源板上那就是B+本身的问题,一般比较常见的故障是电位器,光耦的问题),还有检测电源板上的供电到中间板的电压是否正常?(电压的标识是 5VS、5VJ、12V、40V、8VM)一般灯闪重点检测 5VS、12V、8VM 这三个电压是否正常、如正常那断开中间板与扫描板的通信线拔掉,看是否还会灯闪，在确定供电正常的情况，那就是 CPU 板和变频板的问题。广州技术服务中心 沈正芳广州技术服务中心 沈正芳 机型：MT2951 故障现象：此机有时不能开机，有时开机又正常，多数情况下是冷机开机开不起来。分析检修：开机有光，白屏 TV 状态不能找台，但在 YPBPR 状态下图象声音都正常，证明行场扫描声音处理均正常，故障出现在 AV 切换与高频接收部分。拆开机先测高频头供电，发现只有 2V 明显不正常，再测其前级供电 R533 有 16，正常，再断开 N101（LA7805）后级，发现 5V 正常，但一接上 NV01（TC4052）后电厂电压即下降到 2V，说明 NV01（TC4052）已损坏，更换 NV01（TC4052）后开机正常。
