表面粗糙度的标注
教学目的和要求：
使学生较熟练掌握表面特征代号及标注方法。
教学重点及难点：
表面粗糙度符号、代号含义及标注方法。
教学过程：
概述：国标GB—T131—1993规定了零件表面粗糙度的符号，代号及七在图样上的标注方法，现今就国标中与表面粗糙度标注有关的基本规定作介绍。
相关知识点：表面粗糙度符号及代号
1、表面粗糙度的符号
：基本符号，表示表面可用任何方法获得。
：基本符号加一短划，表示表面是用去除材料的方法获得。
：基本符号加一小圆，表示表面是用不去除材料的方法获得。
2、表面粗糙度代号
在表面粗糙度符号的基础上，注出表面粗糙度数值及其有关的规定项目后就形成了表面粗糙度代号。
a1,a2——粗糙度高度参数代号及其数值
b——加工要求，镀覆，涂覆，表面处
理或其它。
c——取样长度或波纹度
d——加工纹理方向
e——加工余量
f——粗糙度间距参数值或轮廓支承长度率
表面粗糙度高度参数
3.2 用任何方法获得的表面粗糙度,Ra的上限值为3.2um。
3.2max 用任何方法获得的表面粗糙度，Ra的最大值3.2um
3.2 用去除材料方法获得的表面粗糙度，Ra的上限值为3.2um。
3.2max 用去除材料方法获得的表面粗糙度，Ra的最大值为3.2um。
3.2 用不去除材料方法获得的表面粗糙度，Ra的上限值为3.2um。
3.2max 用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2um。
1.6 用去除材料方法获得的表面粗糙度，Ra的上限值为3.2um，Ra的下限值为1.6um。
用去除材料方法获得的表面粗糙度，Ra的最大值为3.2um，Ra的最小值为1.6um。
用任何方法获得的表面粗糙度，Ry的上限值3.2um。
用去除材料方法获得的表面粗糙度，Ra的最大值为3.2um，Ry的最大值为12.5um。
用去除材料方法获得的表面粗糙度，Rz的最大值为3.2um,最小值为1.6um。

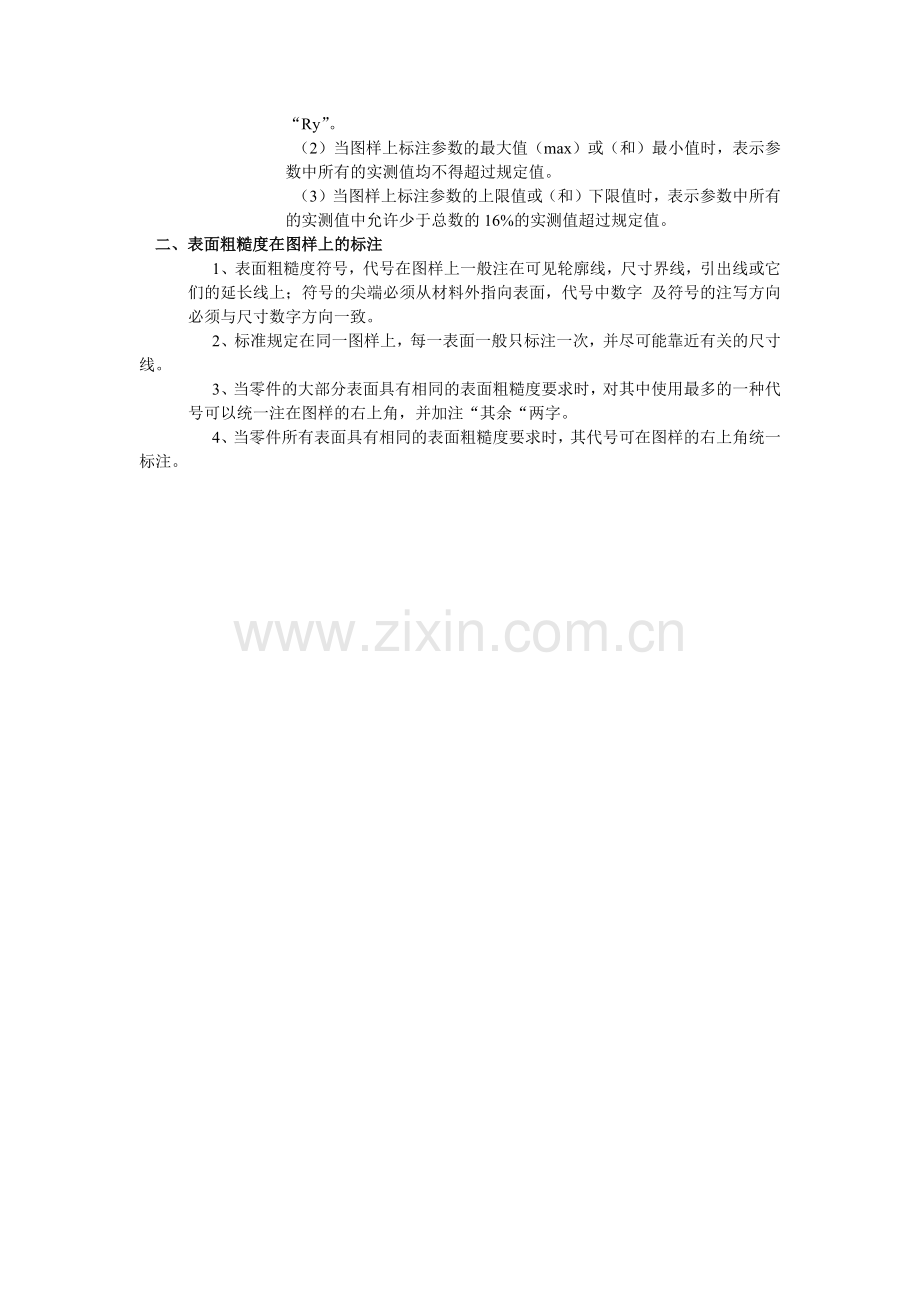

注意：（1）高度参数采用Ra时，参数值前可不标注参数符号“Ra”，而采用参数Rz或Ry时，参数值前应标注相应的参数符号“Rz”和“Ry”。
（2）当图样上标注参数的最大值（max）或（和）最小值时，表示参数中所有的实测值均不得超过规定值。
（3）当图样上标注参数的上限值或（和）下限值时，表示参数中所有的实测值中允许少于总数的16%的实测值超过规定值。
二、表面粗糙度在图样上的标注
1、表面粗糙度符号，代号在图样上一般注在可见轮廓线，尺寸界线，引出线或它们的延长线上；符号的尖端必须从材料外指向表面，代号中数字 及符号的注写方向必须与尺寸数字方向一致。
2、标准规定在同一图样上，每一表面一般只标注一次，并尽可能靠近有关的尺寸线。
3、当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余“两字。
4、当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注。
