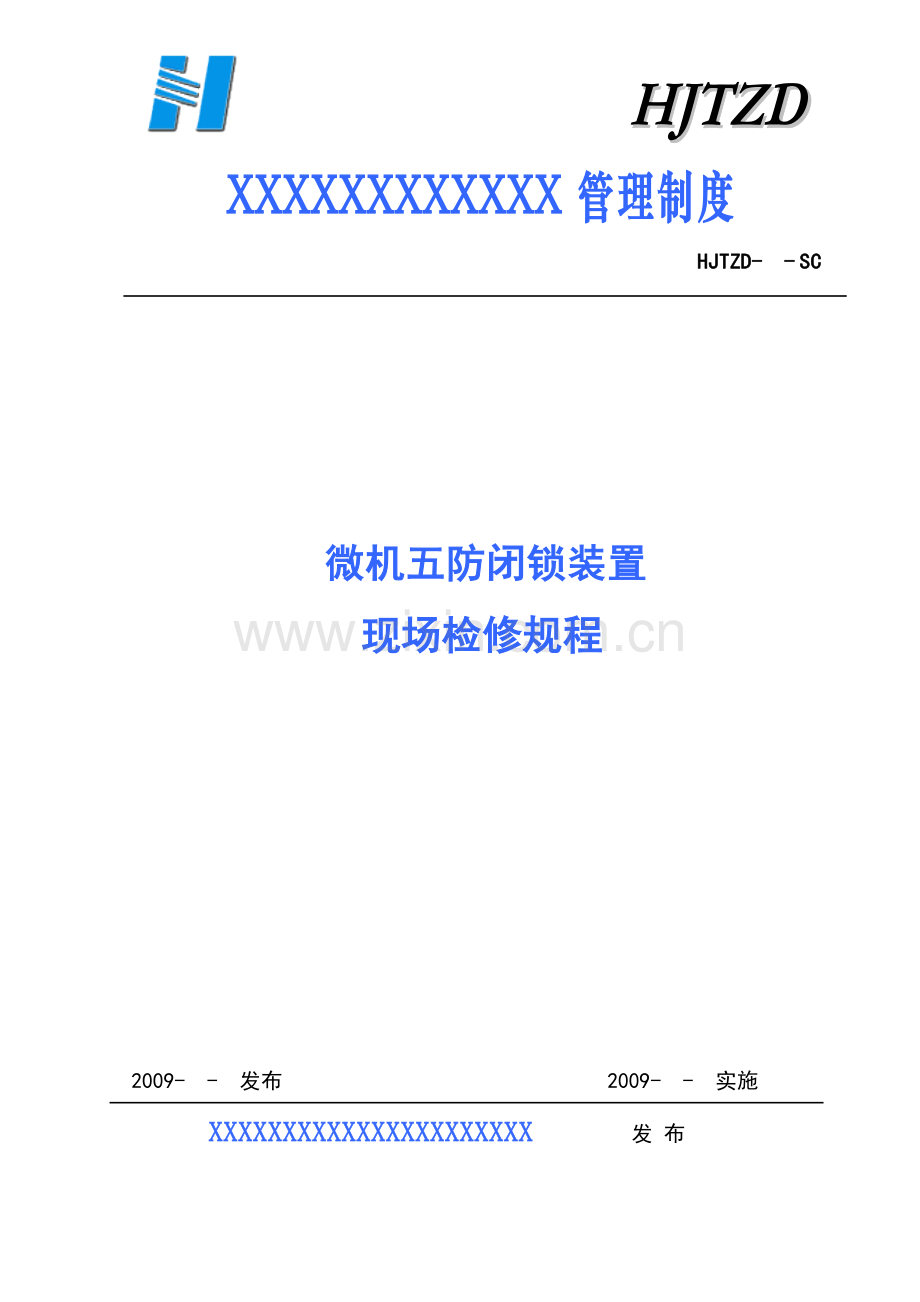

HJTZDXXXXXXXXXXXX管理制度 HJTZD- -SC微机五防闭锁装置现场检修规程2009- - 发布 2009- - 实施XXXXXXXXXXXXXXXXXXXXXX 发 布III目 次前 言II1范围12引用标准13术语和定义13.1实遥信13.2虚遥信13.3未投运设备23.4并行任务与连续任务23.5无状态与不确定状态24DNYS-1D型电脑钥匙常用功能介绍34.1中止34.2锁码34.3跳步34.4清票34.5背光45系统的基本防误原理及操作步骤46微机防护系统最常见的维护工作56.1改变接线图中的标签56.2改变设备编号56.3改变设备双重编号76.4用户管理76.4.1增加用户86.4.2删除用户86.4.3改变一用户的级别或班组86.4.4更改权限86.4.5更改自己的密码96.5检查锁具的锁编码是否正确96.6检修锁具的编码锁96.7修改无限码96.8修改集控站的设备双重名称的注意事项10前 言本规程按GB/T 1.12000标准化工作导则第1部分：标准的结构和编写规则和DL/T 800-2003电力企业标准编制规则的要求，结合我厂的实际设备系统情况而制定。本规程适用于XXXXXXXXXXXXXX一期2670MW机组微机五防闭锁装置现场检修，包括了我厂微机五防闭锁装置的检修项目、检修方法及应达到的技术标准，是我厂微机五防装置检修及日常维护、学习培训的基本依据和标准。生产副厂长、总工程师、检修部主任、副主任、有关专业技术人员和电气检修人员应熟知本规程。本规程在执行过程中，应根据现场实际情况，从保证人身、设备安全的角度出发，以提高机组经济效益为目标，及时提出修改意见，上报厂技术管理部门，以便再版时修订。本规程自发布之日起实施本规程由XXXXXXXXXXXXXXXX标准化委员会提出本规程由策划部归口管理本规程由检修部负责起草本规程主要起草人： 审 核： 审 定： 批 准： I微机五防闭锁装置现场检修规程1 范围本规程规定了XXXXXXXXXXXXX微机五防闭锁装置的校验内容、检验要求及校验方法。本规程适用于XXXXXXXXXXXXX继电保护工作人员在微机五防闭锁装置进行的现场检修工作。2 引用标准下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，也鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。发电企业设备检修导则(DL/T 8382003)继电保护和安全自动装置技术规程（GB/T 142852006）继电保护和电网安全自动装置检验规程(DL/T 9952006)UM-UT2000IV-001操作票专家系统使用说明书操作票专家系统使用说明书3 术语和定义下列术语和定义适用于本规程。3.1 实遥信 本意是可以直接从现场采集到的设备状态，虚遥信则是五防系统记忆的设备状态。在IV型与操作票专家系统中，所以设备的状态通常定义为虚遥信即可。如果某一设备的属性定义为实遥信，那么，该设备在电脑钥匙回传后不会因电脑钥匙回传而变位，被定义为实遥信的设备只接收来自其它系统（如监控系统、调度系统、综合操作屏等）的设备状态。3.2 虚遥信被定义为虚遥信的设备，电脑钥匙回传，从监控接收的设备状态等都会使其变位，因此，为保证能够在监控系统不正常的情况下也能正常使用IV型与操作票，应尽可能地将所以设备定义为虚遥信。通常实遥信只在集控站方式下（或特别指明的情况下）使用；例如：集控站方式下，主站与监控系统通讯，子站不与监控系统通讯，主站与子站之间通过拨号通讯时，系统中的所有开关应定义为实遥信。3.3 未投运设备“未投运设备”是指尚未投入运行或实际系统中根本不存在的设备（但设计中存在）未投运设备也应输入设备编号，逻辑公式可以输入也可以不输入。如果某设备的逻辑公式中包含未投运设备，则该未投运设备的对逻辑公式的结果不会造成任何影响，即在进行五防判断时系统不判断未投运设备的状态。3.4 并行任务与连续任务UT-2000型系统允许用户持多把电脑钥匙同时操作多个任务，这种任务成为并行任务，并行任务所操作的设备之间没有闭锁关系；传票时并行任务必须传送到不同的电脑钥匙。所谓连续任务是指有先后关系的任务，比如有两个任务，第一个任务是某线路需要停电检修，第二个任务则是在该线路检修完毕后恢复送电，这两个任务便是连续任务，第二个任务必须在第一个任务完成的基础上进行，如果第一个任务取消，则第二个任务也就会随同取消；为保证任务的连续型，传票时必须将连续任务传送到同一把电脑钥匙。彼此之间没有闭锁关系的两个或多个任务如果不需要并行操作也可以按连续任务的方式将它们传送到一把电脑钥匙。3.5 无状态与不确定状态“不确定状态”是对五防系统记忆的状态而言，“无状态”则是对从监控系统接收的设备状态而言。当UT-2000开出操作票并传送到电脑钥匙后，用户即可以持电脑钥匙对设备进行操作，操作结束后再将电脑钥匙中保存的操作结果回传；在电脑钥匙接收完操作票至电脑钥匙将操作结果回传这段时间内，该操作票中所操作的设备状态为不确定状态。“无状态”则是指从监控系统中接收到的设备状态是不可靠的，或者说监控系统无法正确地采集到该设备的状态，该设备的状态不可以做为开票的依据。在五防系统进行五防判断时，如果与要操作的设备相关联的设备中有“无状态”或“不确定”状态的均不可以操作。4 DNYS-1D型电脑钥匙常用功能介绍4.1 中止中止即中止回传，是指操作票没有操作完毕而执行的一种回传。通过主菜单回传中止回传进入本菜单项。操作票都操作完毕进入本菜单项会给出“所有操作票都已操作完毕，不能进行中止回传” 的提示。进入后，会提示“钥匙等待中止回传”，就可以将电脑钥匙放在传输座上回传。回传结束自动返回到主菜单。4.2 锁码锁码菜单项可以检查当前RFID编码的值。并映射出相应的设备名称。通过主菜单锁码进入本菜单，即可读取RFID码值。若有此码值的设备名称，会显示出。若无此码值得设备名称，会显示“无此设备的汉字编号”。按返回键返回到上一级菜单。4.3 跳步“跳步”操作是指当锁具等出现异常，用电脑钥匙不能解锁，经主管领导批准后，进行强制解锁操作，而电脑钥匙仍显示当前项（已强制解锁操作过的项），需要电脑钥匙跳过本项，以便于后续项的正常操作。当进入主菜单的跳步功能项后把电脑钥匙插入跳步钥匙内，电脑钥匙将进行跳步钥匙识别，大约5秒左右，电脑钥匙显示：跳步成功。此时拔出跳步钥匙，电脑钥匙会显示下一项后继续操作。如跳步不成功重复上述步骤。4.4 清票 当用户接收完一张新的操作票，不想操作该操作票或不想回传操作结果，可通过拨动Right或Left键来选择主菜单上的“清票”功能项，并按确认键后， 将会显示以下界面： 警告！本项操作将清除当前操作票，如果您不想清除操作票，按取消键，否则，按确认键 取消 确认按下确认键即可完成清票的操作，然后按返回键返回主菜单界面；也可按下返回键直接返回主菜单界面，而不进行清票操作。电脑钥匙清票闭锁软件上也需要进行清票操作，在菜单“操作票”下点击清除操作票。4.5 背光本菜单项的功能是打开或关闭背光，通过主菜单管理背光进入本菜单项。通过方向键选择打开或关闭。按返回键返回到上一级菜单。每次开机时默认背光是关闭的，需要用时在打开。5 系统的基本防误原理及操作步骤UT-2000型微机防误操作系统以微型计算机、传输适配器、电脑钥匙、闭锁设备和锁具为核心设备，在系统调试时预先输入了使用本系统的变电站或发电厂的接线图及防误规则，并记忆保存了所有需要闭锁的设备状态，系统还可以通过监控系统或UT-2000系列综合操作系统得到现场的设备实际状态。当运行人员接到操作任务时，首先以合法的用户身份登录到系统，然后在系统接线图上以点击将要操作设备的方式对操作过程进行模拟，如果被点击的设备的操作符合“五防”逻辑则该操作加入到操作票中，如果被点击的设备的操作不符合“五防”逻辑则拒绝将该操作加入到操作票中，并给出拒绝加入的原因；如果安装有操作票专家系统，在模拟过程中系统还会自动或以手动选择、输入的方式插入二次操作及提示型操作，预演结束后可通过传输适配器将所预演的操作票内容传输到电脑钥匙中，安装有专家系统的用户此时可以将操作票打印出来，用户退出登录（不是停止运行），然后运行人员就可以持操作票及电脑钥匙到现场倒闸操作。操作时，运行人员按照操作票的顺序进行操作，当遇到需要手动操作的一次设备时，按照电脑钥匙的提示将电脑钥匙插入相应的编码锁内，通过其探头（有线或无线）检测操作的对象是否正确，若正确则显示正确提示信息，同时开放其闭锁回路或机构，这时就可以进行倒闸操作；当遇到需要由监控系统操作的设备时，则应按照电脑钥匙的提示将电脑钥匙插回到传输适配器的传输口，监控操作结束并且设备实际变位后，按照提示从传输适配器上拔下电脑钥匙，然后继续下一步操作；当遇到需要对遥控闭锁控制器或遥控闭锁装置解锁的操作时，则应按照电脑钥匙的提示将电脑钥匙插回到传输适配器的传输口，待解锁成功后再进行操作（手动或电动）；若在操作过程中将电脑钥匙插入错误的编码锁内，则不能进行开锁操作，同时电脑钥匙发出持续的报警声以提醒操作人员，从而达到强制闭锁的目的。全部操作结束后将电脑钥匙插回传输适配器传输口将操作结果回传。6 微机防护系统最常见的维护工作6.1 改变接线图中的标签该功能是用来修改接线图的标注，通常情况下该功能应是用来更正接线图上的错误标注，例如错误地将“0100”标成了“100”时可通过下述方法予以更正：选择菜单“系统维护”“接线图维护”“利用绘图工具修改接线图”，这时系统会切换到绘图界面，然后双击要修改的静态标签，会出现：在标签显示内容中输入要显示的内容，然后点击确认即可，修改完毕后要保存，选择菜单“文件”“保存”。6.2 改变设备编号选择菜单“系统维护”中的“修改设备编号”后出现设备编号替换窗口：在原设备编号框内输入原设备编号，新设备编号框内输入新设备编号，单击 确认 按钮，如果输入的原设备编号在系统中不存在或新的设备编号在系统中已经存在则会出错退出。在该设备的设备编号更改后，还会自动查找设备说明中含有原设备编号的设备，并询问是否改变该设备的说明；然后再自动替换逻辑公式中的设备编号，并给出逻辑公式中有原设备编号的设备名称；最后接线图中的原设备编号标示也用新的设备编号代替。在设备编号的替换过程中，系统只替换与原设备编号完全一致的编号，比如在将编号07替换成11时，系统不会替换型如07-1w或071的设备编号，也正因如此，在完成一次替换后该窗口会仍然打开以便进行下一次替换工作，如果不需要再做其它替换的话单击一下 取消 按钮便可退出。在更改设备编号后，系统会提示电脑钥匙需要自学，这时需要做以下两步：（1）在C:Program FilesZHUTZJXTIV3目录下找到ColleCode.exe文件，双击打开，系统会提示如果这个设备的编号更改了，请点击“是”，然后输入新编号，在点击确认。重复此步骤直至修改完毕。（2）自学电脑钥匙，方法如下：选择菜单“通讯”中的“自学数据发送到型主机”或者“通讯”“发送自学数据” “自学数据发送到传到电脑钥匙时所用的型主机”，然后把电脑钥匙电源打开并放在一号座(用来接收操作票的传输座)上，等待电脑钥匙自学完成。注意遥控表内编号的更改。6.3 改变设备双重编号该功能是用来修改设备的双重编号，例如：将 10kV东风07开关 改为 10kV港口07开关。选择菜单“系统维护”中的“系统数据管理工具”后，系统会切换到系统数据界面，用户维护只允许修改 说明 这一列，例如将 河镇03开关 修改为 西施03开关。其他如顺序号、设备名、设备类型、闭锁属性、锁编码请不要改动。修改完毕后点击其他设备的说明即可全部保存，然后退出。6.4 用户管理选择菜单“其它”中的“系统用户管理”打开系统用户管理窗口：用户级别中：调试人员 技术人员 值班长 值班员（”表示级别高于）。不同的级别有不同缺省使用权限，但级别不等同于权限，高级别的用户可以根据具体情况设置低级别的用户权限。6.4.1 增加用户在现有用户输入框内输入一新的用户名，通过用户级别列表为该用户选择一个级别（级别设置只能设置比自己级别低的用户），通过隶属班组列表选择新增用户的班组（如果班组列表中没有所需的的班组，则可将鼠标指向该列表，单击鼠标的右键，选择菜单 修改班组 ，在班组修改窗口中增加新的班组或删除多余的班组），在用户新密码或确认新密码输入框内输入新增用户的一个临时密码，单击按钮 增加用户 便可增加新用户。6.4.2 删除用户从现有用户列表中选择要删除的用户，单击按钮 删除用户 便可将其删除。6.4.3 改变一用户的级别或班组从现有用户列表中选择要改变级别或班组的用户，利用用户级别列表重新设置该用户的级别，用隶属班组列表选择该用户所属的班组，在密码输入框内重新为该用户输入一临时密码，单击窗口中的 更改 按钮即可完成更改。6.4.4 更改权限选择一用户，单击按钮 更改权限 后出现权限设置窗口：窗口中选中的项目表示该用户拥有该权限，未被选中的表示该用户无此权限，灰色项目表示登录用户本人无此权限。6.4.5 更改自己的密码选择菜单“其它”中的“改变登录密码”后出现用户密码更改窗口：输入原密码和新密码，单击 确认 按钮，如果输入的原密码正确，并且两次输入的新密码完全一致，则密码修改成功，窗口关闭；如果输入的原密码或新密码有错，单击 确认 按钮不会改变原密码，窗口也不会关闭。6.5 检查锁具的锁编码是否正确 关闭电脑钥匙，把前面10个探头全部按下，然后打开电源开关，等到看到了主菜单界面再放开探头，进入“锁码”项，此时电脑钥匙提示“检查锁编码”，将电脑钥匙插入需要检查的机械锁或者电编码锁中，此时可以在电脑钥匙显示器上看到该锁码对应的汉字名称，用这个方法可以全面检查锁具的编码是否都正确。要是想检查状态检测器编码，就长按开锁按钮，等听到一声“嘀”的声音后，松开开所键，屏幕提示“检查合位状态码”，此时可以插到所有的合位状态检测器中检查编码是否正确。再长按开锁键，听到提示声后进入“检查分位状态检测码”状态，此时可以插到所有分位状态检测器中检查编码。再长按开锁键即回到“检查锁编码”状态。6.6 检修锁具的编码锁 打开电脑钥匙电源,点返回按钮进入主菜单,然后将光标移动到”锁码”项,点进入键进入,此时将电脑钥匙插入需要检查的锁具中,屏幕上即可看到汉字名称,如果跟该锁数字编号对应上了,这个码片就对了。6.7 修改无限码当发现有的锁中的无线码片失效时，我们可以更换备用码片，例如1031刀闸的机械锁需要更换码片，我们要进行如下操作，将电脑钥匙打开，进入主菜单，进入采码项，然后将电脑钥匙插到刚更换新码片的1031刀闸的机械锁中，电脑钥匙屏幕上会出现一个12位的数字编码，这个就是新码片的编码，双击软件安装目录里（默认是C:Program FilesZHUTZJXTIV3）的ColleCode.exe文件，出现采码程序主界面。点“参数选择提示允许手工录入RFID码”，然后找到1031刀闸，直接将刚才的12位编码输入到采集码栏内，然后点右键，选择保存采集码即可，关闭采码程序窗口后，进入五防主程序，系统会提示电脑钥匙需要自学，此时将电脑钥匙重新自学一次，就可以使用更换过的锁具了。6.8 修改集控站的设备双重名称的注意事项修改完主站后，要同样方式修改对应子站。9
