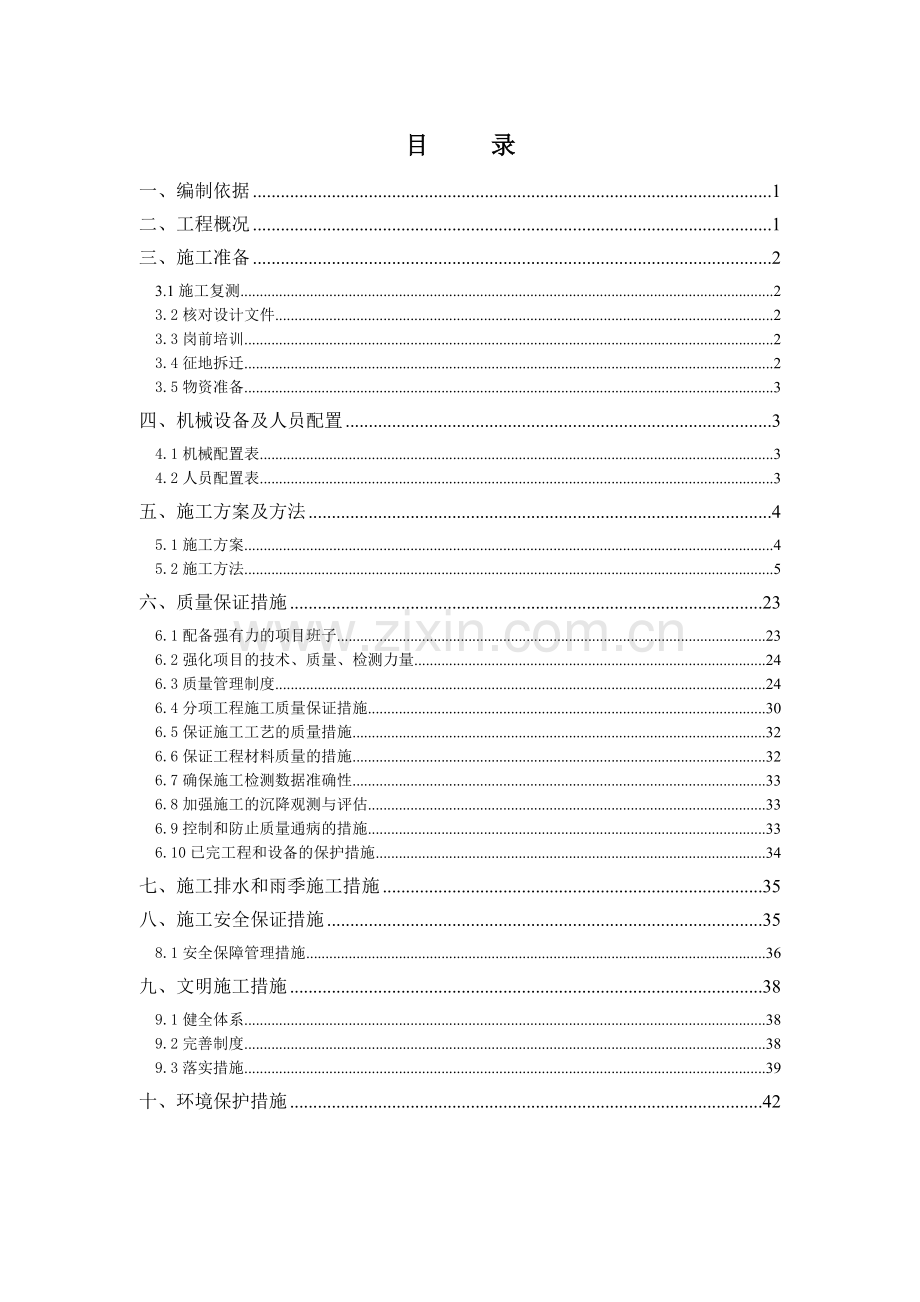

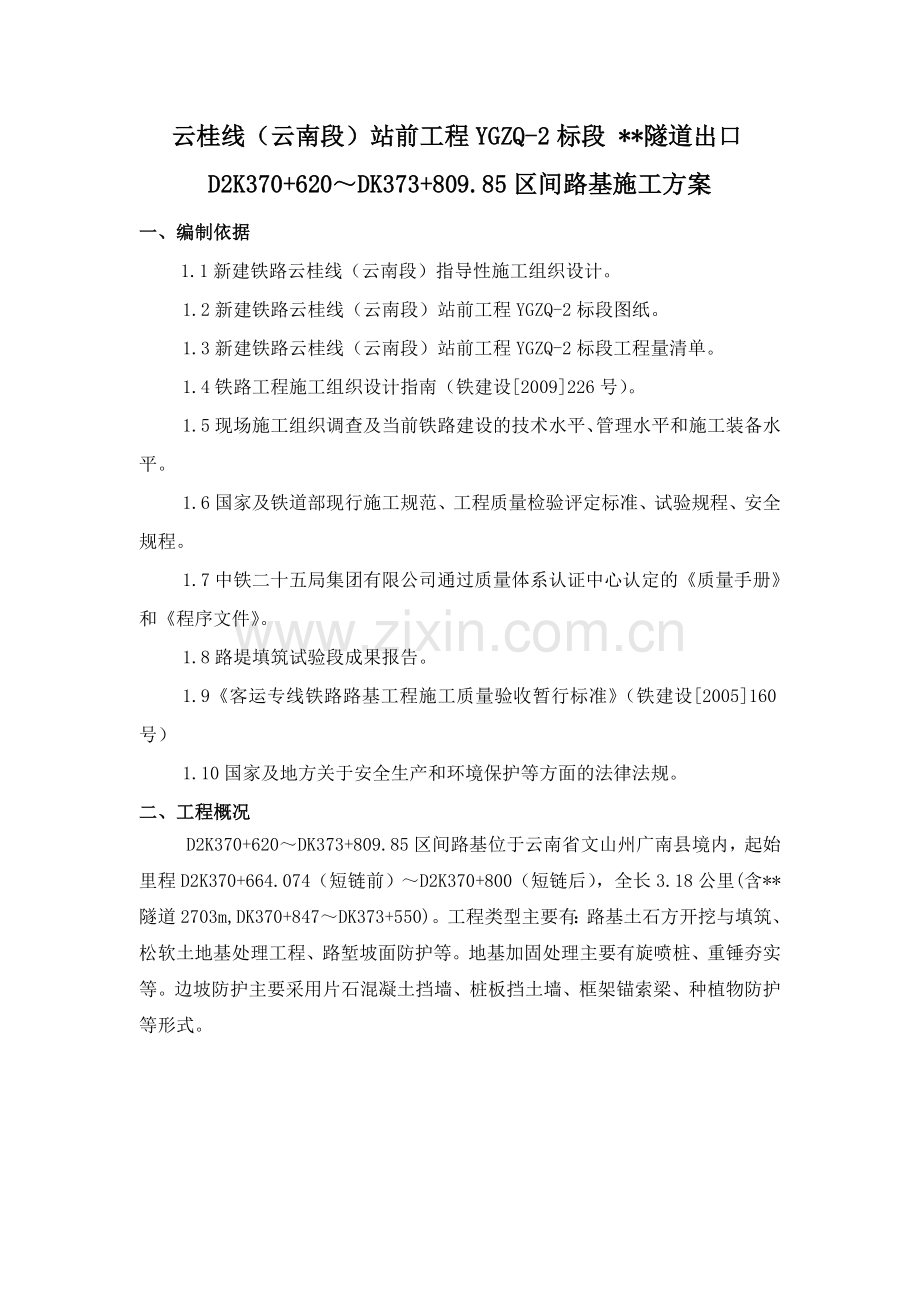

目录一、编制依据 1 二、工程概况 1 三、施工准备 2 3.1施工复测 2 3.2核对设计文件 2 3.3岗前培训 2 3.4征地拆迁 2 3.5物资准备 3 四、机械设备及人员配置 3 4.1机械配置表 3 4.2人员配置表 3 五、施工方案及方法 4 5.1施工方案 4 5.2施工方法 5 六、质量保证措施 23 6.1配备强有力的项目班子 23 6.2强化项目的技术、质量、检测力量 24 6.3质量管理制度 24 6.4分项工程施工质量保证措施 30 6.5保证施工工艺的质量措施 32 6.6保证工程材料质量的措施 32 6.7确保施工检测数据准确性 33 6.8加强施工的沉降观测与评估 33 6.9控制和防止质量通病的措施 33 6.10已完工程和设备的保护措施 34 七、施工排水和雨季施工措施 35 八、施工安全保证措施 35 8.1安全保障管理措施 36 九、文明施工措施 38 9.1健全体系 38 9.2完善制度 38 9.3落实措施 39 十、环境保护措施 42 云桂线（云南段）站前工程YGZQ-2标段 **隧道出口D2K370+620～DK373+809.85区间路基施工方案一、编制依据 1.1新建铁路云桂线（云南段）指导性施工组织设计。 1.2新建铁路云桂线（云南段）站前工程YGZQ-2标段图纸。 1.3新建铁路云桂线（云南段）站前工程YGZQ-2标段工程量清单。 1.4铁路工程施工组织设计指南（铁建设[2009]226号）。 1.5现场施工组织调查及当前铁路建设的技术水平、管理水平和施工装备水平。 1.6国家及铁道部现行施工规范、工程质量检验评定标准、试验规程、安全规程。 1.7中铁二十五局集团有限公司通过质量体系认证中心认定的《质量手册》和《程序文件》。 1.8路堤填筑试验段成果报告。 1.9《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005]160号） 1.10国家及地方关于安全生产和环境保护等方面的法律法规。二、工程概况 D2K370+620～DK373+809.85区间路基位于云南省文山州广南县境内，起始里程D2K370+664.074（短链前）～D2K370+800（短链后），全长3.18公里(含**隧道2703m,DK370+847～DK373+550)。工程类型主要有：路基土石方开挖与填筑、松软土地基处理工程、路堑坡面防护等。地基加固处理主要有旋喷桩、重锤夯实等。边坡防护主要采用片石混凝土挡墙、桩板挡土墙、框架锚索梁、种植物防护等形式。路基工程主要工程数量见下表：路基工程主要工程数量工程名称单位工程数量路基区间路基挖土方立方米 50434 挖石方立方米 17633 级配碎石立方米 8592.6 路基附属工程混凝土及砌体立方米 2509 绿色防护平方米 4490 土工合成材料平方米 4760 旋喷桩米 1478.71 线路防护栅栏公里 0.6 路基地段电缆槽米 340 挡土墙片石混凝土圬工方 3025 三、施工准备 3.1施工复测建设单位组织设计院进行交桩后项目经理部立即组织精测队与工程师按设计提供的施工设计资料，对线路中线GPS控制桩、水准点高程进行复测，根据复测成果形成复测报告。复测结果报经监理和建设单位批复后，组织定位放线，对路基工程布设精密导线网、水准网，埋设永久桩和护桩。 3.2核对设计文件接到设计文件后，结合设计技术交底，分部总工程师组织有关技术人员全面熟悉设计标准、技术条件及要求，核对设计文件，充分了解设计意图，核对地形地貌、工程地质和水文地质，编写会审记录。如现场与设计不符，及时与设计单位联系，同时抄报监理与建设单位。 3.3岗前培训针对本工程标准高、规模大的特点，组织技术人员和相关专家对管理人员、技术工人、安全员等进行全员培训及技术交底。项目分部、架子队实施层层交底并做好记录。特殊工种必须持证上岗。 3.4征地拆迁路基红线内全部拆迁工作都已完成。 3.5物资准备 1.依据设计、合同及建设单位物资管理规定，确定甲供、甲控物资品种、规格、数量及相应技术标准，甲控物质根据建设单位批复的招标计划，完成招标和评标工作，自购物资采用招标、议标或竞争性谈判等方式进行采购 2.编制物资总需求计划和分期供应计划。甲供物资计划上报建设单位，同时做好自采物资的采购组织。 3.物资部门做好采购前的市场调查，分析当地资源分布和供求态势，做好采购前准备和市场信息收集工作。对主要材料做好取样送检工作，确保主要材料质量的合格。四、机械设备及人员配置 4.1机械配置表序号机械名称功率数量 1 挖掘机加藤820 1台 2 振动压路机加州20吨 1台 3 自卸车 15T东风 6台 4 洒水车东风 1台 5 旋喷钻机 / 1台 6 空压机 / 4台 7 砂浆搅拌机＞1m3 4台 8 发电机 50KW 1台 9 交流电焊机 BX-500 2台 4.2人员配置表分部配备施工队长1名，技术负责人1名，质检员1名，技术员2名，试验员1名，安全员1名，材料员1名。路基架子队组织机构见下表：队长：张** 技术负责人: 邹** 技术员朱** 质检员徐** 材料员张** 技术员卿** 试验员李** 安全员刘* 工班长1 唐耀* 工班长4 王* 五、施工方案及方法 5.1施工方案路基挖方采用挖掘机开挖，自卸汽车运输，机械配合人工刷坡。路基填方采用装载机粗平，振动压路机碾压。路基填筑在计划安排的区段内沿纵向递推或分段施工，施工区域内按“三阶段、四区段、八流程”施工。采用自卸汽车运土、推土机粗平、平地机细平、压路机碾压的机械化作业方式。三阶段：准备阶段施工阶段竣工阶段。四区段：填筑区平整区碾压区检验区。八流程：施工准备基底处理分层填筑摊铺平整机械碾压检验签证路面整形边坡整修路堤采用A、B组填料填筑，对于挖方所取到的填料要经过试验室试验合格,且满足施工质量要求时,方可使用. 路堤土石方填筑、基床表层施工前，先进行试验段的施工，根据所采用的摊铺压实机械，进行填筑工艺试验，确定填料级配、含水量、摊铺厚度、压路机行走速率和碾压遍数等关键的施工工艺参数，编制路堤填筑试验段成果报告报与监理单位审核通过后作为路基填筑施工的重要指导依据，并严格按此报告指导以后路基填筑施工。路桥以及路堤与横向结构物、涵洞等过渡段与路基同步施工，大型机械不能到达或不便碾压的缺口处采用小型压实机械压实。为了保证过渡段填筑质量，过渡段与相邻路堤按水平分层一体同时填筑，但确有困难不能同时施工的，为保证路基施工进度，可采取在桥台后预留一定长度的路堤填筑段并做出台阶，待后期过渡段施工条件成熟后与过渡段一起施工。路基与桥台、路基与涵洞、路基与横向结构物等过渡段填筑压实质量和沉降控制是路基工程的重点。施工前，根据线路不同地质情况，选用N10轻型动力触探、N63.5重型动力触探、标准贯入、静力触探四种原位测试方法的一种结合室内土工试验进行补充勘察，有疑问时进行地质补钻，与设计所采用地质进行核对。岩溶发育区采用电法物探辅以验证性钻孔查清基底岩溶情况。确保不因地质勘察原因造成路基沉降控制问题。路基防护紧跟路基填筑尽早展开施工。早日起到防护作用。防护工程不能紧跟时，采取临时防排水措施进行临时防护。所有路基圬工采用人力施工，所有砌筑砂浆采用机械按技术规范所要求的数据拌合,而混凝土采用该标段的混凝土搅拌站材料。其他绿色防护安排在适宜季节。 5.2施工方法 5.2.1路基开挖施工 5.2.1.1土质路堑开挖施工 1、施工原则：开挖路堑前作好截水沟，并视土质情况作好防渗工作，土方施工期间修建临时排水设施。临时排水设施与永久性排水设施相结合，流水不得排入农田、耕地，污染自然水源，不得引起淤积和冲刷。 2、测量放线：按照设计图给定的测量数据，用拓普康332N 型全站仪测放出开挖边线，并用石灰醒目标示出边线位置，以利于施工过程中辨识提高工作效率。 3、清表：清除的耕种土作为挖方碎落台、边坡绿化所需种植土。 4、开挖：根据现场不同情况，采取横挖法方式进行开挖，作为路基填料的土方，分类开挖及使用，非适用性材料按弃方置于弃土场。土方开挖自上而下顺序逐级开挖，挖方边坡高度小于10米的一坡到顶，在边坡高度大于10米采用阶梯形边坡，第一级台阶高8m，以上每隔10米高边坡平台，边坡平台宽1m~2m。边坡采取开挖一级防护一级的方式进行，待上级边坡锚固工程全部实施并产生加固作用后方可进行下级边坡的开挖作业，以确保坡体稳定和结构安全。开挖至边坡线前，应预留一定宽度，预留宽度应保证刷坡过程中设计边坡线外的土层不受到扰动，边坡上稳定的孤石应保留，开挖至路床部分后，如不能及时施工宜在路床顶标高以上预留300mm厚的保护层。路床土含水量高时应采取透水性能较好的材料进行换填。 5.2.1.2石质路堑开挖施工根据岩石的类别、风化程度、岩层产状、岩体断裂构造施工环境等因素综合考虑确定最佳开挖方案。对于软石和强风化岩石能用机械开挖的采用机械开挖，不能用机械直接开挖的石方，采用爆破法开挖。石方开挖中，先利用推土机从上而下清除覆盖层土，采用松动爆破、小爆破和光面爆破方法施工。逐级开挖，逐级按设计要求进行防护。 5.2.2一般路堤填筑施工土方路堤填筑施工详见《路堤填筑施工工艺流程图》。路堤填筑施工工艺流程图测量放线场地清理基底处理合格分层填筑摊铺平整填土区段平整区段填料试验层厚、平整度、含水率量测不合格碾压夯实碾压区段检测区段密度检测标高测量路堤修整竣工验收排水设施及坡脚墙施工路基基床级配碎石施工施工工艺详见《基床表层工艺流程图》。基床表层工艺流程图施工准备平整、清理场地基床基底碾压、试验测量（水平、中线）定控制桩材料拌合碾压摊铺填料运输碾压室内试验材料进场机械设备进场机械设备防护测量试验在基床施工前，进行路段中线、水平的测量，不符合规定者，要进行处理。基床基底要平整、坚实，具有规定的路拱，没有任何松散的材料和软弱的地点。基床采用级配碎石，分层进行填筑。先测量中线、水平、检查几何尺寸，核对压实标准，使其达到基床底层验收标准。对不符合标准的基床底层进行修整，使其达到基床底层标准要求。每层摊铺后采用振动压路机碾压至规定标准。基床表层检测采用K30平板荷载仪检测其地基系数K30值。若达不到要求，分析原因，重新补压，直到满足要求。已施工的基床表面级配碎石需进行养生，待3天后方可允许车辆通行。基床表层顶面路基面设三角形路拱，两侧均为4%的横向排水坡。基床以下路堤压实标准项目压实标准改良细粒土砂类土及细砾土碎石类及粗砾土地基系数K30（Mpa/m） ≥90 ≥110 ≥130 孔隙率n（%） — <31 <31 压实系数K ≥0.90 — — 基床以下填料复查分类试验项目、频次表填料类别试验项目、频次颗粒级配液塑限击实试验颗粒密度细粒土 — 5000m3（或土性明显变化） 5000m3（或土性明显变化） — 粗粒土、碎石土 10000m3（或土性明显变化） — — 10000m3（或土性明显变化）基床以下路堤中线至边缘距离、宽度、横坡平整度的允许偏差、检验数量及检验方法表序号检验项目允许偏差施工单位检验数量检验方法 1 中线至边缘距离 ±50cm 沿线路纵向每100m抽样检验5处尺量 2 宽度不小于设计值沿线路纵向每100m抽样检验5处尺量 3 横坡 ±0.5% 沿线路纵向每100m抽样检验5个断面坡度尺量 4 平整度不大于15mm 沿线路纵向每100m抽样检验10处 2.5m长直尺量测 5.2.3过渡段施工本工点过渡段类型主要有：隧路过渡段、桥路过渡段、涵路过渡段、路堤与路堑过渡段等形式。过渡段结构类型多，施工工序复杂，需加强施工质量控制。在结构物强度达到规定要求，桥台及横向结构物基坑回填和过渡段基底处理等验收合格后，进行过渡段施工。过渡段施工首先进行施工准备，然后进行测量放样，对原地面进行碾压。选用合格填料，分层填筑过渡段路基。完成后进行路基面边坡整型。最后路堤检验，合格后进入下道工序施工。其检验标准同路基基床检验标准。过渡段填筑施工工艺框图测量放样原地面碾压分层摊铺平整分层碾压压实度检验合格路基面边坡整型路桥过渡段施工，台尾过渡段长度按下式计算：L=5m+2H（H为路堤高度，单位：m）采用级配碎石分层填筑。过渡段桥台基坑回填砼，台后路基基底原地面碾压密实，满足K30≥150Mpa/m和n＜28%，后再填筑级配碎石。路桥过渡段设置示意图过渡段所需的级配碎石采用自卸汽车运输，推土机初平、平地机终平摊铺，摊铺厚度由工艺试验确定。台后级配碎石的填筑长度自下而上由（2H+5）m逐步按1：2的坡度过渡至5m，填筑宽度按设计断面施工，与桥台锥坡同步填筑。锥体采用A组土。过渡段碾压采用振动压路机压实，碾压前根据路堤填筑试验段成果报告和现场情况向压路机司机进行技术交底，其内容包括碾压起讫范围、压实遍数、压实的速度等。靠近桥台2m范围内采用人工手扶冲击夯夯实，但其压实厚度为自行式压路机压实厚度的一半并不超过20cm，打夯前必须保证填料的含水量，打夯时从桥台的一端开始沿混凝土墙身开始夯实，然后再夯实里面的填层，行进时两次打夯的重叠痕迹不得小于一半，各种机型碾压遍数由路堤填筑试验段成果报告和工艺试验确定。路堤与横向结构物过渡段施工时，结构物两侧过渡段中间填筑级配碎石。施工方法与台尾过渡段施工基本相同，不同之处为：横向结构物两侧过渡段必须对称均匀分层同步进行填筑施工；横向结构物顶部填筑厚度大于1m后，方可通行施工机械。涵洞缺口的回填在构造圬工达到允许强度后进行，回填范围严格按照设计文件和技术手册的要求确定。涵洞两侧过渡段对称均匀分层同步进行填筑施工，顶部填筑厚度大于1m后，方可通行重型施工机械。涵洞位于松软地基处，松软地基要先行处理好。涵洞顶部填筑厚度小于1m之内，采用薄填层，液压式冲击夯压实。路基与横向构筑物过渡段设置示意图 5.2.6电缆槽施工电缆槽施工工艺详见“电缆槽施工工艺框图”。测量定位：当基床表层填筑完成后，利用全站仪根据电缆槽的设计位置每10m测设一个精确定位点。机械切割：根据施工能力，每1000m路段安排一套专用机械设备进行切割施工，每套机械设备配备人员3人，2人负责机具操作，1人负责基槽修整。基底碾压：基槽切割完成后，人工配合将电缆槽底部整平，然后采用冲击夯夯击密实。电缆槽施工工艺框图测量定位切割电缆槽位基底碾压安装电缆槽安装盖板机具就位铺设中粗砂及土工布电缆槽预制钢筋加工、绑扎模板制作铺设砂垫层：电缆槽安装前首先在基槽底部铺设复合土工膜，土工膜上部铺设中粗砂，采用冲击夯夯击密实。安装电缆槽：上述工序施工完毕后，安装电缆槽，电缆槽的结构尺寸、构件混凝土强度符合设计要求，不得缺棱掉角。拼装的电缆槽线形必须平顺，注意排水设施的安放。电缆槽与路基衔接处缝隙利用水泥砂浆填塞密实。勾缝施工：预制电缆槽安装完成后以M10水泥沙浆勾缝，再进行路肩干砌片石施工。 5.2.4排水工程施工进行排水工程施工前，根据设计图纸标定的位置、类型和截面先在实地测量放样。先校核全线路基排水系统的设计是否完善和妥善，并根据现场情况设置一些必要的临时性排水设施。并注意临时排水设施与永久性排水设施相结合，与原有地表排水系统相适应，排出的水不得损害路基及附近建筑物地基、道路、农田。排水系统中的排水沟的线型要平顺，尽可能采用直线形，转变处做成弧形，出水口与其它排水设施平顺衔接，避免存在局部的堵塞、突变、急拐或急陡等现象。水沟的边缘距挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。如系一般土质至少离开5m。排水沟等排水设施按设计图施工，所用材料均检验合格后才使用，砌石采用挤浆法施工，圬工外露面的片石凿面，勾凹缝。排水沟渠从下游出口向上游开挖施工，沟基要稳固，严禁设在未做处理的废碴、弃土上。浆砌片石排水工程施工工艺流程图测量放样开挖基坑修整夯实基层自检基底应力、尺寸及标高砌筑排水结构自检砂浆强度、平面位置及标高水泥砂浆勾缝养护及清理场地排水工程交验报监理审批报监理审批预制或现浇砼结构 5.2.5浆砌石施工砌体施工前，必须按设计放样挂线，以确保砌筑外观形体。严格控制断面尺寸和砌筑质量保证砌体不出现渗水，下沉滑移现象。备足符合图纸及规范要求的各类材料。为保证砌体砂浆质量，任何砌体砂浆均采用机械拌和。做好刷坡工作，对于超刷部位，禁止边砌筑边补填土，以杜绝砌体沉降及开裂现象。砌筑第一层时，如基底为土质，可只在已砌石块侧面铺砂浆；如基底为石质，则需先将其表面清洗、湿润后再挤浆砌筑。当有渗透水时，及时排除，以防基础在砂浆初凝前遭水浸害。砌筑时先砌外圈定位行列，然后砌筑里层，外圈砌块与里层砌块交错连成一体。浆砌石砌筑时，必须分层安砌，一丁一顺，每一条丁石安砌于上、下两条顺石正中部，每隔一层石料砌体竖缝就上、下对齐，横缝在一条直线上。砌筑时砂浆均匀饱满。按设计预留泄水孔，并认真做好泄水孔背后的隔水层及反滤层。勾缝时，一律勾凹缝，其厚度不小于20mm，砌体隐蔽面砌缝可随砌随刮平，不另勾缝。勾缝的砂浆不低于主体砌筑砂浆标号。所有灰缝填满砂浆，勾好缝后，养生7天。采用分层砌筑歇工再砌时，已砌筑的砌层表面加以清扫和湿润并铺上新砌方可砌筑。砌筑时注意砂浆的饱满程度，严禁在砌体上抛掷、凿打。施工工艺流程：浆砌片石工程施工工艺流程框图测量放样开挖基坑砂石料试验修整夯实基层砂浆配合比试验报监理审批自检基底应力、尺寸及标高报监理审批砌筑防护工程报监理审批自检砂浆强度、平面位置及标高水泥砂浆勾缝养护及清理场地护坡检验标准项目允许偏差施工单位检查数量检验方法平面位置 ±100 护坡墙每25m检查3处经纬仪测坡顶高程 ±30 护坡墙每25m检查3点水准仪测坡率 0.5℅设计值护坡墙每25m检查3处吊垂线测混凝土厚度 ±20 抽查25m检查6点，上、中、下部各2点坡面缝处尺量砌体 ±30 抽查25m检查6点，上、中、下部各2点尺量垫层 ±30 抽查25m检查6点，上、中、下部各2点尺量底面高程 ±50 每护坡长25m检查1点水准仪测表面平整度 ±30 每护坡长25m检查3处尺量 5.2.6土工格栅施工土工格栅铺设工艺流程图路基填筑压实场地平整人工铺设插钉固定绑扎联接人工填土摊平机械卸土并摊铺碾压密实密实度检测材料质量检验施工现场质量检查裁剪合格不合格铺土工格栅时顺线路横断面方向铺设，做到密排放置，联结牢固。并使强度大的受力方向垂直于线路方向，沿路堤纵向土工格栅采用聚乙烯扎扣连接，每隔15cm绑扎一次，沿线路纵向两幅土工格栅搭接不小于0.3m。铺设前整平压实底层，铺设时理伸、拉直、绷紧，不得有褶皱和破损，铺设后及时上土覆盖，不得在其上走行车辆和其他机械。在加筋垫层上填第一层土时，先填两边后中间，避免挤动面砂，压实时先用轻型压路机碾压后改用重型压路机碾压至合格。土工格栅铺设检验标准序号项目允许偏差施工单位检验数量检验方法 1 铺设范围 +100mm，0 每100m等间距检查3点尺量 2 搭接长度 +50mm，0 每100m等间距检查3点尺量 3 竖向间距 ±50mm 每100m等间距检查3点尺量 4 回折长度 ±50mm 每100m等间距检查3点尺量 5 上下层接缝错开距离 ±50mm 每100m等间距检查3点尺量 5.2.7碎石垫层施工桩顶设置60cm碎石垫层，施工时严格按规范及设计要求分层填筑压实，压实采用静力压实法，混合料较干时，压实之前适量洒水，施工时按设计要求在垫层中铺设1～2层强度不少于80KN/m的双向土工格栅。 5.2.8冬期施工冬期一方面通过材料加热、保温措施，保证混合料入孔温度在5℃以上；另一方面对桩头和桩间土进行保温处理，即用草帘、草袋等材料进行覆盖。另外，施工废水不直接排入农田、灌溉渠和水库等，沉淀后按监理要求处理。 5.2.9旋喷桩施工前进行室内配方与现场喷射试验，查明喷射固结体的直径和强度，验证设计的可靠性和安全性。布置场地及准备施工机械，包括钻机、高压泥浆泵、空压机等。根据已放出的线路中线及路基坡脚，边沟位置，按照图纸要求每200米一段放出桩位。按准确放样的桩位移机就位，钻头对准桩位后，稳定机台。检查高压设备及管路系统，防止风、水管的堵塞，密封圈良好。钻机就位符合要求后，开始钻进，同时注入清水辅助钻进。钻进达到设计深度后，吸浆管放入浆液池，开启出浆阀，关闭回浆阀，开动高压泵，开始注浆。当高压泵压力表指针波动、压力上升时，开动钻机旋转钻杆，压力达到要求后，开始提升钻杆旋喷注浆。在旋喷达到一节钻杆的高度后，需短时停止注浆拆卸钻杆。先停止提升和回转，同时停止送浆，然后逐渐减少风量和水量，最后停机。注意在拆完上根钻杆后，喷头下降10cm左右进行复喷，保证接头完整，防止断桩。在旋喷到达设计桩顶后，复喷半分钟，然后停止注浆，提升钻头，将吸浆管放入清水池，注入清水清洗机具。旋喷桩施工工艺流程见下图。 5.2.10锚杆框架梁 5.2.10.1施工准备开挖前做好地表截排水措施，待排水工程施工完成后，边坡自上而下分层进行开挖，每一分层高2~3m 。边坡土石方开挖宜遵循“纵向分段，自上而下，逐级开挖”的原则。边坡施工时开挖一级，防护一级，不得一次开挖到底再进行防护。按设计要求放测锚孔位置，锚索全面铺开施工前进行锚索锚固拉拔试验，试验选择与加固工程地质条件相似的现场进行，以确定锚索可能承受的最大张力、锚固工程的安全性及所采用的参数是否正确。 5.2.10.2钻孔钻孔前，根据设计要求和土层条件，定出孔位，做出标记。作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。钻机就位后，保持平稳，导杆或立轴与与钻杆倾角（15°）一致，并在同一轴线上。锚索钻孔要求干钻，禁止湿钻，按设计的孔位、孔径、方向及倾角钻孔，钻进过程中作施钻记录，如遇地层松散、破碎时，采用跟管钻进技术，若遇坍孔采用固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后重新扫孔钻进。钻孔完成后使用高压空气（风压0.2～0.4MPa）吹孔，严禁用水冲洗。钻孔时注意地层情况，以保证锚固段地层与设计相符。 5.2.10.3锚杆制作及灌浆　　锚杆杆体采用φ32mm螺纹钢筋，锚杆长10m，沿锚杆轴线方向每隔1.5m设置一个对中支架(φ6.5mm钢筋)。施工时，若锚杆与地梁钢筋、箍筋相干扰，可局部调整钢筋、箍筋的间距，竖、横主筋交叉点必须绑扎牢固。安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚杆体放入孔内，用钢尺量出孔外露出的钢杆长度，计算孔内锚杆长度(误差控制在±50mm范围内)，确保锚固长度。 5.2.10.4框架梁制作框架梁为钢筋砼现浇，灌注前按设计绑扎钢筋，将锚具中的螺旋钢筋、锚垫板固定在地梁钢筋上，方向与锚孔方向一致，锚垫板与锚索垂直，再进行砼浇注、振捣，在锚孔周围仔细振捣，保证质量。锚索孔预留排气管和补浆管。 5.2.10.5验收及封孔锚索锁定后，做好记号，观察三天，没有异常情况即留长10cm后用手提砂轮机切割多余钢绞线（严禁电弧烧割）。最后用水泥浆注满锚垫板及锚头各部分空隙，并按设计要求支模，用C25砼封锚处理。 5.2.11沉降观测路基沉降观测按设计要求进行。深层沉降监测、加筋(土工格栅)变形和应力监测按不同的地质地貌单元，选择有代表性地基类型工点进行；在一般路基地段，监测点布置于路基基底和基床底层顶面；软土及松软土路基填筑时，沿线纵向每隔20～50m在距坡脚2m处设置位移边桩。 5.2.11.1沉降观测控制标准路堤中线地面沉降速率每昼夜≯1.0cm，坡脚水平位移速率每昼夜≯0.5cm，如果超出此限立即停止填筑，待观测值恢复到限界值以下再进行填筑，填筑速率以水平位移控制为主。 5.2.11.2监测测试项目以路基中心沉降监测为重点，其他包括路基面位移监测、基底沉降位移监测、路堤本体沉降监测、深厚层第四系地层的深层沉降监测，另外还有软土或松软土地段的边桩位移监测等。 5.2.11.2.1路基面沉降监测路堤地段分别于路基中心、两侧路肩各设一个监测点。每个监测断面共3个点。采用监测桩方式，路基成形后设置。路堑地段分别于路基中心、两侧路肩各设一个监测点。每个监测断面共3个点。采用监测桩方式，路基成形后设置。路堑地段主要指：厚层地质、全风化层路堑；浅挖路堑(挖深≤3m)。 5.2.11.2.2路堤基底沉降监测路堤填筑前，分别于路堤基底地面的线路中线、两侧路肩各设一个监测点，每个监测断面共3个测点。测试设备可为沉降板或预埋单点沉降计。在试验段路基加密。 5.2.11.2.3路堤基底全断面沉降监测试验段路基全断面沉降监测可采用剖面沉降仪进行。监测设备选用水平测斜仪，以满足测试精度要求。 5.2.11.2.4地基深层沉降监测土层、全风化层厚度≥10m(软土、松软土厚度大于6m)地基，一般每隔50m设置一处深层沉降监测断面，过渡段路基必须设置。采用串联式分层沉降仪，每断面设1个，于路堤中心地基中设置。 5.2.12.2.5软土地基水平位移监测软土、松软土路基地段，沿线路纵向每隔30m～50m在坡脚外2m处设置边桩进行水平位移监测，以控制软土地段的填土速率。每监测断面设3个测点。 5.2.11.3测量的精度及频度观测频率与位移速率相适应，位移越小，观测频率也可减慢，反之位移越大，观测频率越要加快。当位移曲线骤然变大时，更要跟踪观测，分析原因，并考虑是否需要采取措施。测量精度一般达到二级水准测量标准；测量频度：在路堤填筑期间，每天监测一次，各种原因停工期间，前2天每监测一次，以后每3天测试一次。填筑施工完成后，前15天内每3天监测一次，第15～30天每星期监测一次，第30～90天每15天监测一次，以后每个月监测一次。雨后加密监测。 5.2.11.4监测类型和方法 5.2.11.4.1一般路堤地段沉降监测一般路堤地段沉降监测见表“一般路堤地段沉降监测”。一般路堤地段沉降监测顺序监测类型监测仪器单位数量适合条件 1 路基面沉降监测监测桩 3个/断面一般路堤地段指地基土良好，无下卧软层，无复合地基处理地段 2 路堤基底沉降监测沉降板 3个/断面 5.2.11.4.2一般软弱土地基路堤地段沉降监测一般软弱土地基路堤地段沉降监测见表“一般软弱土地基路堤地段沉降监测表”。一般软弱土地基路堤地段沉降监测表顺序监测类型监测仪器单位数量适合条件 1 路基面沉降监测监测桩 3个/断面软土、松软土地基≤6.0m；可塑状的第四系黏性土≤6.0m；砂类土、岩石风化层≤8.0m地段。 2 路堤基底沉降监测沉降板 3个/断面 3 软土水平位移监测边桩 3个/断面软土，松软土地段设置 5.2.11.4.3深厚覆盖层地基地段沉降监测深厚覆盖层地基地段沉降监测见表“深厚覆盖层地基地段沉降监测表”。深厚覆盖层地基地段沉降监测表顺序监测类型监测仪器单位数量适合条件 1 路基面沉降监测监测桩 3个/断面软土、松软土地基＞6.0m；厚层的可塑状的第四系黏性土＞6.0m；厚层砂类土、路堤地段。 2 路堤基底沉降监测沉降板 3个/断面 3 水平位移监测边桩(监测桩) 3个/断面 4 地基深层沉降监测串联式分层沉降仪 1个/断面 5.2.11.4.4低填浅挖路基地段沉降监测低填浅挖路基地段沉降监测见表“低填浅挖路基地段沉降监测表”。低填浅挖路基地段沉降监测表监测类型监测仪器单位数量适合条件路基面位移监测监测桩 3个/断面路基填土高小于3m以及极软岩路堑地段。 5.2.11.4.5过渡段路基位移监测过渡段路基位移监测见表“过渡段路基位移监测表”。过渡段路基位移监测表监测类型监测仪器单位数量适合条件 A-D类监测类型之一过渡段路基的沉降监测可根据具体的地基条件，选择A-D类监测类型之一，同时每个过渡段沿纵向对沉降差进行监测。过渡段沉降差监测路基面监测桩 3～5个/断面 5.2.11.4.6路堑地段路基面变形监测路堑地段路基面变形监测见表“路堑地段路基面变形监测表”。路堑地段路基面变形监测表监测类型监测仪器单位数量适合条件路基面位移监测监测桩 3个/断面厚层土质，风化软岩路堑。路基沉降观测施工工艺流程见“路基沉降观测施工工艺流程图”。未超填选择观测断面埋设测点填土压实位移及沉降观测计算位移及沉降速率整理绘制“填土高-时间-沉降量”关系曲线推算预留沉降量暂停填筑超填路基沉降观测施工工艺流程图六、质量保证措施 6.1配备强有力的项目班子项目管理层由管理和技术人员构成，全面负责本工点施工任务，通过引进先进施工设备与工艺，有效组织人力、设备、物资等资源，保证质量管理体系的有效运行，实现质量目标。 6.2强化项目的技术、质量、检测力量根据新建云桂铁路技术新、标准高、难度大的特点，摒弃不适应高标准技术要求的习惯作法，真正树立世界眼光，瞄准世界一流水平，确保相关施工技术、工法工艺在世界先进的层次上就位和起步，真正能实现技术创新和工艺改进，以提高施工技术水平和工艺确保工程质量。引进一流的施工机械和检测设备，采用先进的施工方法和质量检测手段。精选具有能适应新技术、有较高技术水平和施工管理实践经验的高级工程技术人员，分别担任项目主要职能部门负责人和各专业架子队技术、质检、检测负责人。 6.3质量管理制度 6.3.1施工图现场核查和施工技术交底制组织工程技术人员进行图纸会审，熟悉设计文件内容，并进行现场核对，根据现场调查，对设计中存在的问题由项目总工程师负责形成《设计文件审核意见书》，会审人员签字并加盖公章后及时提请建设、监理、设计单位审查答复。测量桩点的交接，必须双方参与，持交桩表逐桩核对，交接确认，遗失的坚持补桩，无桩名者视为废桩，资料与现实不符的应予以更改。开工前，对线路的地质情况进行详细调查和补勘，确保不因地质原因而造成路基、桥梁产生较大的变形。 ⑴根据路基的不同地质情况，选用N10轻型动力触探、N63.5重型动力触探、标准贯入、静力触探四种原位测试方法的一种进行现场勘测，并结合室内土工试验判断设计采用地质资料的可靠性，当地质核查补勘结果与原设计采用的地质勘察数据不同时，再进行详细地勘察，重新评价地基条件和地基处理措施。 ⑵ 利用工程地质相似比较法采用地质钻机对所开挖基坑的地层断面、地下水情况进行对比，尤其是对基底的地层岩性与结构进行核查，以确保基底岩面满足设计要求。 ⑶ 分别采用N63.5动力触探或标准贯入仪试验，对路基地基、桥梁明挖扩大基础进行判定，判别承载力是否满足设计要求。为了做到施工中心中有数，提高工作效率，更好地控制进度。施工进场前，项目经理要组织召开技术交底会议，就本工程的工程任务、工程进度、施工图要点、质量要求、操作流程、施工方法、施工技术措施、工种配合和安全文明施工等技术要求进行技术交底并以书面形式交底。安排工程任务到具体负责人时，以任务书的形式下达到具体负责人，并最后检查效果和统计工作量，而任务具体负责人以书面形式向项目经理汇报并最后统计。 6.3.2材料、设备、构配件进场检验和质量自查签认“验收”制度我方根据合同进度计划的安排，提交一份满足进度要求的交货计划，由监理审核后报送发包人批准我单位的材料和设备按监理批复的交货计划及时进入工地，在材料和工程设备到货24小时前通知监理清点和检验时间。到场材料必须具有产品合格证，并按规定做好检验、试验及验收、保管工作，地方材料必须具备检验、试验报告。除监理工程师进行验收外，项目部对采购进场的原材料及成品和半成品要由质检工程师组织进行验收，参加验收的人员由质量、技术、物资部门及施工架子队的有关人员组成。检查合格后，参与验收各方签子后方可入库存放，进场的原材料、成品和半成品要分类、分批堆放，使用“材料验收单” 、“材料标牌”、“发料单”、“材料追溯记录表”，对材料入库、出库、进入工程实体等诸环节进行标识，以实现其可追溯性，防止不合格材料进入工程实体。对易受潮的物品要做好防雨、防潮工作。 6.3.3工艺流程设计、试验制度进场后，由项目总工程师组织各专业工程师对各分项分部工程进行工艺流程设计，特别是对路基地基处理、过渡段路堤填筑、桩基础施工等施工过程或施工工序，结合现场实际和施工特点逐项进行工艺流程设计，达到作业程序易懂，操作方法具体可行，施工过程有序可控，质量标准满足要求。重点、难点工程没有进行工艺流程设计不得开工。对所有各种厂发成材、地材及有试验要求的各种施工用料，由检测试验中心负责试验，对本项目检测试验中心
