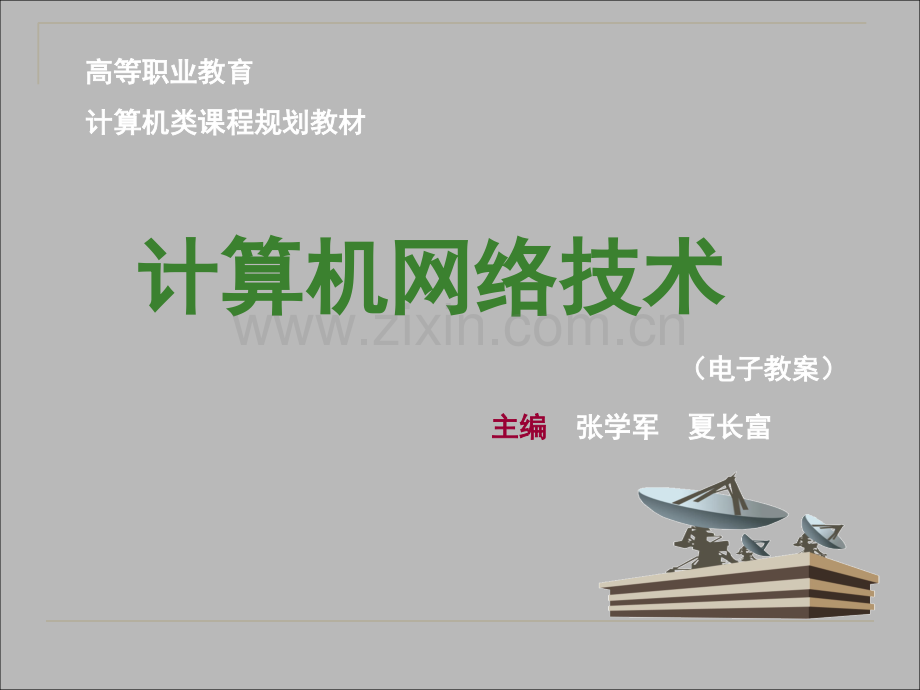

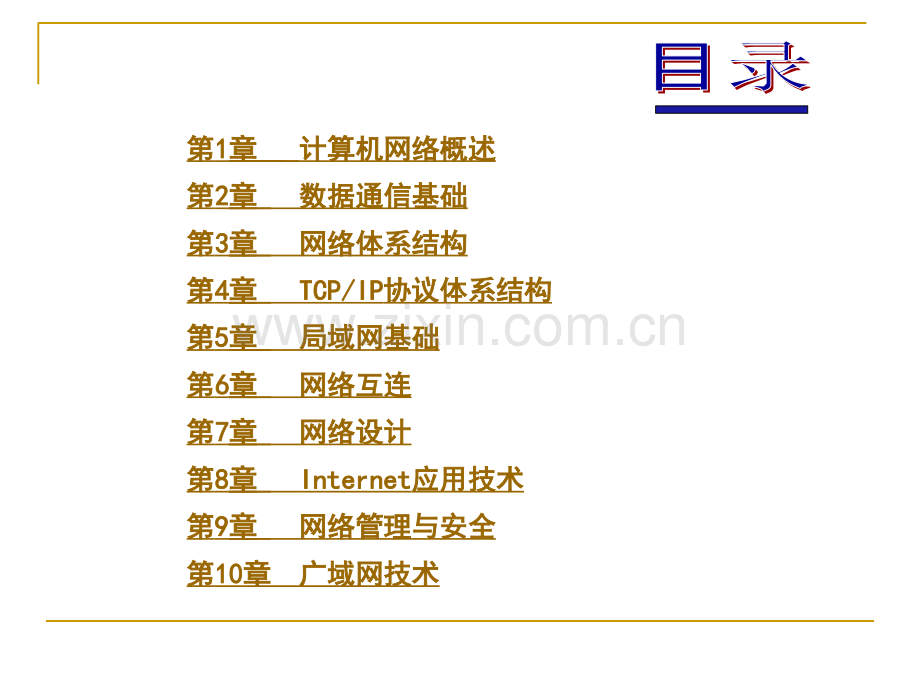

计算机网络技术计算机网络技术主编主编张学军夏长富张学军夏长富高等职业教育高等职业教育计算机类课程规划教材计算机类课程规划教材（电子教案）（电子教案）第第1 1章章 计算机网络概述计算机网络概述第第2 2章章 数据通信基础数据通信基础第第3 3章章 网络体系结构网络体系结构第第4 4章章 TCP/IPTCP/IP协议体系结构协议体系结构第第5 5章章 局域网基础局域网基础第第6 6章章 网络互连网络互连第第7 7章章 网络设计网络设计第第8 8章章 InternetInternet应用技术应用技术第第9 9章章 网络管理与安全网络管理与安全第第1010章广域网技术章广域网技术第第1 1章章 计算机网络概述计算机网络概述1.1 计算机网络的概念、形成和发展计算机网络的概念、形成和发展1.2 计算机网络的功能及应用计算机网络的功能及应用1.3 计算机网络的组成计算机网络的组成1.4 计算机网络的分类计算机网络的分类1.5 计算机网络的拓扑结构计算机网络的拓扑结构1.6 计算机网络的传输介质计算机网络的传输介质n1.1.1 1.1.1 计算机网络的概念计算机网络的概念n 计算机网络是现代计算机技术与通信技术密切结合的产物,是随着社会对信息共享和信息传递日益增强的需求而发展起来的，它涉及到通信与计算机两个领域。n 一方面，通信网络为计算机之间的数据传送和交换提供了必要的手段;n 另一方面，计算机技术的发展渗透到通信技术中，又提高了通信网络的各种性能。n所谓计算机网络就是利用通信设备和线路将地理位置不同的、功能独立的多个计算机系统互连起来，以功能完善的网络软件（即网络通信协议、信息交换方式和网络操作系统等）实现网络资源共享和信息传递的系统。1.1 1.1 1.1 1.1 计算机网络的概念、形成和发展计算机网络的概念、形成和发展计算机网络的概念、形成和发展计算机网络的概念、形成和发展n 建立计算机网络的主要目的在于实现资源共享。即所有网络用户都能够分享各计算机的全部或部分资源，而用户不必考虑自己在网络中的位置和资源在网络中的位置。n1.1.2 1.1.2 计算机网络的形成和发展计算机网络的形成和发展n 1.1.面向终端的计算机网络面向终端的计算机网络n 面向终端的计算机网络是以单个计算机为中心的远程联机系统。n 所谓联机系统，就是由一台中央主计算机连接大量的地理上处于分散位置的终端。终端一般只有输入输出功能，不具备独立的数据处理能力。这类简单的“终端通信线路计算机”系统，形成了计算机网络的雏形。n 典型结构如图1-1所示。图中Modem代表调制解调器，它是利用模拟通信线路远程传输数字信号必须附加的设备;T代表终端（Terminal）。n n 图图1-1 1-1 以单计算机为中心的远程联机系统以单计算机为中心的远程联机系统 n 2.2.计算机计算机-计算机网络计算机网络n 计算机计算机网络是多台主计算机通过通信线路互连起来为用户提供服务的网络系统。这样的多台主计算机互连的网络才是目前所称的计算机网络。n 它的典型代表是ARPA网（ARPANET），1969年，由美国国防部高级研究计划局ARPA提供经费，联合计算机公司和大学共同研制而发展起来的，它标志着目前所称的计算机网络的兴起。ARPANET是一个成功的系统，它在概念、结构和网络设计方面都为后继的计算机网络打下了基础。n此后，计算机网络得到了迅猛的发展，各大计算机公司都相继推出了自己的网络体系结构和相应的软硬件产品。用户只要购买计算机公司提供的网络产品，就可以通过专用或租用通信线路组建计算机网络。它们都是自成体系的系统，很难实现相互之间的互连，由此又称它们为“封闭”的系统。n 3.3.开放式标准化网络开放式标准化网络n 为了使不同体系结构的计算机网络都能互连，国际标准化组织ISO于1984 年正式颁布了一个能使各种计算机在世界范围内互连成网的国际标准ISO 7498，简称OSI/RM。n OSI/RM由七层组成，所以也称OSI七层模型。n 开放式标准化网络指的就是遵循“开放系统互连基本参考模型”标准的网络系统。它具有统一的网络体系结构，遵循国际标准化协议。n OSI/RM的提出，开创了计算机网络的新时代。n1.2.1 1.2.1 计算机网络的功能计算机网络的功能n 1.1.通信功能通信功能n 不同地点的计算机可通过网络进行对话，相互传送数据、程序和信息。从长远的观点看，利用网络来增强人际沟通可能比其他的技术更重要。n 2.2.资源共享资源共享n （1 1）硬件资源的共享。）硬件资源的共享。共享硬件资源包括打印机、高速处理器、大容量存储设备和昂贵的专用外部设备等。n （2 2）软件资源的共享。）软件资源的共享。共享软件资源包括各种语言处理程序、服务程序和很多网络软件。n （3 3）数据资源的共享。）数据资源的共享。共享数据资源包括各种数据库、数据文件等。1.2 1.2 1.2 1.2 计算机网络的功能及应用计算机网络的功能及应用计算机网络的功能及应用计算机网络的功能及应用n 3.3.高可靠性高可靠性n 例如，所有文档可以在多台计算机上留有副本，如果其中之一不能使用（由于硬件故障），还可以使用其他副本。n 另外，多处理机的出现，意味着如果其中一台机器出现了故障，其余的处理机仍然可以分担它的任务，尽管性能可能有所下降。n 4.4.提供分布处理环境提供分布处理环境n 在计算机网络中，用户可根据问题的性质和要求，选择网络内最合适的资源来处理;对于综合性的大型问题可以采用合适的算法，将任务分散到不同的计算机上进行分布处理。计算机连成网络也有利于进行重大科研课题的开发和研究。n 5.5.集中管理与处理集中管理与处理n 有些地理上分散的组织机构要进行集中的管理和处理，也可通过计算机网络进行分级或集中管理。n 6.6.负载分担与均衡负载分担与均衡n 当某一处理系统任务过重时，新的作业可通过网络送给其他系统进行处理。在幅员广阔的国度里，就可以利用地理上的时差均衡系统的日夜负载，以充分发挥各处理系统的作用。n 7.7.跨越时间和空间的障碍跨越时间和空间的障碍n 网络用户可通过网络服务共享信息和互相协作，而不受地理因素的限制，也避免了由于时区不同所造成的混乱。n1.2.2 1.2.2 计算机网络的应用计算机网络的应用n 1.1.办公自动化办公自动化n 办公自动化OA是计算机网络的一个重要应用领域，目前正方兴未艾，并且为越来越多的人们所关注。多媒体技术的应用使OA系统不仅能够处理文字和数据，而且还能处理图像、文本、音频、视频等多种信息，将电脑、电视、录像、录音、电话、传真等融为一体，形成智能化的多媒体终端与人之间相互交流的全新操作环境。n 网络将提供文件传送、电子邮件、分布式数据库及电子会议等功能。n 2.2.远程教育远程教育n 远程教育是一种利用在线服务系统，开展学历或非学历教育的全新的教学模式。远程教育几乎可以提供大学中所有的课程，学员们通过远程教育，同样可得到正规大学从学士到博士的所有学位。这种教育方式，对于已从事工作而仍想继续学习,从而不断提升自我的人士特别有吸引力。n 3.3.工业过程控制工业过程控制n 计算机网络应用于工业过程控制可以提高产品的数量和质量，获得显著的经济效益。n 其优点是可靠性高;各微处理机体积小,可安装在控制现场,系统响应特性好;各结点都有智能设备，易于用软件改变控制算法，提高了控制的灵活性;将上层控制和下层控制紧密结合，可实现较高级的控制策略。n 4.4.金融电子化金融电子化 n 全世界的计算机网络，最大的用户都是金融系统。借助信息高速公路，全球范围内的资金结算可瞬间完成，“无纸贸易”成为现实。n 5.5.智能大厦智能大厦n 智能大厦是具有三A的大厦，分别是CA(通信自动化)、OA（办公自动化）和BA（楼宇自动化）。n 它必须具备下列基本构成要素:高舒适的工作环境、高效率的管理信息系统和办公自动化系统、先进的计算机网络和远距离通信网络及楼宇自动化。n1.3.1 1.3.1 计算机网络的系统组成计算机网络的系统组成n 1.1.计算机网络的硬件系统计算机网络的硬件系统n （1 1）服务器）服务器n 服务器（Server）是网络的核心设备，拥有数据库程序等可共享的资源，担负数据处理任务。如图1-2所示,它分为文件服务器、打印服务器、应用系统服务器和通信服务器等。1.3 1.3 1.3 1.3 计算机网络的组成计算机网络的组成计算机网络的组成计算机网络的组成图图1-2 1-2 服务器服务器n 文件服务器。文件服务器。文件服务器()能将其大容量磁盘存储空间提供给网络上的工作站（或称为客户端）使用,并接受工作站发出的数据处理、存取请求。n 打印服务器。打印服务器。简单地说,打印服务器(Printing Server）就是安装网络共享打印机的服务器，接受来自各工作站的打印任务，并将打印内容存入打印机的打印队列中，当在队列中轮到该任务时，就将其送到打印机打印输出。n 应用系统服务器。应用系统服务器。应用系统服务器(Application System Server)运行客户端/应用程序的服务器端软件,它往往保存大量的信息供用户查询。在客户端上运行客户端程序。客户端程序向应用系统服务器发送查询请求，服务器处理查询请求,并将查询的结果返回给客户端。n 通信服务器。通信服务器。通信服务器(Communication Server）负责处理本网络与其他网络的通信,或者通过通信线路处理远程用户对本网络的数据传输。n （2 2）工作站）工作站n 工作站(Workstation）就是共享网络资源的计算机，是用户进行信息交换的界面，它需要运行网络操作系统的客户端软件。如Windows2000Professional、Windows98等,如图1-3所示.n n 图图1-3 1-3 工作站工作站 n （3 3）通信设备）通信设备n 网络通信设备主要包括网卡及其中间连接设备，如调制解调器、中继器、集线器、网桥、交换机、路由器、网关等。n 在此主要介绍网卡，其余的都将在第六章中做详细阐述。n 网卡亦称为网络适配器，它是计算机与通信介质进行数据交换的中间处理部件，是工作站与网络之间的逻辑和物理链路,计算机主要通过网卡连接网络。n 网卡的基本功能是:并行数据和串行信号之间的转换、数据帧的装配与拆装、网络访问控制和数据缓冲等。n 网卡的分类方法有多种:n 按其传输速率可分为:10M网卡、100M网卡、10.100M自适应网卡以及千兆（1000M）网卡。n 按其主板上的总线类型来分,又可分为:ISA、VESA、EISA、PCI等接口类型。n 根据连接传输介质的不同,可分为:AUI接口（粗缆接口）、BNC接口（细缆接口）、RJ-45接口（双绞线接口）和FIO接口（光纤接口）等几种接口类型，如图1-4所示。n 图图1-4 1-4 网卡的各种接口网卡的各种接口n （4 4）传输介质）传输介质n 传输介质是计算机网络中发送方和接收方之间的物理通道.n 通常有:双绞线、同轴电缆、光纤、无线传输介质（如微波、红外线和激光）和卫星线路。n 在本章1.6节计算机网络传输介质中将对它们做具体介绍。n 2.2.计算机网络的软件系统计算机网络的软件系统n （1 1）网络操作系统。）网络操作系统。网络操作系统把网络中各台计算机的操作系统有机地联系起来，除常规操作系统所应具有的功能外,还具有网络通信、网络资源管理和网络服务功能等。n 网络操作系统主要包括：网络适配器驱动程序、子网协议和应用协议。n （2 2）网络应用服务系统）网络应用服务系统。客户端和服务器是针对服务而言的，请求服务的应用系统是客户端，为其他应用提供服务的系统或系统软件，称为服务器，组成客户端.服务器计算机模式。n1.3.2 1.3.2 计算机网络的两层子网结构计算机网络的两层子网结构n 1.1.通信子网通信子网n 通信子网主要由网络结点和通信链路组成，负责全网的信息传递。n 其中网络结点也称为转接结点或中间结点，它们的作用是控制信息的传输和在端结点之间转发信息。n 通信链路即传输信息的通道，它们可以是双绞线、同轴电缆、光纤、微波及卫星通信信道。n 局域网中，通信子网由网卡、缆线、集线器、中继器、网桥、交换机、路由器等设备和相关软件组成;在广域网中，通信子网由一些专用的通信处理机（结点交换机）及其运行的软件、集中器等设备和连接这些结点的通信链路组成。n 2.2.资源子网资源子网n 资源子网主要由提供资源的主机和请求资源的终端组成。n 它们都是信息传输的源结点或宿节点，有时也统称为端结点，负责全网的信息处理。n 局域网中，资源子网是由联网的服务器、工作站、共享的打印机和其他设备及相关软件组成;在广域网中，资源子网由网上的所有主机及其他外部设备组成。n1.4.1 1.4.1 按网络的地理范围分类按网络的地理范围分类n 1.1.局域网局域网n 局域网指在有限的地理区域内构成的规模相对较小的计算机网络，其覆盖范围一般不超过几十公里。n 局域网通常局限在一个办公室、一幢大楼或一个校园内，用于连接个人计算机、工作站和各类外围设备以实现资源共享和信息交换。n 2.2.城域网城域网n 城域网基本上是一种大型的LAN，通常使用与LAN相似的技术。其覆盖范围为一个城市或地区，网络覆盖范围为几十公里到几百公里。1.4 1.4 计算机网络的分类计算机网络的分类n 城域网中可包含若干个彼此互连的局域网，每个局域网都有自己独立的功能，可以采用不同的系统硬件、软件和传输介质，从而使不同类型的局域网能有效地共享信息资源。n 城域网通常采用光纤或微波作为网络的主干通道。它可以支持数据和语音的传输，并且还可能涉及到当地的有线电视网.n 3.3.广域网广域网n 广域网，又称远程网。它是一种跨越城市、国家的网络,可以把众多的城域网、局域网连接起来。广域网的作用范围通常为几十公里到几千公里。用于通信的传输装置和介质一般由电信部门提供，能实现大范围内的资源共享。n1.4.2 1.4.2 其他分类方法其他分类方法 n 1.1.根据传输介质的不同划分根据传输介质的不同划分n （1 1）有线网）有线网:采用有线传输介质来传输数据的网络。如双绞线、同轴电缆、光纤等。n （2 2）无线网）无线网:采用无线传输介质来传输数据的网络。如卫星、微波等。n 2.2.根据网络所有权性质的不同划分根据网络所有权性质的不同划分n （1 1）公用网）公用网:也称公众网。只要符合网络拥有者的要求就能使用这个网络。它是为全社会所有人提供服务的。公用网通常是由国家电信部门组建的。n （2 2）专用网）专用网:是某个部门为本单位特殊业务工作的需要而建造的网络。这种网络不向本单位以外的人提供服务，即不允许其他部门和单位使用。n 3.3.根据通信传播方式的不同划分根据通信传播方式的不同划分n （1 1）广播式网络）广播式网络:仅有一条通信信道,由网络上的所有计算机共享。n 主要有:在局域网上，以同轴电缆连接起来的总线网、星型网等;在广域网上以微波、卫星通信方式传播的广播式网络。n （2 2）点到点网络）点到点网络:由一对对计算机之间的多条通信信道连接构成。即以点到点的连接方式，把各计算机连接起来。n 另外还有一些分类方法，如按网络的拓扑结构分类，将计算机网络分为总线型网络、环型网络、星型网络、树型网络和网型网络等;按网络的交换方式分类，将计算机网络分为电路交换网、报文交换网、分组交换网和混合交换网。n 拓扑学是几何学的一个分支。拓扑学首先把实体抽象成与其大小、形状无关的点，将连接实体的线路抽象成线，进而研究点、线、面之间的关系。n 计算机网络的拓扑结构主要有:总线型、环型、星型、树型、网型等。n1.5.1 1.5.1 总线型网络总线型网络1.5 1.5 1.5 1.5 计算机网络的拓扑结构计算机网络的拓扑结构计算机网络的拓扑结构计算机网络的拓扑结构n 所有的计算机通过相应的硬件接口直接连接到一公共的传输介质上，该公共传输介质即称为总线(BUS)。n 任何一个计算机发送的信号都沿着传输介质双向传播，而且能被所有其他计算机所侦听到。但在同一时间内只允许一个结点利用总线发送数据。当一个结点利用总线以“广播”方式发送数据时,其他结点可以用“监听”方式接收数据。总线型网络的结构图如图1-5所示。图图1-5 1-5 总线型网络总线型网络 n 总线型网络的优点是:布线容易，可靠性高，易于扩充;另外，这种结构的网络结点响应速度快、共享资源能力强、设备投入量少、成本低、安装使用方便。n 总线型网络的主要缺点有:对总线的故障敏感,任何总线的故障都会使得整个网络不能正常运行;随着网络用户数量的增加，总线型网络的通信效率大大下降，用户数量受到限制。n 常见网络有:10BASE-2以太网、10BASE-5以太网。n1.5.2 1.5.2 环型网络环型网络n 环型网络是将各个计算机与公n共的缆线连接，缆线的两端连接起n来形成一个封闭的环，数据在环路n上以固定的方向流动,如图1-6所示。n 图图1-6 1-6 环型网络环型网络n 环型网络的主要优点是:结构简单、容易实现;由于路径选择简单，因此通信接口、管理软件都比较简单。n 主要缺点是:结点故障会引起全网故障;由于环路封闭，因而不利于系统扩充;在负载轻时，信道利用率低。n 最常见的采用环型拓扑的网络有令牌环网。n1.5.3 1.5.3 星型网络星型网络n 星型网络是由中央结点和通过点到点通信链路链接到中央结点的各个计算机组成的。采用集中控制，即任何两台计算机之间的通信都要通过中央结点进行转发，中央结点通常为集线器(Hub)/交换机(Switch)。它具有信号再生转发功能，同时它又是网络的中央布线的中心,各计算机通过集线器/交换机与其他计算机通信，星型网络又称为集中式网络，如图1-7所示。n 星型网络的优点是建网容易，网络控制简单，故障检测和隔离方便。n 其缺点是网络中央结点负担过重，形成瓶颈;电缆长度和安装工作量大;各结点的分布处理能力较低。n 常见的星型网络有:10BASE-T以太网、100BASE-T以太网等.n1.5.4 1.5.4 其他拓扑结构其他拓扑结构n 1.1.树型（层次型）网络树型（层次型）网络n 树型（层次型）网络是一种分级结构，可以看成是星型拓扑的扩展。图图1-7 1-7 星型网络星型网络n 它的形状像一棵倒置的树，顶端有一个带分支的根，每个分支还可延伸出子分支。层次结构中处于最高位置的结点（根结点）负责网络的控制，如图1-8所示。n 树型结构的网络易扩展，路径选择方便，若某一分支的结点式线路发生故障，易将该分支和整个系统隔离。其缺点是对根的依赖性大，如果根结点发生故障则全网不能正常工作。图图1-8 1-8 树型（层次型）网络树型（层次型）网络n 2.2.网型网络网型网络n 容错能力最强、可靠性最高的网络拓扑是网型拓扑。网型结构是由星型、总线型、环型演变而来的，是前三种基本拓扑混合应用的结果。在这种网络中，网络上的每台计算机与其他计算机都有3条以上的直接线路连接，如图1-9所示。n 在网型网络中，如果一个计算机或一段线缆出现故障，网络的其他部分依然可以运行，数据可以通过其他计算机和线路到达目的计算机。网型网络建网费用高、布线困难。n 常见的网型网络有:帧中继网络、ATM网络或其他数据报型网络。图图1-9 1-9 网型网络网型网络n 传输介质是计算机网络中发送方和接收方之间的物理通路.n1.6.1 1.6.1 有线传输介质有线传输介质n 1.1.双绞线双绞线n 双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起，可以减少相互间的电磁干扰。由于双绞线性能好、成本低、组网灵活，所以在网络布线系统中被普遍采用。n 双绞线是一种广泛使用的通信传输介质，既可以用于传输模拟信号，也可以用于传输数字信号。对于模拟信号来说，大约每56公里需要一个放大器;对于数字信号来说，每23公里使用一个中继器。1.6 1.6 1.6 1.6 计算机网络的传输介质计算机网络的传输介质计算机网络的传输介质计算机网络的传输介质n 按其电气特性分类，EIA/TIA为非屏蔽双绞线制定了布线标准，该标准包括5类UTP。n 1 1类线类线:可用于电话传输，但不适合数据传输，它没有固定的性能要求。n 2 2类线类线:可用于电话传输和最高为4Mbps的数据传输，包括4对双绞线。n 3 3类线类线:可用于最高为10Mbps的数据传输。n 它通常用于10BASE-T以太网，包括4对双绞线。n 4 4类线类线:可用于16Mbps的令牌环网和大型以太网10BASE-T，包括4对双绞线。其测试速度可达20Mbps。n 5 5类线类线:可用于100Mbps的快速以太网，包括4对双绞线。n 双绞线使用RJ-45接头连接网卡或集线器。RJ-45接头与普通电话系统的RJ-11接头有着重要区别。n 五类双绞线和RJ-45接头如图1-10所示。n 2.2.同轴电缆同轴电缆n 同轴电缆由两个导体组成，其外导体是一个空心圆柱形导体,它围裹着一个内芯导体,内外导体间用绝缘材料隔开，如图1-11所示。同轴电缆的频率特性较双绞线好,误码率低(109 10-7),能实现较高的传输速率。n 同轴电缆可以用于长距离的电话网络、有线电视信号的传输通道以及计算机局域网络。对于长距离的模拟传输来说，每隔几千米需要插入一个放大器;对于长距离的数字传输来说,每隔几百米左右需要安装一个中继器。图图1-10 1-10 五类双绞线和五类双绞线和RJ-45RJ-45接头接头n 同轴电缆分为基带同轴电缆（阻抗50）和宽带同轴电缆（阻抗75）。基带同轴电缆又可分为粗缆和细缆两种，都用于直接传输数字信号;宽带同轴电缆用于频分多路复用的模拟信号传输，也可用于不使用频分多路复用的高速数字信号和模拟信号传输。闭路电视所使用的CATV电缆就是宽带同轴电缆。n 在细缆网络中，主要指10BASE-2以太网,需要用BNC的一系列连接器;在粗缆网络中，主要指10BASE-5以太网,需要增加一种称为收发器的设备。在收发器中包括刺入式接头的连接器。图图1-11 RG1-11 RG系列编织网同轴电缆系列编织网同轴电缆n 收发器通过收发器电缆与网卡上的AUI端口相连，称为DIX接头，又称DB-15接头，字母DB表示数据线,数字指出连接器的插脚数。n 3.3.光纤光纤n 光纤是光导纤维的简称。它由能传导光波的石英玻璃纤维外加保护层构成。光纤电缆由一捆光导纤维组成，简称光缆。n 每根光纤只能单向传送信号，因此光缆中至少包括两条独立的纤芯，一条发送，另一条接收。n 纤芯连同包层直径不到0.2mm，一根光缆可以包括二至数百根光纤，并用加强芯和填充物来提高机械强度。n 光纤可以分为:单模光纤和多模光纤两种。n 由多条入射角度不同的光线同时在一条光纤中传播，这种光纤称为多模光纤;n 光线不经过多次反射而是一直向前传播，这种光纤称为单模光纤。n 光纤具有损耗低、频带宽、数据传输速率高、不受外界电磁干扰、安全保密性好等优点，是信息传输技术中发展潜力最大的一类传输介质，将广泛应用于信息高速公路的主干线中。如图1-12所示。n n 图图1-12 1-12 套层式光缆套层式光缆 n 三种有线传输介质的比较见表1-1。n1.6.2 1.6.2 无线传输介质无线传输介质n 无线传输介质通过空间传输，不需要架设或铺埋电缆或光纤，目前常用的主要有无线电波和三种视线媒体（微波、红外线和激光）。n所谓视线媒体就是需要在发送方和接收方之间有一条视线通路。n 1.1.无线电波无线电波传输介质价格电磁干扰频带宽度双绞线UTP最便宜高低SIP一般低中等同轴电缆一般低高光纤最高没有极高表1-1 三种有线传输介质的比较三种有线传输介质的比较n无线电波很容易产生，可以传播得很远，很容易穿过建筑物的阻挡，目前在无线电广播和电视广播中已广泛使用。无线电波的传输是全方位的，因此发射和接收装置不需要在物理位置上准确地对准。n 无线电磁波是指波长在100m以下,10m以上的电磁波。电波通过电离层进行折射或反射回到地面,从而进行远距离通信,多次反射的电波可以实现全球通信。短波通信可以传送电报、电话、传真、低速数据和语音等多种信息。n 无线电广播和电视广播都是单向的通信。著名的 ALOHA系统就是利用无线电传输数字信息进行双向通信典型例子。无线电通信现在也已广泛应用于电话领域,构成蜂窝式无线电话网.n 2.2.微波微波n 微波通信通常是指利用在1GHz范围内的电波来进行通信。n 高频的微波和低频的无线电波不同，它的一个重要特性是沿着直线传播，而不是向各个方向扩散。n 通过抛物状的天线可以将能量集中于一小束上，以获得很高的信噪比并传输很长的距离。但是，发射天线和接收天线必须精确对准，且由于微波是沿直线传输的，而地球表面是曲面,故直接传输的距离与天线塔的高度有关，塔越高则传输距离越远，超过一定距离后就要通过中继站来放大。在光纤出现以前,几十年来微波通信构成了远距离电话传输系统的核心。微波处于频谱的高端，它提供的信道容量较大，如一个带宽为2MHz的频段就可容纳500条话音线路。当然,微波段内频率也是受管制而分配使用的，如图1-13所示。图图1-13 1-13 微波通信设备微波通信设备n 3.3.红外线红外线n 红外线通信是利用红外线进行的通信。红外线链路只需一对发送/接收器(简称收发器)。这对发送.接收器调制不相干的红外光。收发器必须处于视线范围内，既可以安装在屋顶，也可以安装在建筑物内部，通过相邻外部的窗口传输数据。这种系统有很强的方向性，对于这样的系统非常难以窃听、插入数据和进行干扰。安装这样的系统不需要经过特许，而且只需几天时间就可以安装好。目前红外线已广泛应用于短距离的通信.n 电视机和录像机的遥控器就是应用红外线通信的例子。红外线亦可用于数据通信和计算机网络。许多便携机内部都已装备有红外线通信的硬件，利用它就可以与装备有红外线通信硬件的其他PC机或工作站通信，而不必有物理的导线连接。在一个房间中配置一套相对不聚焦的（即某种程度上是多方向的）红外线发射器和接收器，就可构成无线局域网。若干人带着便携机来这个房间开会时，不需要使用插头就可连到一个局域网上。红外线通信的方式如图1-14所示。n 4.4.激光激光n 激光能直接在空中传输而无需通过有形的光导体，并有能在很长距离内保持聚焦（即定向）的特点。它和微波通信在直线传输上有相似性，和红外线通信一样也不必经政府管理部门授权分配频率。有时可用激光通信来连接不同建筑物中的局域网，这在建筑物间要跨越公共空间，如要通过公路，因而在不轻易允许安放缆线时特别有用。n 红外线和激光都对环境气候特别敏感，例如雨、雾和雷电.相对来说，微波对一般雨和雾的敏感度较低。图图1-14 1-14 红外线通信方式红外线通信方式 n 5.5.卫星卫星n 卫星通信可以看成是一种特殊的微波通信，和一般的地面微波通信不同，它使用地球同步卫星作为中继站来转发微波信号。卫星上的转发器装备有接收和发射天线，接收由地面发射来的信号和向地面发送信号。由地面发射来的信号通常经过放大和变换后再转发回地面。卫星需要有自己的电源系统，太阳能电池板可将太阳能转换成电能供转发器使用。一个卫星上可以有多个转发器。卫星信道的频带较宽，通常可以按不同的频率分成若干子信道。n 卫星通信的优点是可以克服地面微波通信距离的限制。n 卫星通信的缺点是传播延迟时间长。n 但是,卫星通信的传播延迟时间和地面站间的距离无关,因而特别适合于远距离的通信。卫星通信如图1-15所示。n 由以上我们可以看到，在网络中可以使用的传输介质有很多，其所支持的传输速率也不尽相同，这是由传输介质自身的特性决定的，图1-16给出了不同传输介质所处的频段。图图1-15 1-15 卫星通信卫星通信图图1-16 1-16 各传输介质类型使用的电磁波谱范围各传输介质类型使用的电磁波谱范围第第2 2章章 数据通信基础数据通信基础2.1 数据通信系统模型数据通信系统模型2.2 数据通信的基本概念数据通信的基本概念2.3 通信方式通信方式2.4 数据传输数据传输2.5 多路复用技术多路复用技术2.6 数据交换技术数据交换技术2.7 差错控制差错控制n2.1.1 2.1.1 通信系统的基本要素通信系统的基本要素n 通信是把信息从一个地方传送到另一个地方的过程，即信息的传输与交换。用来实现通信过程的系统被称为通信系统。为了把信息从一个地方传送到另一个地方，通信系统中所采用的信息传送方式是多种多样的。但不论通信系统采用何种通信方式，对一个通信系统来说都必须具备三个基本要素,即信源、信宿和通信媒体。其中，信源是在通信过程中产生和发送信息的设备。信宿是通信过程中接收和处理信息的设备。通信媒体是信息传输过程中承载信息的媒体。如图2-1所示。2.1 2.1 2.1 2.1 数据通信系统模型数据通信系统模型数据通信系统模型数据通信系统模型图图2-1 2-1 通信系统基本要素通信系统基本要素信源通信媒体信宿n2.1.2 2.1.2 数据通信系统模型数据通信系统模型n 如果一个通信系统传输的信息是数据，则称这种通信为数据通信，实现这种通信的系统是数据通信系统。以计算机系统为主体构成的网络通信系统就是数据通信系统。n实际的数据通信系统有许多连接方法，但当把许多连接方法构成的数据通信系统进行抽象化后，数据通信系统可表示成如图2-2、图2-3所示的基本构成。n图图2-2 2-2 数据通信系统基本构成数据通信系统基本构成n在数据通信系统中，信源和信宿是各种类型的计算机或终端，它们被称为数据终端设备DTE。n一个DTE通常既是信源又是信宿。由于数据通信系统中DTE发出和接收的都是数据，所以把DTE之间的通路称为数据电路。信源信源信号转换设备信号转换设备通信媒体通信媒体信号转换设备信号转换设备信宿信宿n数据电路是由传输信道及其两端的数据电路端接设备 DCE组成。传输信道包括通信线路和通信设备。传输信道是传输信息的通道，可以是有线的，如双绞线、电缆等，也可以是无线的，如微波等。n DCE是DTE与传输信道之间的接口设备，即数据通信系统中的信号转换设备。n 发送方的DCE有两项功能:一是将来自DTE的数据信号进行变换，使之消除原数据信号内的直流分量，使信号频率与信道相适应，避免收发双方的不同步。二是对信号进行数.模转换，当传输信道为模拟信道时，DCE将来自DTE的数字数据信号调制成模拟数据信号。接收方的 DCE施行与发送方相反的功能。调制解调器和数据服务单元DSU是最常见的DCE。DTEDTEDCEDCE传输信道传输信道DCEDCEDTEDTE数据电路数据电路接口接口图图2-3 2-3 数据通信系统基本构成数据通信系统基本构成n1.1.数据和信息数据和信息n 数据是被记录下来的可以被鉴别的符号。数据具有稳定性和表达性。数据可分为数字数据和非数字数据两大类。n数字数据由阿拉伯数字和小数点组成,它可以进行算术运算;n 非数字数据是由不包括阿拉伯数字在内的各种符号组成的,即包括数字符号、字符、声音、图像等，它是不能进行算术运算.n 信息是对数据的解释，数据经过处理并经过解释才有意义,才成为信息。n 信息和数据是有区别的:数据是独立的，是尚未组织起来的事实的集合,而信息则是按照一定要求以一定格式组织起来的数据,凡经过加工处理或换算成人们想要得到的数据即可称为信息.2.2 2.2 2.2 2.2 数据通信的基本概念数据通信的基本概念数据通信的基本概念数据通信的基本概念n 数据处理是把数据加工处理成为所需要的信息的过程。数据处理通常是数据的计算机处理，如将一组原始数据输入计算机后，计算机以一定的数学模型计算所需的结果。n 数据与信息的关系可用图2-4来表示。n2.2.模拟数据和数字数据模拟数据和数字数据n模拟数据是在某个区间内连续变化的值，例如声音和视频都是振幅连续变化的波形，又如温度和压力都是连续变化的值.n 数字数据是离散的值，例如文本信息和整数。n 3.3.信号信号n 在电子技术中，信号是数据的电或电磁的编码。数据输入数据输入数据处理数据处理数据输出数据输出收集资料收集资料分析加工分析加工信息信息图图2-4 2-4 数据与信息的关系数据与信息的关系n 对应于模拟数据和数字数据，信号也可分为模拟信号和数字信号。n 模拟信号是随时间连续变化的电流、电压或电磁波，可以利用其某个分量（振幅、频率或相位）来表示要传输的数据。它可用以下三个部分来描述:n （1 1）振幅）振幅:用来表示信号波形变化的大小。n （2 2）频率）频率:用来表示每秒内波形重复的次数,单位为Hz(次/秒）。n （3 3）相位）相位:用来表示波形在单一周期内的时间位置。n 数字信号则是一系列离散的电脉冲，可以利用其某一瞬间的状态来表示要传输的数据。无论是数字数据还是模拟数据，在传输过程中都要转换成适合于信道传输的某种信号形式。n 模拟数据可以直接用模拟信号来表示;数字数据可直接用数字信号来表示。如图2-5所示。n 数字数据也可以用模拟信号来表示，此时要利用调制解调器来进行转换。n 模拟数据也可以用数字信号来表示。n 4.4.信道信道n 信道是指传输信息的通路。在计算机网络中有物理信道和逻辑信道之分。n 物理信道是指用来传送信号或数据的物理通路，网络中两个结点之间的物理通路称为通信链路。n 物理信道由传输介质及有关设备组成,它有多种不同的分类.图图2-5 2-5 模拟信号和数字信号的表示模拟信号和数字信号的表示n 按传输介质不同可分为有线信道、无线信道、卫星信道等.n 按信道传输信号类型不同可分为模拟信道和数字信道等。n 逻辑信道也是一种通路，它是在物理信道的基础上，由结点内部的连接来实现的。n 5.5.带宽带宽n 带宽是指信道所能传送的信号的频率宽度，也就是可传送信号的最高频率与最低频率之差。n 例如，一条传输信道可以接受从300Hz到3000Hz的频率,则在这条传输信道上传送频率的带宽就是2700Hz。n 信道的带宽由传输介质、接口部件、传输协议以及传输信息的特性等因素所决定。它在一定程度上体现了信道的传输性能，是衡量传输系统的一个重要指标。信道的容量、传输速率和抗干扰性等均与带宽有密切的联系。通常，信道的带宽大，信道的容量也大，其传输速率相应也高。n2.2.2 2.2.2 数据通信中的主要技术指标数据通信中的主要技术指标n 数据通信的一个主要任务是传输数据信息，传输数据时希望传输速度快、出错率低、信息量大、可靠性高、费用低。这些要求可用以下技术指标来加以描述。n 1.1.数据传输速率数据传输速率n （1 1）数据传输速率）数据传输速率n 数据传输速率是指每秒钟能传输的二进制信息位数，单位为位/秒，记作bps。数据传输速率的计算公式为n n式中 T表示一个数字脉冲信号的宽度或重复周期,单位为秒;n N表示一个数字脉冲信号所能表示的有效离散值的个数.n 一个数字脉冲又称为一个码元。若一个码元所表示的二进制的有效值状态为2，即只有0和1，N=2，则该码元只能携带一个二进制信息;若一个码元所表示的二进制的有效值状态为4，即为00、01、10、11,N=4，则该码元只能携带两个二进制信息.以此类推，若一个码元所表示的二进制的有效值状态为N,则该码元只能携带log2 N个二进制信息。n （2 2）调制速率）调制速率n 如上所述，当N=2时，S=1/T，此时数据传输速率就等于每秒钟所能传送的码元数量。可以引出另一个描述数据传输速率的技术指标，即调制速率，又称波特率、码元速率，单位为波特，记作Baud。计算公式为n B=1/Tn 由以上两式合并可以得出调制速率和数据传输速率的对应关系式n 【例】在一个码元能表示4种二进制有效值状态下，且T=83310-6。求数据传输速率和调制速率。n 解n 2.2.信道容量信道容量n 信道容量表征一个信道传输数据的能力，单位也是位/秒（bps）。信道容量与数据传输速率的区别在于,前者表示信道的最大数据传输速率，是信道传输能力的极限，而后者则表示实际的数据传输速率。n 奈奎斯特首先给出了无噪声情况下调制速率的极限值与信道带宽的关系n B=2H（Baud）n 其中，H表示信道带宽,也称频率范围,即信道能传输的上
