江南学校九年级物理

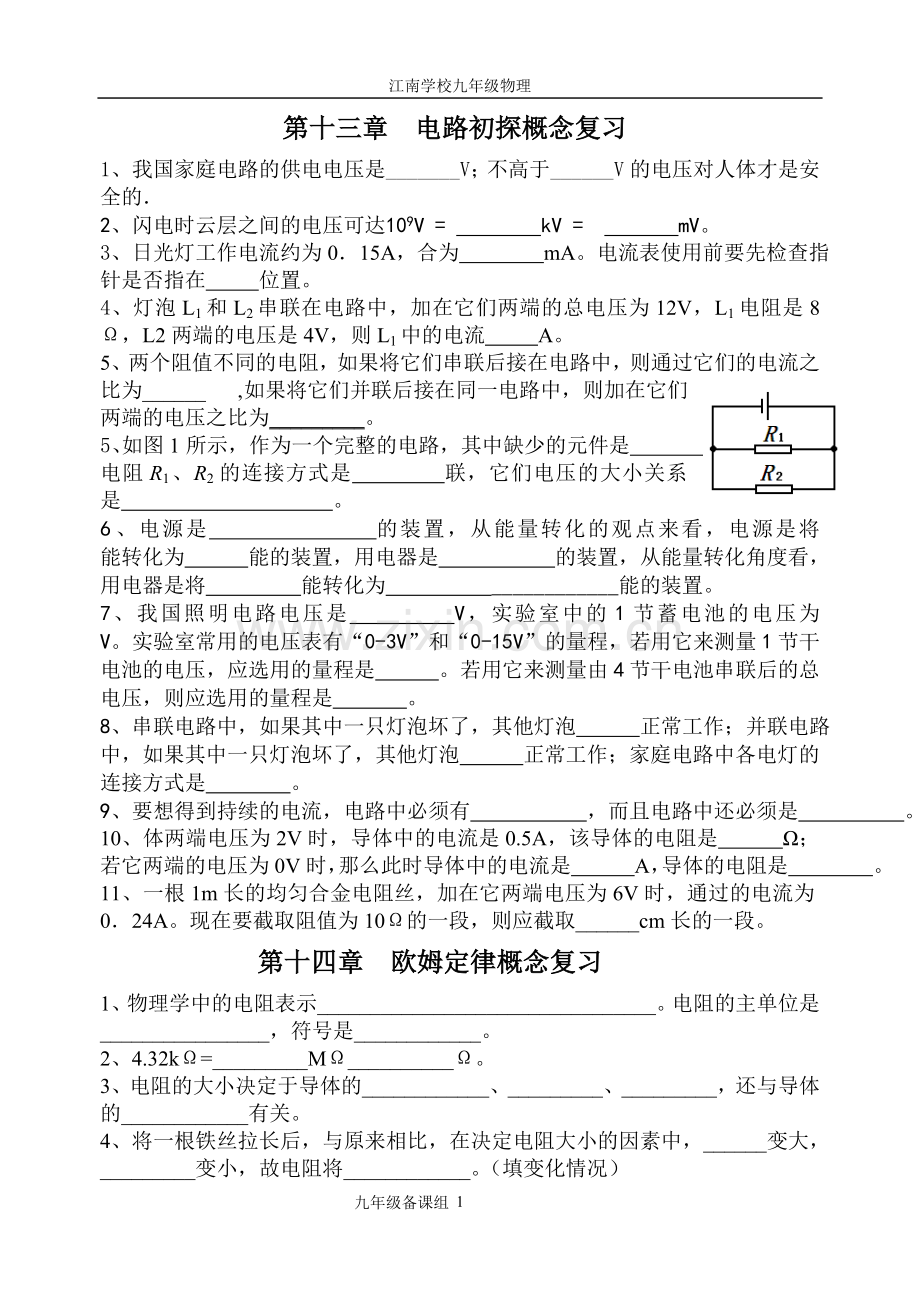

第十三章 电路初探概念复习
1、我国家庭电路的供电电压是_______V；不高于______V的电压对人体才是安全的．
2、闪电时云层之间的电压可达109V = kV = mV。
3、日光灯工作电流约为0．15A，合为 mA。电流表使用前要先检查指针是否指在 位置。
4、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流 A。
5、两个阻值不同的电阻，如果将它们串联后接在电路中，则通过它们的电流之比为______ ,如果将它们并联后接在同一电路中，则加在它们两端的电压之比为_________。
5、如图1所示，作为一个完整的电路，其中缺少的元件是 ，电阻R1、R2的连接方式是 联，它们电压的大小关系是 。
6、电源是 的装置，从能量转化的观点来看，电源是将 能转化为 能的装置，用电器是 的装置，从能量转化角度看，用电器是将 能转化为 ____________能的装置。
7、我国照明电路电压是 V，实验室中的1节蓄电池的电压为 V。实验室常用的电压表有“0-3V”和“0-15V”的量程，若用它来测量1节干电池的电压，应选用的量程是 。若用它来测量由4节干电池串联后的总电压，则应选用的量程是 。
8、串联电路中，如果其中一只灯泡坏了，其他灯泡 正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡 正常工作；家庭电路中各电灯的连接方式是 。
9、要想得到持续的电流，电路中必须有 ，而且电路中还必须是 。
10、体两端电压为2V时，导体中的电流是0.5A，该导体的电阻是 Ω；若它两端的电压为0V时，那么此时导体中的电流是 A，导体的电阻是 　 。
11、一根1m长的均匀合金电阻丝，加在它两端电压为6V时，通过的电流为0．24A。现在要截取阻值为10Ω的一段，则应截取______cm长的一段。
第十四章 欧姆定律概念复习
1、物理学中的电阻表示________________________________。电阻的主单位是________________，符号是____________。
2、4.32kΩ=_________MΩ__________Ω。
3、电阻的大小决定于导体的____________、_________、_________，还与导体的____________有关。
4、将一根铁丝拉长后，与原来相比，在决定电阻大小的因素中，______变大，_________变小，故电阻将____________。（填变化情况）

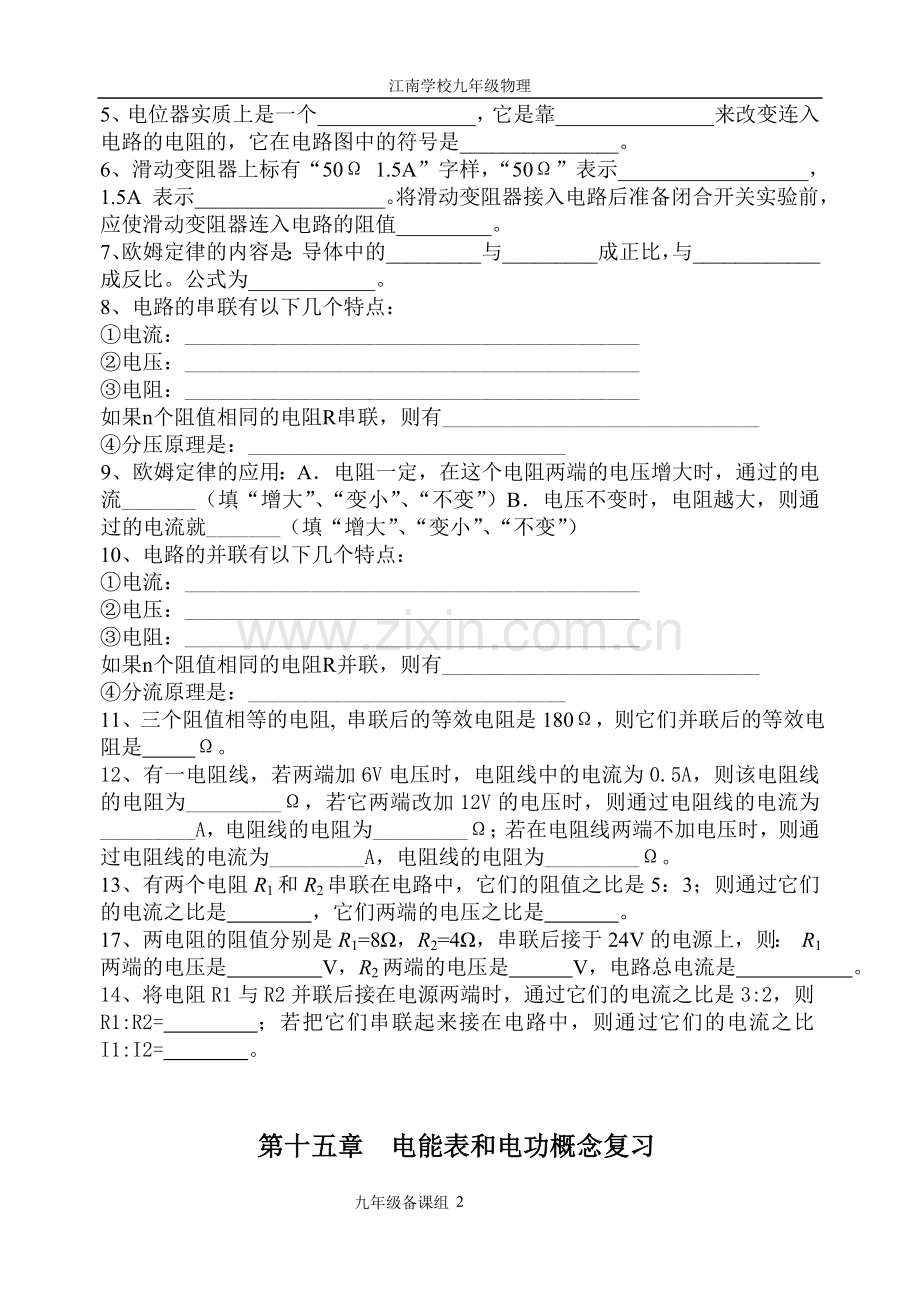

5、电位器实质上是一个_______________，它是靠_______________来改变连入电路的电阻的，它在电路图中的符号是_______________。
6、滑动变阻器上标有“50Ω 1.5A”字样，“50Ω”表示__________________，1.5A 表示__________________。将滑动变阻器接入电路后准备闭合开关实验前，应使滑动变阻器连入电路的阻值_________。
7、欧姆定律的内容是：导体中的_________与_________成正比，与____________成反比。公式为____________。
8、电路的串联有以下几个特点：
①电流：___________________________________________
②电压：___________________________________________
③电阻：___________________________________________
如果n个阻值相同的电阻R串联，则有______________________________
④分压原理是：______________________________
9、欧姆定律的应用：A．电阻一定，在这个电阻两端的电压增大时，通过的电流_______（填“增大”、“变小”、“不变”）B．电压不变时，电阻越大，则通过的电流就_______（填“增大”、“变小”、“不变”）
10、电路的并联有以下几个特点：
①电流：___________________________________________
②电压：___________________________________________
③电阻：___________________________________________
如果n个阻值相同的电阻R并联，则有______________________________
④分流原理是：______________________________
11、三个阻值相等的电阻, 串联后的等效电阻是180Ω，则它们并联后的等效电阻是 Ω。
12、有一电阻线，若两端加6V电压时，电阻线中的电流为0.5A，则该电阻线的电阻为_________Ω，若它两端改加12V的电压时，则通过电阻线的电流为_________A，电阻线的电阻为_________Ω；若在电阻线两端不加电压时，则通过电阻线的电流为_________A，电阻线的电阻为_________Ω。
13、有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是 ，它们两端的电压之比是 。
17、两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V的电源上，则： R1两端的电压是 V，R2两端的电压是 V，电路总电流是 。
14、将电阻R1与R2并联后接在电源两端时，通过它们的电流之比是3:2，则R1:R2= ；若把它们串联起来接在电路中，则通过它们的电流之比I1:I2= 。

第十五章 电能表和电功概念复习
1、电流做功的实质是 。
2、电流通过电动机做功的过程中，电能转化为 能；电流通过电灯时，灯丝炽热发光，电能转化为 能和 能。电流通过电炉时，电能主要转化为 能；电流通过电风扇时，电能主要转化为 能；给蓄电池充电时，电能主要转化为 能。
3、在通电时间相同的情况下，电压越大，电流越大，电流做功越 ；如果电压和电流不变，通电时间越长，电流做功就越 。所以电流在某段电路上所做的功，等于这段电路上 、 和 的乘积。写成公式是 。
4、一个家用电能表上标有如下几个重要参数：“220V　10A”、“600r/KWh”等。其中“220V”表示　　　　　　　　　　　　　，“10A”表示　　　　　　　　　　　　　，“600r/KWh”是指接在这个电能表后的用电器，每消耗1KWh的电能，电能表的转盘转动　　　　r。
5、电流做功的过程中，伴随着电能向　　　　的转化，电流通过电灯泡时做了1080J的功，说明消耗了　　　J的电能，转化成了　　　能和　　　　能。
6、串联在电路中的两盏灯L1和L2，已知L1的电阻比L2的电阻大，则　　　灯两端电压大，相同时间内，　　　灯消耗的电能多，　　　灯更亮些；若将它们并联在电路中，通过　　　　灯中的电流大些，相同时间内电流通过　　　灯做功多些，　　　灯更亮一些。
7．电能表计数器上前后两次读数 ，就是这段时间内用电器用电的度数。某同学家中的电能表九月底显示３３６２ ３ ，十月底显示３４２８ ５ ，那么这位同学家十月份共用电 度，相当于 J。
8、甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。
9、将标有“220V 40W”的灯泡接在200V的电路中，灯泡消耗的实际功率_______额定功率（选填“大于”、“等于”或“小于”）；如果该灯泡正常发光5h，将会消耗_______kW·h的电能。
10、通过某用电器电流是0.4A，3min内用电器消耗的电能是4320J，则该用电器两端的电压是 V。
11、某段电路两端的电压是6V，通过它的电流是0.5A，则通电5min，电流做功 J。
12、如果把标有“220V 100W”的电灯接入家庭电路，通电1小时，则电流做的功为 J，它的电阻为 Ω。
第十五章 电功率概念复习
1、电功率是表示电流做功 物理量，它的国际单位是 ，常用单位还有 。电功率的基本公式是 ，除此之外还有 。
2、一只标有“220V 25W”的灯泡，其中“220V”表示该灯的 ，“25W”表示该灯的 。1度电能供该灯正常工作 小时。
3、做同样多的功，电功率大的用电器用的时间 ，而电功率小的用电器用的时间 ；在相同的时间里，电功率大的用电器做的功 ，而电功率小的用电器做的功 。
4、在“测定小灯泡的电功率”的实验中，小灯泡在 的条件下才能正常发光；小灯泡过亮，是因为 ；小灯泡过暗，是因为 。
5、滑动变阻器在“测定小灯泡额定功率”实验中的作用是
。
6、在家庭电路中，几个工作的家用电器是________联的。增加工作的家用电器个数，电能表转盘转动的速度变________.
7、一只灯泡两端电压是220V，10min消耗的电能为2.4×104J，则灯泡的功率是 W，通过灯泡的电流是 A，灯丝的电阻是 Ω。
8、某用电器的电阻是10Ω，接在220V的电源上，正常工作时的电流2A，则该用电器正常工作1min消耗了 J的电能，则该用电器的电功率
是 W。
9、某用电器的功率是100W，它工作1h消耗的电能是 kWh。
10、某用电器工作40h，消耗电能1kWh，它的功率是 W。
11、在“测定额定电压为2.5V的小灯泡的电功率”的实验中，至少要 节干电池。电压表应和 并联，最好选用 V的量程。闭合开关后，调节 ，使电压表的示数为 ；若此时电流表的示数为0.2A，则该灯泡的额定功率为 W。
12、现有两个灯泡上标有“10V 10W”和“9V 5.4W”的字样。当将它们串联使用时，电路两端允许的最大电压是________V；当将它们并联使用时，干路允许通过的最大电流是________A，电路消耗的最大功率是_______W。
13、灯泡的灯丝断了再搭接上，接到原来的电源上，灯泡比以前更亮了，这是因为电压不变，灯丝电阻 ，消耗的功率 。灯泡用过一段时间后很容易在搭接处再次烧断，这是由于
14、将标有“6V，3W”、“6V，6W”的甲、乙两个灯泡，串联接在9V的电源上，它们的实际功率分别是 W和 W。
15、白炽电灯上标有“220V 40W”字样，表明该灯正常发光时该灯两端的电压是 V，通过灯丝的电流是 A，灯丝的电阻为 Ω，额定功率是 W，正常发光 h 消耗1kW·h 电能
4
九年级备课组
