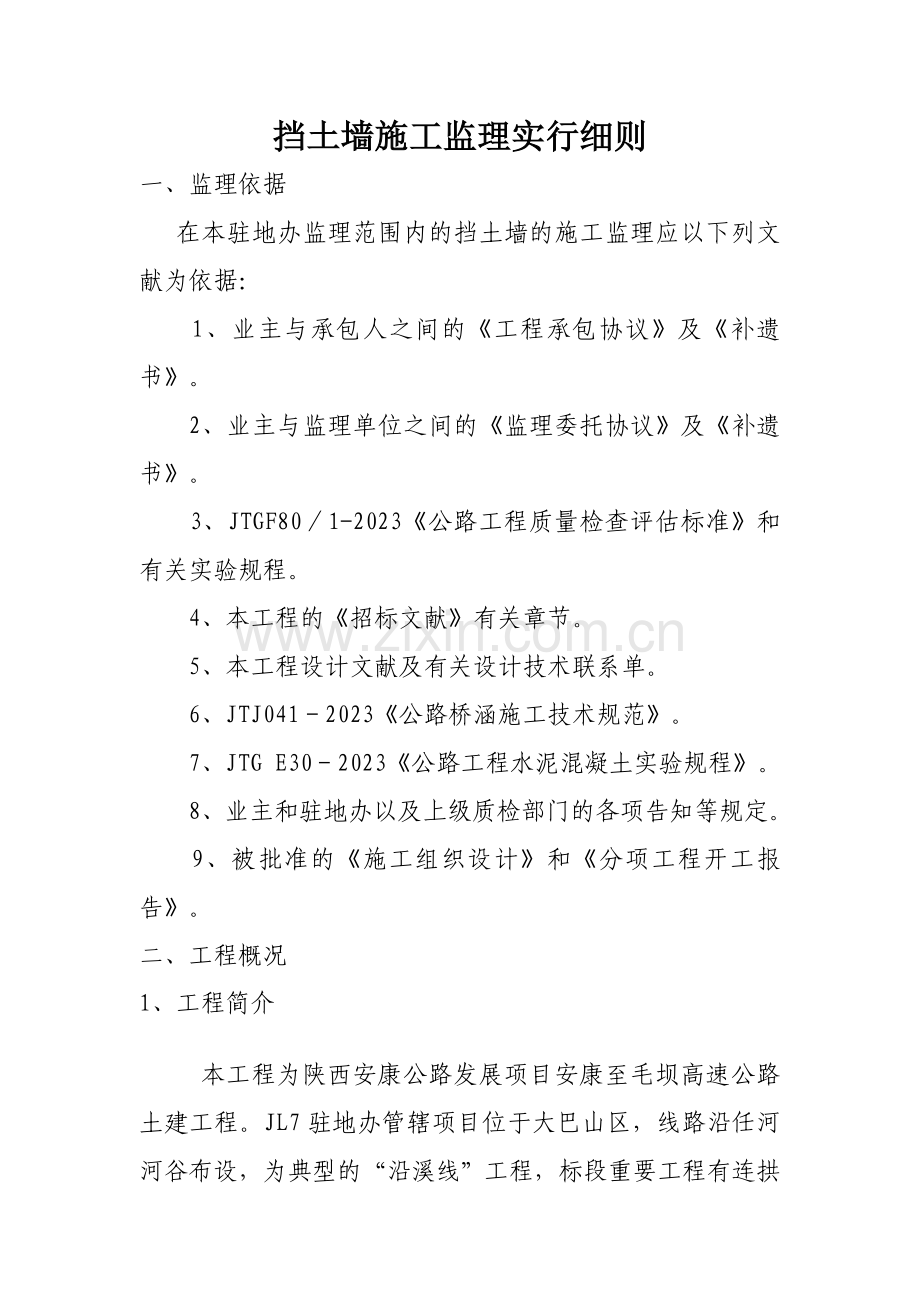

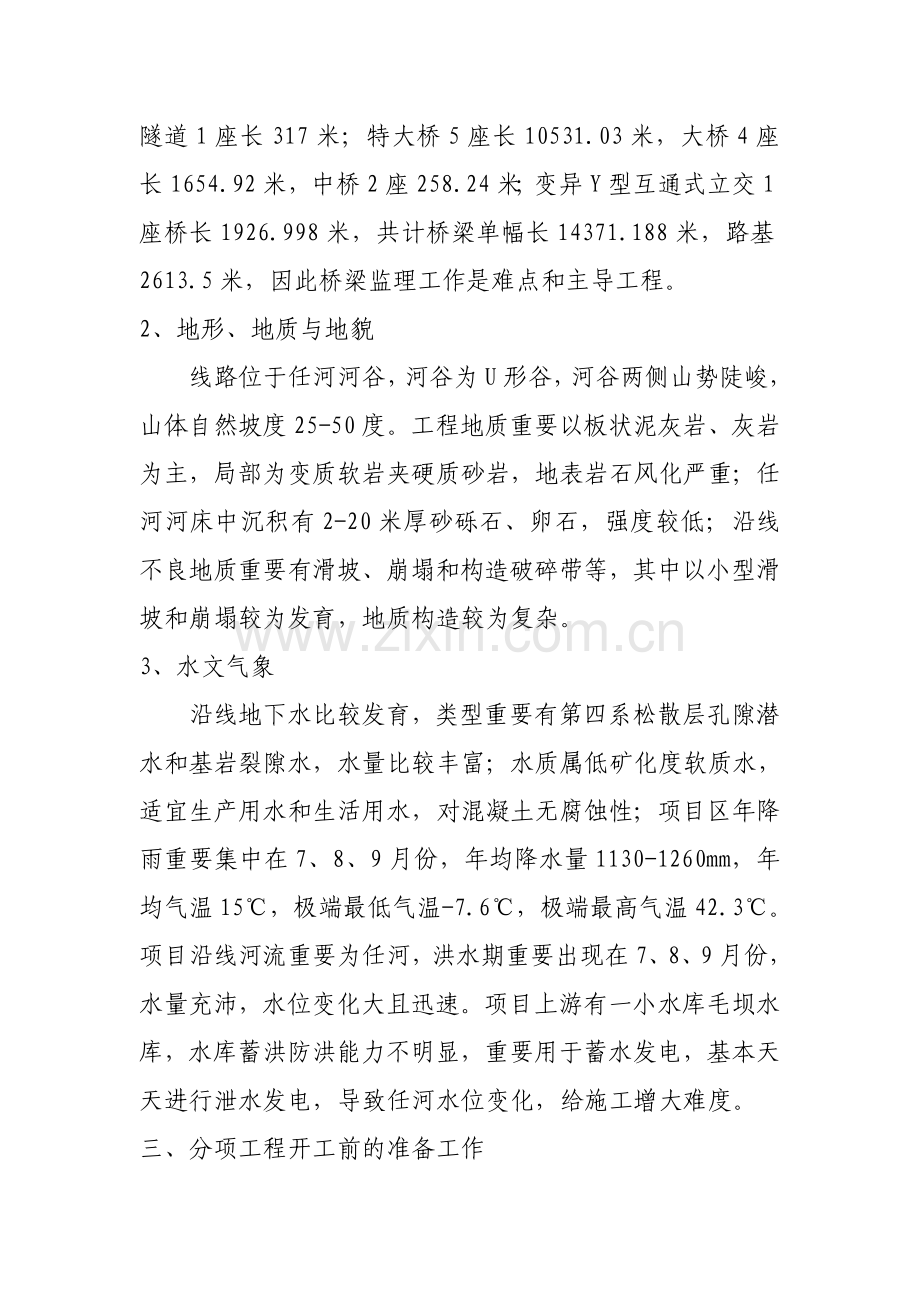

挡土墙施工监理实行细则一、监理依据在本驻地办监理范围内的挡土墙的施工监理应以下列文献为依据： 1、业主与承包人之间的工程承包协议及补遗书。 2、业主与监理单位之间的监理委托协议及补遗书。3、JTGF801-2023公路工程质量检查评估标准和有关实验规程。 4、本工程的招标文献有关章节。 5、本工程设计文献及有关设计技术联系单。 6、JTJ0412023公路桥涵施工技术规范。 7、JTG E302023公路工程水泥混凝土实验规程。 8、业主和驻地办以及上级质检部门的各项告知等规定。 9、被批准的施工组织设计和分项工程开工报告。二、工程概况1、工程简介本工程为陕西安康公路发展项目安康至毛坝高速公路土建工程。JL7驻地办管辖项目位于大巴山区，线路沿任河河谷布设，为典型的“沿溪线”工程，标段重要工程有连拱隧道1座长317米；特大桥5座长10531.03米，大桥4座长1654.92米，中桥2座258.24米；变异Y型互通式立交1座桥长1926.998米，共计桥梁单幅长14371.188米，路基2613.5米，因此桥梁监理工作是难点和主导工程。2、地形、地质与地貌线路位于任河河谷，河谷为U形谷，河谷两侧山势陡峻，山体自然坡度25-50度。工程地质重要以板状泥灰岩、灰岩为主，局部为变质软岩夹硬质砂岩，地表岩石风化严重；任河河床中沉积有2-20米厚砂砾石、卵石，强度较低；沿线不良地质重要有滑坡、崩塌和构造破碎带等，其中以小型滑坡和崩塌较为发育，地质构造较为复杂。3、水文气象沿线地下水比较发育，类型重要有第四系松散层孔隙潜水和基岩裂隙水，水量比较丰富；水质属低矿化度软质水，适宜生产用水和生活用水，对混凝土无腐蚀性；项目区年降雨重要集中在7、8、9月份，年均降水量1130-1260mm，年均气温15，极端最低气温-7.6，极端最高气温42.3。项目沿线河流重要为任河，洪水期重要出现在7、8、9月份，水量充沛，水位变化大且迅速。项目上游有一小水库毛坝水库，水库蓄洪防洪能力不明显，重要用于蓄水发电，基本天天进行泄水发电，导致任河水位变化，给施工增大难度。三、分项工程开工前的准备工作1、检查承包人的临时建设、供水、供电、临时道路、施工场地平整等完毕情况。2、导线点、水准点等施工控制桩已复测闭合，并经监理工程师检查验收。3、地面线复测已经由 监理工程师检查认定，工程数量已经由监理工程师审查批准。4、分项工程施工进度计划（施工组织设计）已经由监理工程师审查批准。5、现场管理人员和纯熟工人已经贯彻，普通工人数能满足施工需要。6、材料供应已贯彻，能保证开工及施工连续进行；进场材料已经由监理工程师检查合格，供货质量有保证。7、用于分项工程的各种机械设备已贯彻，开工所需机械设备已经到位并经监理工程师检查符合规定。8、现场实验设备已经到齐，各种标准实验已经由监理工程师验证批准。9、设计图纸已经复核无误。10、环境保护及安全措施已经贯彻。四、片石混凝土挡土墙施工监理控制1、复核承包人的工程施工放样，检查片石及混凝土原材料质量。2、承台顶面与挡土墙结合部分应凿毛解决，凿毛时须凿除浮浆，直到密实混凝土，并经监理检查合格。3、挡土墙模板须使用大面积钢模板，模板必须平整，接缝严密、不漏浆，并有一定的强度和刚度，支撑牢固稳定。4、模板安装完毕，承包人自检合格后，监理工程师要复核其平面位置、断面尺寸，模板高度、泄水管预埋。5、C15混凝土必须使用强制式拌合机集中拌合，原材料质量及拌制过程须符合规定。6、混凝土浇筑过程中，监理工程师应进行全过程旁站，规定按设计和规范规定进行砼浇筑和片石投放。片石质量必须合格并在使用前洗净晾干。投放片石时，片石与模板间的距离不小于10cm，片石间的距离不小于20cm，片石投放量不大于25%。7、挡土墙沉降缝位置应符合设计规定，并与基础贯通、上下竖直。沉降缝解决必须符合设计规定和规范规定。8、混凝土必须及时覆盖，并洒水养生7d以上。9、挡土墙竖向需分段浇筑时，施工缝解决必须符合规范规定，并经监理工程师检查合格后方可进行下道工序施工。五、浆砌片石挡土墙施工监理控制1、一方面清理场地，进行施工放样，并经监理工程师复核。2、基坑开挖采用机械开挖为主，辅以人工开挖清理槽底到设计基础底标高，不得超挖。坑槽应按规定留出工作面，槽壁放坡或支护应符合规范规定。坑槽内合适位置设集水井，及时排除坑槽内积水。监理工程师应监督承包人做基底承载力检测，经监理工程师批准后，方可进行基础工程施工。3、砌体施工：检查石料的类别、强度、规格等应符合设计和规范规定；砌筑砂浆及原材料质量符合标准及规范规定；砂浆拌合必须机拌，强度必须符合设计规定。石料在使用前必须浇水湿润，应清除石料表面的泥土、水锈；砌筑时必须两面立杆挂线，并经常校正标线，以保证砌体尺寸符合设计规定；沿墙长度方向地面有纵坡时，应沿纵坡按设计规定做成台阶。分段砌筑时，相邻段高差不宜超过1.2m；砌筑基础的第一层时，如基底为基岩，应先将其表面清洗、湿润，然后坐浆砌筑；如基底为土质，则应直接坐浆砌筑；砌体应分层坐浆砌筑，砌筑上层时，不应振动下层砌体，不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块；砌筑工作中断后再进行砌筑时，应将砌层表面加以清扫并洒水湿润；沉降缝的设立及解决应按设计及规范规定进行施工；砌体咬合紧密，错缝搭接，砂浆饱满，不得有通缝、叠砌、贴砌和浮塞现象；拌制砂浆应与砌筑进度相配合，随拌随用；按设计规定和规范规定埋设泄水管。六、未尽事宜，应严格按设计（或变更文献）规定及施工技术规范执行。挡土墙施工控制要点一、片石砼挡土墙1、检查并复核承包人的施工放样，审查片石及砼原材料的质量检测报告。2、检查承台顶与挡土墙结合部分的凿毛情况。3、在模板安装过程中，就应检查模板的刚度、高度及平整度等，待模板安装结束承包人自检合格后，重新对模板的平面位置、高度、倾斜度、断面尺寸、支撑稳定性等进行复核检查。4、在施工开始前对用于挡土墙的片石质量、存量进行检查。在施工过程中严格控制片石投放数量和质量，规定严格按设计及规范规定进行施工。5、应重点控制砼配合比，尤以用水量、外加剂的加入量更为重要，现场监理应在浇筑现场抽查砼坍落度。6、砼浇筑时的浇筑工艺、振捣工艺是否符合规范和施工组织设计规定；浇筑过程中的安全措施是否到位等要监督检查并全过程旁站。7、检查挡土墙养生设施及保证措施，洒水覆盖养生时间不低于7天。8、监督审查沉降缝、施工缝的解决情况和质量保证措施。二、浆砌片石挡土墙1、检查并复核承包人的施工放样。2、审查片石、砂浆原材料质量检测报告。3、检查基底地质情况，并对承包人的基底承载力检测进行旁站，符合设计规定并经监理工程师批准后方可进行下道工序施工。4、砌块在使用前应浇水湿润，并清除表面泥土、水锈。5、砌筑第一层砌体时，如基底为基岩，应现先将其表面清洗、湿润，然后坐浆砌筑；如基底为土质，则应直接坐浆砌筑。6、砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约2cm的空缝备做勾缝之用。砌体隐蔽面砌缝可随砌随刮平。7、各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。8、砌筑上层砌块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，需清扫和湿润新旧砌体接合面。9、浆砌片石应分层砌筑，宜以2-3层砌块组成一工作面，每一工作层的水平缝应大体找平，各工作层竖缝应互相错开，不得贯通。外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌体咬接；砌缝宽度一般不应大于40mm.10、沉降缝的施工，监理工程师要严格督促规定承包人按设计进行。砌体挡土墙实测项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度（MPa）在合格标准内按附录F检查2平面位置（mm）50经纬仪：每20m检查墙顶外边线3点3顶面高程（mm）20水准仪：每20m检查1点4竖直度或坡度（%）0.5吊垂线：每20m检查2点5断面尺寸（mm）不小于设计尺量：每20m量2个断面6底面高程（mm）50水准仪：每20m检查1点7表面平整度（mm）块石202m尺寸：每20m检查3处，每处检查竖直和墙身两个方向片石30混凝土块、料石10墩、台身实测项目项次检查项目规定值或允许偏差检查方法和频率1混凝土强度（MPa）在合格标准内按附录D检查2断面尺寸（mm）20尺量：检查3个断面3竖直度或坡度（%）0.3%H且不大于20吊垂线和经纬仪：测量2处4顶面高程（mm）10水准仪：测量3处5轴线偏位（mm）10全站仪或经纬仪：纵、横各测量2点6节段间错台（mm）5尺量：每节检查4处7大面积平整度（mm）52m直尺：检查竖直、水平两个方向，每20m2测1处8预埋件位置（mm）符合设计规定，设计未规定期：10尺量：每件注：H为墩、台身高度。
