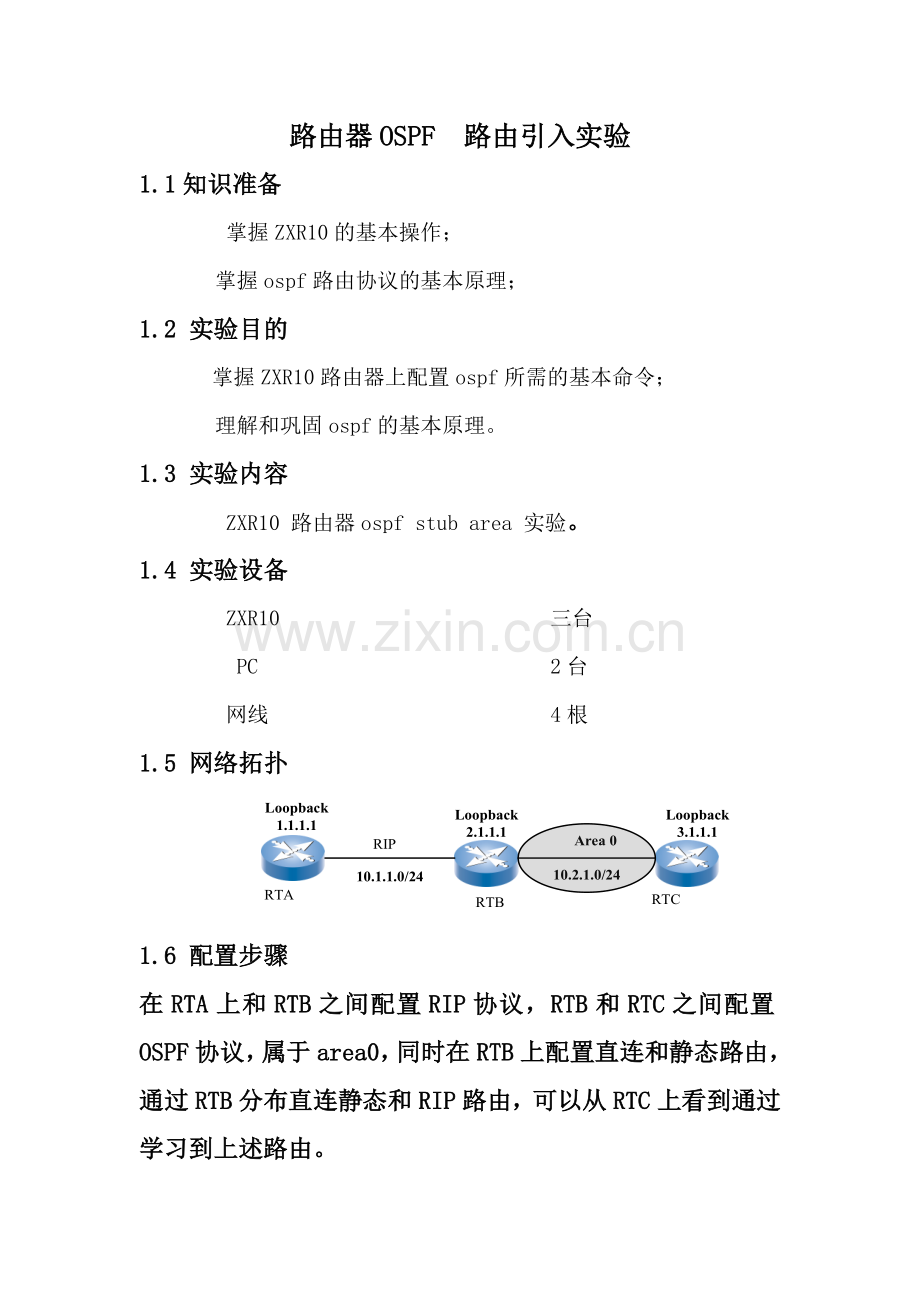

路由器OSPF 路由引入实验
1.1知识准备
掌握ZXR10的基本操作；
掌握ospf路由协议的基本原理；
1.2 实验目的
掌握ZXR10路由器上配置ospf所需的基本命令；
理解和巩固ospf的基本原理。
1.3 实验内容
ZXR10 路由器ospf stub area 实验。
1.4 实验设备
ZXR10 三台
PC 2台
网线 4根
1.5 网络拓扑

1.6 配置步骤
在RTA上和RTB之间配置RIP协议，RTB和RTC之间配置OSPF协议，属于area 0，同时在RTB上配置直连和静态路由，通过RTB分布直连静态和RIP路由，可以从RTC上看到通过学习到上述路由。
以下主要配置RIP协议的路由学习，引入ISIS、BGP路由和引入RIP的原理相同，只是将TRA和RTB之间的动态路由协议由RIP改成ISIS或者BGP即可。
说明：本实验可以不用连接PC机，主要在于知道如何引入外部路由

RTA 的配置：
ZXR10#confitgure terminal
ZXR10(config)#interface looback1
ZXR10(config-if)#ip add 1.1.1.1 255.255.255.255
ZXR10(config-if)#exit
ZXR10(config)#interface gei_0/1
ZXR10(config-if)#ip add 10.1.1.1 255.255.255.0
ZXR10(config-if)#exit
ZXR10(config)#router rip //配置RIP协议
ZXR10(config-router)# network 1.1.1.0 0.0.0.255
ZXR10(config-router)#network 10.1.1.0 0.0.0.255
ZXR10(config)#exit
RTB 的配置：
ZXR10#confitgure terminal
ZXR10(config)#interface looback1
ZXR10(config-if)#ip add 2.1.1.1 255.255.255.255
ZXR10(config-if)#exit
ZXR10(config)#interface gei_0/1
ZXR10(config-if)#ip add 10.2.1.1 255.255.255.0
ZXR10(config-if)#exit
ZXR10(config)#interface gei_2/0
ZXR10(config-if)#ip add 10.1.1.2 255.255.255.0
ZXR10(config-if)#exit
ZXR10(config)#ip add 20.1.1.0 255.255.255.0 10.1.1.1 //静态路由.

ZXR10(config)#router rip //配置RIP协议
ZXR10(config-router)# network 10.1.1.0 0.0.0.255
ZXR10(config-router)#exit
ZXR10(config)#router ospf 100 //进入ospf路由配置模式，进程号为1.
ZXR10(config-router)#router-id 2.1.1.1 //将loopback1配置为ospf的router-id
ZXR10(config-router)#network 10.2.1.0 0.0.0.255 area 0 //将192.168.1.0/24网段宣告出去，到area 0区域。
ZXR10(config-router)# redistribute rip metric 10 //重分布RIP协议
ZXR10(config-router)#redistribute connected //重分布直连路由
ZXR10(config-router)#redistribute static //重分静态路由
ZXR10(config)#exit
RTC 的配置
ZXR10#confitgure terminal
ZXR10(config)#interface looback1
ZXR10(config-if)#ip add 3.1.1.1 255.255.255.255
ZXR10(config-if)#exit
ZXR10(config)#interface gei_0/1
ZXR10(config-if)#ip add 10.2.1.2 255.255.255.0
ZXR10(config-if)#exit
ZXR10(config)#router ospf 1 //进入ospf路由配置模式，进程号为1.
ZXR10(config-router)#router-id 3.1.1.1 //将loopback1配置为ospf的router-id
ZXR10(config-router)#network 10.2.1.0 0.0.0.255 area 0 //将192.168.1.0/24网段宣告出去，到area 0区域。

1.7 验证方法
在路由器上执行show ip route命令，可以看到如下结果：
1、RTB有RIP路由1.1.1.1/32、直连路由2.1.1.1/32、静态路由20.1.1.0/24；
2、经过RTB引入后，RTC可以看到通过ospf学习到1.1.1.1/32、直连路由2.1.1.1/32、静态路由20.1.1.0/24路由；
查看RTA中的路由表，
ZXR10# show ip ospf neighbor //查看ospf邻居关系的建立情况
ZXR10# show ip route //查看路由表
ZXR10# show ip ospf database
1.8 实验结论
ZXR10路由可以通过重分布的方式引入外部路由。
