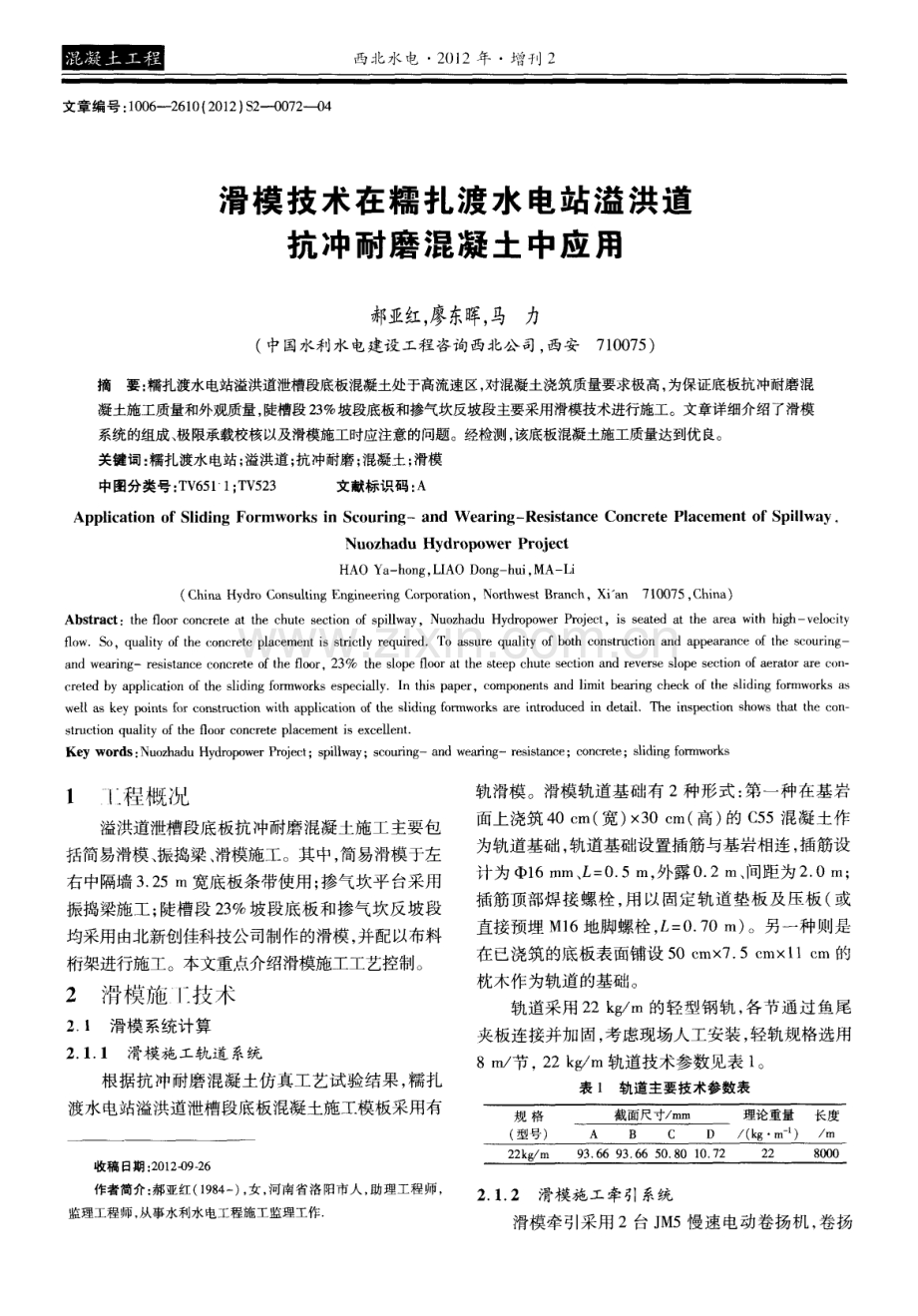

文章编号 : 1 0 0 6 -2 6 1 0 ( 2 0 1 2 ) S 2 0 0 7 2 0 4 滑模技术在糯扎渡水 电站溢洪道 抗冲耐磨混凝土 中应 用 郝亚 红, 廖东 晖, 马 力 ( 中国水利水 电建设工程咨询西北公司, 西安7 1 0 0 7 5 ) 摘要: 糯扎渡水电站溢洪道泄槽段底板混凝土处于高流速区, 对混凝土浇筑质量要求极高, 为保证底板抗冲耐磨混 凝土施工质量和外观质量, 陡槽段2 3 坡段底板和掺气坎反坡段主要采用滑模技术进行施工。文章详细介绍了滑模 系统的组成、 极限承载校核以及滑模施工时应注意的问题。经检测 , 该底板混凝土施工质量达到优良。 关键词: 糯扎渡水电站; 溢洪道 ; 抗冲耐磨 ; 混凝土; 滑模 中图分类号: T V 6 5 1 1 ; T V 5 2 3 文献标识码: A Ap pl i c a t i o n o f Sl i di n g Fo r m wo r ks i n Sc o ur i n g- a n d W e a r i ng- Re s i s t a nc e Co nc r e t e Pl a c e m e n t o f S pi l l wa y, Nu o z h a d u H y d r o p o w e r P r o j e c t HAO Ya -h o n g, LI A0 Do n gh u i , MALi ( C h i n a Hy d r o Co n s u l t i n g En g i n e e r i n g C o r p o r a t i o n,No h we s t B r a n c h,Xi a n 7 1 0 0 7 5, Ch i n a ) Ab s t r a c t : t h e fl o o r c o n c r e t e a t t h e c h u t e s e c t i o n o f s p i l l w a y , N u o z h a d u H y d r o p o w e r P r o j e c t ,i s s e a t e d a t t h e a r e a w i t h h i g h v e l o c i t y flo wS o,q ua l i t y o f t he c o n c r e t e p l a c e me n t i s s t r i c t l y r e q ui r e d To a s s u r e qu a l i t y o f b o t h c o n s t r uc t i o n a n d a p pe a r a n c e o f t he s c o u r i ng a n d w e a r i n g r e s i s t a n c e c o n c r e t e o f t h e fl o o r , 2 3 t h e s l o p e fl o o r a t t h e s t e e p c h u t e s e c t i o n a n d r e v e r s e s l o p e s e c t i o n o f a e r a t o r a r e c o n c r e t e d b y a p p l i c a t i o n o f t h e s l i d i n g f o r mw o r k s e s p e c i a l l y I n t h i s p a p e r ,c o mp o n e n t s a n d l i mi t b e a r i n g c h e c k o f t h e s l i d i n g f o r mw o r k s a s w e l l a s k e y p o i n t s f o r c o n s t r u c t i o n w i t h a p p l i c a t i o n o f t h e s l i d i n g f o r mw o r k s a r e i n t r o d u c e d i n d e t a i l ,T h e i n s p e c t i o n s h o ws t h a t t h e c o n s t r ue t i o n qu a l i t y o f t h e flo o r c o n c r e t e p l a c e me nt i s e x c e l l e n t Ke y wo r d s : N u o z h a d u H y d r o p o w e r P r o j e c t ; s p i l l w a y ; s c o u r i n g -a n d w e a ri n g r e s i s t a n c e ; c o n c r e t e ; s l i d i n g f o ml w o r k s 1 程概况 溢洪道泄槽段底板抗冲耐磨混凝土施工主要包 括简易滑模、 振捣梁 、 滑模施工。其中, 简易滑模于左 右中隔墙 3 2 5 m宽底板条带使用 ; 掺气坎平台采用 振捣梁施工; 陡槽段 2 3 坡段底板和掺气坎反坡段 均采用由北新创佳科技公司制作的滑模 , 并配以布料 桁架进行施工。本文重点介绍滑模施工工艺控制。 2 滑模施 r 技术 2 1 滑模系统计算 2 1 1滑模施 工轨 道 系统 根据抗 冲耐磨混凝土仿真工艺试验结果 , 糯扎 渡水电站溢洪道泄槽段底板混凝土施工模板采用有 收稿 日期 : 2 0 1 2 9 - 2 6 作者简 介: 郝亚红 ( 1 9 8 4 一) , 女 , 河南省 洛 阳市人 , 助理工程 师 监理工程师 , 从事水利水电工程施工监理工作 轨滑模 。滑模轨道基础有 2种形式 : 第一种在基岩 面上浇筑 4 0 c m( 宽) 3 0 c m( 高) 的 C 5 5混凝 土作 为轨道基础 , 轨道基础设置插筋与基岩相连 , 插筋设 计为 1 6 IT I B、 = 0 5 m, 外露 0 2 m、 间距为2 0 m; 插筋顶部焊接螺栓 , 用 以固定轨道垫板及压板 ( 或 直接预埋 M1 6地脚螺栓 , L = 0 7 0 m) 。另一种则是 在 已浇筑的底板表面铺设 5 0 c mx 7 5 c m l 1 C I X I 的 枕木作为轨道 的基础。 轨道采用 2 2 k g 1T I 的轻型钢轨 , 各节通过鱼尾 夹板连接并加固, 考虑现场人工安装 , 轻轨规格选用 8 m 节 , 2 2 k g m轨道技术参数见表 1 。 表 1 轨道主要技术参数表 2 1 2 滑模施 工牵引系统 滑模牵引采用 2台 J M 5慢速电动卷扬机 , 卷扬 西北水 电 2 0 1 2年 增刊 2 7 3 机牵引绳使用 0 1 6 mm钢丝绳。卷扬机布置浇筑块 对应掺气坎平台上 , 卷扬机同步操作 。根 据仿真工 艺试验结果 , 滑模 的配重总重量为 4 t , 分 置于滑模 的两端 。 本次采用 0 6 m m, 6 x 3 7 ( a ) 纤维芯钢丝绳作为 布料桁架 、滑模 的牵引绳 , 0 2 O m m, 6 x 3 7( a ) 纤维 芯钢丝绳作为东风 1 5 t自卸车的牵引绳。 ( 1 )滑模牵引绳强度校核 滑模钢丝绳挂钩处设置 1 组动滑轮 , 01 6 m m, 6 x 3 7 ( a ) 类纤维芯钢芯钢丝绳, 查 主要用途钢丝绳 得 , 钢丝绳公称抗拉强度为 1 7 7 0 MP a , 钢丝绳最 小破断力为 1 4 9 0 k N; 滑模总重约 9 t , 配重 4 t , 抹 面工按 6人总共 1 t 考虑 , 抹面平 台 2 t 。简化 后对 滑模受力分析如图 1 l 2 J 。 图 l 滑模受力简 图 单位 : m 已知滑模移动速度为 6 m ra i n , 速度很小 , 近似 为匀速滑 动 , 滑模加 速度 口:0 , 根据公 式 T=Ma + Mg s i n 0 【 式 中: T为钢丝绳牵引力 ; M 为滑模 自重 + 配置+ 抹面平 台 自重 + 抹 面工 人 自重 ; g为重力加 速度 , 取 1 0 为滑模于轨道面的滚动摩擦力 ) ; 可计 算出 = 4 0 9 3 5 k N 。 在滑模 吊钩处各设置 1 组动滑轮 , 每根钢丝绳 受力 T 1 = = 7 3 = =T 4 =1 0 2 3 4 k N。 钢丝绳允许拉力 : = 警 式 中: O 为考虑钢丝绳 之间荷载不均匀系数 , 对 6 3 7 ( a ) 取 0 8 2 ;K为钢丝绳安全系数 , 取 6; F 为钢 丝绳最小破断拉力 , 查得 1 4 9 k N。 F = 0 8 2 1 4 9 6= 2 0 3 6 k N 1 0 2 3 4 k N, 强 度满足要求 。 综上可知 , 对于滑模牵 引系统 , 0 6 mm, 6 3 7 ( a ) 类纤维芯钢丝绳强度满足要求。 ( 2 )布料桁架牵引绳强度校核 布料桁架钢丝绳挂钩处设置 1组动滑轮 , 0 6 m m, 6 x 3 7 ( a ) 类纤维芯钢丝绳。布料桁架主桁架含 两端行走轮重约 1 4 t , 3 m 料斗重约 2 t , 主桁架可 分为 2段 , 用螺栓联接。对布料桁架受力分析简化 如图 2 , 布料桁架 自重看做均布荷载 , 料斗及料斗内 的混凝土视为移 动荷载。 定义平面坐标系, 原点 0和坐标轴 。公式如 下 : r F 1 +F 2=( g +m g ) C O S O I 1 ( D ) :0 : 1 6 6F2 一 一 L 厶 求导解得 : F1 =1 2 5 8 kN; F2 i =1 0 0 3 k N ; F2 =20 6 2 k N ; F1 i =1 9 9 2 k N。 式中: F , 为地面对行走轮的支持力 ; 为布料桁 架质量 ; m为 3 1T I 。料斗和混凝土总质量 , g为均布 荷载 。 图2 布料桁架受力简化图 单位: m ( 1 )当 F 1 =1 2 5 8 k N, F 2 i =1 0 0 3 k N时, 可 求得f 2 = 5 0 1 5 k N , = 7 3 2 1 k N, T 1 = 5 5 9 9 1 k N。 见 图 3 。 1 6 6 l5 o_一 鋈 l c 布 料 珩 磴 m g s m 6 c l 。 , 1 l -2 5 一 g s l n 口 图 3 布料桁架受力简化 图 单位 : m 钢丝绳 允 许 拉力 =3 0 5 5 k NT 1 2: 28 0 0 k N。 ( 2 )当 F 2 = 2 0 6 2 k N, F 1 i =1 9 9 2 k N时 , 可 求力 =1 0 3 1 k N, = 5 7 7 4 k N 。 钢丝绳 允 许 拉力 F = 3 1 6 6 k N r #2: 2 8 8 7 k N, 强度满足要求。 综上可知 , 布料桁架采用 01 6 ram, 6 3 7( a ) 纤 维芯钢丝绳 , 强度满足要求 。 由滑模及布料桁架强度校核可知 , 钢丝绳最大 牵引力 T m = 2 8 8 7 k N, 7 4 郝亚红, 廖东晖, 马力 滑摸技术在糯扎渡水电站溢洪道抗 中 耐磨混凝土t P 应用 导向滑车( 动滑轮组 ) 起重力 : Q o=k P 式中: k值根据导向角度大小确定 , 本次导 向角度小 于 1 0 。 , 取 k =1 0 4 , 由前面计算 可知 P=r, = 2 T m = 5 7 7 4 k N 可得出导向滑车的起重力 Q 。 = P= 6 O 0 5 t , 本 次选用 8 t 滑车。 ( 3 )自卸汽车牵引绳强度校核 采用 1 5 t自卸汽车运 输混凝 土, 在 2 3 坡 面 上 , 1台卷扬机通过 0 2 0 mm钢丝绳牵引。现对其 受力分析如图 4所示 : 图 4汽 车行驶受 力示意 图 自卸汽车卸完料爬坡时 , 汽车 自驱力即可 , 无需 卷扬机施力 ; 向下游后退行驶过程中, 卷扬机整个过 程均施力 , 保证车辆平稳。 当车向下游行驶时 , 可计算 出卷扬机钢丝绳牵 引力 r, = 2 3 1 6 k N。 钢丝 绳允许拉 力 , =3 1 8 4 k N T=2 3 1 6 k N, 所以 0 2 0 m m钢丝绳强度满足要求。 2 1 3滑模 施 工卷扬机锚 固 系统 基岩锚杆采用 ( I ) 2 5 , L=1 5 1T I 锚 杆 ( 锚 固 1 2 m, 外露 0 3 m) , 拉杆与锚 固体 的粘着部分 为锚杆 的锚 固长度 , 锚杆的埋置深度应保证不使锚杆引 起地面隆起和地面不出现地基的剪切破坏。土层锚 杆的承载力受土质条件 、 地下水位 、 锚 固体岩性 、 埋 人深度 、 灌浆压力和次数 以及成孔和锚 固工艺方法 等因素影响 ; 单根锚杆的承载力 ( 抗拔力 ) , 可通过 抗拔试验确定 , 或根据使 用经验数据 由计算确 定。 根据锚杆的传力方式, 锚杆的承载力主要由拉杆的 极限抗拉强度 、 拉杆与锚固体之间的极限握裹力 、 锚 固体与土之间的极 限抗拔力三者确定, 一般在软质 岩 、 风化岩和土层 中, 锚杆的极 限抗拉强度 、 锚杆孔 壁与砂浆的摩擦力均低于砂浆对钢拉杆的握裹力 , 锚杆极限抗拔力受孑 L 壁摩擦力控制 , 即取决于沿接 触面外 围软质岩和土层 的抗剪强度 。 基岩锚杆的极限抗拔力 : r, u =,= D 1 f d Y 式中: D 为锚固体的直径 ; 临时性锚杆将 除以安 全系数 1 31 5 ; 永久性锚杆将 , 除以安全系数 2 2 5 , 即为锚杆的允许承载力。当锚杆的承载力不 足时 , 可采用适当措施增大锚固长度 、 一次或多次高 压灌浆 、 机械或爆扩等方法来提高锚 固体 的极限抗 拔力。锚杆基岩与砂浆单位面积上的抗剪强度 ( 摩 阻力) r , 受土层 的物理性质 ( 包括 土的内摩擦 角、 粘聚力等) 、 灌浆材料 、 埋置深度 、 地下水位 、 锚杆类 型和灌浆工艺等许多复杂因素的影响而变化 j 。 根据土层 的抗剪强度 , 可按 以下公式估算锚 杆的锚 固长度 , J 。 盯 式中: D为钻孔直径 ; 为锚杆设计拉力。 假设锚杆锚 固长度为 1 2 IT I , 查得 r =1 N mm , 得出锚杆设计拉力 T c =1 5 0 7 2 k N。锚杆系统 为临 时性 , 安全系数 K取 1 5 , 则允许抗拔力为: 7 1 = =1 0 0 4 8 k N 设计锚杆埋人深度为 1 2 m, 外露段长 0 3 F I 1 , 锚杆钻孔孑 L 径 4 0 m m, 采用手风钻钻孑 L , M3 0砂浆灌 注 , 如图 5所示 。 卷扬机采用预埋 4根 ( I ) 2 5 mm地锚 固定 , 对卷 扬机受力简化如图 6所示 。 图 5卷扬机地锚示意 图 单位 : m m 将卷扬机重量 螈 = 2 8 5 k N, 布料桁架对卷扬 机的作用力 = T = 5 7 7 4 k N, 地面与卷扬机间的 静摩擦系数 : 0 3 , 带人公式 M( O) =2 T x 0 6 - 2 7 1 2 x 0 6 一 T x 0 2 = 0得 : 再假设下游面单根锚杆对卷扬机的锚固力 = 0 ( 设计 为拉力且不为 0 ) , 全部力由上游面单根 锚杆对卷扬机 的锚 固力 承受 , 由假设可得 : 西北水 电 2 0 1 2年 增刊 2 7 5 = , + : T 一 2 8 5 计算可得 T 1 = 4 5 8 k N, T 2 = 3 6 1 8 k N 基岩锚杆的极 限抗拔力 r u =1 0 0 4 8 k N T m = 4 5 8 k N, 因此 1 2 m锚 固长度满足强度要求。 图 6卷 扬 机 受 力简 化 图 2 2滑模 混凝 土施 工 溢洪道抗冲耐磨混凝土底板浇筑采用布料桁架 人仓 , 有轨滑模施工。布料桁架混凝土浇 筑是 以一 个长约 1 9 m、 断面中心尺寸为 2 5 m 1 9 1 1 的钢构 桁架为主体 , 桁架通过布置在仓号两侧轨道实行上 下游方 向行走 ; 桁架 内设置 1 个容积为 3 0 m 的混 凝土存料斗, 存料斗通过布置在桁架一端 的卷扬机 牵引实 行 仓 内混 凝 土 布 料 , 料 斗 行 走 速 度 为 6 m mi n , 确保 1 0 m i n内有 1罐料人仓 。 通过上述结构 的有机组合 , 形成一套综合性能 很强的底板混凝 土浇筑专用设备 , 实现泄槽底板混 凝土机械化施工 。布料架与泄槽段底板所用有轨滑 模 同轨 , 轨道采用 2 2 k g m的轻型钢轨 , 两轨的中心 距离为 1 6 6 m。布料桁架行走系统采用 2台 8 t 快 速卷扬机同步控制 , 沿轨道行走。 运用先进 的变频调速技术 , 在 02 0 m mi n之 间可随意调整传动 电机 的速度 , 使整机在行走过程 中运行平稳 , 可避免晃动引起 的结构变形。 2 3滑模施 工 工艺 溢洪道抗冲耐磨混凝土底板施工时应注意以下 问题 J : ( 1 )模板滑动速度应根据混凝土 的塌落度 、 初 凝时间、 早期强度的变化 、 溢流面的不 同部位和气温 等条件进行控制。 ( 2 )为防止混凝土和模板粘连 , 每次滑升的间 隔最大不超 过 4 5 mi n , 每次 的距离控 制在 7 07 5 em 0 ( 3 )为防止滑模偏移在轨道上用红油漆设立长 短标记 , 当发生偏移时 , 必须随时予 以调整 , 一切调 偏工作都应遵守多次少量 的原则 , 每次调整量不得 超过 2 c m。 ( 4 )混凝土振捣时, 宜在滑模前沿进行 , 不得将 振捣器插入滑模下部 , 振捣器不得触及爬升器、 预埋 件 、 钢筋 ; 模板滑动时应暂停振捣混凝土; ( 5 )在浇筑混凝 土过程 中, 应及时把粘在模板 的砂浆 、 钢筋上的油渍和被油污的混凝土清除干净 ; ( 6 )对脱模后的混凝土表面 , 必须及时修整进 入抹面工艺时段 。 ( 7 )滑模起滑后, 因故中途停滑时, 除了按照施 工规范对已经人仓的混凝土进行处理外 , 还必须将 模板按照脱模时间的要求继续滑升 , 直至顶模完全 脱空。待条件许可继续滑行前 , 须处理仓 面, 将 1 5 t 手滑葫芦挂在预 留锚 固点上 , 固定住模板后放松卡 轨器 , 缓慢后移模板至已清理过的仓面。 ( 8 )当模板滑升至掺气槽下部时, 滑空后拆除 抹面平 台、 限位轮、 卡轨器, 吊车将模板 吊装至下个 仓号轨道重新安装 , 待掺气槽施工完成后下移模板 至仓面继续滑模施工 。 ( 9 )滑模装置 的拆除, 应按施工技术措施规定 的程序进行 。 3 结语 通过糯扎渡水电站溢洪道泄槽段工程滑模设计 和施工 , 滑模施工不留施工缝对结构整体性有利 、 可 连续施工 , 避免了混凝土浇筑中跑模 、 蜂窝麻面等质 量通病 , 使底板混凝土外观质量均达优 良, 同时滑模 施工也大大提高了混凝土施工进度。 参考文献 : 1 D I MT 5 4 0 0 2 0 0 7 , 水工建筑物滑动模板施 工技术规范 S 北 京 : 中国电力出版社 , 2 0 0 8 2 G B 8 9 1 8 2 0 0 6, 主要用途钢 丝绳 S 北京 : 中国标 准出版社 , 2 0 0 6 3 谢定义 岩土工程学 M 北京 : 高等教育出版社 , 2 0 0 8 4 董功华 引水斜井滑模施工质量控制措施浅析 J 西北水电, 2 0 1 2, ( 2) : 5 1 - 5 4 5 刘峰 , 徐婷婷 三峡水利枢纽右岸尾水 渠护坡强制式滑模施工 J 西北水 电, 2 0 1 1 。 ( 4 ) : 5 2 5 4
