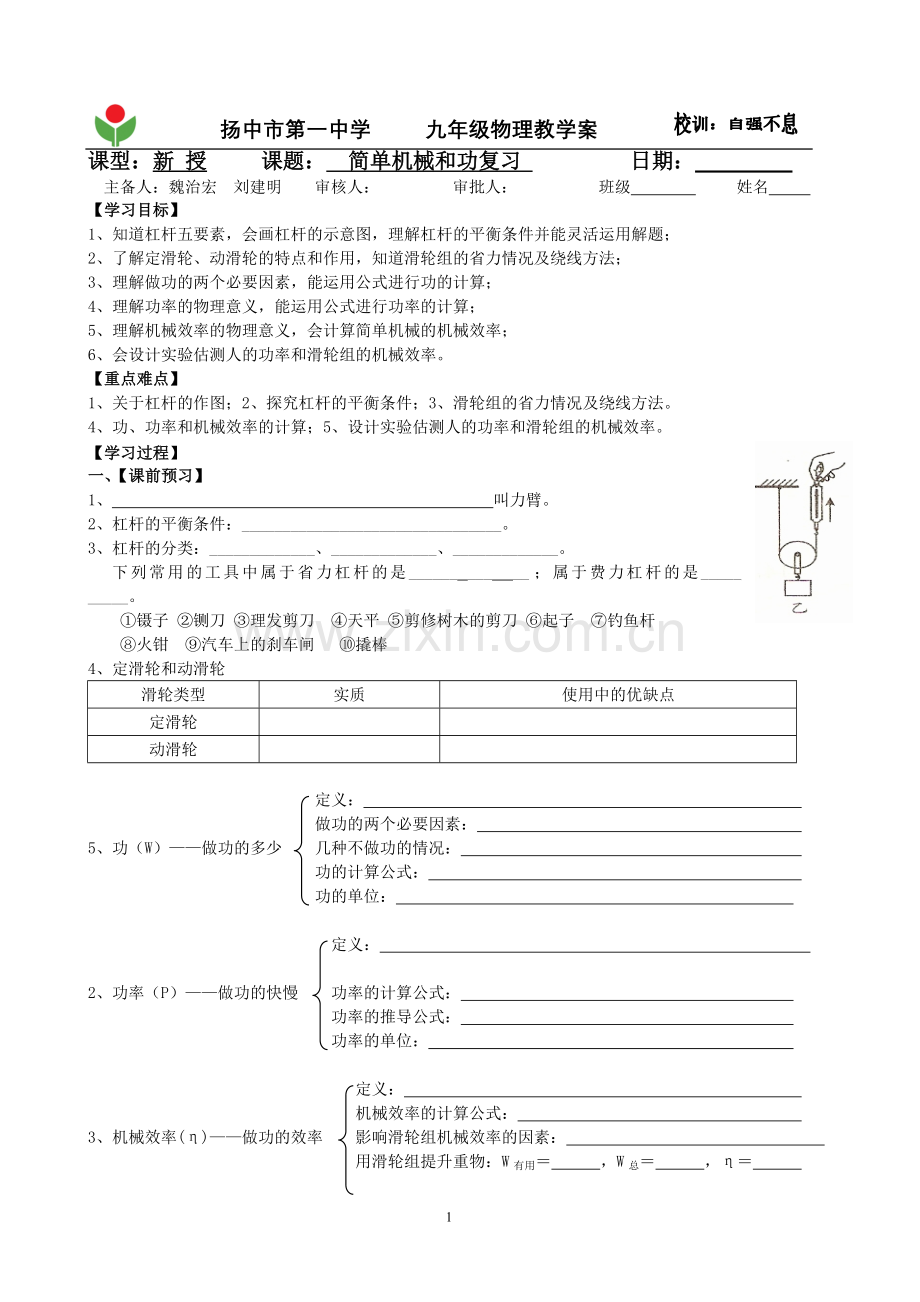

扬中市第一中学 九年级物理教学案
课型：新 授 课题： 简单机械和功复习 日期：
主备人：魏治宏 刘建明 审核人： 审批人： 班级 姓名
【学习目标】
1、知道杠杆五要素，会画杠杆的示意图，理解杠杆的平衡条件并能灵活运用解题；
2、了解定滑轮、动滑轮的特点和作用，知道滑轮组的省力情况及绕线方法；
3、理解做功的两个必要因素，能运用公式进行功的计算；
4、理解功率的物理意义，能运用公式进行功率的计算；
5、理解机械效率的物理意义，会计算简单机械的机械效率；
6、会设计实验估测人的功率和滑轮组的机械效率。
【重点难点】
1、关于杠杆的作图；2、探究杠杆的平衡条件；3、滑轮组的省力情况及绕线方法。
4、功、功率和机械效率的计算；5、设计实验估测人的功率和滑轮组的机械效率。
【学习过程】
一、【课前预习】
1、 叫力臂。
2、杠杆的平衡条件：________________________________。
3、杠杆的分类：_____________、_____________、_____________。
下列常用的工具中属于省力杠杆的是______ ___ __；属于费力杠杆的是_____ _____。
①镊子 ②铡刀 ③理发剪刀 ④天平 ⑤剪修树木的剪刀 ⑥起子　⑦钓鱼杆
⑧火钳 ⑨汽车上的刹车闸 ⑩撬棒
4、定滑轮和动滑轮
滑轮类型
实质
使用中的优缺点
定滑轮

动滑轮

定义：
做功的两个必要因素：
5、功（W）——做功的多少 几种不做功的情况：
功的计算公式：
功的单位：

定义：

2、功率（P）——做功的快慢 功率的计算公式：
功率的推导公式：
功率的单位：

定义：
机械效率的计算公式：
3、机械效率(η)——做功的效率 影响滑轮组机械效率的因素：
用滑轮组提升重物：W有用＝ ，W总＝ ，η＝
用滑轮组平移重物：W有用＝ ，W总＝ ，η＝

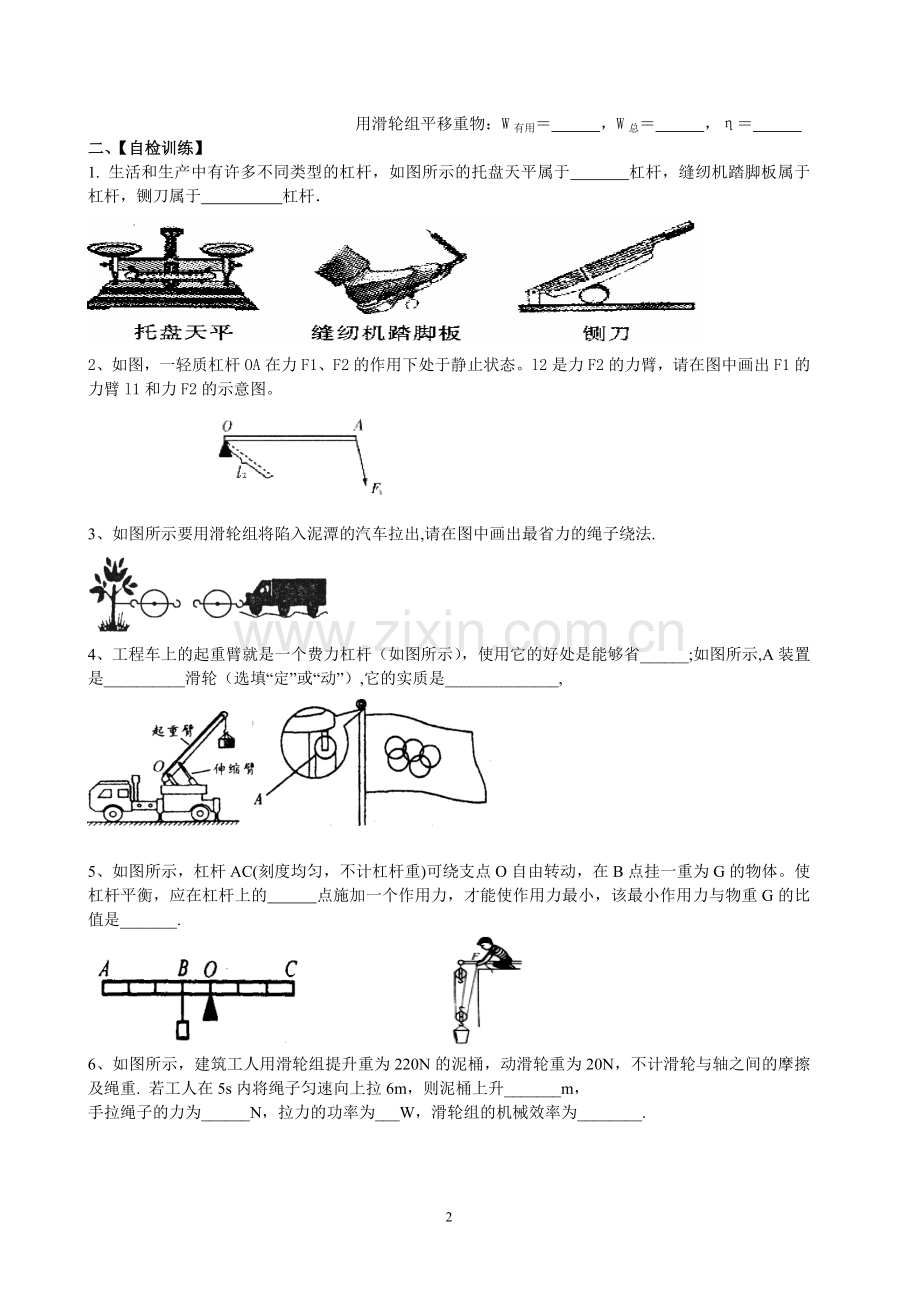

二、【自检训练】
1. 生活和生产中有许多不同类型的杠杆，如图所示的托盘天平属于 杠杆，缝纫机踏脚板属于 杠杆，铡刀属于 杠杆．

2、如图，一轻质杠杆OA在力F1、F2的作用下处于静止状态。l2是力F2的力臂，请在图中画出F1的力臂l1和力F2的示意图。

3、如图所示要用滑轮组将陷入泥潭的汽车拉出,请在图中画出最省力的绳子绕法.

4、工程车上的起重臂就是一个费力杠杆（如图所示），使用它的好处是能够省______;如图所示,A装置是__________滑轮（选填“定”或“动”）,它的实质是______________,

5、如图所示，杠杆AC(刻度均匀，不计杠杆重)可绕支点O自由转动，在B点挂一重为G的物体。使杠杆平衡，应在杠杆上的 点施加一个作用力，才能使作用力最小，该最小作用力与物重G的比值是_______.

6、如图所示，建筑工人用滑轮组提升重为220N的泥桶，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重. 若工人在5s内将绳子匀速向上拉6m，则泥桶上升_______m，
手拉绳子的力为______N，拉力的功率为___W，滑轮组的机械效率为________.

7、仔细观察下列漫画,简要说明其物理道理.

甲图说明:_____________________________________;
乙图说明:______________________________________;
丙图说明:______________________________________;
丁图说明:_____________________________________.
8、如图所示，在50N的水平拉力F作用下, 重800Ｎ的物体沿水平地面做匀速直线运动, 物体与地面间滑动摩擦力为120Ｎ.则滑轮组的机械效率为 _______ ；若物体的速度为0.2m/s,则1min内拉力做的功为 ___________ J．

【典型例题训练】
1、如图7-8所示，用滑轮组匀速提升一个重600N的物体，若拉力的功率保持为150W，整个装置的机械效率为80%，不计摩擦和绳重，求： (1)作用在绳上的拉力F多大？(2)物体上升的速度为多大？(3)若用此滑轮组提升重力为750N的物体，作用在绳上的拉力又是多大？

2、工人师傅常利用斜面把重物搬运到汽车上，如图所示，汽车车厢底板高度h=1.5m，斜面长度s＝3m，现用力F沿着斜面把重力G=1800N的重物匀速拉到车上，若不计摩擦，拉力F为_____N；若实际拉力F′＝1200N，则该斜面的机械效率是 %

教师评 价

【课后训练】
1、小马用如图所示的滑轮组抬高重5N的小车，若不考虑摩擦和绳重，请你计算下列问题：（1）若不计动滑轮重，绳子自由端弹簧测力计的示数多大？
（2）若考虑动滑轮重量，此时弹簧测力计的示数是2.5N，该滑轮组的机械效率多大？
（3）当动滑轮总重超过多少时，使用该滑轮组提该小车不再省力？

2、如图所示，某同学在做俯卧撑运动，可以将他视为一个杠杆。他的重心在A 点，体重为500N，那么他将身体撑起，双手对地面的压力至少 N，若他在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为 W。

3、如图所示，用滑轮组拉着一只木块P沿水平面以0.5m／s的速度匀速向右运动，此时弹簧测力计的读数为4N。若每只滑轮重1N，绳与滑轮间的摩擦不计，则该滑轮组的机械效率为________，在2s内拉力F做的功为__________J。

家 长
签 字

教 师
评 价
