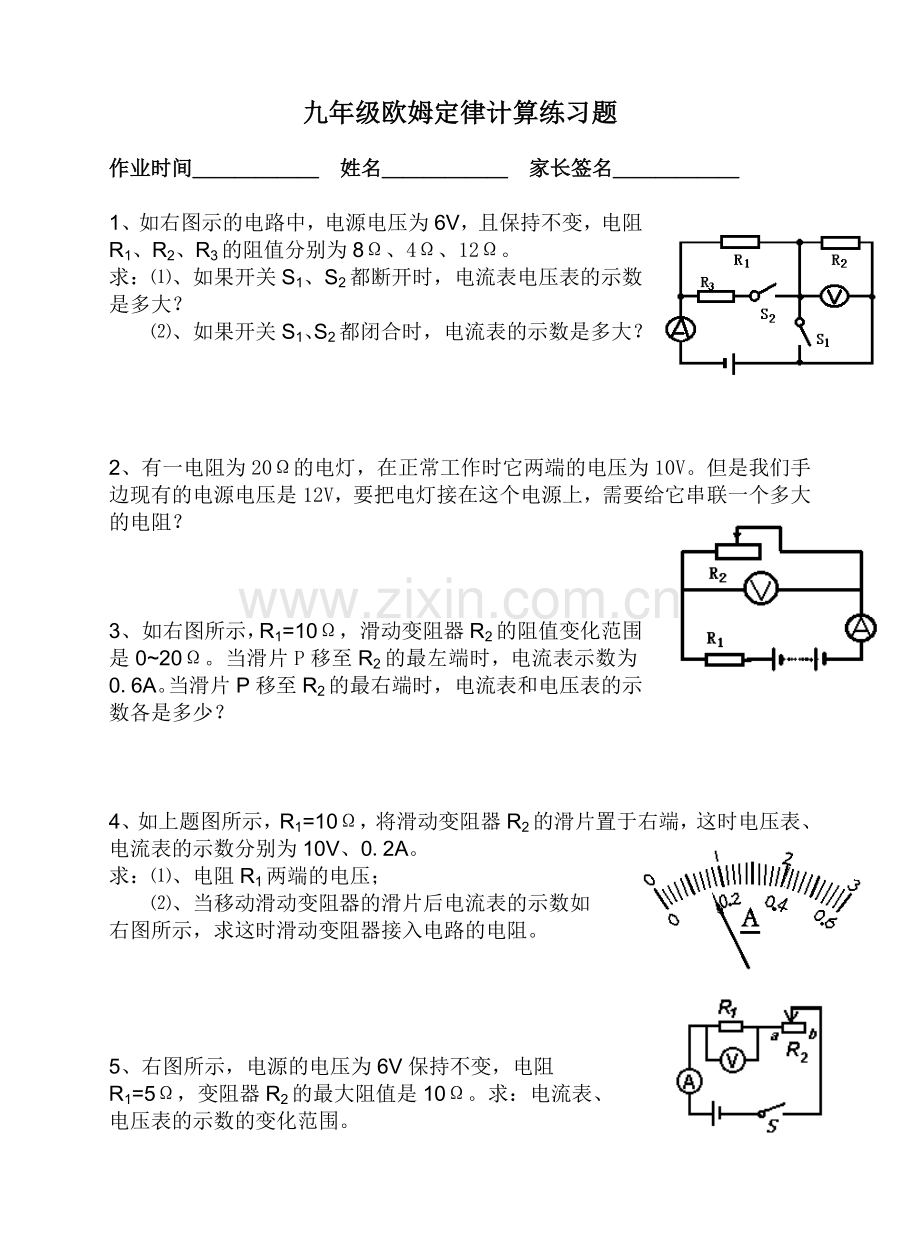

九年级欧姆定律计算练习题

作业时间＿＿＿＿＿＿ 姓名＿＿＿＿＿＿ 家长签名＿＿＿＿＿＿

1、如右图示的电路中，电源电压为6V，且保持不变，电阻 R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？
⑵、如果开关S1、S2都闭合时，电流表的示数是多大？

2、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？

3、如右图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至R2的最左端时，电流表示数为0.6A。当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？

4、如上题图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；
⑵、当移动滑动变阻器的滑片后电流表的示数如
右图所示，求这时滑动变阻器接入电路的电阻。

5、右图所示，电源的电压为6V保持不变，电阻
R1=5Ω，变阻器R2的最大阻值是10Ω。求：电流表、
电压表的示数的变化范围。

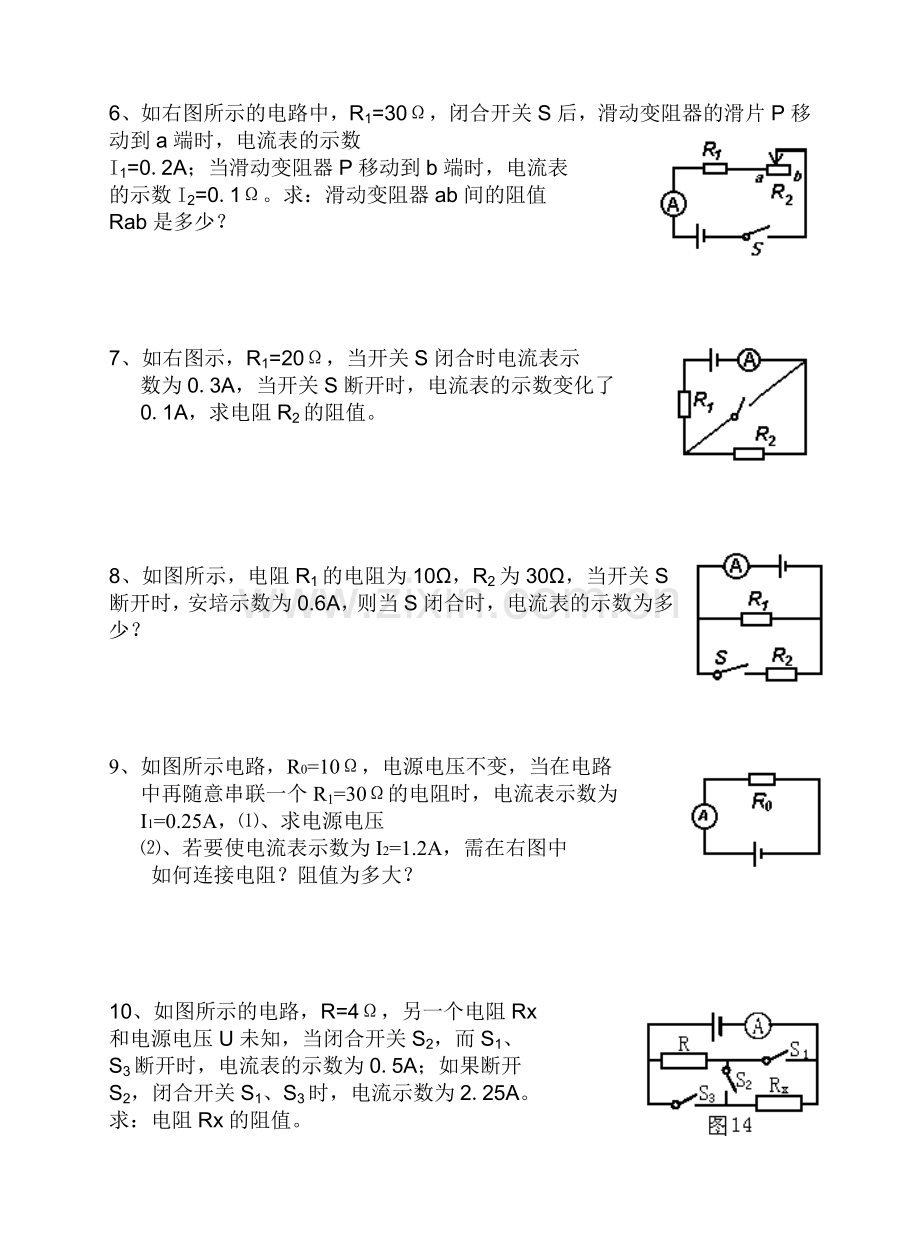

6、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数
I1=0.2A；当滑动变阻器P移动到b端时，电流表
的示数I2=0.1Ω。求：滑动变阻器ab间的阻值
Rab是多少？

7、如右图示，R1=20Ω，当开关S闭合时电流表示
数为0.3A，当开关S断开时，电流表的示数变化了
0.1A，求电阻R2的阻值。

8、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A，则当S闭合时，电流表的示数为多少？

9、如图所示电路，R0=10Ω，电源电压不变，当在电路
中再随意串联一个R1=30Ω的电阻时，电流表示数为
I1=0.25A，⑴、求电源电压
⑵、若要使电流表示数为I2=1.2A，需在右图中
如何连接电阻？阻值为多大？

10、如图所示的电路，R=4Ω，另一个电阻Rx
和电源电压U未知，当闭合开关S2，而S1、
S3断开时，电流表的示数为0.5A；如果断开
S2，闭合开关S1、S3时，电流示数为2.25A。
求：电阻Rx的阻值。
11、如右图示电源电压为9V，R1=3Ω，滑动变阻器R2
的变化范围为0~20Ω，如果电流表采用0~0.6A量程，
电压表采用0~3V量程，为了不使电流表、电压表损坏
求滑动变阻器R2的取值范围。

12、将一个阻值为10欧的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多大？

13、如右图所示，当滑动变阻器调至阻值为15Ω时，
电流表、电压表的示数分别为0.6A，15V。求当滑动变
阻器调至阻值为23Ω时，电流表、电压表的示数为多少？

14、如图示的电路中，电源电压若保持不变，
R1=4Ω，R2=6Ω。
⑴、如果开关S1、S2都断开时，电流表的示
数为0.6A，那么电源电压是多大？
⑵、如果开关S1、S2都闭合时，电流表的示
数为2A，那么R3的阻值是多大？

15、如图示，R1=5Ω，R3=20Ω，它们与R2
串联，接在电压为U的电源上，电压表V1的
示数为10V，V2的示数为25V，求电源的电压
是多少？

16、如右图，电源电压为18V，R2是0~50Ω的变阻
器，合上S后，A表示数为0.5A，V表示数为5V，求
⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，
为了使电表不致被损坏，滑动变阻器接入电路的阻值不
得小于多少？

17、如右图示，电源电压U恒定，当开关S闭合时，
电流表的示数为1.2A；当开关断开时，电流表的示
数是0.4A，电压表的示数为6V，则两个灯泡的电阻
分别是多大？

18、如右图所示的电路中，R1=6Ω，滑动变阻器的规
格为“1A、20Ω”，电源电压为4.5V并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V。求：
⑴、 为保护电表，则滑动变阻器的变化范围为多少？
⑵、 当滑动变阻器R2为8Ω时，电流表、电压表的
示数分别为多少？
