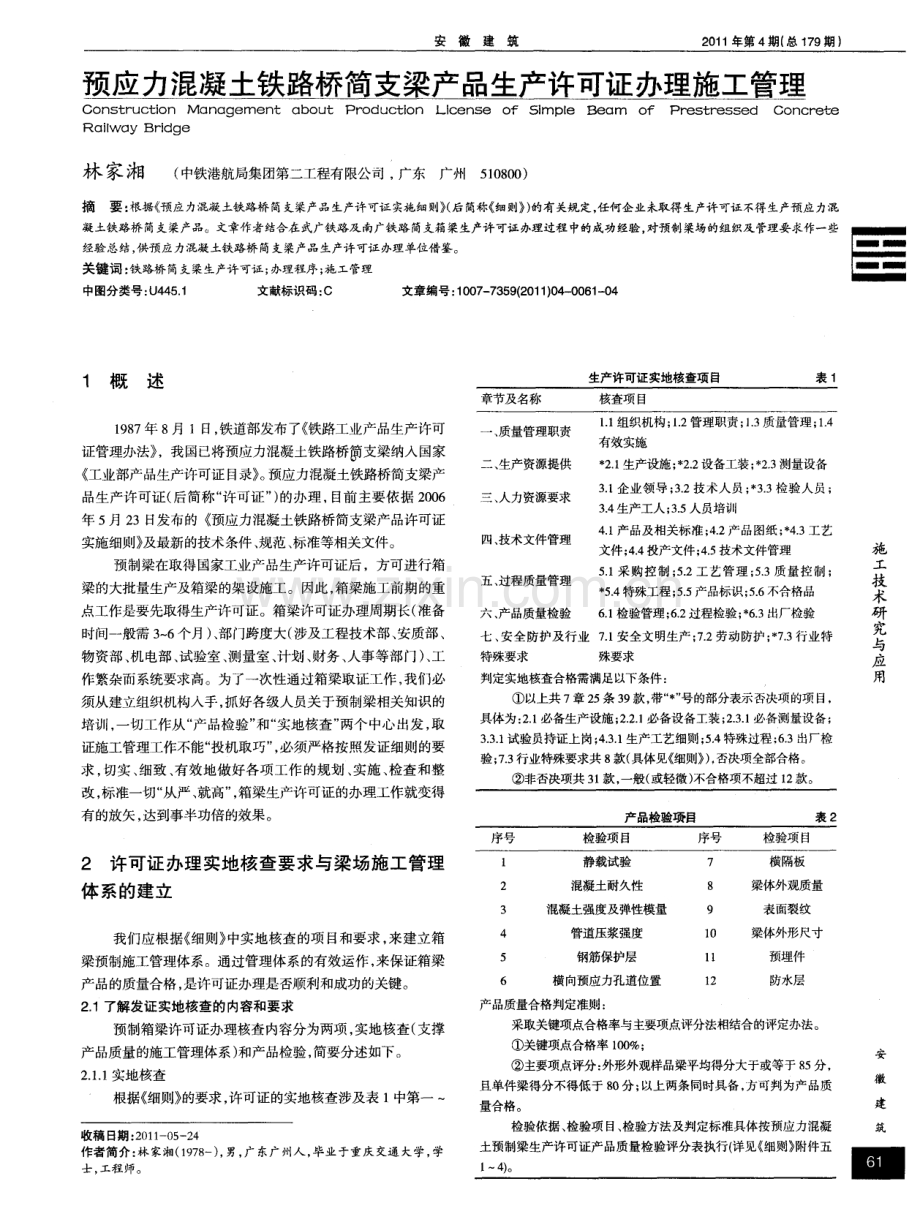

安徽建筑 2 0 1 1 年第 4 期( 总 1 7 9期) 预应力混凝土铁路桥简支梁产品生产许可证办理施工管理 Con st r uc t i on Manag ement ab out Pr o du c t i on Li c ens e o f Si mpl e Beam of Pr e st r es s ed Go nc r et e R ai l w a y Br i dg e 林 家湘 ( 中 铁 港 航 局 集团 第 二 工 程 有限 公 司， 广 东 广 州 5 1 0 8 0 0 ) 摘 要 ： 根据 预应力混凝土铁路桥简支梁产品生产许可证实施细则 ( 后简称 细则 ) 的有关规定， 任何企业未取得生产许可证不得生产预应力混 凝土铁路桥简支梁产品。文章作者结合在武广铁路及南广铁路简支箱梁生产许可证办理过程中的成功经验， 对预制梁场的组织及管理要求作一些 经验总结， 供预应力混凝土铁路桥简支梁产品生产许可证办理单位借鉴。 关键词 ： 铁路桥简支梁生产许可证； 办理程序； 施工管理 中图分类号： U 4 4 5 1 文献标识码： C 文章编号： 1 0 0 7 7 3 5 9 ( 2 0 1 1 ) 0 4 0 0 6 1 0 4 1 概述 1 9 8 7 年 8 月 1 E l ， 铁道部发布了 铁路工业产品生产许可 证管理办法 ，我国已将预应力混凝土铁路桥简支梁纳入国家 工业部产品生产许可证目录 。 预应力混凝土铁路桥简支梁产 品生产许可证( 后简称“ 许可证” ) 的办理 ， 目前主要依据 2 0 0 6 年 5月 2 3日发布的 预应力混凝土铁路桥简支梁产品许可证 实施细则 及最新的技术条件、 规范、 标准等相关文件。 预制梁在取得国家工业产品生产许可证后，方可进行箱 梁的大批量生产及箱梁的架设施工。因此， 箱梁施工前期的重 点工作是要先取得生产许可证。箱梁许可证办理周期长( 准备 时问一般需 3 - 6个月) 、 部门跨度大( 涉及工程技术部 、 安质部、 物资部、 机电部、 试验室 、 测量室 、 计划 、 财务、 人事等部门) 、 工 作繁杂而系统要求高。为了一次性通过箱梁取证工作， 我们必 须从建立组织机构人手， 抓好各级人员关于预制梁相关知识的 培训， 一切工作从“ 产品检验” 和“ 实地核查” 两个中心出发， 取 证施工管理工作不能“ 投机取巧” ， 必须严格按照发证细则的要 求， 切实 、 细致 、 有效地做好各项工作的规划、 实施 、 检查和整 改， 标准一切“ 从严 、 就高” ， 箱梁生产许可证的办理工作就变得 有的放矢 ， 达到事半功倍的效果。 2 许可证办理实地核查要求与梁场施工管理 体系的建立 我们应根据 细则 中实地核查的项 目和要求 ， 来建立箱 梁预制施工管理体系。通过管理体系的有效运作， 来保证箱梁 产品的质量合格 ， 是许可证办理是否顺利和成功的关键。 2 1了解发证实地核查的 内容和要求 预制箱梁许可证办理核查内容分为两项 ， 实地核查( 支撑 产品质量的施工管理体系) 和产品检验 ， 简要分述如下。 2 1 】实地核查 根据 细则 的要求， 许可证的实地核查涉及表 1中第一 收稿 日期 ： 2 0 1 卜0 5 2 4 作者简介： 林家湘( 1 9 7 8 一 ) ， 男， 广东广州人， 毕业于重庆交通大学， 学 士， 工程 师。 生产许可证实地核查项 目 表 1 章节及名称 核查项 目 一 、质量管理职责 ， 构I 1 管理职责_ 】 质量管理； L 伺 双 头 甄 二、 生产资源提供 2 1 生产设施； 2 2 设备工装； 2 3 测量设备 力资源要求。 3：4 墓 35 雠 ； 生 产 工 人 ； 人 员 培 训 术 文 件 伽 裟 ： 3 呓 五 瑚质量 5 5 5；：6 5 4 特 殊 工 程 ； 产 品 标 识 ； 不 合 格 品 六 、 产品质量检验 6 1 检验管理； 6 2 过程检验； 6 3 出厂检验 七、 安全防护及行业7 1 安全文明生产； 7 2 劳动防护； 7 3 行业特 特殊要求 殊要求 判定实地核查合格需满足 以下条件 ： 以上共 7 章 2 5 条 3 9 款， 带“ 号的部分表示否决项的项目 具体为： 2 1 必备生产设施； 2 2 1 必备设备工装； 2 3 1 必备测量设备； 3 3 1 试验员持证上岗； 4 3 1 生产工艺细则； 5 4 特殊过程； 6 3 出厂检 验 ； 7 3行 、 特殊要求共 8款( 具体见 细则 ) 。 否决项全部合格 。 非否决项共 3 1 款， 一般( 或轻微) 不合格项不超过 1 2 款。 l 静载试验 2 混凝土耐久性 3 混凝土强度及弹性模量 4 管道压浆强度 5 钢筋保护层 6 横 向预应力孔 道位置 产品质量合格判定准则 ： 7 8 9 1 0 1 l 1 2 横隔板 梁体外观质量 表面裂纹 粱体外形尺寸 预埋件 防水层 采取关键项点合格率与主要项点评分法相结合的评定办法。 关键项点合格率 1 0 0 ； 主要项点评分： 外形外观样品梁平均得分大于或等于 8 5 分 ， 且单件梁得分不得低于 8 0 分 ； 以上两条同时具备， 方可判为产品质 量合格。 检验依据、 检验项 目、 检验方法及判定标准具体按预应力混凝 土预制梁生产许可证产品质量检验评分表执行( 详见 细则 附件五 l4 1 。 施 工 技 术 研 究 与 应 用 安 徽 建 筑 _ 重 2 0 1 1年第 4期( 总 1 7 9期 ) 安徽建筑 施 工 技 术 研 究 与 应 用 安 徽 建 筑 _ 图 1 质量保证体 系框 图 七章的内容。 2 1 2产品检验 根据 细则 的要求 ， 箱梁产品检验按“ 附件五 一 3客运专线预制后 先张法预应力混凝 土铁路桥箱型简支梁生产许可证产品质量检验评分表( 以下简称为“ 评分表” ) ” 进行打分和 评判 。 “ 评分表” 中项点分类 ： 表中打“ ” 的 1 5项为关键项点， 其余 3 9项为主要项点， 总计 1 O 类 5 4项。采用折合计分法计分。 检验项目见表 2 。 检验方法： a 试验 静载试验， R终张放张、 E终张 放张， R 2 8 、 E 2 8 ； b 坝0 量 外形尺寸、 外观质量 ； c 核查 对涉及龄期项及过程控制项进行查验资料及定性校核 ， 如 ： 混凝土耐久性 六项指标； R终张 放张、 E终张 放张、 R 2 8 、 E 2 8 ； 弹性上拱、 终张拉 放张 3 0 d的上拱度等。 2 2建立配套的质量管理体系和组织机构 2 2 1 质量管理体系 铁路预制梁作为工业产品， 目标更注重产品的质量。 实际上， 铁路预制梁从建场、 生产到 出场的全过程均涉及质量管理的内容 ， 因此， 产品质量可采取 T Q C ( 全面质量管理) 的管理方 式实现。全面质量管理内容和特点， 概括起来是“ 三全” 和“ 四一切” 。“ j全” 即： 全面质量、 全 部过程和由全体人员参加者的管理。“ 四一切” 即： 一切为用户着想， 一切以预防为主， 一切以 数据说话， 一切工作按 P D C A循环( P D C A即指计划、 执行、 检查 、 处理( 整改) 四个过程) 进行。 质量管理体系应根据具体质量保证体系建立， 质量保证体系包含思想 、 组织、 技术、 施工及经 济等方面内容， 结合工程项目的实际， 可参照以下质量保证体系， 见图 1 。 预制梁场的管理体系的建立满足表 1 中七大章的要求即可。 2 2 2 组织机构 要使以上的保证体系有机的运作，应建立配套的组织机构。建立健全质量管理组织机 构 ， 全面推行 I S O 9 0 0 1 ： 2 0 0 0系列标准， 强化全员质量管理 ， 认真制订并落实与工程质量有关 的各职能部门、 主要管理人员的工作职责。成立以场长( 项 目经理) 任组长， 总工程师为副组 长， 相关部室 、 施： 队负责人为组员的质量领导小组， 办公室设在安质部， 全面负责本项目质 量管理工作。其主要职责是 ： 确保国家、 铁道部 、 业主、 监理等关于工程质量方针 、 条例、 规定 和要求的落实， 确保本标段质量保证体系的有效运行 ， 定期对工程质量和创优规划进行检查 评比和指导。现场质量管理机构 设置见图 2 。 安全质量环保部配备专职 质量检验工程师， ： E 程队设专职 质量检验员， 工班设兼职质量检 验员。对施工全过程进行质镫检 查 ， 根据 自检程序 ， 自下而上按 照 “ 跟踪检测” 、 “ 复检” 、 “ 抽检” 实施检测工作。组建精干高效的 试验和测量队伍， 梁场没中心试 验室 ， 施工队设试验组， 配备必 要的检测 、 试验仪器没备 ， 在原 材料控制 、 施工程控 、 竣： l E程 质量检验评定等各个环 ， 实施 施： I ： 全过程测量和试验控制。 3 许可证办理程序简介 梁场场地建设与质量管理 体系、 组织机构的建立一试制预 制梁产品一局级投产鉴定一 申 请全许办审查人员进场实地核 查一判定实地核查及产品检验 合格一批量生产。许可证办理具 体程序参见 细则 ， 本文不再赘 述 。 4 许可证办理施工管理 4 1施工质量管理 制梁场箱梁预制采取 T Q C 的管理方式 ， 即需贯彻 “ j全” ： 全面质量 、 全部过程和由全体人 员参加者的管理 ； “ 四 一 切” ： 一 切为用户着想 ，一切以预防为 主， 一切 以数据说话 ， 一切工作 按 P D C A循环的管理思路。 4 1 1 全面质量 作为铁路预制粱产品， 更注 重的箱梁的质量。高速铁路采用 近代最新发展起来的技术 ， 十分 注重结构的耐久性， 包括所选取 的设计标准、 高新材料 、 施工工 艺等，其标准部分还是暂行的， 处于摸索和发展的阶段。因此， 采用全面质量控制的方法， 是箱 梁预制质量得以保证的根本。全 面质量管理 ，以时间为先后顺 序， 则主要体现在以下方面。 虽 安徽建筑 2 0 1 1 年第 4 期( 总 1 7 9期) 图 2 现场质量管理机构图 原材料质量控制： 混凝土原材料， 钢筋， 钢绞线 ， 锚具， 支座 、 防落梁挡块及接触网立柱预埋件， P V C泄水管， 防水系统 材料等， 对应的每种材料均有严格的检验标准， 原材料从进场 检验、 过程控制需由物资部( 控制材料生产厂家资质、 按检验频 次报检、 不合格材料不许领用等) 、 工程部( 工序施工前先符合 材料是否有合格报告) 、 安质部( 工序施工前先符合材料是否有 合格报告) 、 试验室( 及时执行自检、 委外检及监理平行检程序， 不合格及时通知物资部等部门) 的多重把关， 才能避免施工过 程中产生的认为管理疏漏。 过程工序质量控制： 工序的质量是箱梁质量的核心， 产 品的质量由不同的单元构成， 因此 ， 抓好钢筋、 模板、 混凝土、 预 应力( 张拉 、 压浆 ) 等工序的过程质量控制， 采用精细化管理的 思路， 以流水线作业为线索 ， 才能确保产品的整体质量。此外， 严格执行设计 、 规范及箱梁 细则 等的质量标准 ， 是工序质量 控制得以实现的有效保证。 产品过程质量检验： 通过对产品的过程质量验收 ， 是检 验产品质量是否合格， 工序管理体系是否满足质量管理要求的 最有效渠道。 同时， 可及时发现产品的缺陷， 使质量信息得到及 时的反馈， 可采取措施改进以达到质量要求。 4 1 2 全部过程 预制箱梁产品质量的实现， 是通过建场及验收， 箱梁工艺 试验( 试制 ) ， 箱梁预制中的原材料进场及检验 ， 过程钢筋、 模 板、 混凝土、 预应力工序的施工与分项工程的验收， 半成品与成 品的出场验收等大量琐碎而又有联系的工作实现的，因此， 不 抓好这些施工过程的细节管理，施工质量就可能出现缺陷， 直 接或间接导致产品缺陷而影响产品评分。 4 1 - 3 全体人员参加管理 梁场在场长、 副场长、 总工程师的领导下， 工程部( 含测 量) 、 安质部、 试验室、 物机部、 办公室及计财部等部门， 均应根 据各自的岗位分工和职责， 做好 日常的管理和部门间的协调工 作， 一切围绕箱梁质量管理展开， 让管理体系符合 细则 的要 求， 使产品质量达到 评分标准 的要求。 此外， 现场钢筋、 模板 、 混凝土、 预应力等工序是通过工人实现的， 为此， 抓好作业层人 员的培训和管理工作 ， 是施工工序质量得到有效保证的必要条 件。 全面管理， 应根据组织机构的分工与联系网络， 由场长开始 自上而下形成有机的整体 ， 每月对相关岗位( 含作业层班组) 进 行考核， 落实经济岗位责任制， 使每个部门的职能得到实现， 最 终达到质量管理的目标。 4 1 4一切为用户着想 建设单位为我们的第一用户，实际所有乘客通过购买高 铁服务成为用户。 因此， 考虑设计的耐久性和使用的舒适性， 我 们的预制梁产品必须达到设计及规范的质量要求。 作为场区化 的施工生产企业， 我们应时刻为用户着想 ， 我们有责任、 有义务 生产出优质的产品。 4 1 5 一切以预防为主 箱梁预制的质量， 是通过全过程及全面控制实现的， 既然 是施工企业， 需同时考虑企业的信誉和效益问题。 因此， 我们在 做到施工质量及使用功能达到设计要求的前提下， 应保证产品 的一次性验收( 含工序验收及成品验收) 合格率， 避免产品的返 工、 返修， 此时 ， 加强过程质量预防显得尤为重要。 4 1 6 一切以数据说话 箱梁产品的验收， 由不同的工序质量组成。绝大部分工序 质量均可由数据“ 说话” 的。 箱梁所有原材料的质量检验项 目及 指标 ， 混凝土的抗压强度、 抗折强度 、 弹模及耐久性等指标、 结 构尺寸等， 以上项目的质量控制， 是有数据支撑的， 因此， 我们 的质量管理工作， 不能以“ 大概” 、 “ 差不多” 、 “ 还可以” 为标准 ， 讲科学， 就是要执行标准， 用数据说话。 4 1 7 一切工作按 P D C A循环的管理思路 从管理学角度 ， 一件事情的实现 ， 是 由“ 计划” 、 “ 实施” 、 “ 检查” 和“ 整改” 四个过程循环组成的。没有计划， 就是没有目 标和步骤， 失去质量管理的基础； 不抓好实施过程 ， 计划就是一 句空话 ； 不去检查， 就不知道质量是否达到标准要求； 不整改， 产品质量就无法保证。 因此， 采用 P D C A循环的管理思路 ， 是施 工质量管理的行之有效的法宝。如首孔箱梁的结构尺寸控制， 需先对模板的尺寸进行验收， 对支架及拉杆的刚度、 强度进行 验算， 混凝土浇筑过程中加强检查是否变形、 跑模， 箱梁混凝土 浇筑完成后， 及时做竣工尺寸检查 ， 我们就需要对竣工尺寸进 行分析， 查找不合格的数据和原因， 检查模板的结构尺寸 、 设计 刚度及支架、 拉杆的受力性能是否满足要求， 查到问题， 及时对 不合格的数据原因进行整改 ，则可控制后续箱梁的结构尺寸。 在预制第-：t L 箱梁时 ， 采用同样的 P D C A循环， 即可保证每孑 L 箱梁的结构尺寸。 4 2办理程序管理 对未参与过箱梁预制梁产品许可证办理的人员 ，应提前 参加全许办或审查部组织的 细则 及客运专线铁路桥梁施工 相关知识宣贯和培训。在理清办理的程序后， 建立完善的组织 机构， 形成由场长组织， 总工程师牵头 ， 其它工程部 、 安质部、 物 资部、 计财部、 试验室及办公室等部门配合的管理体系， 编制办 理的计划 ， 加强程序的过程实施， 及时检查办理程序是否符合 要求， 随时总结和改进办理程序， 则许可证的办理思路就变得 清晰。许可证办理周期长、 程序复杂、 涉及部门及地域广， 由有 经验的人员牵头或指导， 参照既有的程序模块， 可大大缩短办 理的周期和提高办理的质量。 5 结语 铁路桥简支梁产品生产许可证办理的施： I = 管理，纵向跨 ( 下转第 6 5页) 施 工 技 术 研 究 与 应 用 安 徵 建 筑 _ 匡 安徽建筑 2 0 1 1 年第 4 期( 总 1 7 9 期) 表 1 序号 要因 对策 目标 措施 检测混凝土浇筑的速度 ， 速度宜控制在 2 m h ， 以减少混凝土对 模板的侧压力 ， 避免出现混凝土胀模现象。 浇筑门窗洞口时， 沿洞口两侧均匀对称下料， 要使洞 口两 侧混凝土高度大体一致。 因混凝土侧压力既受温度影响 ， 又受浇筑速度影响， 因此 当夏季施工温度较高时， 适当加大混凝土浇筑速度， 秋冬季施 工温度降低， 混凝土浇筑速度也适当降低。每次混凝土的浇筑 最大规定速度在技术交底里明确， 由班组长负责落实。 采取上述措施后， 未发现混凝土胀模现象， 检查墙体垂直 度、 平整度合格率 1 0 0 。 针对模板拼缝不严，施工中质检员加强施工过程中的 质量检查监督 ， 发现问题由专人及时组织人员整改， 未彻底整 改完成之前不得进行下道工序施工。 尽量利用统一规格、 使用面积较大的模板或整块大模板， 降低模板的拼缝率 ， 井筒( 如电梯井、 管道井等 ) 内模和墙板模 接缝一样， 所有模板拼缝处用海绵条或胶条封闭处理。在模板 拼缝时， 水平面模板交接处用单面胶贴缝， 竖直面模板交接处 用双面胶贴缝， 阴阳角位置塞棉线嵌缝。 对模板进行配模设计， 并对模板的接缝、 阴阳角等细部接 点进行深化设计。 模板多次使用后边口变形较大会使拼缝增大，因此保证 现场模板数量， 并派专人对拆下后变形的模板及时校正。 模板拼缝处确保平直刨光， 拼板紧密； 浇混凝土前隔夜浇 水， 使模板润湿膨胀， 将拼缝处挤紧。 采取上述措施后， 未发现明显的漏浆现象 ， 墙体垂直度、 平整度合格率 1 0 0 。 针对几何尺寸控制不准，对模板进行加工制作提出严 格的标准， 尽量使用统一规格的模板 ， 模板长宽及对角线制作 允许偏差严格控制在 2 mm以内，对加固模板的木楞要求宽度 一 致、 厚薄均匀， 方木厚度、 平整度偏差控制在 2 mm以内。 为使模板不至于在 昆 凝土浇捣过程中发生位移 ，使结构 产生垂直度、 局部跑模等外形偏差 ， 对模板横竖双 向骨架间距 进行严格计算和控制。 由栋号技术负责人对模板工程设计计算，在保证模板刚 度的前提下 ， 统一对拉螺杆钻孔， 以便拉杆和横档或竖档连接 牢固， 形成一个统一的整体， 防止模板变形。 确保模板加固牢固，泵送混凝土的临时脚手架不得与模 板支撑系统发生直接联系， 避免在混凝土泵送时引起冲击引起 模板变形。 浇筑混凝土时派人在下部观察支架、 模板的情况， 如发现 有模板走动， 立即停止浇筑 ， 并在混凝土凝结前修整好。 通过控制模板的制作安装质量、 模板支撑系统的稳定性， 提高了混凝土的成形质量， 经检查剪力墙的垂直度、 平整度合 格率 1 0 0 。 5 施工效果 通过对剪力墙结构的混凝土施工可能存在的问题进行分 析， 找出主要因素制定对策， 确定 目标， 明确分工， 落实责任， 加 强管理， 按程序施工 、 检查、 验收各道工序严格把关， 施工质量 得到有效的控制。 工程完工后，质量检查人员对各楼层墙体的混凝土垂直 度、平整度进行全面检查，其中7 楼检查结果统计如表 2 所 示。 从表 1中可以看出平均合格率达到 1 0 0 ， 剪力墙施工质 量达到了预期目标， 为创优 良工程提供了有力的实体保障。 7 楼于 2 0 1 0年被评为无锡市“ 太湖杯” 优良工程。 参考文献 1 G B 5 0 2 1 0 2 0 0 1 ， 建筑装饰装修工程质量验收规范【 s B 京 ： 中国建 筑工业 出版社， 2 0 0 1 2 D G J 3 2 J 1 6 2 0 0 5 ， 住宅工程质量通病控制标准【 s 】 江苏省地方标 准， 2 0 0 5 3 G B 5 0 3 0 0 2 0 0 1 ， 建筑工程施工质量验收统一标准 s 】 北京： 中国建 筑工业出版社， 2 0 0 1 00o0o0oo0ooo000000o000 0 0。 。 ( 上接第6 3页) 度大， 外部涉及地级市及省级质量技术监督局及全国生产许可 证办公室， 内部涉及制梁场、 子公司及集团公司， 横向由建设、 设计、 监理及梁场“ 四部两室” 等单位、 部门参与， 产品的质量管 理贯穿始终。 制梁场成立配套的组织机构和建立相应的质量管 理体系， 采取 T Q C的管理思路 ， 是箱梁取证工作成败的关键所 在。 我们如能确保一次性核查合格， 在工期、 施工成本控制及施 工企业质量信誉度等均形成较大的成效。因此， 我们必须遵循 客观、 务实的原则， 来做好箱梁取证的相关工作 ， 使生产管理符 合产品质量要求， 使产品合格。 一 I _ 一 f = = = _ 施 工 技 术 研 究 与 应 用 _
