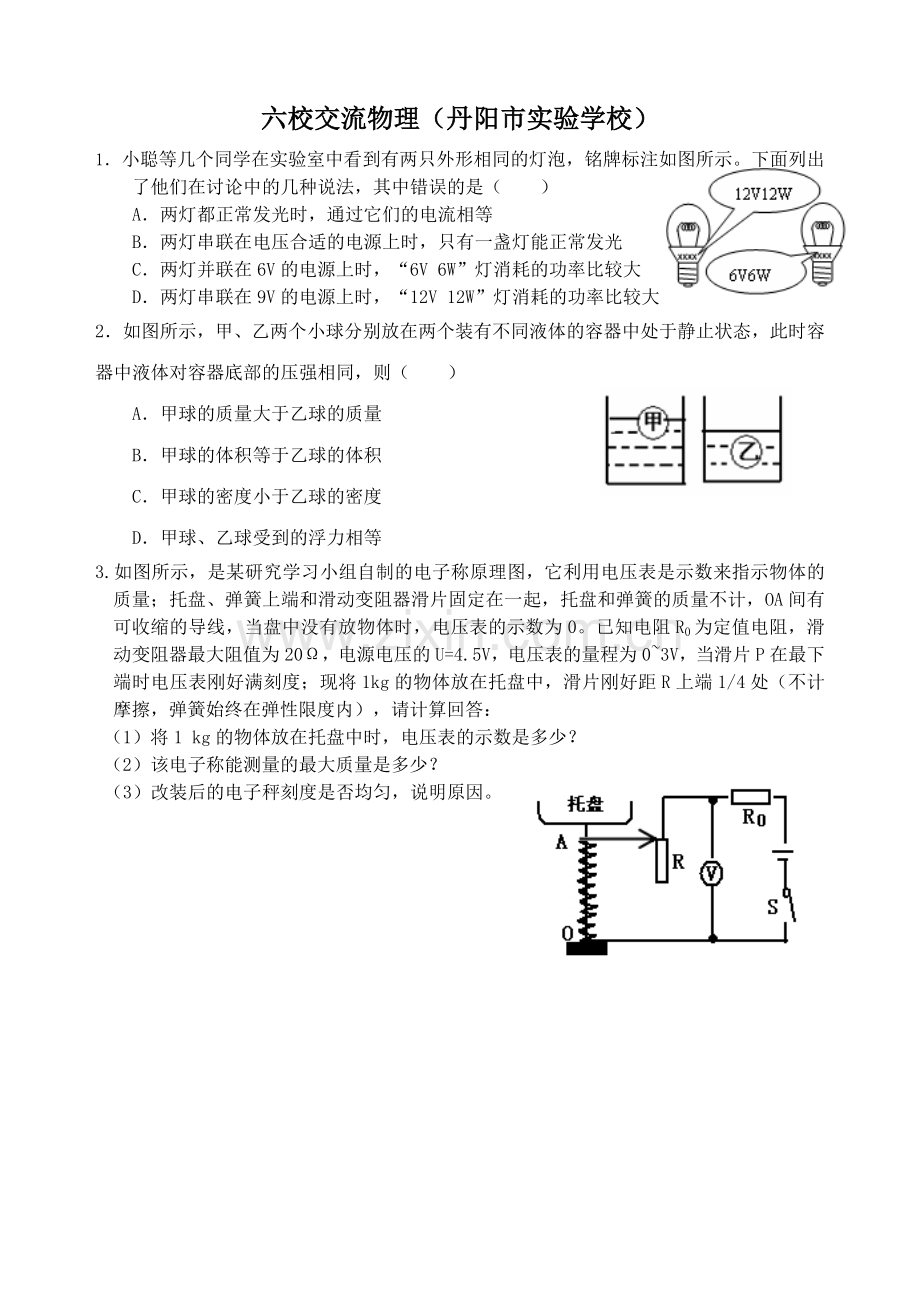

六校交流物理（丹阳市实验学校）
1．小聪等几个同学在实验室中看到有两只外形相同的灯泡，铭牌标注如图所示。下面列出了他们在讨论中的几种说法，其中错误的是（  ）
A．两灯都正常发光时，通过它们的电流相等
B．两灯串联在电压合适的电源上时，只有一盏灯能正常发光
C．两灯并联在6V的电源上时，“6V 6W”灯消耗的功率比较大
D．两灯串联在9V的电源上时，“12V 12W”灯消耗的功率比较大
2．如图所示，甲、乙两个小球分别放在两个装有不同液体的容器中处于静止状态，此时容器中液体对容器底部的压强相同，则（ ）
A．甲球的质量大于乙球的质量
B．甲球的体积等于乙球的体积
C．甲球的密度小于乙球的密度
D．甲球、乙球受到的浮力相等
3.如图所示，是某研究学习小组自制的电子称原理图，它利用电压表是示数来指示物体的质量；托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻R0为定值电阻，滑动变阻器最大阻值为20Ω，电源电压的U=4.5V，电压表的量程为0~3V，当滑片P在最下端时电压表刚好满刻度；现将1kg的物体放在托盘中，滑片刚好距R上端1/4处（不计摩擦，弹簧始终在弹性限度内），请计算回答：
（1）将1 kg的物体放在托盘中时，电压表的示数是多少？
（2）该电子称能测量的最大质量是多少？
（3）改装后的电子秤刻度是否均匀，说明原因。

4．小明在测定小灯泡电功率的实验中，选用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）用笔画线代替导线，连接完整如图a所示的实物电路。
（2）闭合开关前，图中滑动变阻器的滑片P应位于 _____ （选填“A”或“B”）端。
（3）小明同学闭合开关后，发现小灯泡不亮，接下来应进行的操作是　 （选填字母序号）
a.“检查电路是否断路”、b.“更换小灯泡”、c.“移动滑动变阻器测算观察小灯泡是否发光”d.观察电流表、电压表
（4）实验中，他所选择的变阻器是 选填序号）
A.10Ω 0.5A B.15Ω 1A C.20Ω 2A
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向________（选填“A”或“B”）移动。
（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是__ _Ω，额定功率是__ _W。

a b c

5．小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
3．以下关于内能、热量、温度说法正确的是
A．物体内能增加，温度一定升高 B．温度高的物体含有热量一定多
C． 0 ℃的冰块的内能为零 D．物体温度升高，内能一定增加
6．在探究“通电导体产生的热量与电阻的关系”的实验中，实验电路如图所示，R1、R2 是两个电阻圈，R1的阻值大于R2的阻值。
（1）烧瓶中所装的 相等的液体是煤油，主要是因为煤油的 比水小，煤油是 （导体/绝缘体）；接通电路，通过观察_________ _____________来知道电阻圈产生热量的多少；
（2）此电路 （可以/不可以）探究“通电导体产生的热量与电流的关系”；

（3）现再补充一阻值等于R1的定值电阻R3, ，和一个电流表，请在右侧虚线框再设计一电路，用来探究“通电导体产生的热量与电流的关系”。

7．某物理小组决定测量一块鹅卵石的密度，但是手边的测量工具只有量筒，他们设计了如图所示的实验装置．先把鹅卵石浸没在水杯内的水中，向矿泉水瓶中逐渐加水，当加入225ml的水时，瓶子在如图甲所示的位置平衡．拿掉水杯后，再向瓶中加入150ml的水，此时瓶子在如图乙所示的位置平衡．若不考虑鹅卵石的吸水性，忽略瓶子的质量，g取10N/kg，求：
（1）鹅卵石在水中受到的浮力。
（2）鹅卵石的密度。

8．如图甲所示是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I－U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化）
求：(1)小灯泡的额定功率；
(2)电阻丝AB的阻值；
(3)当AB连入电路的阻值R1=2.5 Ω时，灯泡消
耗的功率为3.2W，此时灯丝的阻值为多少．

9．小王同学参加了学校物理兴趣小组，在与同学探究“沙子和水谁的吸热本领大”时，用两个相同的容器分别装有质量都是200g的沙子和水，用两只完全相同的酒精灯在相同环境下分别加热．他们绘制出沙子与水的温度随加热时间变化的图像如图所示．已知酒精的热值是3.0×107J/kg；水的比热容是4.2×103J/(kg·℃)，设加热时酒精灯平均每分钟消耗0.8g酒精．
　 则：(1)图中a图和b图哪个是沙子吸热升温的图像？为什么？
　　 (2)给水加热持续了10min时间，消耗的酒精如果完全燃烧将放出多少热量？
(3)试求出沙子的比热容．

10．2011年3月11日13时46分，日本本州岛附近海域发生里氏9．0级强震并引发海啸，地震、海啸、台风、核武器试验以及导弹发射都会产生 ______(选填“超声波”、“次声波”或“电磁波’’)。日本地震造成福岛第一核电站反应堆冷却系统破坏，日本当局不断采取向反应堆空中、地面注水的方法，进行冷却，以免造成更大的核事故，这种注水方法利用了水的_________性质。

11．飞机、轮船运动时，受到的阻力并不固定．当速度很大时，阻力和速度的平方成正比，如果要把飞机、轮船的速度增大到2倍，发动机的输出功率要增大到原来的______倍．

12某科学兴趣小组的同学在实验室发现一个有趣的元件(如图甲所示)：透明玻璃壳内有一个标有“6V 3W”字样的小灯泡L(阻值不变)和一个由一种特殊金属丝制成的导体R0，A、B、C是其外露的三个

接线柱．为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6伏的实验装置：把导线M，N分别与A、C接线柱相连，闭合开关岛移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线．
(1)小灯泡三的电阻值为_______，当它正常工作时，通过的电流悬_______A．
(2)小明同学在原来连线的基础上，再用导线连接A、B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是____________A．
(3)若把导线M、N分别接到A、B接线柱上，闭合开关S，把滑片P移到a端．当小灯泡消耗的电功率为1．08W时，导体R0消耗的功率为_______W．
