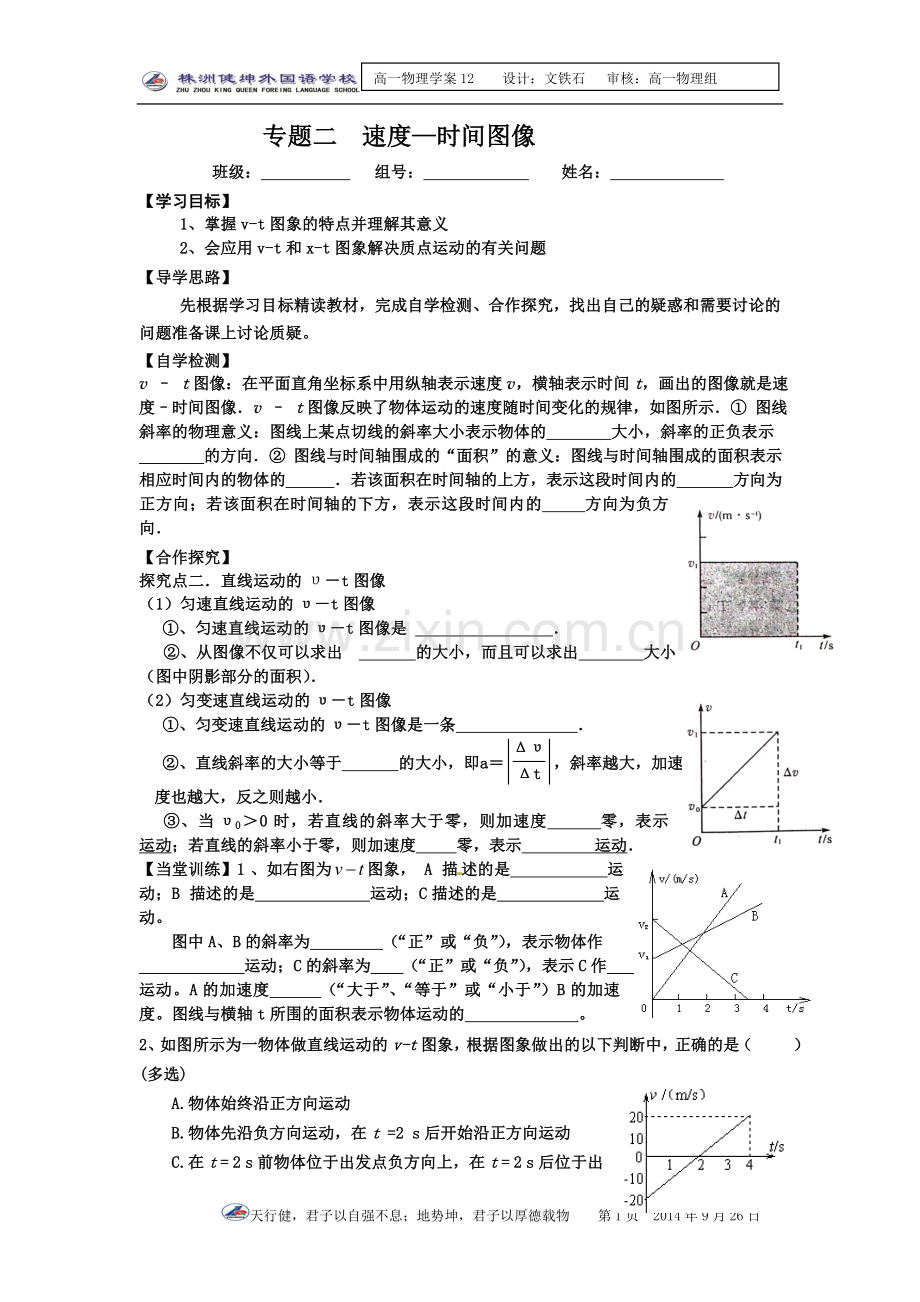

1、高一物理学案12 设计:文铁石 审核:高一物理组 专题二 速度时间图像 班级: 组号: 姓名: 【学习目标】 1、掌握v-t图象的特点并理解其意义2、会应用v-t和x-t图象解决质点运动的有关问题【导学思路】先根据学习目标精读教材,完成自学检测、合作探究,找出自己的疑惑和需要讨论的问题准备课上讨论质疑。【自学检测】v t图像:在平面直角坐标系中用纵轴表示速度v,横轴表示时间t,画出的图像就是速度时间图像v t图像反映了物体运动的速度随时间变化的规律,如图所示 图线斜率的物理意义:图线上某点切线的斜率大小表示物体的 大小,斜率的正负表示 的方向 图线与时间轴围成的“面积”的意义:图线与时间轴围成
2、的面积表示相应时间内的物体的 若该面积在时间轴的上方,表示这段时间内的 方向为正方向;若该面积在时间轴的下方,表示这段时间内的 方向为负方向【合作探究】探究点二直线运动的t图像(1)匀速直线运动的t图像、匀速直线运动的t图像是 、从图像不仅可以求出 的大小,而且可以求出 大小(图中阴影部分的面积)(2)匀变速直线运动的t图像、匀变速直线运动的t图像是一条 、直线斜率的大小等于 的大小,即,斜率越大,加速度也越大,反之则越小 、当00时,若直线的斜率大于零,则加速度 零,表示 运动;若直线的斜率小于零,则加速度 零,表示 运动【当堂训练】1、如右图为图象, A描述的是 运动;B描述的是 运动;C

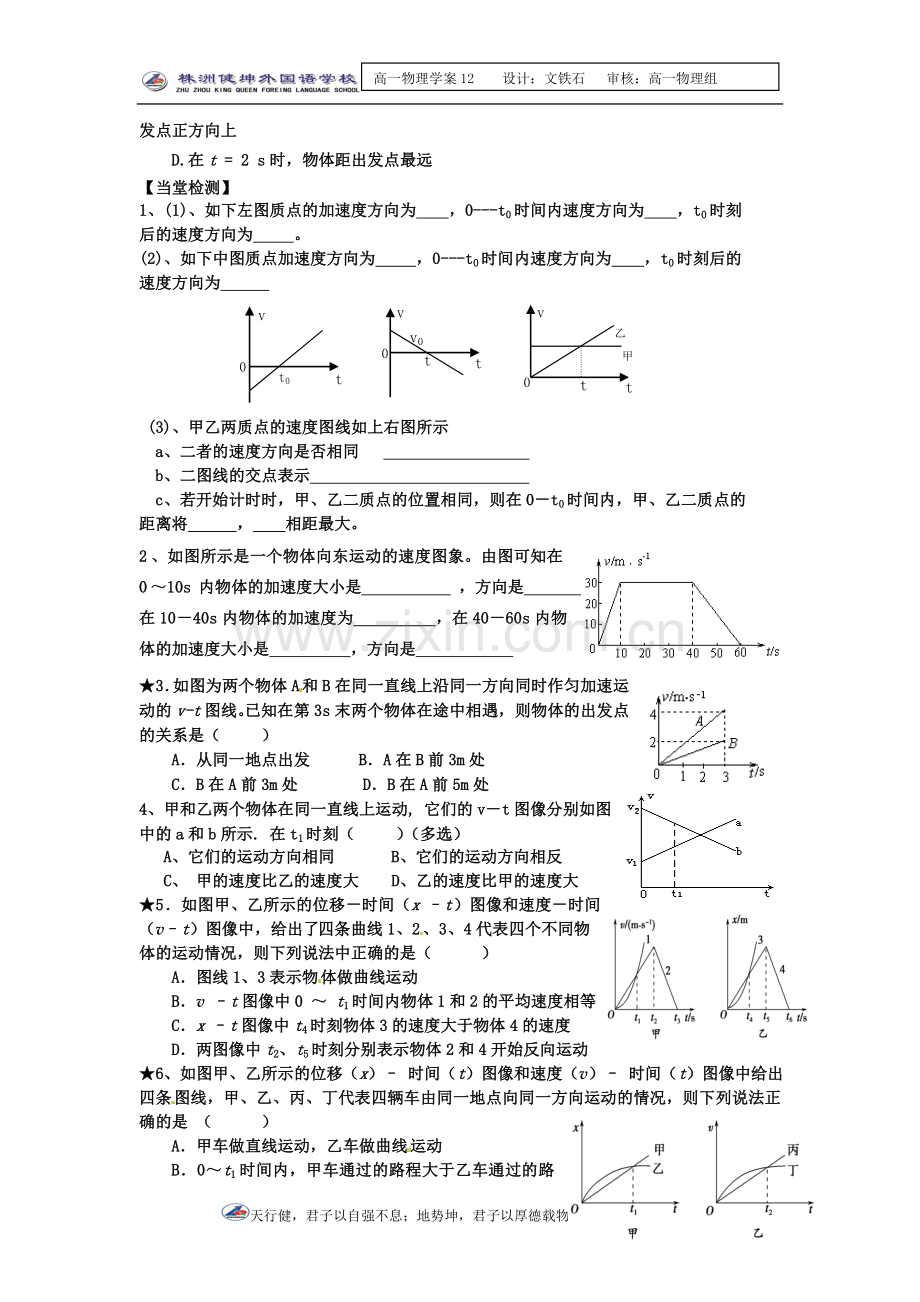

3、描述的是 运动。图中A、B的斜率为 (“正”或“负”),表示物体作 运动;C的斜率为 (“正”或“负”),表示C作 运动。A的加速度 (“大于”、“等于”或“小于”)B的加速度。图线与横轴t所围的面积表示物体运动的 。 2、如图所示为一物体做直线运动的v-t图象,根据图象做出的以下判断中,正确的是( )(多选)A.物体始终沿正方向运动B.物体先沿负方向运动,在t =2 s后开始沿正方向运动C.在t = 2 s前物体位于出发点负方向上,在t = 2 s后位于出发点正方向上D.在t = 2 s时,物体距出发点最远【当堂检测】1、(1)、如下左图质点的加速度方向为 ,0-t0时间内速度方向为 ,t0
4、时刻后的速度方向为 。(2)、如下中图质点加速度方向为 ,0- t0时间内速度方向为 ,t0时刻后的速度方向为 vt00t乙甲0t0v0vttt0v0 (3)、甲乙两质点的速度图线如上右图所示 a、二者的速度方向是否相同 b、二图线的交点表示 c、若开始计时时,甲、乙二质点的位置相同,则在0t0时间内,甲、乙二质点的距离将 , 相距最大。2、如图所示是一个物体向东运动的速度图象。由图可知在010s内物体的加速度大小是 ,方向是 ;在1040s内物体的加速度为 ,在4060s内物体的加速度大小是 ,方向是 3如图为两个物体A和B在同一直线上沿同一方向同时作匀加速运动的v-t图线。已知在第3s末两
5、个物体在途中相遇,则物体的出发点的关系是( )A从同一地点出发 BA在B前3m处 CB在A前3m处 DB在A前5m处4、甲和乙两个物体在同一直线上运动, 它们的vt图像分别如图中的a和b所示. 在t1时刻( )(多选)A、它们的运动方向相同 B、它们的运动方向相反C、 甲的速度比乙的速度大 D、乙的速度比甲的速度大5如图甲、乙所示的位移时间(x t)图像和速度时间(v t)图像中,给出了四条曲线1、2、3、4代表四个不同物体的运动情况,则下列说法中正确的是( )A图线1、3表示物体做曲线运动Bv t图像中0 t1时间内物体1和2的平均速度相等Cx t图像中t4时刻物体3的速度大于物体4的速度D两图像中t2、t5时刻分别表示物体2和4开始反向运动 6、如图甲、乙所示的位移(x) 时间(t)图像和速度(v) 时间(t)图像中给出四条图线,甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况,则下列说法正确的是 ( )A甲车做直线运动,乙车做曲线运动B0t1时间内,甲车通过的路程大于乙车通过的路程C0t2时间内,丙、丁两车在t2时刻相距最远D0t2时间内,丙、丁两车的平均速度相等天行健,君子以自强不息;地势坤,君子以厚德载物 第3页 2014年9月26日
