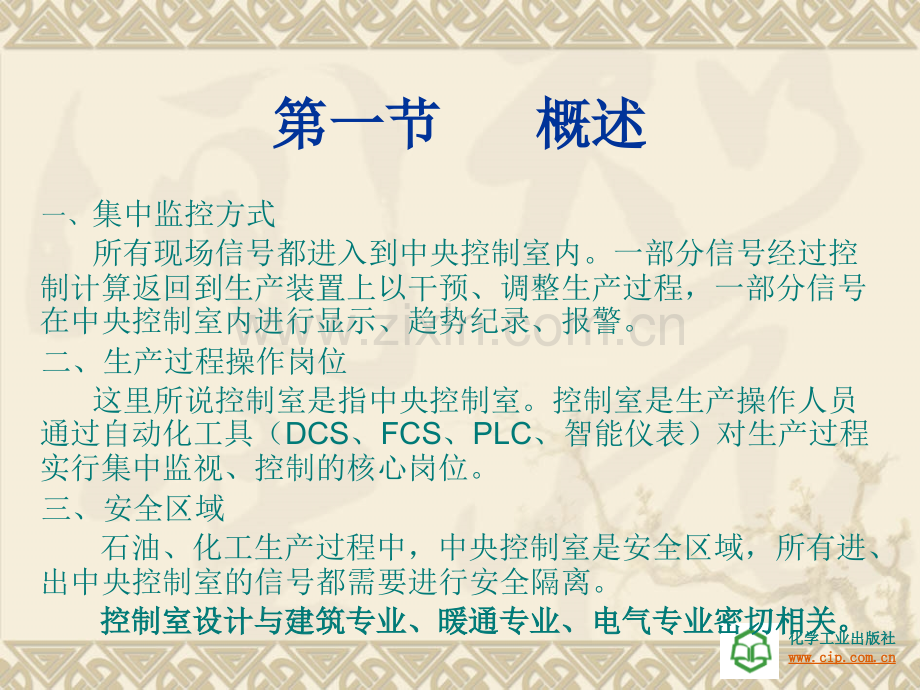

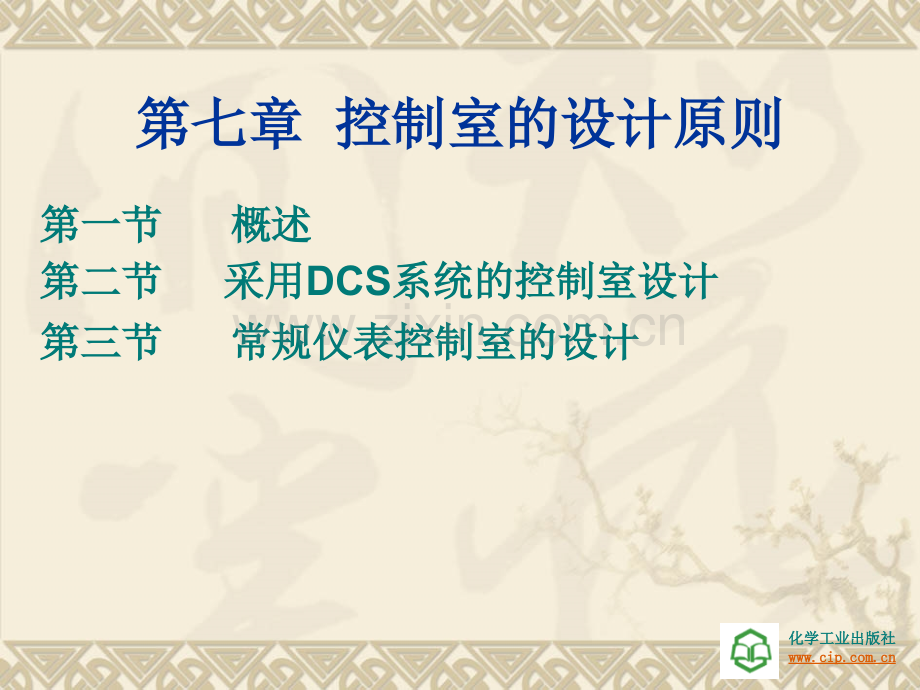

化学工业出版社化学工业出版社 第七章第七章 控制室的设计原则控制室的设计原则第一节第一节 概述概述第二节第二节采用采用DCS系统的控制室设计系统的控制室设计第三节第三节 常规仪表控制室的设计常规仪表控制室的设计化学工业出版社化学工业出版社 第一节第一节 概述概述一、集中监控方式所有现场信号都进入到中央控制室内。一部分信号经过控制计算返回到生产装置上以干预、调整生产过程，一部分信号在中央控制室内进行显示、趋势纪录、报警。二、生产过程操作岗位这里所说控制室是指中央控制室。控制室是生产操作人员通过自动化工具（DCS、FCS、PLC、智能仪表）对生产过程实行集中监视、控制的核心岗位。三、安全区域石油、化工生产过程中，中央控制室是安全区域，所有进、出中央控制室的信号都需要进行安全隔离。控制室设计与建筑专业、暖通专业、电气专业密切相关。控制室设计与建筑专业、暖通专业、电气专业密切相关。化学工业出版社化学工业出版社 第二节第二节 采用采用DCS系统的控制室设计系统的控制室设计一、位置选择一、位置选择设计时可参阅行业标准控制室设计规定（HG/T205082000）、化工厂控制室建筑设计规范（HG2055693）、石油化工控制室和自动分析器室设计规范(SH30061999)。二、布局和面积二、布局和面积 中央控制室的布局与面积规划，与DCS系统的规模（控制站、操作员站、工程师站数量，服务器数量）、供电要求、维护要求密切相关。化学工业出版社化学工业出版社 第二节第二节 采用采用DCS系统的控制室设计系统的控制室设计三、环境条件（一）温度、湿度的要求DCS温度：213（冬季）243（夏季）温度变化率：3/h相对湿度：50%10%相对湿度变化率：6%/h（二）空气净化的要求尘埃200g/m3（粒径10m）H2S10X10-9SO250X10-9Cl21X10-9（三）振动要求（四）防静电措施（五）噪声、电磁干扰要求化学工业出版社化学工业出版社 第二节第二节 采用采用DCS系统的控制室设计系统的控制室设计四、建筑要求四、建筑要求（一）控制室的抗爆要求（二）防火标准（三）控制室的吊顶和顶封、层高、地面、墙面、门、窗及色彩要求五、照明及其他五、照明及其他见书上图见书上图7-2到图到图7-6例图例图化学工业出版社化学工业出版社 第三节第三节 常规仪表控制室的设计常规仪表控制室的设计采用常规仪表的自控工程，控制室设计中要考虑：仪表盘平面布置、控制室的供电及安全保护等、控制室的进线方式及电缆、管缆敷设等问题。设计时可参阅行业标准控制室设计规定（HG205082000）、化工厂控制室建筑设计规范（HG2055693）。化学工业出版社化学工业出版社 第三节第三节 常规仪表控制室的设计常规仪表控制室的设计一、控制室设计的一般要求一、控制室设计的一般要求控制室的位置的选择；控制室的吊顶和顶封、层高、地面、墙面、门、窗等建筑要求；控制室内的环境要求；控制室的进线方式和电缆、管缆的敷设方式、控制室的供电及安全保护措施等，与采用DCS相同。由于采用的是常规仪表，控制室的面积与仪表盘数量有关，因为盘后仪表维护有照明要求，控制室采光要求要考虑盘后要求。化学工业出版社化学工业出版社 第三节第三节 常规仪表控制室的设计常规仪表控制室的设计二、控制室的平面布置二、控制室的平面布置控制室平面布置，主要是仪表盘的平面布置，划分出盘前区和盘后区，以及仪表盘的平面布置形式，例如一字布置，弧形布置等。三、仪表盘的设计三、仪表盘的设计（一）（一）根据工程需要选择适当的仪表盘结构形式。（二）（二）仪表盘正面布置。将所有指示、记录、控制、报警等仪表，布置在高于800mm，低于1800mm范围内。化学工业出版社化学工业出版社 第三节第三节 常规仪表控制室的设计常规仪表控制室的设计根据布置情况，绘制仪表盘正面布置图、仪表盘背面布置图、报警灯屏布置图、半模拟盘正面布置图、仪表盘正面布置总图。参见图7-11到图7-14。
