中职-过程控制工程设计第九章-电缆的敷设与仪表的安装.ppt

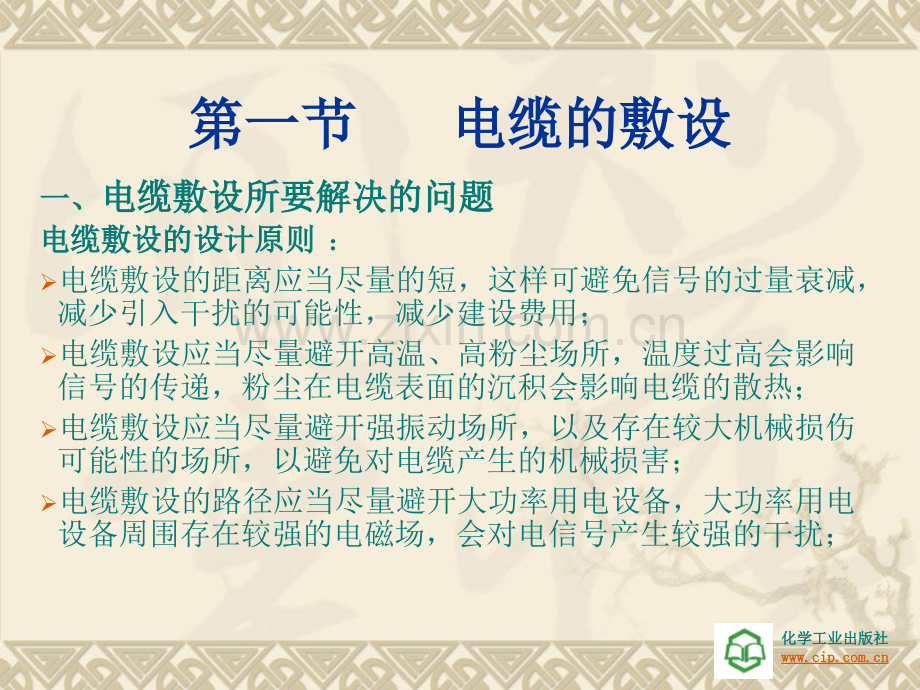

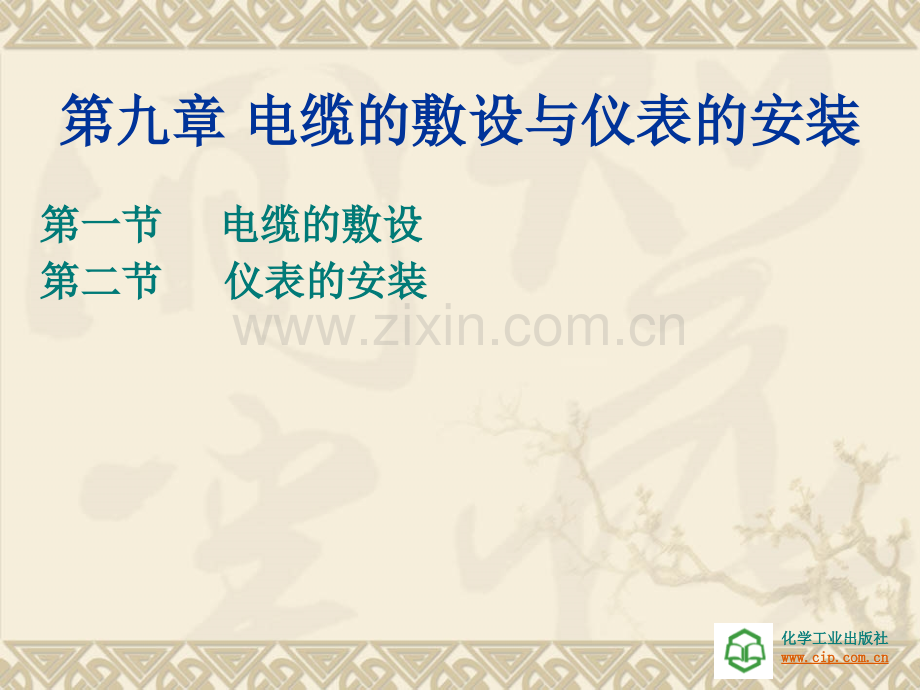

化学工业出版社化学工业出版社 第九章第九章 电缆的敷设与仪表的安装电缆的敷设与仪表的安装 第一节第一节 电缆的敷设电缆的敷设 第二节第二节仪表的安装仪表的安装 化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设一、一、电缆敷设所要解决的问题电缆敷设所要解决的问题电缆敷设的设计原则电缆敷设的设计原则：电缆敷设的距离应当尽量的短，这样可避免信号的过量衰减，减少引入干扰的可能性，减少建设费用；电缆敷设应当尽量避开高温、高粉尘场所，温度过高会影响信号的传递，粉尘在电缆表面的沉积会影响电缆的散热；电缆敷设应当尽量避开强振动场所，以及存在较大机械损伤可能性的场所，以避免对电缆产生的机械损害；电缆敷设的路径应当尽量避开大功率用电设备，大功率用电设备周围存在较强的电磁场，会对电信号产生较强的干扰；化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设如果必须在强电磁干扰场所敷设电缆，或不能避开产生机械损伤可能性的场所，则电缆应当穿保护管敷设。为避免电磁干扰而穿保护管，则保护管应当按接地原则进行接地；如有可能，电缆应当尽量敷设在建筑物内；现场仪表的位置相对集中，可以考虑其信号共用一条电缆；共用电缆时，现场应当设置接线箱进行信号分接。如果现场仪表的安装位置不便于仪表维护，尽管不与其他信号共用电缆，也应当设置接线箱以方便仪表检修；不同类型的信号(如电流与毫伏信号)一般不共用一条电缆；不同性质信号(如本安信号与非本安信号)不能共用电缆；化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设强电信号与弱电信号不能共用一条电缆；不同性质的电缆(如本安信号与非本安信号)一般不敷设在同一条电缆桥架内，如果不能避免则需要采取相应的隔离措施；需要穿保护管时，一般一条电缆穿一条保护管，不能多条电缆穿在一条保护管内；敷设电缆时应尽量避免穿越建筑物深缩缝，避免从地下穿越公路、河流等，如果不能避免则应当采取相应的保护措施。化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设电缆的铺设 电缆的敷设路径，需要支撑、防护与固定。自控工程中电缆大多采用桥架方式铺设。桥架有梯级式、托盘式和槽式三种。这三种桥架又可以电缆沟内、墙上、天花板、架杆几种方式安装。可根据具体工程选择或组合。化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设二、电缆敷设图1.电缆平面敷设图 自控专业施工图设计内容深度规定(HG 20506-92)中规定了绘制电缆、管缆平面敷设图。该图要求绘制出各个水平面的桥架走向、支撑、尺寸、高程；各个电缆的敷设路径；现场仪表位置及标高；现场接线箱位置及标高等信息。化学工业出版社化学工业出版社 第一节第一节 电缆的敷设电缆的敷设2.电缆桥架布置总图电缆桥架布置总图/电缆及桥架布置图电缆及桥架布置图/现场仪表配线图现场仪表配线图 采用自控专业工程设计文件深度的规定(HG/T 20638-1998)标准时，根据该标准的规定需要绘制“仪表电缆桥架布仪表电缆桥架布置总图置总图”、“仪表电缆仪表电缆(管缆管缆)及桥架布置图及桥架布置图”和“现场仪表配现场仪表配线图线图”。对照自控专业施工图设计内容深度规定(HG/20506-92)标准，国际通用设计体制将这部分内容细化为三部分，尤其是规定了“现场仪表配线图”这个设计文件，使得工程设计更加严谨，为施工单位提供了具体的施工依据。化学工业出版社化学工业出版社 第二节 仪表的安装 一、控制室仪表的安装一、控制室仪表的安装 控制室内仪表安装分为DCS系统、常规室内仪表（二次仪表）两种情况。对于DCS系统，主要是机柜安装就位，端子柜内的端子排、安全栅等，已由配套厂商组装完毕且已经经过出厂测试。常规室内仪表主要分为盘面仪表安装和盘后仪表的安装。与控制室内仪表盘盘面安装仪表有关的设计文件为“仪表盘正面布置图”，如果所使用的仪表为新型仪表或非定型产品，则需要绘制仪表盘开孔图。化学工业出版社化学工业出版社 第二节 仪表的安装二、现场仪表的安装二、现场仪表的安装1.现场仪表安装位置现场仪表安装位置 自控专业工程设计文件深度的规定(HG/T 20638-1998)中规定，表达现场仪表位置要绘制仪表位置图。老设计体制自控专业施工图设计内容深度规定(HG 20506-92)中，并没有规定一个独立的文件表达仪表位置，仪表位置是在电缆平面敷设图中表达出来的。现场仪表位置采用规定符号表示出其位置、标高等信息。现场仪表位置选择需要考虑到现场环境情况，见书上的设计原则。化学工业出版社化学工业出版社 第二节 仪表的安装2.仪表安装图 表达仪表安装方式的设计文件为“仪表安装图”。仪表安装图中需要交代仪表的测量管路的连接和仪表的安装固定方式等内容。由于现场仪表的种类非常多，而每一种仪表的安装方式都不相同，如果所选用的现场仪表数量多的话，这部分绘图工作非常大也非常繁琐，为此1996年颁布了一套自控安装图册(HG/T 21581-95)中华人民共和国行业标准。
