排水与防护工程试验检测.ppt

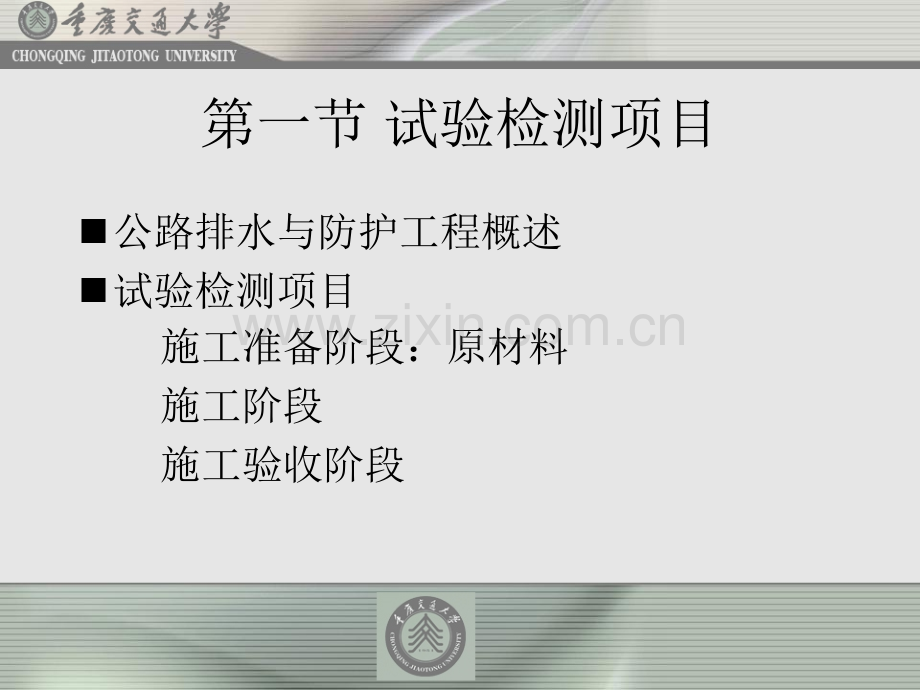

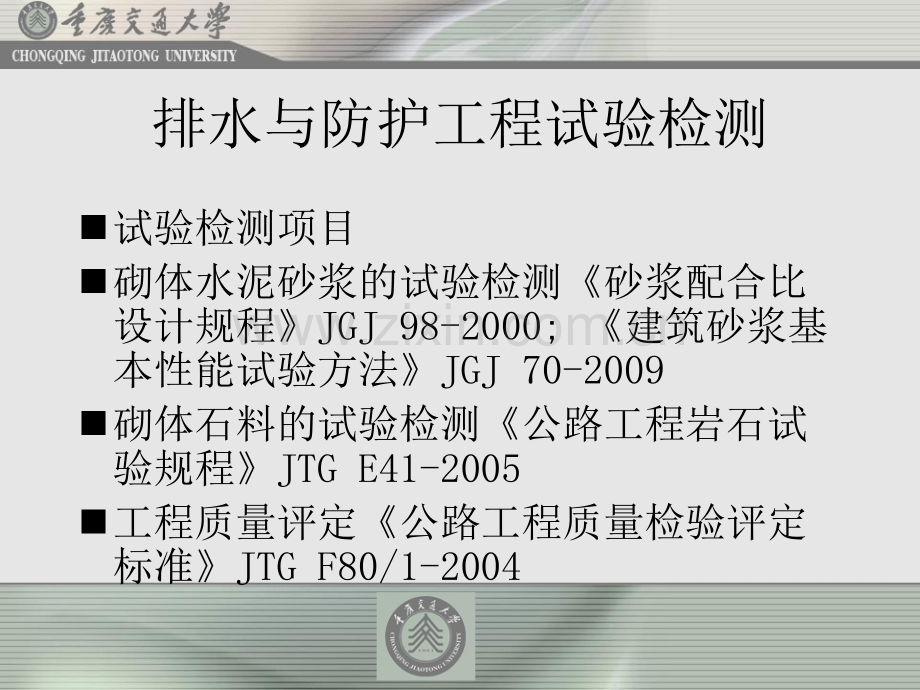

排水与防护工程试验检测n试验检测项目n砌体水泥砂浆的试验检测砂浆配合比设计规程JGJ 98-2000;建筑砂浆基本性能试验方法JGJ 70-2009n砌体石料的试验检测公路工程岩石试验规程JTG E41-2005n工程质量评定公路工程质量检验评定标准JTG F80/1-2004第一节 试验检测项目n公路排水与防护工程概述n试验检测项目 施工准备阶段：原材料 施工阶段 施工验收阶段第一节 试验检测项目施工阶段：水泥混凝土配合比试验、砂浆配合比试验、岩石抗压强度试验、外观尺寸、分项及分部工程质量。施工验收阶段：水泥混凝土强度、砂浆强度、沥青性能、结构位置及尺寸偏差、墙背填土压实度、锚杆拉力。第二节 砌体水泥砂浆的试验检测n n一、原材料一、原材料一、原材料一、原材料uu水泥水泥uu掺加料掺加料uu细集料细集料uu水水uu外加剂外加剂第二节 砌体水泥砂浆的试验检测n n二、水泥砂浆配合比二、水泥砂浆配合比二、水泥砂浆配合比二、水泥砂浆配合比uu水泥、掺加料、砂、水水泥、掺加料、砂、水第二节 砌体水泥砂浆的试验检测n n三、三、三、三、流动性：流动性：流动性：流动性：是指砂浆在自重或外力作用下的流动是指砂浆在自重或外力作用下的流动性能。性能。n n按现行规范规定，砂浆的流动性用砂浆稠度仪测定。按现行规范规定，砂浆的流动性用砂浆稠度仪测定。按现行规范规定，砂浆的流动性用砂浆稠度仪测定。按现行规范规定，砂浆的流动性用砂浆稠度仪测定。测定时将砂浆拌和物按规定的方法装入盛浆容器内，测定时将砂浆拌和物按规定的方法装入盛浆容器内，测定时将砂浆拌和物按规定的方法装入盛浆容器内，测定时将砂浆拌和物按规定的方法装入盛浆容器内，使试锥尖端与砂浆表面接触，然后让试锥在自重作用使试锥尖端与砂浆表面接触，然后让试锥在自重作用使试锥尖端与砂浆表面接触，然后让试锥在自重作用使试锥尖端与砂浆表面接触，然后让试锥在自重作用下沉入浆体，待下沉入浆体，待下沉入浆体，待下沉入浆体，待10s 10s 后读出试锥的下沉深度值，即为后读出试锥的下沉深度值，即为后读出试锥的下沉深度值，即为后读出试锥的下沉深度值，即为砂浆的稠度，以砂浆的稠度，以砂浆的稠度，以砂浆的稠度，以cm cm 计。稠度值愈大，表明砂浆的流计。稠度值愈大，表明砂浆的流计。稠度值愈大，表明砂浆的流计。稠度值愈大，表明砂浆的流动性愈好。动性愈好。动性愈好。动性愈好。n n主要仪器设备主要仪器设备1 1）砂浆稠度测定仪。砂浆稠度测定仪。2 2）砂浆搅拌锅。砂浆搅拌锅。3 3）量筒、抹刀、秒表等。量筒、抹刀、秒表等。第二节 砌体水泥砂浆的试验检测n n四、四、保水性：保水性：保水性：保水性：指砂浆保存水分的性能。指砂浆保存水分的性能。n n保水性不好的砂浆不仅在运输、静置、砌筑过程中保水性不好的砂浆不仅在运输、静置、砌筑过程中会产生离析、泌水现象，而且也不易在砌块表面铺成会产生离析、泌水现象，而且也不易在砌块表面铺成均匀的砂浆层，甚至还会因严重缺水而影响砂浆的正均匀的砂浆层，甚至还会因严重缺水而影响砂浆的正常硬化，减弱粘结力，降低砌体的强度。常硬化，减弱粘结力，降低砌体的强度。n n砂浆的保水性是用分层度表示的。该法是将砂浆装砂浆的保水性是用分层度表示的。该法是将砂浆装入规定的容器中，测出沉入度；静置入规定的容器中，测出沉入度；静置30 min 30 min 后，再取后，再取容器下部容器下部1 13 3 部分的砂浆，测其沉入度。前后两次沉部分的砂浆，测其沉入度。前后两次沉入度之差即为分层度，以入度之差即为分层度，以cm cm 计。分层度愈大，表明计。分层度愈大，表明砂浆保水性愈差。砂浆保水性愈差。第二节 砌体水泥砂浆的试验检测n n主要仪器设备：主要仪器设备：1 1）砂浆分层度测定仪。砂浆分层度测定仪。2 2）砂浆稠度测定仪。砂浆稠度测定仪。3 3）拌和锅、抹刀、木锤等。拌和锅、抹刀、木锤等。第二节 砌体水泥砂浆的试验检测n n检测方法检测方法1 1）将试样一次装入分层度筒内，将试样一次装入分层度筒内，待装满后，用木锤待装满后，用木锤在容器周围距离大致相等的四个不同地方轻轻敲击在容器周围距离大致相等的四个不同地方轻轻敲击1 1 2 2 次，如砂浆沉落到低于筒口，则应随时添加，然次，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余砂浆并抹平。后刮去多余砂浆并抹平。2 2）按测定砂浆流动性的方法，按测定砂浆流动性的方法，测定砂浆的沉入度值，测定砂浆的沉入度值，以以cm cm 计。计。3 3）静置静置30 min 30 min 后，后，去掉上节去掉上节200 m m 200 m m 砂浆，砂浆，剩余剩余的砂浆倒出，放在搅拌锅中拌的砂浆倒出，放在搅拌锅中拌2 min 2 min。4 4）再按测定流动性的方法，再按测定流动性的方法，测定砂浆的沉入度，以测定砂浆的沉入度，以cm cm 计。计。第二节 砌体水泥砂浆的试验检测n n结果计算及要求结果计算及要求以前后两次沉入度之差定为该砂浆的分层度，以以前后两次沉入度之差定为该砂浆的分层度，以cm cm 计。计。取两次试验结果的算术平均值作为该砂浆的分层度值取两次试验结果的算术平均值作为该砂浆的分层度值两次分层度试验值之差如大于两次分层度试验值之差如大于20mm20mm，应重做试验。，应重做试验。保水性良好的砂浆，其分层度应不大于保水性良好的砂浆，其分层度应不大于2cm 2cm。分层度。分层度大于大于2cm 2cm 的砂浆容易离析，不便于施工；但分层度小的砂浆容易离析，不便于施工；但分层度小于于1cm 1cm 者，硬化后易产生干缩开缝。者，硬化后易产生干缩开缝。第二节 砌体水泥砂浆的试验检测n n五、强度五、强度n n砂浆抗压强度的等级，采用砂浆抗压强度的等级，采用70707 m m 707 m m 707 m 7 m m 70m 707 m m 7 m m 标准的立方体，在标准温度（标准的立方体，在标准温度（20 20 3 3）和规定湿度的条件下，养护和规定湿度的条件下，养护28d 28d 的平均极的平均极限抗压强度来确定的。限抗压强度来确定的。n n1 1仪器设备仪器设备n n2 2试件的制作及养护试件的制作及养护n n3 3立方体抗压强度检测方法立方体抗压强度检测方法n n4 4结果计算及精度要求结果计算及精度要求第二节 砌体水泥砂浆的试验检测n n4 4结果计算及精度要求结果计算及精度要求 以以6 6 个试件测值的算术平均值作为该组试件的抗压个试件测值的算术平均值作为该组试件的抗压强度值，强度值，平均值计算精确至平均值计算精确至0 01 M Pa 1 M Pa。当。当6 6 个试件个试件的最大值或最小值与平均值之差超过的最大值或最小值与平均值之差超过20 20 时，以中间时，以中间4 4 个试件的平均值作为该组试件的抗压强度值。个试件的平均值作为该组试件的抗压强度值。第三节 砌体石料的试验检测一、物理性质及测定二、力学性质及测定三、耐久性试验第三节 砌体石料的试验检测一、物理性质及测定1、密度试验 密度(density):在规定条件下，烘干石料矿质单位体积（不包括开口与闭口孔隙体积）的质量。密度试验的方法有比重瓶法和李氏比重瓶法。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)适用范围:本法适用于不含水溶性矿物成分的石料的密度测定。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)仪器设备仪器设备比重瓶：100 mL 的短颈比重瓶。天平：感量001g。轧石机或钢槌：供初碎石料试样用。球磨机或研磨机：供磨碎石粉用。研钵：供磨细石粉用。温度计。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)仪器设备仪器设备烘箱：能使温度控制在105 110。砂浴、恒温水槽（灵敏度1）及真空抽气设备。干燥器：内装氯化钙或硅胶等干燥剂。筛子：孔径为0315m m。锥形玻璃漏斗、瓷皿、滴管和牛骨匙等。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)试样：试样：取代表性岩石试样在小型轧石机上初碎（或手工用钢槌初碎），再置于球磨机中进一步磨碎，然后用研钵研细，使之全部粉碎成能通过0315 m m 筛孔的石粉。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)试验步骤试验步骤(1)将制备好的石粉放在瓷皿中，置于温度为105 110 的烘箱中烘至恒量，烘干时间一般为6 12h，然后再置于干燥器中冷却至室温备用。(2)用四分法取两份石粉，每份试样从中称取15g(m1)石粉（精确至0001g），用漏斗灌入洗净烘干的比重瓶中，并注入蒸馏水至瓶的一半处，摇动比重瓶使石粉分散。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)试验步骤试验步骤(3)将比重瓶放在砂浴上沸煮，沸煮时间自悬液沸腾时算起不得少于1h，使空气逸出。(4)取出擦干，冷却至室温，再向瓶中注入蒸馏水，使接近满瓶，然后置于恒温水槽内。待瓶内温度稳定，上部悬液澄清后，塞好瓶塞，使多余水分溢出。从恒温水槽内取出比重瓶，擦干瓶外水分，立即称其质量m3。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)试验步骤试验步骤(5)倾出悬液，洗净比重瓶，注入蒸馏水接近满瓶，再置于恒温水槽内，水温所用的水槽温度相同。待瓶内水的温度稳定后，塞好瓶塞，将逸出瓶外水分擦干，立即称其质量m2。第三节 砌体石料的试验检测一、物理性质及测定1、密度试验(比重瓶法)结果整理结果整理（精确至001gcm 3）：以两次试验结果的算术平均值作为测定值，如两次试验结果之差大于002gcm 3 时，应重新取样进行试验。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验 测定石料在干燥状态下包括孔隙在内的单位体积固体材料的质量。试验方法有量积法、静水称量法、蜡封法。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验（静水称量法）适用范围适用范围:遇水崩解、易溶和有干缩湿胀性的松软石料不宜用静水称量法测定密度。仪器设备仪器设备试件加工设备：切石机、钻石机、磨平畸及小锤等。天平：称量500g，感量001g。烘箱：能使温度控制在105 110 的范围内。静水力学天平、平衡盘、吊钩、吊网、剩水容器等。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验（静水称量法）试样试样 将石料试样锤打成粒径约50 m m 的不规则形状试件至少3 块，备用，每个试件质量不宜小于150g。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验（静水称量法）试验步骤试验步骤(1)将试件放入烘箱，在105 110 下烘至恒量，烘干时间一般为12 24h，取出试件置于干燥器内冷却至室温。(2)从干燥器内取出试件，放在天平上称量，精确至001g。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验（静水称量法）试验步骤试验步骤(3)将称量后的试件置于盛水容器内，浸水饱和。(4)取出浸水试件，用湿纱布擦去试件表面水分，立即称其质量。(5)再称得吸水饱和后试件在水中的质量。第三节 砌体石料的试验检测一、物理性质及测定2、毛体积密度试验（静水称量法）结果整理m 1面干吸水饱和试件在空气中的质量；m 2面干吸水饱和试件在水中的质量.第三节 砌体石料的试验检测一、物理性质及测定3、毛体积密度试验（量积法）适用于于规则几何形状的试件。正立方体的长、宽、高均要在每个面的上、中、下3 个部位进行测量，以3 次测量的算术平均值作为测量结果；圆柱体的上、中、下3 个截面则沿互相垂直的直径方向量直径6 次，再在互相垂直的直径与圆周交点处测量高度4 次，按以上量得的直径和高度的算术平均值计算其体积。试件烘干后的质量除以其相应的体积，即得试件密度。第三节 砌体石料的试验检测一、物理性质及测定4、毛体积密度试验（蜡封法）适用范围适用范围本法宜用于遇水崩解、溶解和干缩湿胀性松软石料的密度测定。仪器设备仪器设备石蜡（密度一般为093gcm3）。软毛刷。其它同前。第三节 砌体石料的试验检测4、毛体积密度试验（蜡封法）试验步骤试验步骤(1)将试件放入烘箱，烘至恒量，烘干时间一般为12 24h，取出置于干燥器内冷却至室温。(2)从干燥器中取出试件，放在天平上称其质量（精确至001g）。(3)将石蜡加热熔化，至稍高于熔点（一般石蜡熔点在55 58），用软毛刷在石料试件表面涂上一层厚度不大于1 m m 的石蜡层，冷却后准确称出涂有石蜡试件的质量。第三节 砌体石料的试验检测一、物理性质及测定4、毛体积密度试验（蜡封法）试验步骤试验步骤(4)将涂有石蜡的试件系于天平上，称出其在水中的质量。(5)擦干试件表面的水分，在空气中重新称取蜡封试件的质量，检查此时蜡封试件的质量是否大于浸水前的质量m1。如超过005g 时，说明试件蜡封不好，水已浸入试件，应取件重新测定。第三节 砌体石料的试验检测一、物理性质及测定4、毛体积密度试验（蜡封法）结果整理m 1涂石蜡后的试件在空气中的质量；m 2涂石蜡后的试件在水中的质量；N石蜡的密度.第三节 砌体石料的试验检测一、物理性质及测定5、孔隙率n 石料孔隙率，；石料的毛体积密度，gcm 3；t 石料的密度，gcm 3。第三节 砌体石料的试验检测一、物理性质及测定6、含水率m 1 烘干前试样与容器总质量（g）；m 2 烘干后试样与容器总质量（g）；m 0 容器质量（g）。第三节 砌体石料的试验检测一、物理性质及测定6、吸水率m 1 吸水至恒重的质量质量（g）；m 烘干后试样质量（g）。第三节 砌体石料的试验检测二、力学性质及测定单轴抗压强度单轴抗压强度石料的单轴抗压强度是指石料的标准试件经吸水饱和后，在规定试验条件下，单轴受压达到极限破坏时，单位承压面积的强度。试件的大小：基础用圆柱体，直径50 2m m，高径比2：1；桥梁用立方体，边长为702mm；路面用圆柱体或立方体，边长、直径和高均为502 m m。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验目的和适用范围 本法用于测定石料在饱水状态下，抵抗反复冻结和融化的性能。试件经冻融试验后的抗压强度与冻融试验前的抗压强度的比值称为耐冻系数。石料抗冻性对于不同的工程环境气候有不同的要求，冻融循环的次数分为15次、25 次。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验仪器设备试件加工设备：切石机、钻石机及磨平机。冰箱：温度能控制在15 20。天平：感量001g。放大镜。烘箱：能使温度控制在105 110。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验试样 将石料试样制成直径为50 2 m m、高径比为2：1的圆柱体，每组至少需3 个。此外再制备同样试件3 个，用于做耐冻系数试验。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验试验步骤(1)将试件编号，用放大镜详细检验，并作外观描述。然后量出每个试件的尺寸，计算受压面积。将试件放入烘箱，烘至恒量，烘干时间一般为1224h，待在干燥器内冷却至室温后取出，立即称其质量，精确至0.01g。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验试验步骤(2)按吸水率试验方法，让试件吸水饱和，然后取出擦去表面水分，放在铁盘中，试件与试件之间应留有一定间距。待冰箱温度下降到15 时，将铁盘连同试件一起放入冰箱，并立即开始记时。冻结4h 后取出试件，放入20 5 的水中融解4h，如此反复冻融至规定次数为止。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验试验步骤(3)每隔一定的冻融循环次数详细检查试件的剥落、裂缝、分层及掉角等现象，并记录检查情况。(4)将冻融试验后之试件再烘至恒量，称其质量，测定其饱水抗压强度，另取3 个未经冻融试验的试件测定抗压强度。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验结果整理：质量损失率，精确至0.1 m s 试验前烘干试件的质量，g；m f 试验后烘干试件的质量，g。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验结果整理：冻融后的吸水率，精确至0.1mf冻融后试件饱水的质量，g；m f 试验后烘干试件的质量，g。第三节 砌体石料的试验检测三、耐久性试验1、抗冻性试验、抗冻性试验结果整理：冻融系数，精确至001Rf 经冻融试验后的试件饱水抗压强度，M Pa；Rs 未经冻融试验的试件饱水抗压强度，M Pa。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验目的和适用范围 坚固性试验是确定石料试样经饱和硫酸钠溶液多次浸泡与烘干循环后而不发生显著破坏或强度降低的性能，是测定石料抗冻性的一种简易方法。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验仪器设备试件加工设备：切石机、钻石机及磨平机。冰箱：温度能控制在15 20。天平：感量001g。烘箱：能使温度控制在105 110。瓷、玻璃或釉盛器：容积不小于5L。放大镜、钢针等。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验材料或试剂 饱和硫酸钠溶液：取约400g 的无水硫酸钠（或800g 的结晶硫酸钠）溶解于温度为30 50 的1000 m L 蒸馏水中配制而成（溶液总需要量约等于试件体积的5 倍）。另备少量10 氯化钡溶液。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验试样 将石料试样制成直径为50 2 m m、高径比为2：1的圆柱体。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验试验步骤(1)将试件放入烘箱，烘至恒量，烘干时间一般为12 24h，取出置于干燥器内，冷却至室温，称其质量（精确至001g）。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验试验步骤(2)把烘干试件浸入装有硫酸钠溶液的盛器中，溶液应高出试件顶面2cm 以上，用盖将盛器盖好，浸置20h。然后将试件取出，再用瓷皿衬住置于烘箱中烘4h。4h 后取出试件，任其冷却至室温，再重新浸入硫酸钠溶液中，至硫酸钠结晶溶解后取出试件，用放大镜及钢针仔细观察有无破坏现象，并详细描述记录。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验试验步骤(3)按上述方法反复浸烘5 次，最后一次循环后，用热蒸馏水煮洗几遍，直至将试件中硫酸钠溶液全部洗净为止（是否洗净可用10 氯化钡溶液滴入检定）。将洗将的试件烘至恒量，准确称出其质量。第三节 砌体石料的试验检测三、耐久性试验2、坚固性试验、坚固性试验结果整理:坚固性试验质量损失率，精确至0.1m 1 试验前烘干试件的质量，g；m 2 试验后烘干试件的质量，g。
