民居建筑--华北民居建筑教案资料.ppt

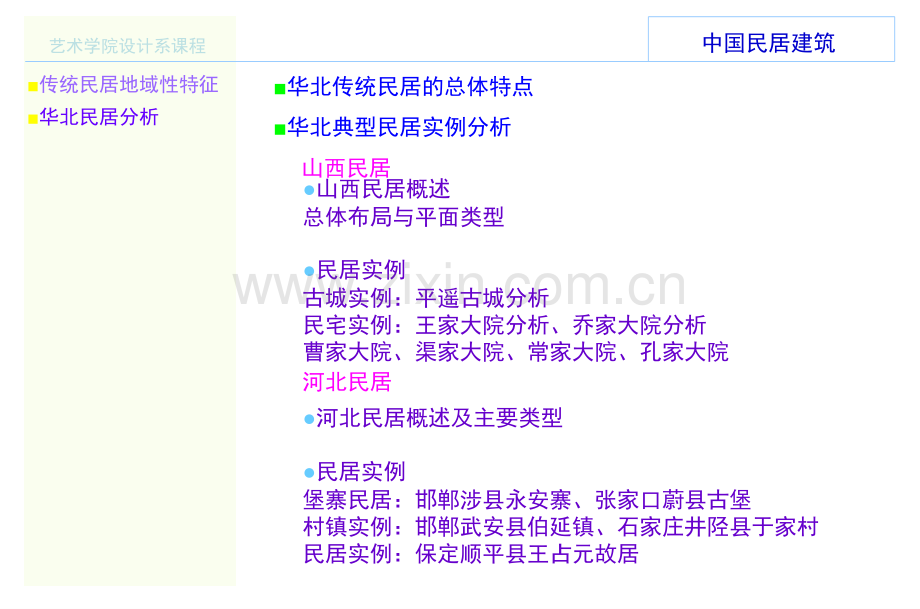

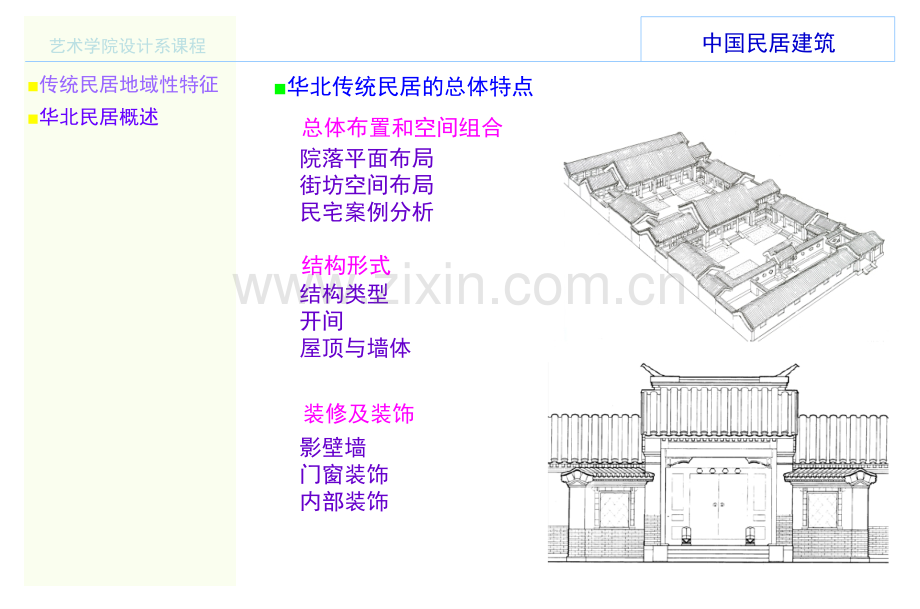

中中 国国 民民 居居 建建 筑筑艺术学院设计系课程中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居概述华北传统民居的总体特点 总体布置和空间组合 院落平面布局 街坊空间布局 民宅案例分析 影壁墙 门窗装饰 内部装饰 结构类型 开间 屋顶与墙体装修及装饰 结构形式中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析山西民居概述总体布局与平面类型 民居实例古城实例：平遥古城分析民宅实例：王家大院分析、乔家大院分析曹家大院、渠家大院、常家大院、孔家大院河北民居河北民居概述及主要类型 民居实例堡寨民居：邯郸涉县永安寨、张家口蔚县古堡村镇实例：邯郸武安县伯延镇、石家庄井陉县于家村民居实例：保定顺平县王占元故居华北传统民居的总体特点华北典型民居实例分析 山西民居北京胡同和四合院山西民居四合院河北蔚县民居四合院河北怀来鸡鸣驿民居四合院中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居地理条件一、华北概况华北地区指包括北京市、天津市及河北、山西、内蒙古三省区的广阔地区。地理：地形北为海拔1000米左右的内蒙古草原，西为海拔1000米以上山西高原，东为冀西冀北高地，濒临渤海湾则为平坦的河北平原，海拔不足50米。全区重要城市及人口多聚集于河北平原、晋中盆地及河套平原一带。气候：全区基本属温带大陆性气候，四季分明。但因山地高原较多，同纬度各地气温差别较大。夏季东南部酷热；西北及西部则较凉爽。冬季普遍寒冷。气温变化总的是由北向南递增。降雨集中于夏季，占全年降水量的 60-70。年降水量最多的是北京市，达664.2毫米；最少是内蒙包头市，年仅308.9毫米。其他均在 500-600 毫米之间。雨量集中在七八月间，故全区日照时间较长，达 2500 3148 小时。中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析一、华北概况资源：全地区植被贫瘠，缺少森林资源，但富有黄土、石灰岩及其他砂、石资源。民族：全地区有汉、满、蒙、回等民族。蒙古族人数较多但绝大部分集中于内蒙古自治区境内。其他多散居于各地，人数较少。经过长久的历史融合和文化的相互渗透，在居住建筑方面，除蒙古包这一特殊形式外，大体均以汉族形式为主。中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 1、总体布置和空间组合四合院为院落式住宅。四边布置堂屋、住房和厨房，中间有院子，门窗开向院子。北京四合院一般分前后院，后院(内院)为居住区。院落多南北向，处中轴线上，北为正房，两侧厢房，北向(南房)为倒座房。中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 1、总体布置和空间组合四合院结构成方形，体现“地方”；闭合状院落及门窗皆开向内，体现“天圆”。大门一般开在东南方，按风水论属“生气”方位。进门有影壁作屏墙，设计为方形；其作用除遮挡外，更主要是不让外气内冲；中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 1、总体布置和空间组合 北京四合院按南北纵轴线对称布局 进门左转进入前院，经垂花门到正房，这是院落的核心 周围回廊连接成对称的主次明确的轴线，檐廊与回廊门道相通 主次分明的院落空间为北方汉族民居严谨格局的代表中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 四合院建筑、连廊及院落空间图形关系街坊空间布局街坊空间布局中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 2、结构形式 北京主要为木构架、木质屋盖、圬工围护墙。正房多为五檩硬山式，间有带前廊者，三至五开间或加两侧套间。中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 2、结构形式 河北正房多为五檩硬山，南部两厢多改为前坡后平木质屋顶，外墙多为砖砌或石砌，质地较好，不作混水。由于墙体坚固，有的不设后檐木柱，形成砖(石)木混合结构。河北蔚县民居河北邯郸武安民居河北邯郸武安民居中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 2、结构形式 山西除木结构及砖木混合结构外，更有将正房作成窑洞式拱券无梁结构的。其屋盖一大特点为单坡瓦屋面，外墙自四方向中院倾斜，形成6-7米高的封闭外檐墙。正房也有将屋盖做成半坡半平，以降低后檐墙的高度。山西晋中碛口民居山西晋中祁县乔家大院中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 影壁墙中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 庭院中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 门窗装饰中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 四合院大门形制垂花门中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 四合院大门形制广亮大门中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 四合院大门形制金柱大门中国民居建筑传统民居地域性特征艺术学院设计系课程华北民居分析二、华北传统民居的总体特点 3、装修及装饰 四合院大门形制蛮子门
