模块化数据中心解决方案复习进程.ppt

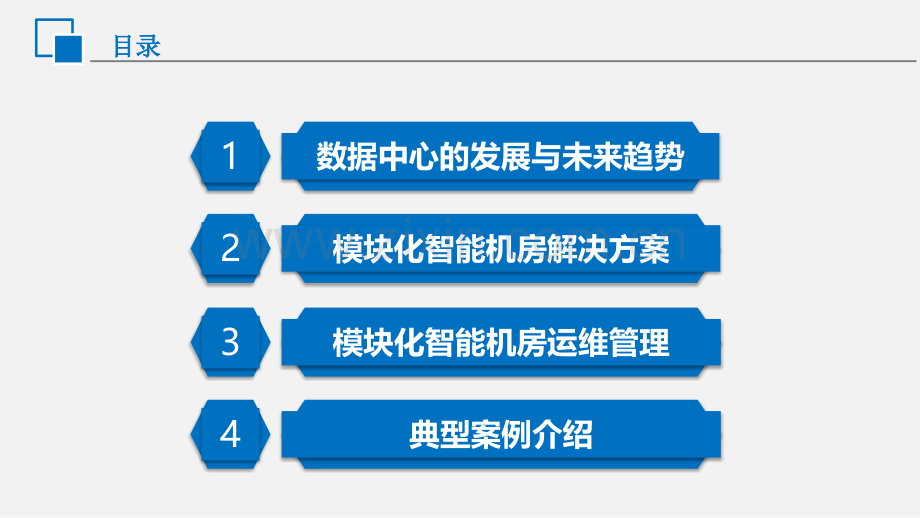

模模块块化数据中心解决方案化数据中心解决方案目录目录1数据中心的发展与未来趋势2模块化智能机房解决方案3模块化智能机房运维管理4典型案例介绍1数据中心的发展与未来趋势数据中心的发展与未来趋势Part1.11.1、数据中心发展与趋势、数据中心发展与趋势1.21.2、传统小微型机房面临的问题、传统小微型机房面临的问题1.11.1、数据中心的发展与趋势、数据中心的发展与趋势物联网大数据移动互联网云计算 信息时代，万物互联，云端共享！数据资源池化发展，数据集约化、集中化已成为必然趋势，池化资源中心作为大脑，进行数据汇聚、运算、存储等核心工作，信息末端作为触手提供数据暂时存储、交互、上传等简单采集工作；数据中心作为各种云服务应用的基础保障设施，其职能随着数据服务应用需求不断优化，亦将趋于两极化发展态势，为资源池大脑提供保障的核心层数据中心，将专业打造；为信息末端触手提供保障的接入层数据中心，将趋于小微化，并严格控制成本，需求海量；1.21.2、传统小微型机房面临的问题、传统小微型机房面临的问题专业机房or噪音大噪音大灰尘多灰尘多空调弱空调弱无监控无监控布线凌乱布线凌乱造价高造价高周期长周期长节能弱节能弱简易机房是否有一款产品，可以防尘隔噪、自带空调、智能管控且整齐美观，完美解决传统小微机房面临的问题？2Part模块化智能机房解决方案模块化智能机房解决方案2.12.1、智能机房产品组成、智能机房产品组成2.22.2、智能机房独特技术、智能机房独特技术2.32.3、智能机房产品资质智能机房产品资质2.42.4、智能机房应用场景智能机房应用场景2.12.1、智能机房产品组成、智能机房产品组成 它将机柜深度设计，以一个或多个全密闭机柜为机房载体，内部嵌装机架式精密空调、智能监控、UPS、配电模块、综合布线及机柜级消防等机房核心部件，并且有效规划隔离的冷热通道（微型气流循环，路径更短，端到端制冷，高效节能），从而形成一体化、模块化、智能化、标准化产品解决方案。APS-WT系列（模块化智能数据中心）单柜单排（216柜）双排（2040柜）模块组件密闭机柜，防尘降噪6-200KW机架配电1-200KVA机架UPS0.8-40KW机架空调火探管七氟丙烷灭火独特应急通风系统单点采集，云端管理2.12.1、智能机房产品组成、智能机房产品组成2.12.1、智能机房产品组成、智能机房产品组成机柜尺寸：700*1200*2000mm机柜配置：网孔+钢化玻璃前门；带磁性密封胶条；应急通风组件；智能照明；机柜门磁；本地语音模块；PDU；垂直理线架；托盘及盲板等。监控尺寸：机架空间：1U485*960*44.5mm监控配置：监控内容：空调、UPS、配电、温湿度、漏水、烟感及消防等；本地数码显示；标准信号接口；空调控制；交互式电话语音告警、微信告警、网络告警等。交互式语音告警微信告警网络告警云端告警2.12.1、智能机房产品组成、智能机房产品组成1、机架式精密空调制冷量：15KW；风量：2800m3/h；占用机架空间14U；2、Copeland谷轮涡旋压缩机配置，稳定可靠；3、大面积换热器，较相同功率空调节能25%；4、后倾式EC风机，CFD模拟优化，多种送风方式，无级调速；5、Danfoss外平衡式热力膨胀阀，对冷媒的流量调节更精准；2.12.1、智能机房产品组成、智能机房产品组成配电单元尺寸：市电输入模块：4U;UPS输出模块：4U;485*650*356mm配电单元配置：智能电表、C级防雷、防护盖板、维修旁路、路由丝印、18路分路配电等。2.12.1、智能机房产品组成、智能机房产品组成1、规划设计UPS采用机架式模块UPS 1-150KVA，支持热插拔维护，增加功率模块实现扩容；2、配置英寸彩色大触摸LCD显示屏；3、谐波电流3%，支持电池冷启动，电池3240节可调；4、模块化UPS采用集成封装IGBT模块，功率因素可达1（1KVA=1KW）；5、独特设计的自动老化，自动休眠等功能；2.12.1、智能机房产品组成、智能机房产品组成智能机房采用物理式火探管七氟丙烷自动灭火装置，规避电子式有管网或无管网式气体灭火装置，由于电子干扰、失灵或误告警产生的误喷或不喷等状况；火探管式气体灭火采用物理式控制，通过高强度、高韧性、低熔点（175融化）的火探管部署与机柜内部，实现哪里着火，哪里喷洒，定点灭火，响应快速，最大化保存设备资产；火探管七氟丙烷灭火器容量：3KG，有效防护4.2m3空间；每套火探管配置5米长度；2.12.1、智能机房产品组成、智能机房产品组成M系列L系列S系列P3系列001.适用于小型无法安装空调外机的机房场景2.空调容量2.5KW；3.一体式空调；4.支持14柜级联；5.侧循环风道，无冷凝水1.适用大型模块化数据中心2.采用冷冻水热管双冷源空调，制冷量主机150KW，末端40KW3.支持2040柜扩展4.封闭冷通道，消防天窗1.适用弱电井等超微型机房场景2.空调容量15002500W；3.一体式顶置空调；4.监控主机嵌入前门板；5.全拼装设计，无冷凝水1.适用中小型模块化数据中心2.机架式精密空调，制冷量3.5/8/15/40KW（双冷源）3.独特应急通风系统4.支持116柜级联；5.机柜前后规划冷热通道2.12.1、智能机房产品组成、智能机房产品组成1、磁性密封胶条VS传统机柜采用压力胶条或点胶密闭柜门，长时间受应力作用，导致门翘边及柜锁松弛，导致密闭失效独特防冰箱门磁性密闭胶条设计，自动与柜框吸合，柜锁无应力，不翘角，密闭效果优且长久2.22.2、智能机房独特技术、智能机房独特技术2、应急通风系统正常工作时，全密闭运行，内部通过空调风扇带动气流循环运行，最短气流路径，端到端制冷，高效节能异常时，柜内积热超过35，风阀自动打开，通过接在UPS后端的空调内风机，实现外循环，强排风散热专利设计，业界领先专利设计，业界领先2.22.2、智能机房独特技术、智能机房独特技术3、交互式语音告警系统我司自主研发的交互式语音告警系统，不仅可以实现机房故障时，给管理员拨打电话告警！还支持被叫功能，管理员给机房打电话时，自动语音提示机房当前状态；输入密码后，还可以实现更改密码、增减管理员、远程设置空调运行温度阀置等功能；2.22.2、智能机房独特技术、智能机房独特技术序号适用机房1M系列双排模块化智能机房2L系列单排模块化智能机房3S系列单柜模块化智能机房4P3系列一体化智能机房2.42.4、智能机房应用场景、智能机房应用场景2.42.4、智能机房应用场景、智能机房应用场景对比项传统机房模块化智能机房备注机房装修要求高（保温、防尘、彩钢板等）无要求（室内环境零要求）造价低建设周期3060天7天以内建设快节能效果极低（PUE=2.5）极佳（PUE=1.3）节能高防护效果噪声大、辐射大低噪声、防辐射防护强安装及维护多厂家、多接口，协调扯皮，响应慢预制作，一个接口，快速响应更省心建成效果风格不一，美观性差风格统一美观更美观2.42.4、智能机房应用场景、智能机房应用场景1、网络中心机房 作为数据交互的主要载体，其规模与机房规模对应，此类机房通常以国标B级以上标准建设！根据其负载量不同，选择不同模块化智能机房：2.42.4、智能机房应用场景、智能机房应用场景2、分设备间（如：安防间、广播站、指挥中心、会议室控制间等）作为智能化应用的具体设施，此类机房规模较小，仅有少量服务器、交换机、网关防火墙等，通常按国标C级或B级标准建设！根据其负载量不同，选择模块化智能机房规模：2.42.4、智能机房应用场景、智能机房应用场景3、弱电井接入间 大楼弱电井接入间，主要设备为交换机，主要为各办公室等进行网络分配，通常按国标C级标准建设！根据其空间不同，选择一体化智能机房；P3M6一体化设一体化设计计核心价值：无空调外无空调外机机无冷凝水无冷凝水可拆装搬可拆装搬运运交互式语交互式语音音应急通风应急通风3Part模块化智能机房运维管理模块化智能机房运维管理3.13.1、机房运维误区、机房运维误区3.23.2、统一管理平台、统一管理平台3.13.1、机房运维误区、机房运维误区1、机房密闭意义不大，窗户关起来就行了 简易机房配置时，为节约造价，通常窗户不做特别密闭，长时间运行灰尘集聚电源及主板，湿度高时，腐蚀电路板导致短路；湿度低时，增加绝缘导致传感器灵敏度降低！2、机房监控无必要，都是频繁小问题告警，太麻烦 机房监控为管理员提供有效掌握机房动态途径，可通过设置屏蔽普通告警，减少被扰频率；但完全取消，万一机房重大故障时，不能及时处理，损失惨重！3、弱电井要监控做什么？就那么几个交换机，能出什么问题 弱电井当前被普遍忽视，无制冷、无监控、无有效管理；雷击、灰尘、过热等将导致极大安全隐患！3.13.1、机房运维误区、机房运维误区4、机房预算有限，设备配置渠道不一，监控对接还要二次开发，各自监控吧 一般小微型机房场景受预算控制，为配置专业UPS、精密空调等，其费用不够，只能捡重要的来，反正UPS及空调自己都有监控，先自行管控吧，无统一规划，越走越偏！5、我的机房信息自己监控就行，干嘛还连接到云平台（云端统一管理平台）单个机房网点统一监控，由某个或几个管理员监管，由于机房子系统众多，维护时难免有偏差！通过云平台远程代维功能，专业工程师直接对机房管理，遇到问题直接处理，为管理员解决后顾之忧！6、每个网点机房都有管理员维护，配置云平台没啥实际意义 信息化迅猛发展，作为中枢大脑的核心层机房，需要对触手机房状态实时掌控，交叉监管！3.23.2、统一管理平台、统一管理平台Web服务器综合管理平台1号服务器综合管理平台2号服务器Oracle数据库所有子系统统一平台管理，多级登录！所有子系统统一平台管理，多级登录！基于公有云或私有云平台部署3.23.2、统一管理平台、统一管理平台所有管理员一个界面登陆！所有管理员一个界面登陆！国国级级管管理理员员界界面面省省市市级级管管理理员员界界面面3.23.2、统一管理平台、统一管理平台3.23.2、统一管理平台、统一管理平台4部分典型案例部分典型案例Part典型案例典型案例方案介绍：方案介绍：实施与实施与2017年年7月，共配置月，共配置10个海关关口（包含：沈阳、西安、南京、海口、常州、深圳等），采用模块化智能数据中心解决方案，个海关关口（包含：沈阳、西安、南京、海口、常州、深圳等），采用模块化智能数据中心解决方案，配置配置10套全密闭套全密闭M7L系列机柜，内部规划隔离的冷热通道，空调端到端制冷，高效节能。系列机柜，内部规划隔离的冷热通道，空调端到端制冷，高效节能。每个网点配置：每个网点配置：1套套4KW机架式精密空调、机架式精密空调、1套套3KVA机架式机架式UPS、1套机架式配电单元、云端管理平台等；套机架式配电单元、云端管理平台等；1、海关总署微型智能机房采购项目典型案例典型案例2、无锡海关模块化智能数据中心方案介绍：方案介绍：实施与实施与2016年年12月，采用模块化智能数据中心解决方案，配置月，采用模块化智能数据中心解决方案，配置7套全密闭套全密闭M7系列机柜（其中系列机柜（其中1个电池柜），内部规划隔离的冷热通道，个电池柜），内部规划隔离的冷热通道，空调端到端制冷，高效节能。空调端到端制冷，高效节能。详细配置：详细配置：2套套15KW机架式精密空调、机架式模块化机架式精密空调、机架式模块化UPS、机架式配电单元、云端管理平台等；、机架式配电单元、云端管理平台等；典型案例典型案例3、大连海关智能机房项目方案介绍：方案介绍：实施与实施与2017年年8月，采用模块化智能机房解决方案，配置月，采用模块化智能机房解决方案，配置1套全密闭套全密闭M7L系列机柜，内部规划隔离的冷热通道，空调端到端制冷，高系列机柜，内部规划隔离的冷热通道，空调端到端制冷，高效节能。效节能。详细配置：详细配置：1套套3.5 KW机架式精密空调、液晶显示屏、机架式配电单元、云端管理平台等；机架式精密空调、液晶显示屏、机架式配电单元、云端管理平台等；典型案例典型案例4、宜都电子政务云模块化智能数据中心项目方案介绍：方案介绍：实施与实施与2017年年7月，采用冷冻水热管双冷源模块化智能数据中心解决方案，分两期实施，一期配置月，采用冷冻水热管双冷源模块化智能数据中心解决方案，分两期实施，一期配置42套全密闭套全密闭M7系列机柜，划分为系列机柜，划分为3排，组成相互独立的模块化数据中心，云端资源池共享，实现数据中心级排，组成相互独立的模块化数据中心，云端资源池共享，实现数据中心级2+1冗余，系统可靠性更高。冗余，系统可靠性更高。详细配置：详细配置：2套套150KW双冷源空调（室内双冷源空调（室内7个个40KW制冷末端）、制冷末端）、2N双母线供配电系统、云端管理平台、火探管七氟丙烷灭火系统；双母线供配电系统、云端管理平台、火探管七氟丙烷灭火系统；典型案例典型案例5、宁波市水利水电规划设计研究院信息中心机房改造方案介绍：方案介绍：实施与实施与2016年年11月，采用模块化智能数据中心解决方案，配置月，采用模块化智能数据中心解决方案，配置9套全密闭套全密闭M7系列机柜，内部规划隔离的冷热通道，空调端到端制冷，系列机柜，内部规划隔离的冷热通道，空调端到端制冷，高效节能。高效节能。详细配置：详细配置：3套套15KW机架式精密空调、机架式配电单元、云端管理平台等；机架式精密空调、机架式配电单元、云端管理平台等；典型案例典型案例6、南京农村中小学信息化提升工程方案介绍：方案介绍：2015-16年间两期实施，共配置年间两期实施，共配置185所中小学，采用模块化智能数据中心解决方案所中小学，采用模块化智能数据中心解决方案，采用云平台智能机房部署模式，采用云平台智能机房部署模式;图为图为2015年年8月月28日，潘东标副局长一行参观农村学校信息化提升工程试点学校日，潘东标副局长一行参观农村学校信息化提升工程试点学校 。每个学校配置：每个学校配置：1套套2.6KW机架式精密空调、机架式配电单元、云端管理平台等；机架式精密空调、机架式配电单元、云端管理平台等；谢谢观看欢迎指正
