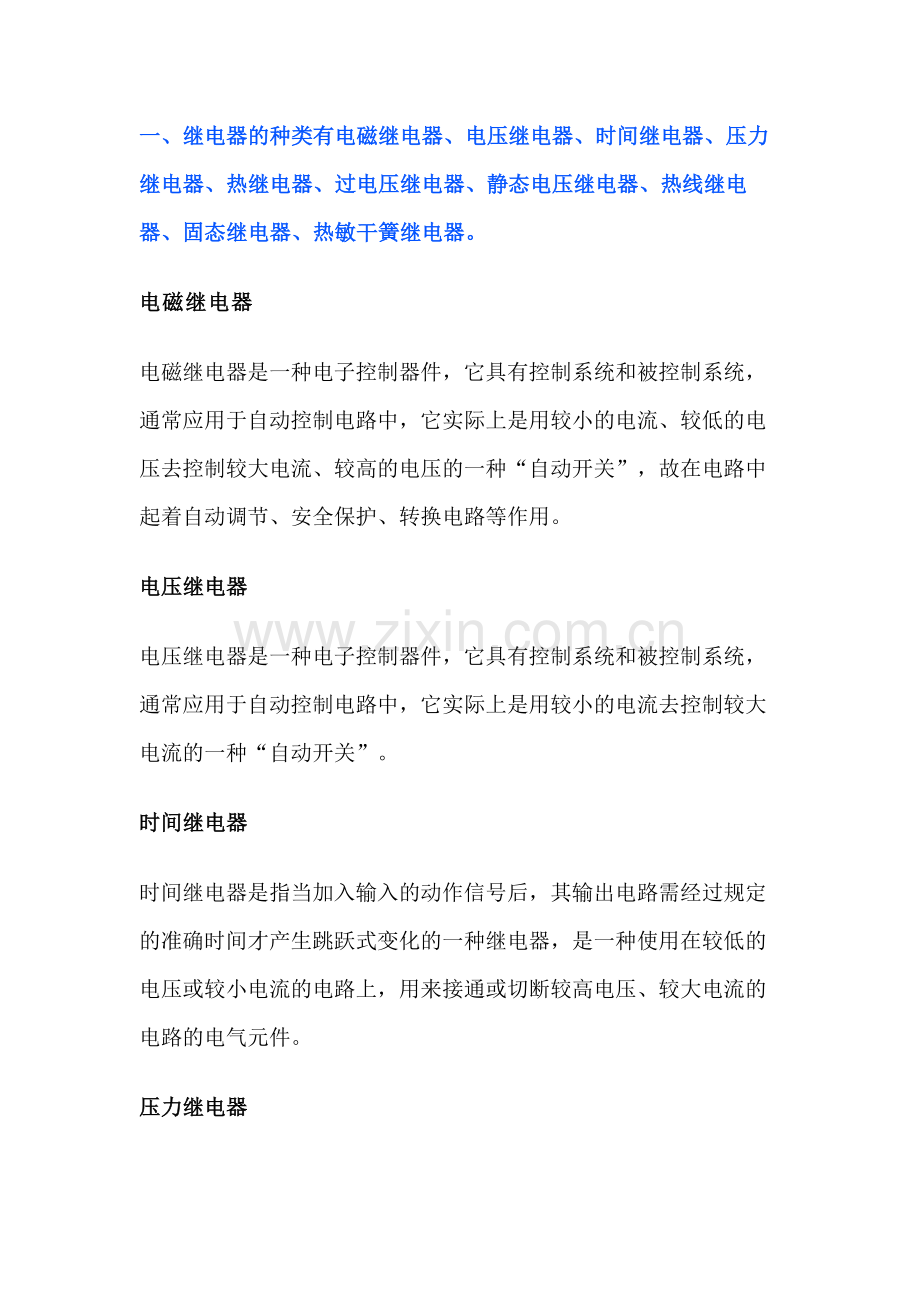

一、继电器的种类有电磁继电器、电压继电器、时间继电器、压力继电器、热继电器、过电压继电器、静态电压继电器、热线继电器、固态继电器、热敏干簧继电器。
电磁继电器
电磁继电器是一种电子控制器件，它具有控制系统和被控制系统，通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”，故在电路中起着自动调节、安全保护、转换电路等作用。
电压继电器
电压继电器是一种电子控制器件，它具有控制系统和被控制系统，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
时间继电器
时间继电器是指当加入输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化的一种继电器，是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
压力继电器

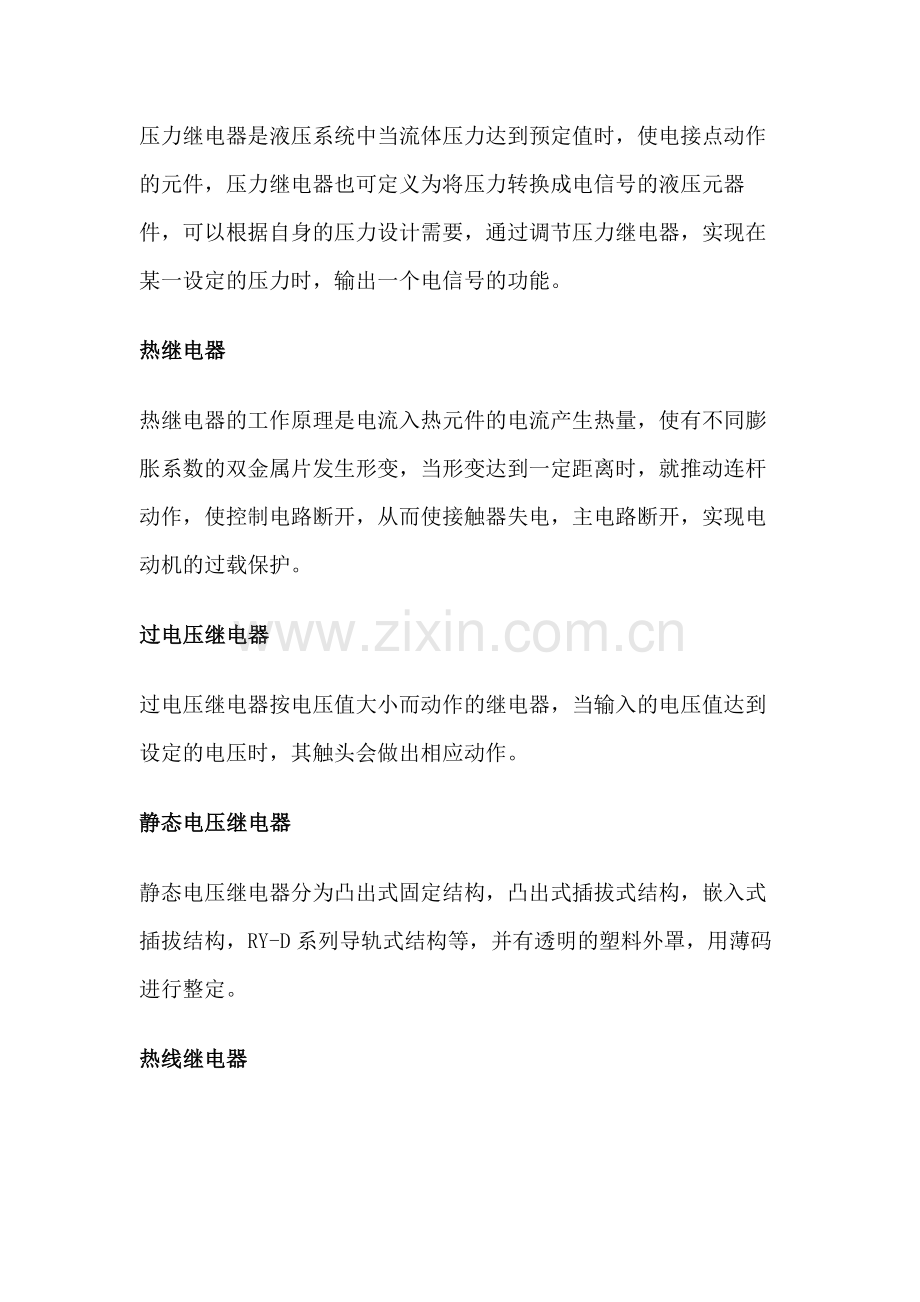

压力继电器是液压系统中当流体压力达到预定值时，使电接点动作的元件，压力继电器也可定义为将压力转换成电信号的液压元器件，可以根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。
热继电器
热继电器的工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
过电压继电器
过电压继电器按电压值大小而动作的继电器，当输入的电压值达到设定的电压时，其触头会做出相应动作。
静态电压继电器
静态电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，RY-D系列导轨式结构等，并有透明的塑料外罩，用薄码进行整定。
热线继电器
热线继电器是当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器，可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
固态继电器
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离，固态继电器按负载电源类型可分为交流型和直流型。
热敏干簧继电器
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关，它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成，热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
继电器的简介
继电器是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，继电器具有控制系统和被控制系统，通常应用于自动化的控制电路中，在电路中起着自动调节、安全保护、转换电路等作用。
继电器的原理
当闭合低压继电器电路的开关时，继电器线圈中就会有电流流过，此时线圈中的铁芯会产生电磁吸力，衔铁会在电磁吸力的作用下克服弹簧的拉力和铁芯吸合，同时衔铁远端的开关片将和高压电路的开关触点闭合，高压电路导通，当断开低压继电器电路的开关时，衔铁会在弹簧的拉力下远离铁芯，远端的开关片也就同时和高压电路的开关触点断开，高压电路断开。
继电器的作用
继电器的作用有扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路；放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路；综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果；自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器有以下几种类型：
1. 机械继电器（交流继电器、直流继电器、双稳继电器）；2. 固态继电器（光耦型 ssr、零交叉型 ssr）；3. 时间继电器（定时继电器、延时继电器）；4. 特殊目的继电器（可编程继电器、保护继电器、安全继电器）。
继电器的类型
继电器是一种电磁开关，当控制电路中电流流动时，它通过电磁作用来控制主电路的通断。继电器有以下几种类型：
机械继电器
· 交流继电器：适用于交流电路，以交流电磁体为控制机构。
· 直流继电器：适用于直流电路，以直流电磁体为控制机构。
· 双稳继电器：具有两个稳定的状态，一旦通电或断电，就会切换状态并保持，直到收到相反的操作信号。
·
固态继电器（SSR）
· 光耦型SSR：使用光耦合器来隔离控制电路和主电路。
· 零交叉型SSR：在交流电源的零交叉点切换，以减少干扰和延长 SSR 的使用寿命。
时间继电器
· 定时继电器：在设定的时间间隔后打开或关闭主电路。
· 延时继电器：在主电路断开后或通电后延时一段时间才动作。
特殊目的继电器
· 可编程继电器：允许通过软件编程来改变其操作特性。
· 保护继电器：用于在过载、短路或其他故障情况下保护电气系统。
· 安全继电器：符合安全标准，用于防止意外操作或危险情况。
