消防资料填写表格范例喷淋系统.doc

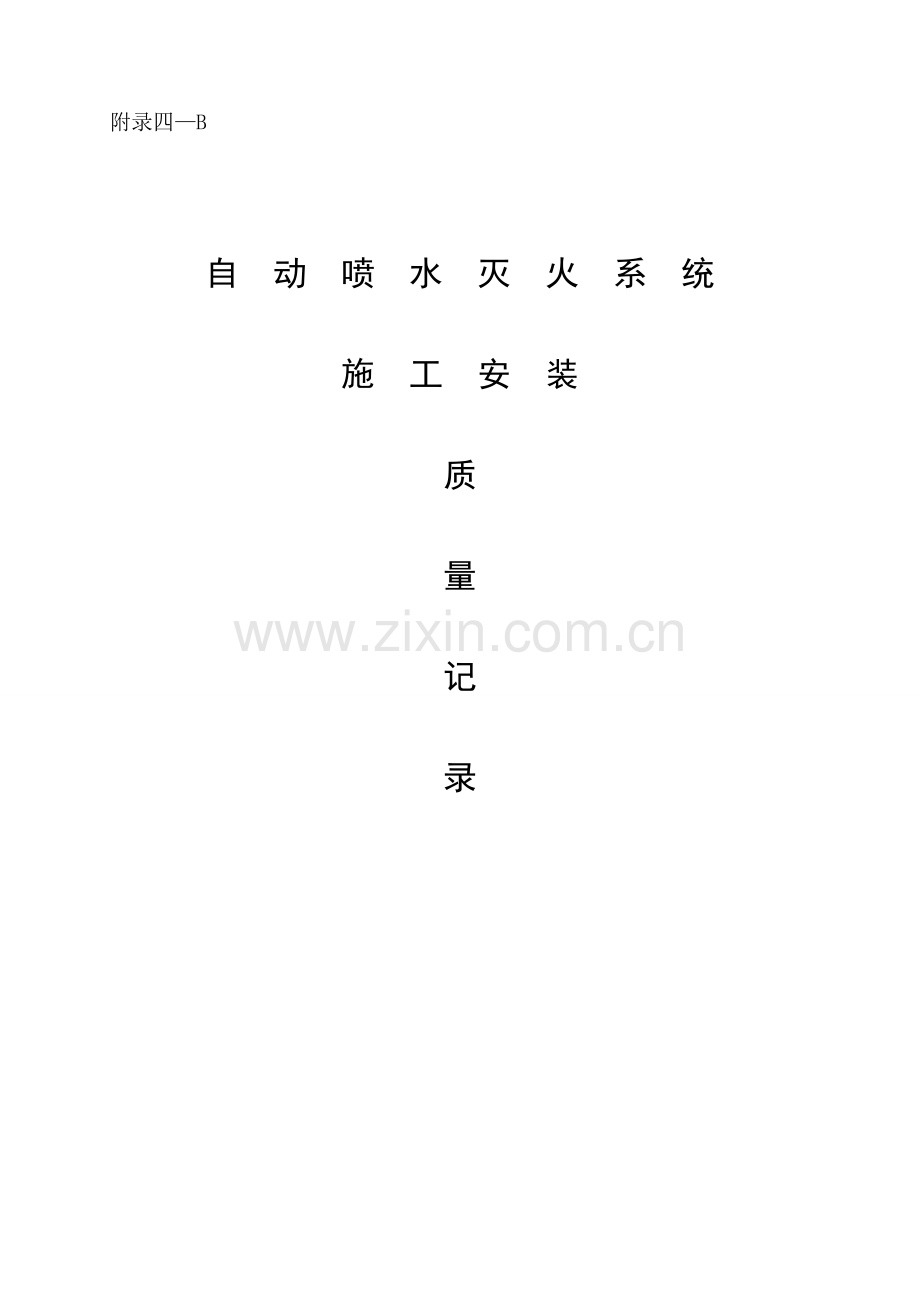

附录四B 自 动 喷 水 灭 火 系 统施 工 安 装质 量记录目 录序号资 料 名 称编号页数1自动喷水灭火系统质量保证资料核查表B-12图纸会审记录13设计变更明细表24技术交底记录35施工技术核定单46施工组织设计（方案）57开工报告68设备材料相关证件汇总表79设备开箱检查记录810材料检查记录911自动喷水灭火系统喷头抽样检查实验记录B-212自动喷水灭火系统报警阀组检查实验记录B-313自动喷水灭火系统阀门抽样检查实验记录B-414自动喷水灭火系统管道安装检查记录B-515自动喷水灭火系统管道支架制作安装检查记录B-616自动喷水灭火系统管道试压记录B-717自动喷水灭火系统管道冲洗记录B-818自动喷水灭火系统管道防腐记录B-919自动喷水灭火系统管道保温记录B-1020自动喷水灭火系统管道隐蔽验收记录B-1121消防配电线路敷设检查记录1022消防配电线路隐蔽验收记录1123自动喷水灭火系统水源设施安装检查记录B-1224自动喷水灭火系统水泵安装检查记录B-1325自动喷水灭火系统稳压装置安装检查记录B-14序号资 料 名 称编号页数26自动喷水灭火系统水泵接合器安装检查记录B-1527自动喷水灭火系统报警阀组安装检查记录B-1628自动喷水灭火系统水流指示器安装检查记录B-1729自动喷水灭火系统喷头安装检查记录B-1830自动喷水灭火系统末端试水装置安装检查记录B-1931自动喷水灭火系统充气装置安装检查记录B-2032自动喷水灭火系统水泵实验记录B-2133自动喷水灭火系统稳压装置实验记录B-2234自动喷水灭火系统末端试水装置放水实验记录B-2335自动喷水灭火系统报警阀组动作实验记录B-2436自动喷水灭火系统联动实验记录B-2537自动喷水灭火系统调试报告B-2638自动喷水灭火系统自检报告B-2739竣工报告1240设备移交清单13 自动喷水灭火系统质量保证资料核查表 编号：B-1 工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司核查日期类别项 目份数核 查 情 况前期图纸会审、技术交底记录符合规定设计变更、技术核定单符合规定施工组织设计（方案）符合规定开工报告符合规定出厂检查设备（材料）相关证件汇总表符合规定设备（材料）检查记录符合规定隐蔽验收记录管道隐蔽验收记录符合规定消防配电线路隐蔽验收记录符合规定安装检查实验记录各类安装检查记录符合规定各类测试、实验记录符合规定调试报告符合规定自检报告符合规定竣工报告符合规定设备移交清单符合规定其他核查意见：符合规定，批准 技术负责人质 检 员 第 册第 页 喷淋系统 图纸会审记录 编号：1工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司会审地点现场办公室会审日期会审主题本喷淋系统与其他专业有无冲突与缺少图纸会审内容1、系统设计按照设计与施工规范有无缺失。2、管路与土建及其他专业有无冲突指出之处。3、施工说明与规范有无矛盾之处。议定事项设 计 单 位 代 表建设(监理)单位代表施 工 单 位 代 表注：设计修改应由设计单位另发变更告知单。表内不够填写时，可附后。 设计变更明细表 编号：2序号设计变更告知单号页数变 更 内 容 （简述）审批情况技术负责人质检员填报日期 年 月 日注：后附设计变更告知单 份 第 册第 喷淋系统 技术交底记录 编号：3 工 程 名 称射45楼建 设 单 位XXX置业有限公司分项工程名称喷淋施 工 单 位XXX建设工程有限公司技术交底内容1、 外埋地管在试压与冲洗合格后，需进行防腐后才可隐蔽。2、 喷头的布置及安装应满足自动喷水灭火系统设计规范。3、 安装建议采用专用扳手，拧紧力矩不超过25N/m，绝对不允许直接着力于喷头。4、 喷头的安装必须在管网冲洗合耐压合格后，该工程的风管电气等竣工后进行，避免交叉施工。参与人员技术负责人交 底 人记 录 人交底日期 年 月 日 第 册第 页 施工技术核定单 编号：4工程名称建设单位设计单位施工单位需核定的技术问题内容说明项目经理技术负责人施 工 员填报日期 年 月 日 反馈意见设计单位建设(监理)单 位技 术负 责 人核定日期 年 月 日 第 册第 页 施工技术核定单 编号：4工程名称建设单位设计单位施工单位需核定的技术问题内容说明项目经理技术负责人施 工 员填报日期 年 月 日 反馈意见设计单位建设(监理)单 位技 术负 责 人核定日期 年 月 日 第 册第 页 喷淋系统 施工组织设计（方案） 编号：5工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司施工组织设计（方案）：见附页批准人审核人编制人编制日期 年 月 日注：如本页不够填写，可附后。 第 册第 页 喷淋系统 开工报告 编号：6工程名称45楼协议编号建设单位XXX置业有限公司工程造价设计单位XXX建筑设计有限公司计划工期施工单位XXX建设工程有限公司开工日期 工程内容1、 室内管道及喷头安装。序号工 程 开 工 条 件实 际 情 况1施工图会审、技术交底情况已交底2施工组织设计（方案）批准交底情况已批准3施工图预算编制情况已编制4物资供应、设备材料贯彻情况已贯彻5三通一平、土建条件情况已满足6施工机械设备贯彻情况已贯彻7劳动力贯彻情况已贯彻8安全技术措施贯彻情况已贯彻910备注建设(监理)单位：（章） 代表： 年 月 日 施工单位：（章）代表： 年 月 日 第 册第 页 喷淋系统 设备、材料相关证件汇总表 编号：7工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司序号设备材料名称规格、型号单位数量生产厂商供货单位重要证件及编号认可证合格证备案证其他1镀锌管DN25 DN150米按设计江苏凯靖天广消防其器材经营部有有2水流指示器DN150只福建天广消防科技股份有限公司天广消防其器材经营部有有3信号蝶阀DN150只天津市滨海华义阀门有限公司天广消防其器材经营部有有4喷淋泵XBD3.0/40-100L台2上海驰泉泵阀制造有限公司上海驰泉泵阀制造有限公司有有5技术负责人质 检 员填报日期 年月日 注：各种证件整理附后。 第 册第 页 设备开箱检查记录 编号：8工程名称45楼协议编号建设单位XXX置业有限公司设备名称生产厂商上海驰泉泵阀制造有限公司箱体编号供货单位XXX建设工程有限公司开箱日期 年 月 日设备检查情况1.包装情况：完好2.设备外观：完好3.零 部 件：完好4.其 他：相关文件检查情况1.装箱单： 1 份 5 张 5.认可证： 份 张2.合格证： 2 份 1 张 6.检测报告： 份 张3.说明书： 份 张 7.备案证： 份 张4.设备图： 份 张 8.其 他： 份 张存在问题及解决情况 建设（监理）单位代表供货单位代 表技术负责人质 检 员 第 册第 页 喷淋系统 材料检查记录 编号：9工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司检查日期序号材料名称规 格型 号生产厂商单位数量合格证其他资料结论1镀锌管DN25 DN150江苏凯靖米按设计有齐全合格2水流指示器DN150福建天广消防科技股份有限公司米19 有 齐全 合格3信号蝶阀DN150天津市滨海华义阀门有限公司米27有 齐全 合格4洒水喷头ZST-15,68度广东平安消防实业有限公司只按设计有齐全合格5喷淋泵XBD3.0/40-100L上海驰泉泵阀制造有限公司台2 有 齐全 合格6消防泵XBD5.3/30-100L上海驰泉泵阀制造有限公司台2 有 齐全 合格78910 存在问题及解决：无问题，符合规定。技术负责人质 检 员 第 册第 页 自动喷水灭火系统喷头抽样检查实验记录 编号:B-2工程名称45楼喷头总数建设单位XXX置业有限公司抽 样 比5施工单位XXX建设工程有限公司实验日期序号喷头名称规格型号生 产 厂 商工作压力MPa实验压力MPa实验时间min结论1洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格2洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格3洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格4洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格5洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格6洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格7洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格8洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格9洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格10洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格11洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格12洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格13洒水喷头ZST-15,68度广东平安消防实业有限公司051230合格实验方法及标准根据施工规范采用机械试压实验通过及问题解决：关紧各阀门，将管道注满清水，打开试压泵，将压力缓慢升到1.2MPA后,观测管道无变形渗漏,30分钟后,将压力降到0.6后,保压24小时,检查喷头无渗漏,且无压降.建设(监理) 单 位 代 表：技术负责人质 检 员 第 册第 页 自动喷水灭火系统报警阀组检查实验记录 编号:B-3工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司生产厂商实验介质水实验日期序号阀组名称规 格型 号外观检查工作压力MPa实验时间min实验压力MPa压降MPa结论1湿式报警阀150良好0.5301.20.01合格2湿式报警阀150良好0.5301.20.01合格345实验方法及标准根据施工规范GB502422023，采用机械实验。实验通过及问题解决： 无任何不良现象建设(监理) 单 位代 表： 技术负责人质 检 员 第 册第 页 自动喷水灭火系统阀门抽样检查实验记录 编号:B-4工程名称45楼阀门总数15建设单位XXX置业有限公司抽 样 比20施工单位XXX建设工程有限公司实验日期序号阀 门 名 称规格型号生 产 厂 商工作压力(MPa)强 度 试 验严 密 性 试 验压力(MPa)时间(min)压降(MPa)结论压力(MPa)时间(min)结论1信号蝶阀DN150天津市滨海华义阀门有限公司0.51.61/40.01合格1.260合格2信号蝶阀DN150天津市滨海华义阀门有限公司0.51.61/40.01合格1.260合格3信号蝶阀DN150天津市滨海华义阀门有限公司0.51.61/40.01合格1.260合格实验通过及问题解决：无任何不良现象建设(监理)单 位代 表：技术负责人质 检 员 第 册第 页 自动喷水灭火系统管道安装检查记录 编号:B-5工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司安装日期检查日期 起 终全 长(m)管 径(mm)材 质外 观 检 查连 接管 道坡 度结 论方 式表 面处 理变 径处 理1地下室3分区1至4按设计25150镀锌管良好卡箍/丝接防锈漆大小头2合格25#楼1至3层105025150镀锌管良好卡箍/丝接防锈漆大小头2合格3456存在问题及解决：无任何不良现象技术负责人 质 检 员 施 工 员 第 册第 页 自动喷水灭火系统管道支架制作安装检查记录 编号:B-6工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司安装日期检查日期施工依据施工图及规范制作简图（并说明规定）制作简图（并说明规定）焊接规定焊接质量规定加强高度（mm）（附图或标注）焊缝饱满，无虚焊、气孔等不良现象2备 注支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。管道编号支 吊 架防 晃 支 架应设数量安装数量应设数量安装数量1地下室3分区1至415001621622D-1、3、4#楼1至3层98395953D-6、8、9#楼1至3层98395954D-2#楼1至3层35637375D-5、7#楼1至3层82485 85 6D-10、12#楼1至3层82485 85 存在问题及解决：无任何不良现象技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道试压记录 编号:B-7工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司实验日期管道编号管径材质工作压力MPa强度实验严密性实验介质压力MPa时间min压降MPa结论介质压力MPa时间min结论地下室3分区1-225-150镀锌钢管0.5水1.4300.01合格水0.724h合格地下室3分区3至425-150镀锌钢管0.5水1.4300.01合格水0.724h合格实验通过及问题解决：采用电动试压泵对地下室3管网进行注水，将管网内的空气排净，并缓慢升压自1.4MPA以后稳压30分钟后，对管网进行外观检查，经检查管网外观没有渗漏和变形现象，压力下降仅为0.01MPA，符合设计规定及验收规范规定。建设(监理)单 位代 表： 技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道试压记录 编号:B-7工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司实验日期管道编号管径材质工作压力MPa强度实验严密性实验介质压力MPa时间min压降MPa结论介质压力MPa时间min结论D-125-150镀锌钢管0.5水1.4300.01合格水0.724h合格D-225-150镀锌钢管0.5水1.4300.01合格水0.724h合格实验通过及问题解决：采用电动试压泵对5#楼管网进行注水，将管网内的空气排净，并缓慢升压自1.4MPA以后稳压30分钟后，对管网进行外观检查，经检查管网外观没有渗漏和变形现象，压力下降仅为0.01MPA，符合设计规定及验收规范规定。建设(监理)单 位代 表： 技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道冲洗记录 编号:B-8工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司冲洗日期管道编号管径(MM)材质工作压力(MPa)冲 洗结 论介质压力(MPa)流量(L/s)流速(m/s)次数D-125-150镀锌管0.7水0.31.2512合格D-225-150镀锌管0.7水0.31.2512合格实验通过及问题解决：用自来水通过加压泵冲洗管道，冲洗流量为15L/S，管网冲洗的方向和灭火时管网水流的方向一致，直至流出的水清楚为止，并将管网内的水用空气压缩机吹净。建设(监理)单 位 代 表： 技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道防腐记录 编号:B-9工程名称45楼天 气多云建设单位XXX置业有限公司湿 度设计单位XXX建筑设计有限公司温 度施工单位XXX建设工程有限公司施工日期 防腐方法：埋地管网：三油两布法 明露管网：银粉漆二遍管道编号遍数使用材料颜色每遍间隔时间（h）干 燥方 法备 注名 称配比与规 格室外2沥青漆1：3黑24风干1玻璃丝布室内2银粉漆1：1红24风干存在问题及解决：无任何不良现象技术负责人质 检 员施 工 员 第 册第 页 喷淋系统 消防配电线路敷设检查记录 编号：10工程名称45楼建设单位XXX置业有限公司设计单位XXX建筑设计有限公司施工单位XXX建设工程有限公司敷设日期检查日期电线电缆名称编号规格型号起终全长(m)线径缆径敷设方式线缆保护线缆中间点数中间点解决结论电线NH-BV地下室3泵房湿式报警阀至喷淋控制柜按实2.5穿管线管无无合格电线NH-BV地下室3至消控中心按实2.5穿管线管无无合格电线WDZN-BVD-1、3、4#楼至消控中心按实2.5穿管线管无无合格电线WDZN-BVD-6、8、9#楼至消控中心按实1.5穿管线管无无合格电线WDZN-BVD-2#楼至消控中心按实1.5穿管线管无无合格电线WDZN-BVD-5、7#楼至消控中心按实2.5穿管线管无无合格电线WDZN-BVD-10、12#楼至喷至消控中心按实2.5穿管线管无无合格存在问题及解决：无任何不良现象技术负责人质 检 员施 工 员 第 册第 页 自动喷水灭火系统管道保温记录 编号:B-10工程名称45楼建设单位XXX置业有限公司施工单位XXX建设工程有限公司施工日期 年 月 日保温前的检查情况无保温管 道编 号第一层第二层表 层伸缩缝宽 度(mm)备 注材质厚度(mm)材质厚度(mm)材质平整度(mm)1
