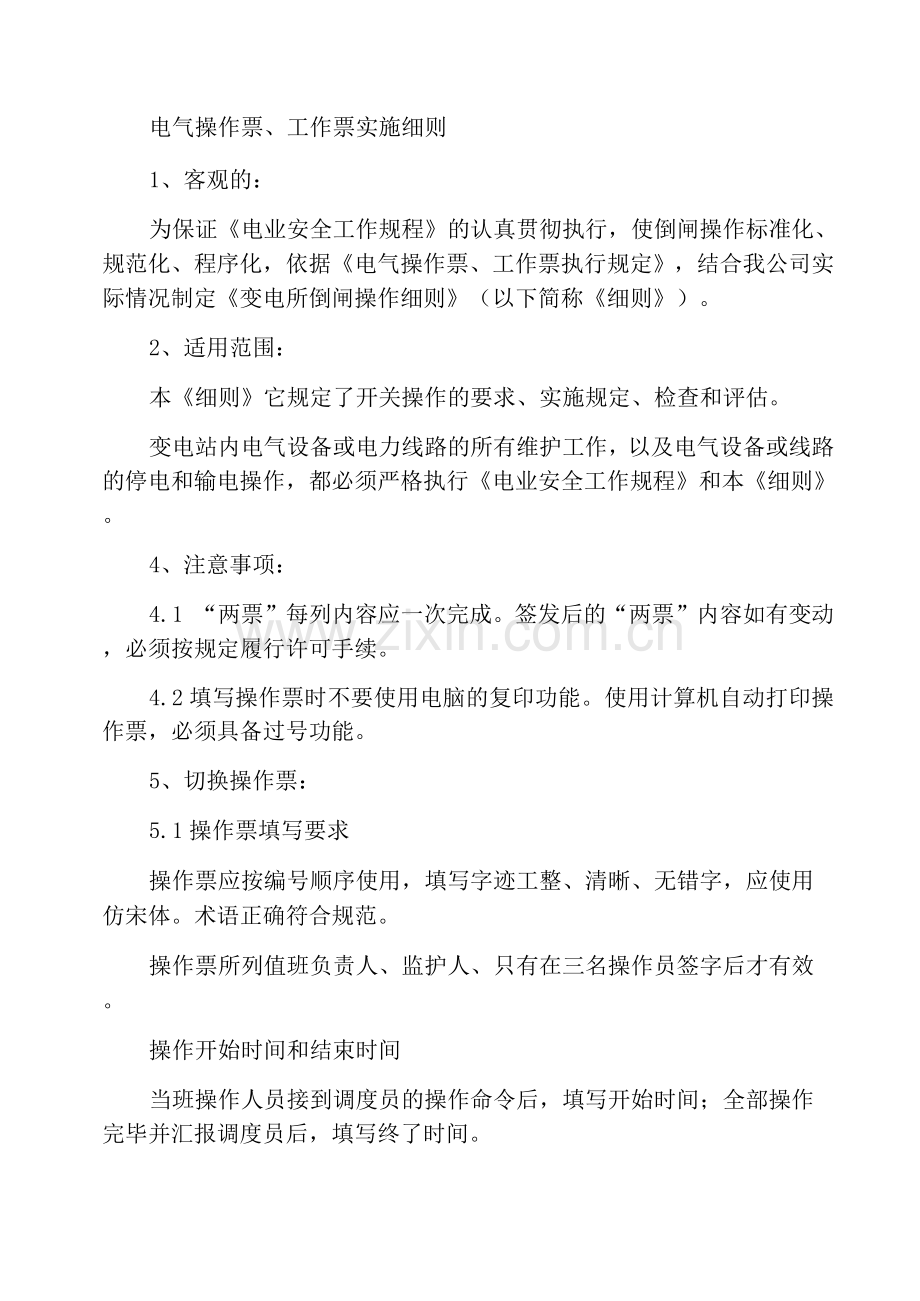

电气操作票、工作票实施细则1、客观的：为保证电业安全工作规程的认真贯彻执行，使倒闸操作标准化、规范化、程序化，依据电气操作票、工作票执行规定，结合我公司实际情况制定变电所倒闸操作细则（以下简称细则）。2、适用范围：本细则它规定了开关操作的要求、实施规定、检查和评估。变电站内电气设备或电力线路的所有维护工作，以及电气设备或线路的停电和输电操作，都必须严格执行电业安全工作规程和本细则。4、注意事项：4.1 “两票”每列内容应一次完成。签发后的“两票”内容如有变动，必须按规定履行许可手续。4.2填写操作票时不要使用电脑的复印功能。使用计算机自动打印操作票，必须具备过号功能。5、切换操作票：5.1操作票填写要求操作票应按编号顺序使用，填写字迹工整、清晰、无错字，应使用仿宋体。术语正确符合规范。操作票所列值班负责人、监护人、只有在三名操作员签字后才有效。操作开始时间和结束时间当班操作人员接到调度员的操作命令后，填写开始时间；全部操作完毕并汇报调度员后，填写终了时间。操作任务操作任务应填写设备的双重名称。每份操作票只填写一个操作任务。一个操作任务用多张操作票时，在每张操作票的备注栏内右下角填写接下页NqXX号，填写第二个及后续操作任务栏左上角的最后一页NXX号。操作任务可分为：运行、热备用、冷备用、检修状态之间的互相转换，或通过操作达到某种状态，如：a. XX线XX从运行切换到冷备用；b. XX线XX从操作切换到维护；c. XXkV I母线带全部负荷，XXkVlI母线由运行转为热备用，21号主变压器从运行变为冷备用；d. 1号主变带全部负荷，21号主变压器从运行改为维护；操作项目应拉合的断路器（以下简称开关）、隔离开关（以下简称刀闸）和跌落熔断器。检查开关和闸刀开关的位置a. 开关和刀闸操作后，检查操作后是否处于状态；b. 进行倒负荷或并列操作，检查另一个电源的电源；c. 检修后的设备送电前，检查与设备相关的开关和闸刀开关是否处于关闭位置。装、拆除接地线时，应注明接地线的准确位置和数量。拆除接地线后，检查接地线（接地刀闸）确已拆除。安装（合上）或拆除（拉开）控制电路或电压互感器二次电路保险丝或快速断路开关；装上或取下小车开关二次插头。a. 开关检修时，在拉开开关后取下合闸保险，打开闸刀开关后，拆下其控制电路、信号回路保险，切断电动刀闸的操作电源；b. 在合上刀闸前，应安装闸刀开关的控制电路、合闸信号回路保险，合上电动刀闸的操作电源，在合上开关前，应装上开关的合闸保险；c. 线路停电，线路开关无工作，无需拆下控制闭合电路的保险丝;d. 线路开关及刀闸拉开后，装设线路侧接地线（接地刀闸）前，拆下线路侧电压互感器的二次保险丝或拔下二次快速断路开关；e. 线路送电，线路开关合闸前，在线路侧安装电压互感器的二次保险丝或闭合二次快速断路开关；f. 所用变压器、电压互感器一次侧装设接地线前，拆下辅助保险丝或打开辅助快速断开开关；g. 母线停电后，应停用该母线电压互感器：（除了谐振现象和自动切换装置的不满意外）；h. 母线送电前，应投入该母线电压互感器（除了那些有共振现象和自动切换装置不满意的人）；i. 设备停电后，应将小车开关拉到测试位置，取下小车开关柜二次插头；j. 设备送电前，应将小车开关推到测试位置，装上小车开关柜二次插头；k. 等电位刀闸操作前，应拆下并联环形开关的控制保险丝。打开保护电路，打开或关闭自动装置a. 设备送电，开关合闸前，检查保护投用正确，根据调度命令和操作程序，将输电设备的保护投入运行；b. 启用或禁用自动设备；c. 开关保护电路端子或输入、停用保护装置；d. 二次电路保护或自动装置压板的切换应使用双号。检查负荷分布在并、解列或解、合环操作前后，应检查负荷分布。装设接地线前，应在停电设备上验电（不具备验电条件的GIS、单电动小车开关的负载侧除外）。操作票按倒闸操作顺序依次填写完毕后，在最后一个操作的下一个空格中间标记终止号“上”。操作票填写条款操作一、二次开关、刀闸用“拉开”“合上”，用于开关小车“拉出”、“拉至”、“推至”。检查开关、闸刀开关的原始状态位置，用“XX开关（刀闸）确在拉开（合上）位置”，检查开关、刀闸操作后位置用“确已拉开（合好）”，用于开关小车“确已拉至XX位置”，“确已推至XX位置”。验电用“没有电压”。用于组装和拆卸接地线“装设”、“拆除”。检查负荷分布用“指示正确”。装上、取下一、二次保险，用于小车开关的二次插头“装上”、“取下”。启、用于停机保护装置“投入”、“停用”。用于辅助转换开关“切至”。设备术语：开关（或断路器）、刀闸（或隔离开关）、PT （或电压互感器）、CT （或电流互感器）、CVT （或电容式电压互感器）、保险（或熔断器）。操作票中填写的设备条款必须与现场实际情况一致。操作票填写注意事项字迹工整、清楚。严禁并项（如：电气检查和接地线安装不能同时填写），不得添项、倒项、漏项、任意涂改。如对个别错、漏字需要修改时，应在错字上用红笔以“=”划掉，在旁边写上正确的字，做到改后清楚可辨。每张操作票中更改的字数不得超过三个，否则另填新票。操作票中的以下三项不得更改a. 设备名称、编号、压板、插头；b. 相关参数和终止编号“上”；c. 操作动词，例如“拉开”、“合上”等。作废的操作票（包括填写错误和已填写但不会执行的操作票），应在每张操作票的操作任务栏内盖“作废”章。5.2 切换操作的执行5.2.1 一般规定倒闸操作必须由两人执行。副值班员为操作人，正值班员为监护人。用于两个电气系统的并联操作，应由正值班员担任操作人，值班负责人担任监护人。操作票应由操作人填写，监护人和值班负责人审核并分别签名，若由交班人员填写时，接班人员必须认真，细致地审查，确认无误后，在操作人、监护人、值班负责人处签名后执行。每个签字人应对操作票的正确性负责。5.2.1.3 一份操作票应由一组人操作，监护人只能持有一张手术票。为了同一操作客观的，根据调度命令进行中间有间断的操作，应分别填写操作票。特殊情况可填一份操作粟，不得将操作内容一次模拟完毕。每接一次操作命令，本次作业的作业范围应在作业票上用红线标明，不得将未下达操作命令的操作内容模拟完毕。分项操作时，应在操作的开始项、终止项旁边应填写相应时间。倒闸操作中途不得换人，不得做与操作无关的事情。监护人应自始至终认真监护，不要离开作业现场或进行其他工作。操作过程中因调度命令变更，最后几项操作不执行，则应在已操作完项客观的最后一项栏内盖“已执行”章，并在备注栏说明“调度命令变更自XX项起不执行”。对多张操作票，应在次页起每张操作票上盖“作废”章，然后重新填写操作票再继续操作。操作过程中发现操作票有问题，该操作票不得继续使用，并在已操作完项客观的最后一项盖“已执行”章，并在备注栏注明“本操作票有错误，自XX项起不执行”。对多张操作票，应在次页起每张操作票上盖“作废”章，然后重新填写操作票再继续操作。防误闭锁解锁工具（钥匙）应放置在有加封的专用箱（盒）内。当必须使用时，应经值班调度员批准，并经值班负责人审核同意，在值班负责人的监督下开启和解锁。将使用情况记入专用的“防误装置解锁工具（钥匙）使用记录簿”内。已使用的操作票（包括已执行和作废的）、安全工器具检查卡和作业票附页必须按编号顺序按月装订，在装订后的封皮上统计合格率及存在的问题，操作票至少保存三个月。正常操作应遵循的程序接受操作通知值班负责人负责接收值班调度员的运行通知，接受预告时，应明确操作任务、范围、时间、安全措施及被操作设备的状态，同时记入值班记录薄，并向发布人复诵一遍，得其同意后生效。检查模拟系统图板或接线图，填写切换操作票值班负责人根据操作预告，向操作员和主管解释操作任务后，在与操作预告记录核对无误后，由操作人根据记录，检查模拟系统图板或接线图，参照典型操作票，逐项填写操作票。检查操作票操作员填写操作票，审核并签字，然后交给监护人和值班负责人，监护人和值班负责人对照模拟系统图板或接线图进行审核，认为正确后，分别在操作票上签名。、发出和接受操作命令实际进行操作前，值班调度员向值班负责人发出正式操作令。发布命令应正确、清楚地使用正规操作术语和设备双重名称。发令人使用电话发布命令前，应先和受令人互报姓名。发布命令和接受命令的全过程都要录音，并做好记录。受令人必须全文复颂操作命令，并得到值班调度员“对、执行”的命令后执行。5.2.2.5 模拟操作在进行实际操作前必须进行模拟操作，监护人根据操作票中所列的项目，逐项发布操作令（检查项目和模拟盘没有的保护装置等除外），操作员听到密码并重复后，更改模拟系统的绘图板。实际操作a. 监护人手持操作票，携带开锁钥匙，操作人拿操作棒和绝缘手套，监护人和操作人戴好安全帽，一起前往被操作设备位置。核对设备名称、位置、数量和实际运行状态与运行票要求一致后，操作人在监护人的监护下，做好操作准备；b. 面对被操作设备的操作员和监督员的姓名和车牌，由监护人按照操作票的操作顺序逐项高声唱票。操作人应注视设备名称编号，按所唱内容独立地、并用手指点这一步操作应动部件后，高声复诵。监护人确认操作人复诵无误后，发出“对、执行”的操作命令，并将钥匙交给操作人实施操作；c. 操作员完成操作并确认无错误后，在该操作项目前打“J”号;d. 对于检查项目，监护人唱票后，操作人应认真检查，确认无误后再复诵，监护人同时也应进行检查，确认无误并听到操作人复诵，在该项目前打“J”。严禁将操作项目与检验项目一起标注“J”。5.2.2.7 审查全部操作项目完成后，应全面复查运行设备的状态、表计及信号指示是否正常、有无漏项等。报告已完成完成全部操作项目后，监护人（操作人）在操作票的“上”号上盖“已执行”章后交值班负责人，值班负责人向值班调度员报告作业任务已完成，并在操作票上记录操作终了时间。6、工作票:6.1填写变电站第一张票用户应按代码和编号顺序使用。两个及以上班组（多工种）工作票由工作票签发人填发；单一班组（单一工种）工作的工作票也可由该项工作负责人填写，由工作票签发人签发。工作负责人（监护人）若几个班同时工作时，填写工作负责人姓名。值班人员单一班组时，若人数不超过五人，填写全部人员姓名。超过五人时，可以填写五个名字“等”共计人数（包括工作负责人）。几个班同时工作时，填写每个班级负责人的姓名和总人数。工作班中有厂家调试人员或临时工工作时，除填写人员姓名外，还应在备注栏中注明人员身份或在指定栏中填写人员姓名。工作内容和地点单一工作应详细填写工作内容和地点，非单一工作应填写主要工作内容和地点。设备名称应写双重名称。填写的设备名称与现场相符。计划工作时间它是指批准的维护设备停机时间减去运行时间。安全措施拉动开关（断路器）和刀闸（隔离开关）按工作需要应拉开的全部开关、刀闸和跌落熔断器，包括填写前已拉开的开关和刀闸，并写明其编号。工作需要应取的保险、本栏应填写应打开的快速断路开关或电动闸刀开关。拉线开关（断路器）和刀闸（隔离开关）填写应具体明确，并注明设备编号。严禁写“同左”字样（包括填写其他栏目）。应安装接地线有必要指定接地线的确切安装位置和应闭合的接地闸刀开关。安装的接地线a. 应标明安装接地线的准确位置以及每组接地线和接地闸刀开关的数量；b. 安装的接地线的地点与应安装接地线的地点可以不同，但必须满足检修工作的安全要求，并得到工作负责人的同意。详细、准确地填写应装设遮拦、绝缘隔板（绝缘筒）以及标志牌的名称和位置、并在工作票附页的停电围栏（范围）图栏中画图示意。已设遮拦、悬挂的招牌a. 应详细填写已设遮栏、悬挂的招牌的名称和地点；b. 设立的遮栏、标志牌应符合规范要求和公司相关规定；c. 小面积停电检修工作时，遮（围）栏应包围停电设备，留有出入，并设有“在此工作”的标示牌；在遮（围）栏上，面向里悬挂适当数量的“止步！高压危险”的标示牌。开放式障碍物中不得有带电设备，出入朝向通道；d. 在大规模停电维护期间，遮（围）栏应包围带电设备，不得留有出入；在遮（围）栏上，面向外悬挂适当数量“止步！高压危险”标示牌；e. 室内一次设备上的工作，应悬挂“在此工作”标示牌，并设置遮（围）栏，留有“出入”；遮蔽物必须放置在维护设备两侧和相对侧的间隔处（围）栏上及禁止通行的过道处悬挂“止步、高压危险”的标示牌；f. 室内二次设备作业，应悬挂“在此工作”标示牌，并在检修屏（盘）两侧设备（屏或盘）前后悬挂印有“运行”两字标志的红布幔;g. 对一侧带电、另一侧的死设备，应视为带电设备，装设红布幔。在工作场所保留带电部件并补充安全措施a. X作场所预留的带电部分必须写在断电设备上、下、左、右第一个相邻间隔和设备的名称、编号；b、补充安全措施栏是当工作许可证认为所采取的安全措施不能确保维护安全时必须补充的其他安全措施和要求。6.1.6.8 10kV开关柜内的开关和CT停电工作，应拉开该开关柜间隔母线侧和线路侧刀闸，在两处刀闸停电设备侧挂接地线，两个闸刀开关的刀处也必须安装绝缘圆筒或绝缘隔板。办理工作许可手续工作许可人将工作票填好后，应会同工作负责人（若几个班同时共用一张工作票时，应会同总负责人和各班的负责人）到现场再次检查所做的安全措施，以手触试，证明设备没有电压，并向工作负责人说明带电设备的位置和注意事项，双方认为无问题后，由工作许可人填上许可开始工作时间，分别签字；在未履行许可手续前，工作人员和车辆不得进入工作现场（设备区）。员工变动工作负责人变动：由工作票签发人将变动情况通知值班负责人，并在工作票上填写离开和更换工作负责人的姓名，并履行交接手续。若工作票签发人确实不能到现场时，可由工作票签发人电话通知值班负责人，由新的工作负责人代签名。员工变动：应经工作负责人同意，并在工作票备注栏中注明变动人员和时间。当工作人员从一个班次调到另一个班次时，工作负责人必须向新增人员交待安全措施，指明带电设备、停电设备和注意事项。工作票延期工作负责人应按规定时间提前向值班负责人申请延期。值班负责人得到值班调度员（或值长）的批准通知后，方可将延期时间填在工作票上，同时通知工作负责人，双方分别签名后执行。每日收盘价、开工每日收盘价，工作负责人应将工作票退还给服务员（工作许可人）；每日开工，工作负责人应从值班员（工作许可人）处取回工作票，上述手续应记录在值班记录簿内。检修工作当日结束，工作票无法交回工作许可人，应电话告知工作许可人当日工作结束；次日开工,工作负责人重新检查安全措施完好，并与工作许可人电话联系，许可开工后再开始工作。上述程序应分别记录在维修安全卡和值班记录簿中。工作结束检修工作结束后，工作负责人应检查现场是否清理、人员和工器具是否全部撤离，设备是否恢复至原始状态（许可开工状态）后，再向值班负责人讲清所修项目、发现问题、试验结果和存在问题等，并会同工作许可人一起到现场检查设备状况、现场是否清洁，有无遗留物等，然后，工作负责人应在工作票上填写工作结束时间，并与工作许可人分别签名，即为工作结束。值班人员应拆除根据相关命令或接地线管辖范围安装的接地线或接地闸刀开关，以及遮栏、标示牌等，在保留的一份工作票“接地线、接地刀闸共 组已拆除”条目内填写拆除接地线（接地刀闸）的组数，并在该条目后用括号注明所拆除接地线（接地刀闸）的编号。如果该工作票中某接地线（接地刀闸）同时在另一份工作票中使用，暂时不能拆除时，应填写实际拆除数，并在备注栏内说明。值班负责人对工作票审查无问题并签名后，工作票才为终结。6.2填写变电站第二张工作票填写的基本原则与第一张工作票相同6.2.2“工作条件（停电或不停电）”本栏填写的停电或无停电条件是指维修对象所需的工作条件，即检修对象需要停电时则填写停电，不需要停电时填写不停电。需要停电时，在措施栏内写明操作应拉开的电源开关、刀闸或取下的保险等。6.2.3“注意事项（安全措施）”栏，应根据工作环境（地点）和条件，详细填写要采取的安全措施和注意事项。计划工作的有效期不得超过15天，否则应重新开票。
