电工基础期末试题及答案.doc

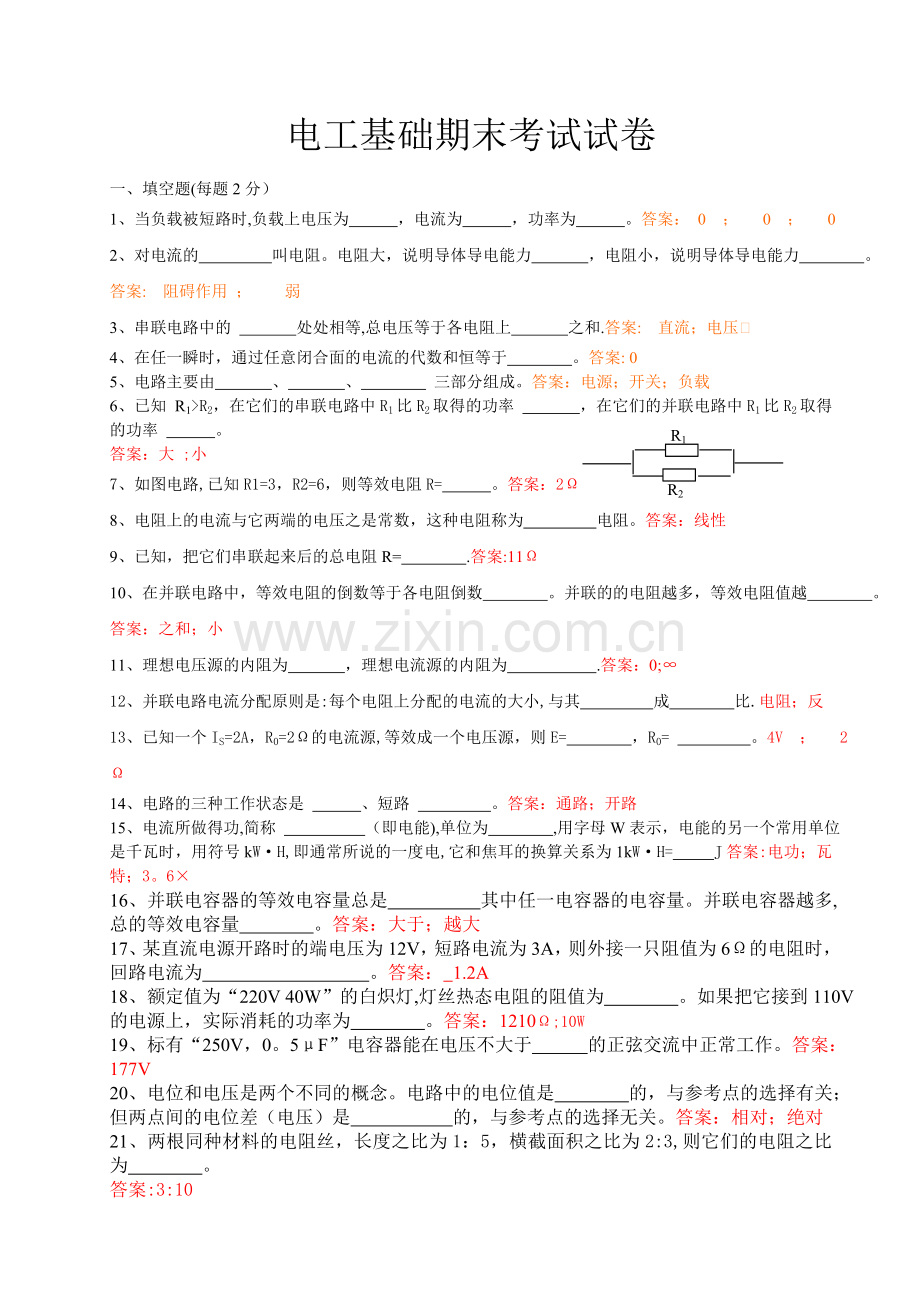

电工基础期末考试试卷
一、 填空题(每题2分）
1、当负载被短路时,负载上电压为 ，电流为 ，功率为 。答案： 0 ； 0 ； 0
2、对电流的 叫电阻。电阻大，说明导体导电能力 ，电阻小，说明导体导电能力 。
答案: 阻碍作用 ； 弱
3、串联电路中的 处处相等,总电压等于各电阻上 之和.答案: 直流；电压
4、在任一瞬时，通过任意闭合面的电流的代数和恒等于 。答案: 0
5、电路主要由 、 、 三部分组成。答案：电源；开关；负载
R1
R2
6、已知 R1>R2，在它们的串联电路中R1比R2取得的功率 ，在它们的并联电路中R1比R2取得的功率 。
答案：大 ;小
7、如图电路,已知R1=3，R2=6，则等效电阻R= 。答案：2Ω
8、电阻上的电流与它两端的电压之是常数，这种电阻称为 电阻。答案：线性
9、已知，把它们串联起来后的总电阻R= .答案:11Ω
10、在并联电路中，等效电阻的倒数等于各电阻倒数 。并联的的电阻越多，等效电阻值越 。
答案：之和；小
11、理想电压源的内阻为 ，理想电流源的内阻为 .答案：0;∞
12、并联电路电流分配原则是:每个电阻上分配的电流的大小,与其 成 比.电阻；反
13、已知一个IS=2A，R0=2Ω的电流源,等效成一个电压源，则E= ，R0= 。4V ； 2Ω
14、电路的三种工作状态是 、短路 。答案：通路；开路
15、电流所做得功,简称 （即电能),单位为 ,用字母W表示，电能的另一个常用单位是千瓦时，用符号kW·H,即通常所说的一度电,它和焦耳的换算关系为1kW·H= J答案:电功；瓦特；3。6×
16、并联电容器的等效电容量总是 其中任一电容器的电容量。并联电容器越多,总的等效电容量 。答案：大于；越大
17、某直流电源开路时的端电压为12V，短路电流为3A，则外接一只阻值为6Ω的电阻时，回路电流为 。答案： 1.2A
18、额定值为“220V 40W”的白炽灯,灯丝热态电阻的阻值为 。如果把它接到110V的电源上，实际消耗的功率为 。答案：1210Ω;10W
19、标有“250V，0。5μF”电容器能在电压不大于 的正弦交流中正常工作。答案：177V
20、电位和电压是两个不同的概念。电路中的电位值是 的，与参考点的选择有关；但两点间的电位差（电压）是 的，与参考点的选择无关。答案：相对；绝对
21、两根同种材料的电阻丝，长度之比为1：5，横截面积之比为2:3,则它们的电阻之比为 。
答案:3:10
22、。三相负载的接法中，__ _ __接法线电流等于相电流，_ __接法线电压等于相电压。
答案：星型；三角形
23、在交流电源电压不变、内阻不计的情况下，给RL串联电路并联一只电容器C后，该电路仍为感性，则电路中的总电流 ，电源提供的有功功率 。答案：减小；不变
24、安全电压规定为 及以下。答案：36V
25、一台功率为5KW的抽水机工作8小时消耗的电能为___ _____。答案：40KW·H
26、组成电容器的两个导体叫极板，中间的绝缘物质叫 .答案：极板；介质
27、 1F= µF = PF答案：106; 1012
28、电容器的额定工作电压一般称 耐压 ,接到交流电路中，其额定工作电压 交流电压最大值。
答案：耐压;不小于
29、物体具有吸引铁、钴、镍等物质的性质叫　 　,具有磁性的物体叫　 .答案：磁性；磁体
30、磁体两端磁性最强的区域叫　 ，任何磁体都有两个磁极,即　 .答案：磁极；N极和S极
31磁极之间存在相互作用力，同名磁极　 　，异名磁极　 　。答案：排斥;吸引
32、电荷间存在相互作用力，同种电荷互相 ，异种电荷互相 .答案:排斥；吸引
33、电位是 相对 值，它的大小与参考点选择 有关 ；电压是 值，它的大小与参考点选择 。
答案：相对；不变;无关
34、电压的正方向为 ，电动势的正方向为 .
答案：高电位指向低电位；电源负极指向正极
35、基尔霍夫电流定律指出：在任一时刻,通过电路任一节点的 为零,其数学表达式为
答案：电流的代数和；ΣI＝0
36、基尔霍夫电压定律指出：对电路中的任一闭合回路, 的代数和等于 的代数和，其数学表达式为 。答案:各电阻上电压降；各电源电动势；ΣRI＝ΣE
37、电阻负载并联时，因为 电压 相等,所以负载消耗的功率与电阻成 比；电阻负载串联时，因为 相等，所以负载消耗的功率与电阻成 比。答案：反；电流；正
38、部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成 ，与电阻R成 ，其表达式为 。答案：正比;反比;I=U/R
39、通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。导体中的电流为1A，在 min时间内，通过导体横截面的电荷量为24C。答案：600C;0。4
40、电源电动势E=4。5 V，内阻r=0.5Ω，负载电阻R=4Ω,则电路中的电流I＝ 1A; ,路端电压U＝ 4v 。
二、选择题。（每题2分)
1、随参考点的改变而改变的物理量是（ ）
A、电位 B、电压 C、电流 D、电位差答案： A
2、在阻感串联正弦交流电路中，当交流电源的电压大小不变而频率降低时,电感线圈两端的电压将（ ）.
A．增大 B．减小 C．不变答案: B
3、 在温度一定时，导体的电阻与下列物理量中的( ）无关。
A、导体长度 B、截面积 C、材料 D、电压答案: D
4、 甲乙两导体由同种材料做成，长度之比为3:5,直径之比为2:1,则它们的电阻之比为( ）。
A. 12:5 B. 3：20 C. 7：6 D。 3:10答案: B
5、 对于任一个电路，一般情况下不允许（ ）
A、通路 B、开路 C、短路 D、断路答案: C
6、 用电压表测得电路端电压为0,这说明（ )
A、外电路断路 B、外电路短路 C、外电路上电流比较小 D、电源内电阻为零答案: B
7、 220V的照明用输电线，每根导线电阻为1Ω,通过电流为10A，则10min内可产生热量（ ）
A．1×104 J B．6×104 J C．6×103 J D．1×103J（ ）答案： B
8、： 1A的电流在1h内通过某导体横截面的电量是（ ）
A、1C B、60C C 、3600C答案: C
9、电源电动势的大小表示（ ）做功本领的大小。
A、电场力 B、 非电场力 C、 电场力或外力答案： B
10、电源电动势为2V，内电阻是0.1Ω，当外电路短路时，电路中的电流和端电压分别为（ ）
A、20 A、2V B、20A、0 C、0、2 V D、0、0 答案： B
11、一根导体的电阻为R,若将其从中间对折合并成一根新导线,其阻值为（ ）
A、R/2 B、R C、R/4 D、R/8答案： C
12、 若将一段电阻为R的导线均匀拉长至原来的两倍，则其阻值为（ )
A、2R B、4R C、1/2R答案: B
13、 电路中两点间的电压高，则（ )
A． 这两点的电位都高 B。 这两点的电位差大 C. 这两点的电位都大于零答案: B
14、当负载短路时，电源内压降（ ）
A、为零 B、等于电源电动势 C、等于端电压答案： B
15、源电动势为2V，内电阻是0.1Ω,当外电路断路时,电路中的电流和端电压分别为（ ）
A、0、2V B、20A、2V C、20A、0 D、0、0答案： A
16、 12V/6W的灯泡，接入6V电路中,通过灯丝的实际电流是（ ）A.
A、1 B、1。5 C、0。25 D、0。125答案: C
17、 1度电可供220V/40W的灯泡正常发光( )h。
A、20 B、40 C、45 D、25答案： D
18、用万用表测量电阻的刻度，下列说法正确的是（ ）
A、刻度是线性的 B、指针偏转到最右端时，电阻为无穷大
C、指针偏转到最左端时,电阻为无穷大答案： C
19、关于万用表的使用方法，下列说法错误的是（ ）
A、 在測量過程中，应根据测量量的大小拨动转换开关，为了便于观察,不应分断电源。
B、 测量结束后,转换开关应拨到交流最大电压档或空挡。
C、 测量电阻时，每换一次量程都应调一次零。答案: A
20、 如下图所示电路中,开关S闭合与打开时，电阻R上电流之比为3:1,则R的阻值为( ）.
A. 120Ω B。 60Ω C。 4 0Ω答案: B
21、 将下图所示电路内阻为Rg=1KΩ,最大电流Ig=100μA的表头改为1mA 电流表，R1为（ ）。
A. 100/9Ω B. 90Ω C。 99Ω D. 1000/9Ω答案: D
23、若电路中某元件两端的电压u=36sin(314t-π/2)V,电流i=4sin(314t)A，则该元件是（ ）。
A．电阻 B．电感 C．电容答案： C
24、计算复杂电路的基本定律是欧姆定律和（ ）定律。
A、节点电流 B、回路电压 C、楞次 D、基尔霍夫答案: D
25、目前低压供电系统多数采用( ）供电系统。
A．三相三线制 B．三相四线制 C．三相五线制 D．单相制答案： B
26、理想电压源的特点是( ）。
A。 内阻等于0 B。 内阻等于无穷大
C。 内阻大小可以是随机的 D。 内阻大小随负载而变化答案: A
28、220V/40W的A灯和220V/100W的B灯，把它们串联后接到220V电源上，则（ ).
A、A灯较亮 B、B灯较亮 C、两灯一样亮答案： A
29、标明100Ω/40W和100Ω/25W的两个电阻串联时,允许加的最大电压是（ ）V
A、40 B、100 C、140答案: B
30、给内阻为9KΩ、量程为1V的电压表串联电阻后,量程扩大为10V,则串联电阻为( )KΩ。
A、1 B、90 C、81 D、99答案： C
31、已知R1＞R2＞R3，若将此三只电阻并联在电压为U的电源上，获得最大功率的将是（ ）.
A、R1 B、R2 C、R3答案: C
32、标明100Ω/16W和100Ω/25W的两个电阻并联时，允许加的最大电压是（ )V。
A、40 B、50 C、90答案： A
35、在实际电路中，照明灯具的正确接法是（ ）.
A、串联 B、并联 C、 混联 答案: B
36、 1F＝（ ）pF A。 103 B. 106 C. 109 D。 1012答案： D
37、电容器具有（ ）的作用。
A。 隔直流 B. 隔交流 C。 通交直流 D。 隔交直流答案： A
38、在并联电容器中，容量越大的电容器分得的电压( )。
A. 越高 B。 越低 C。 不一定高 D. 相等答案: D
39、 两只分别是"15μF／100V”、” 10μF／50V"的电容并联，其总电容为( ）。
A。 5μF B。 10μF C. 15μF D。 25μF答案： D
40 有一瓷介电容器上标有数字"331”表示其电容量，则该电容容量为（ )。
A。330pF B。 331pF C。 330μF D。 331μF答案: A
41、电力工业中为了提高功率因数,常采用（ ）。
A、 给感性负载串联补偿电容,减少电路电抗
B、 给感性负载并联补偿电容
C、 提高发电机输出有功功率，或降低发电机无功功率答案:B
42、 为使电炉上消耗的功率减小到原来的一半,应（ )
A、使电压加倍 B、使电压减半 C、使电阻加倍 D、使电阻减半答案： C
43、电容器并联使用时将使总电容量( ）。
A．增大 B。减小 C.不变答案： A
44、 通常高压输电时，三相负载都是对称负载，应采用（ ）线路输电.
A．三相四线制 B．四相三线制 C ．三相三线制答案: C
45、 实际中，常用（ ）来判定某点磁场的方向.
A。 小磁针N极的指向 B. 小磁针S极的指向 C。 电流的方向答案： A
46、四个RLC串联电路的参数如下,其中只有（ )属电感性电路.
A、R=5Ω XL=7Ω Xc=4Ω B、R=5Ω XL=4Ω Xc=7Ω
C、R=5Ω XL=4Ω Xc=4Ω D、R=5Ω XL=5Ω Xc=5Ω答案: A
48、感应电流的磁场方向总是和原磁通变化趋势( ）.
A、相同 B、一致 C、相反 D、相对应答案: C
49、磁感线上任一点的（ ）方向，就是该点的磁场方向。
A．指向N极的 B．切线 C．直线答案: B
50、当线圈中通入( ）时，就会引起自感现象。
A．不变的电流 B．变化的电流 C．电流答案: B
51、通电线圈插入铁心后，它的磁场将（ ）。
A．增强 B。 减弱 C.不变 答案 A
52、下列关系式不成立的是（ ）.
A．ω＝2πf B．ω＝2π/T C．ω＝2πT D．T＝1 / f答案: C
53、 用相量图表示正弦交流电时，有向线段的长度表示正弦交流电的（ ）。
A．方向 B．大小 C．相位答案： B
54、在纯电阻交流电路中，电压与电流的相位关系是（ ）.
A．电流超前于电压 B．电流滞后于电压 C．电压与电流同相位答案: C
55、在RL串联交流电路中，（ ）表达式是正确的。
A．U=UR+UL B．Z=R+ XL
C．U2=UR2+UL2 D．U=UR2+UL2答案： C
56、交流电的周期越长，说明交流电变化得( )
A、越快 B、越慢 C、无法判断答案： B
57、已知u1=20sin（314t+π/6）A, u2=10sin（314t—π/3)A,则（ )。
A．u1比u2超前300 B．u1比u2滞后300 C．u1比u2超前900 D．无法判断答案： C
58、同一相量图中的两个正弦交流电，（ ）必须相同。
A．有效值 B．初相 C．频率答案: C
59、已知一个电阻上的电压u=10√2sin(314t-π/2)V，测得电阻上所消耗的功率为20W，则这个电阻的阻值为（ ）Ω。
A．5 B．10 C．40答案: A
60、在纯电感电路中，已知电流的初相角为—600,则电压的初相角为（ ）。
A．300 B．600 C．900 D．1200答案： A
三、判断题（每题1分）
1、 电位与电压都是电压,单位都是V，两者之间没有什么区别.（ ）答案： ×
2、 导体中的电流由电子流形成，故电子流的方向就是电流的方向( ）。答案： ×
3、 电阻两端电压为1V时,电阻值为1Ω，当电压升高至2V时，电阻值还是1Ω。答案： √
4、 在通路状态下,负载电阻变大，端电压就变大。( ）答案: √
5、 在一个闭合回路中，电源电动势发出的功率等于负载消耗的功率。（ ）答案： ×
6、电压和电位都随参考点的变化而变化。( )答案: ×
7、当电源的内阻为零时，电源电动势的大小就等于电源端电压。( ）答案： √
8、当电路开路时,电源电动势的大小为零.（ ）答案: ×
9、在短路状态下，端电压为零。（ ）答案: √
10、电路中参考点改变，各点的电位也将改变。（ ）答案: √
11、负载电阻越大,在电路中所获得的功率就越大（ ） 答案： ×
12、 在串联电路中,各电阻上的电压与电阻的阻值成正比.（ )答案： √
13、凡能用电阻的串、并联等效化简的电路都是简单电路。（ ）答案： √
14、 并联电阻的总电阻一定比任何一个并联电阻的阻值都小.（ ）答案： √
15、当负载作星形连接时，必须有中线。（ ）答案： ×
16、基尔霍夫定律是指基尔霍夫节点电流定律。（ ）答案: ×
17、、三相不对称负载作星形连接时,为了使相电压保持对称，必须采用三相四线制.( ）答案: √
18、电压源和电流源等效变换前后，电源对外是不等效的.（ ）答案：X
19、在对称负载的三相交流电路中，中线上的电流为零。（ ）答案： √
20、每一条支路中的元件,仅是一只电阻或一个电源。（ ）答案： ×
21、电路中任一网孔都是回路。（ ）答案： √
22、电路中任一回路都可以称为网孔。（ )答案： ×
23、理想电压源与理想电流源可以等效变换。（ ）答案： ×
28、电解电容器的特点是电容量大，并且分正负极性。( )答案: √
29、 通电螺线管内部的磁场比它外部的磁场强。（ ）答案： √
30、自感现象和互感现象的本质不同。（ ）答案： ×
31、实际应用的电磁铁一般由励磁线圈、铁心和衔铁三部分组成。( ）答案: √
32、地球是一个大磁场。（　　)答案： √
33、:右手定则是楞次定律的特殊形式.（　　　）答案: √
34、 交流电的有效值不随时间而改变。（ ）答案： √
35、 在纯电阻电路中，电流与电压的有效值满足欧姆定律.（ )答案： √
36、 利用电感对交流电的阻碍作用可以制成扼流圈。（ )答案: √
37、 三相五线制供电设有专门的保护零线，能起到良好的保护作用。（ ）答案: √
38、 当三相负载越接近对称时,中线电流就越小。（ )答案: √
39、三相对称负载星形连接时，线电流的有效值是相电流有效值的倍。（ )答案: ×
40、两根相线之间的电压叫相电压。（ ）答案： ×
四、简答题。
1、万用表分为哪两种？使用万用表时注意哪些方面?P11
答：万用表分为机械式和数字式两种.
使用万用表要注意以下几个方面：
（1）使用前仔细阅读说明书，了解转换开关的功能。
(2）把万用表指针调零.
（3）使用表进行测量时，要正确先参数档和量程档，同时注意正负极的联结。
(4）进行高压测试时，必须注意人体安全，不准带电切换开关。
（5）测量结束后，应将开关置于最高档，以防下次损坏万用表。
2、串联电路有哪些特点？它的表达式是什么？P26
答:电阻串联电路有以下几个特点：
(1）电路中流过每个电阻的电流都相等
I=I1=I2=…=In
(2)电路两端的总电压等于各个电阻两端的分电压之和
U=U1+U2+…+Un
(3）电路的等效电阻等于各串联电阻之和
R=R1+R2+…+Rn
（4）电路中各个电阻两端的电压与它的阻值成反比
…=
3、并联电路有哪些特点?它的表达式是什么？P28
答:并联电路的特点有以下几方面：
（1）电路中各电阻两端的电压相等,且等于电路两端的电压
U=U1=U2=…=Un
（2）电路的总电流等于流过各电阻的电流之和
I=I1+I2+…+In
(3)电路的等效电阻的倒数等于各并联电阻的倒数之和
…+
（4）电路中通过各支路的电流与支路的阻值成反比
IR=I1R1=I2R2=…=InRn
4、什么是全电路的欧姆定律?它的表达式是什么？P16
答：含有电源的闭合电路成为全电路,闭合电路中的电流与电源的电动势成正比，与电路的总电阻成反比。
表达式为:
5、电路有哪三种状态？电动势和电压的区别是什么?P17
答：电路有通路、开路、短路三种状态。
电动势和电压的区别是：
（1）电动势和电压的物理意义不同.电动势用来衡量电源力做功本领的大小,电压用来衡量电场力做功本领的大小。
(2）电动势仅存在于电源内部，而电压不仅存在于电源外部,也存在于电源内部.
(3)电动势与电压的方向不同。电动势的方向是在电源内部由低电位指向高电位，即电位升的方向;电压方向是由高电位指向低电位，即电位降的方向。
6、什么是基尔霍夫第一定律？它的表达式是什么？P36
答：在电路中的任一节点，流进节点的电流之和等于流出该节点的电流之和。
数学表达式为：
7、三相交流电的特点有哪些？P129
答：（1)制造三相发电机、变压器都较制造单相发电机和变压器省材料，而且构造简单、性能优良。
(2）同样材料制造的三相电机，其容量比单相电机大50％.
（3）输送同样的电能,三相输电线同单相输电线相比，可节省有色金属25%，且电能损耗较单相输电时少。
8、什么是三相五线制供电?画出三相五线制供电图？P131
答：三相五线制指的是3根相线1根零线+1根地线所组成的电路。接线图如下.
五、计算题。
1、一根铜导线长L=2000m，截面积S=2mm2，导线的电阻是多少?（铜的电阻率为ρ=1.75×10－8Ω·m）若将它截成等长的两段，每段的电阻是多少？若将它拉长为原来的两倍,电阻又将是多少？
解： （1）
（2）R,＝17。5／2＝8。75(Ω）
（3)R，，＝17.5×4＝70（Ω）
2、额定值为100Ω/1W的电阻,两端允许加的最大直流电压为多少?允许通过的直流电流是多少？
解：根据可得，电阻两端允许加的最大直流电压为
=10（V）
电阻允许流过的最大直流电流为
3、在右图所示电路中，已知I1＝2A，I2＝4A，I3＝1A，I4＝5A,求I5。
解：由基尔霍夫
2、在图6所示电路中，已知E1=120V，E2=130V，R1=10Ω，R2=2Ω，R3=10Ω,求各支路电流和UAB。
解：各支路电流方向和回路的绕行方向如图所示
I1+ I2 -I3 =0
R1I1 -R2I2 =E1— E2
R2I2 +R3I3 =E2
数据代入
I1+ I2 -I3 =0
10I1-2I2 =120-130
2I2 +10I3 =130
解得 I1 =1A
I2 =10A
I3 =11A
4、一只“10W12V”灯泡,若接在36V的电源上，要串联多大的电阻才能使灯泡正常工作?
解：灯泡的额定电流IN＝＝＝0。83 A
电阻要分担的电压UR＝U－UN＝36－12＝24 V
串联的电阻值R＝＝＝＝28.8Ω
6、两只电容器C1=2μF和C2=6μF，将它们串联接到U=80V的电压两端，求每只电容器两端所承受的电压是多少？若将它们并联接到U=80V的电压两端，求每只电容器所储存的电荷量是多少？
解：串联后：(V）
U2＝U－U1＝80－60＝20（V）
并联后:(C）
8、现有一个220V、300W的电炉，如果把它接在V的电源上，求此时通过这个电炉的电流和电炉所消耗的功率。
解：V
答：此时通过这个电炉的电流为0.68A，电炉所消耗的功率为75W。
9、电机的三相绕组接成星形，设其中某两根相线之间的电压,试写出所有相电压和线电压的解析式。
解：
10、三相电炉，每相电阻为22Ω，接到线电压为380V的对称三相电源上.
（1）当电炉接成星形时，求相电压、相电流和线电流;
（2）当电炉接成三角形时，求相电压、相电流和线电流。
解:（1）（V）
（A）
(2）（V）
(A)
(A)
12、某大楼照明采用三相四线制供电,线电压为380V，每层楼均有“220V 100W"的白炽灯各110只，分别接在U、V、W三相上,求：
（1)三层楼电灯全部开亮时的相电流和线电流；
（2）当第一层楼电灯全部熄灭，另二层楼电灯全部开亮时的相电流和线电流;
(3）当第一层楼电灯全部熄灭，且中线因故断开，另二层楼电灯全部开亮时灯泡两端电压为多少?
解：（1）三层楼电灯全部开亮时
Up＝＝＝220V
R＝＝＝4.4Ω
Ip＝＝＝50A
IL＝Ip＝50A
（2）当第一层楼电灯全部熄灭，另二层楼电灯全部开亮时
IU＝0　　　IV＝IW＝50A
（3）当第一层楼电灯全部熄灭，且中线因故断开，UV＝UW＝190V
