界面过渡区对再生混凝土抗氯离子渗透性能的影响.pdf

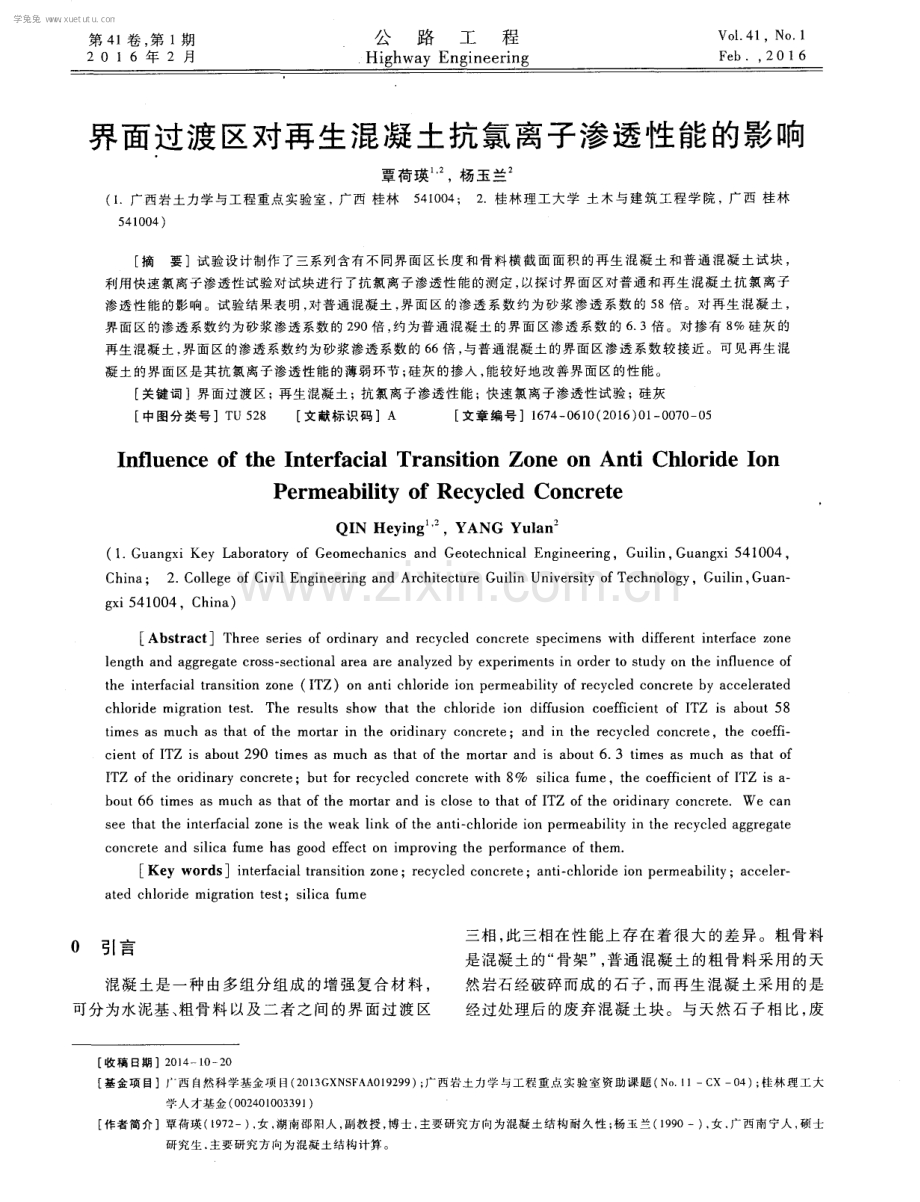

第 4 1卷 ， 第 1期 2 0 1 6 年 2 月 公 路 工 程 Hi g hwa y En g i n e e r i n g Vo 1 41No 1 F e b ， 2 0 1 6 界面 过渡 区对再 生混凝 土抗氯离子渗 透性能 的影响 覃 荷瑛 ， 杨 玉 兰 ( 1 广西岩土力学与工程重点 实验 室 广西 桂林5 4 1 0 0 4 ； 2 桂林理 工大学 土木 与建筑 工程学 院 ， 广 西 桂林 5 4 1 0 0 4) 摘 要 试 验设计制作 了三系列含有不 同界 面区长度 和骨 料横截 面面积 的再生 混凝土 和普通 混凝 土试块 ， 利用快速氯离子渗透性试验对试块进行 了抗 氯离子渗透性能 的测定 ， 以探讨界面区对普通和再 生混凝土 抗氯离子 渗透性能的影响 。试验结果表 明， 对 普通混凝土 ， 界面区 的渗透 系数约 为砂浆 渗透 系数 的 5 8倍 。对 再生混 凝土 ， 界面区的渗透系数约为砂浆渗透 系数 的 2 9 0倍 ， 约为普通混 凝土 的界 面区渗透 系数 的 6 3倍 。对掺 有 8 硅灰 的 再生混凝土 界面区的渗透系数 约为砂浆渗透系数 的 6 6倍 ， 与普通混凝土 的界 面区渗透 系数 较接近 。可见再生混 凝土的界面 区是其抗氯离子渗透性 能的薄弱环节 ； 硅灰 的掺入 ， 能较好地改 善界 面区的性能。 关键词 界面过渡区 ； 再生 混凝 土 ； 抗氯离子 渗透性能 ； 快速氯离子 渗透 性试 验 ； 硅灰 中图分 类号 T u 5 2 8 文献标识 码A 文章编号 1 6 7 4 0 6 1 0 ( 2 0 1 6 ) 0 1 0 0 7 0 0 5 I n flu e n c e o f t h e I n t e r f a c i a l Tr a n s i t i o n Zo n e o n An t i Ch l o r i d e I o n Pe r me a b i l i t y o f Re c y c l e d Co n c r e t e QI N He y i n g ，Y ANG Yu l a n = ( I G u a n g x i Ke y L a b o r a t o r y o f G e o me c h a n i c s a n d G e o t e c h n i c a l E n g i n e e r i n g ，Gu i l i n， Gu a n g x i 5 4 1 0 0 4， Chi n a； 2 Co l l e g e o f Ci v i l Eng i n e e r i n g a n d Ar c hi t e c t u r e Gu i l i n Un i v e r s i t y o f Te c h n o l o g y，Gu i l i n， Gu a n g x i 5 4 1 0 0 4，C h i n a ) A b s t r a c t T h r e e s e r i e s o f o r d i n a r y a n d r e c y c l e d c o n c r e t e s p e c i me n s w i t h d i f f e r e n t i n t e r f a c e z o n e l e n g t h a n d a g g r e g a t e c r o s s s e c t i o n a l a r e a a r e a n a l y z e d by e x p e r i me n t s i n o r d e r t o s t u d y o n t h e i n flu e n c e o f t h e i n t e r r a c i a l t r a n s i t i o n z o n e( I T Z )o n a n t i c h l o r i d e i o n p e r me a b i l i t y o f r e c y c l e d c o n c r e t e b y a c c e l e r a t e d c hl o r i d e mi g r a t i o n t e s t Th e r e s u l t s s ho w t h a t t he c h l o r i d e i o n d i f f u s i o n c o e f f i c i e n t o f I TZ i s a b o u t 5 8 t i me s a s mu c h a s t h a t o f t he mo r t a r i n t h e o r i d i n a r y c o n c r e t e；a n d i n t h e r e c y c l e d c o n c r e t e，t h e c o e f f i - c i e n t o f I TZ i s a b o u t 2 9 0 t i me s a s mu c h a s t ha t o f t h e mo r t a r a nd i s a b o u t 6 3 t i me s a s muc h a s t h a t o f I TZ o f t h e o r i d i n a r y c o n c r e t e：b u t f o r r e c y c l e d c o n c r e t e wi t h 8s i l i c a f ume，t h e c o e f f i c i e n t o f I T Z i s a b o u t 6 6 t i me s a s mu c h a s t h a t o f t h e mo r t a r a n d i s c l o s e t o t h a t o f I TZ o f t he o r i d i n a r y c o nc r e t e W e c a n s e e t h a t t h e i n t e rfa c i a l z o n e i s t h e we a k l i nk o f t h e a n t i c hl o r i d e i o n p e r me a b i l i t y i n t h e r e c y c l e d a g g r e g a t e c o n c r e t e a nd s i l i c a fume h a s g o o d e f f e c t o n i mpr o v i n g t he p e r f o r ma n c e o f t h e m Ke y w o r d s i n t e rf a e i a l t r a n s i t i o n z o n e ； r e c y c l e d c o n c r e t e ； a n t i c h l o r i d e i o n p e r m e a b i l i t y ； a c c e l e r - a t e d c h l o r i d e mi g r a t i o n t e s t ；s i l i c a f ume 0 引言 混凝 土是一种由多组分组成 的增强复合材料 ， 可分为水泥基 、 粗骨料以及二者之间的界面过渡区 三相 ， 此 三相在 性 能 上 存 在 着 很 大 的差 异 。粗 骨 料 是混凝土的“ 骨架” ， 普通混凝 土的粗骨料采用的天 然岩石经破碎而成 的石子 ， 而再 生混凝 土采用的是 经过处理后的废弃混凝土块。与天然石子相 比， 废 收稿 日期 2 0 1 4 1 0 2 0 基金项 目广西 自然科 学基金项 目( 2 0 1 3 G X N S F A A O I 9 2 9 9 ) ； 广西岩土力学 与工程重点实 验室资助课题 ( N o 1 1 一C X一 0 4) ； 桂林理 工大 学人才基金( 0 0 2 4 0 1 0 0 3 3 9 1 ) 作者简介 覃荷瑛 ( 1 9 7 2 一) ， 女 ， 湖南邵 阳人 ， 副教授 ， 博 士， 主要 研究方 向为混凝 土结构耐久性 ； 杨 玉兰 ( 1 9 9 0一) ， 女 ， 广西 南宁人 ， 硕士 研究生 主要研究 方向为混凝土结构计算 。 学兔兔 w w w .x u e t u t u .c o m 第 l 期 覃荷瑛 ， 等 ： 界面过渡 区对再生混凝土抗氯离子渗透性能 的影 响 7 1 弃混凝土块具有孔 隙率大、 密度低 、 压碎指标值高、 吸水率高等特点； 在生产为再生粗骨料的过程中， 其 表 面和 内部产 生 了较 多 的裂 纹 ； 界 面过 渡 区是 混 凝 土中的薄弱环节 ， 在很大程度上决定着混凝土 的强 度及耐久性性能。在研究混凝土材料不同尺度上的 性能 、 缺 陷以及相 关 机 制 时 ， 可采 用 微 观 尺 度 、 细 观 尺度和宏观尺度等不同的尺度方法。混凝土中氯离 子渗透系数往往是骨料分布密度的函数 ， 对混凝 土抗氯离子渗透性能的分析更关键的还应该从其细 观结构人手 ， 结合理论 和试验进行研究。大量的研 究结果表明， 与普通混凝土相比， 再生混凝土较强度 低 、 弹性 模 量 小 、 耐 久 性 差 I 9 。 混 凝 土 中 的水 泥 基、 粗骨料及界面过渡区此三相以往的研究表明， 将 矿物掺合料尤其是硅灰掺人混凝土 ， 利用其形态效 应、 填充效应 、 火山灰效应 ， 可改善混凝土 的各种性 能 。本 试 验 研 究 从 细 观 尺 度 出发 ， 在 水 泥 砂 浆 ( 分别掺和不掺硅灰 ) 中植 入规则 的天然粗骨料 和 再生粗骨料 ， 制造出不 同的界面区长度和不同骨料 横截面面积 ， 以研究混凝土中粗骨料和水泥砂浆之 间的界面过渡区对普通混凝土和再生混凝土的抗氯 离子渗透性影响规律， 以及矿物掺合料硅灰对界面 过 渡 区的改善 。 l 原材料及试验方案 1 1 原材料 粗骨 料 ：采用 天然 碎石 为普 通混 凝 土试 块 的粗 骨料 ； 将 实验室 中废 弃 的钢 筋 混凝 土板 破 碎 后 得 到 的混凝土碎块， 进行人工清洗和筛分分级 ， 使其级配 良好 ， 作为再生粗骨料。细骨料采用天然河砂 ， 细度 模数 2 8 0 ， 级配 良好。骨料的基本性能见表 1 。 表 1 骨料的基本 性能 Ta b l e 1 Th e b a s i c p r o p e r t i e s o f a g g r e g a t e s 水 泥 ：普 通 硅酸 盐 水 泥 4 2 5 。其 3 ， 2 8 d的抗 压强度和抗折 强度分 别为 1 9 5 、 4 5 5和 4 5 、 8 0 MP a ， 比表面积 3 1 2 m k g ， 标准稠度用水量 2 6 5 。 矿物掺和料采用武汉新必达微硅灰有限公司生产 的 N R 9 4 0级硅粉 ， 其比表面积为 1 9 5 0 0 m k g ， 密度为 2 2 6 g c m 。 1 2试验 方 案 1 2 1试验 方 法及 原理 本文采用快速氯离子渗透性试验方法测试试块 的抗氯离子渗透性能， 其试验过程如下 ： 按标准的养 护条件将试件养护至 2 8 d龄期后 ， 切成 5 0 m m ( 厚 度 )1 0 0 am( 直径) 的圆柱体， 放在真 空饱水机进 行饱水 ， 而后将 试 件 固定 在分 别盛 有 浓 度 为 0 3 mo l L N a O H溶液和 3 0 N a C 1 溶液的两溶液池之 间， 对两溶液池进行持续时间为 9 h 、 电压为 2 4 V的 外加 直 流 电场作 用 。在 通 电 过 程 中 ， 每 1 mi n记 录 一 次 电流 。通 过 电流 一时 间 函数 曲线 计算 出总 电通 量。再利用硝酸银溶液显色法测试试件的氯离子渗 透深度， 试件中氯离子在渗透系数利用 N e r n s t P l a n k 方程获得 ， 如式( 1 ) 所示。 D ： ( 1 ) l z l FE t 、 式 中： D： 试件的渗透系数 ；Z： 取值 一1 ( 氯离子电 价 ) ； F： 9 6 4 81 0 C m o l ( 法拉第 常数 ) ； E： 电场 强度， E=( U一 2 ) L； 其中U为外加电压( 2 4 V ) ； 为试件长度 ( 5 0 m m) ； R： 8 3 1 4 J ( mo l k ) ( 气 体常数 ) ；T： 绝对温度 ； d： 渗透深度 ； ： 辅 助变 量 ， 由式 ( 2 ) 计 算求 得 ： 一 南 erf -。( 一 ) 式中： c d为 自由氯离子浓度值 ， 一般取值 0 0 7 mo l L ； C 。： 溶液中自由氯离子浓度值。 1 2 2 砂浆及母体混凝土的试块制作及试验 砂浆的抗氯离子渗透性试验分为纯水泥砂浆以 及用 8 的硅 灰 等 量替 代 水 泥 的 砂浆 两 种 ； 砂 浆 和 再生粗骨料母体混凝 土的抗氯离子渗透性试验按以 上试验过程进行 ， 其配合 比及试验结果见表 2 。 1 2 3界面区的抗氯离子渗透性试验 为 了测 出混 凝 土 ( 含再 生 混凝 土 ) 的粗 骨 料 与 表 2 砂浆的配合 比及试验结果 T a bl e 2 Mi x d e s i g n an d t h e t e s t r e s u l t s o f mo r t a r s p e c i me n 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 第 1 期 覃荷瑛 ， 等 ： 界面过渡 区对再生混凝 土抗氯离子渗透性能 的影响 7 3 相关 系 数 r =0 7 5 8 3 ， 根 据 式 ( 3 ) ， 得 D = 1 2 3 0 1 0一 m s， D， h =3 1 6 1 0一 “ms ； L a r bi _ I 1 和 S c r i v e n e r 等分别利用半定量 x射线衍射、 背射 图像技术得到混凝土的界面过渡区厚度约为 4 0 m 和 5 0 m； Y a n g 计算得到界面过渡区厚度同样约 为 5 O m。本文界面 区厚度采用 5 0 m， 则计 算出 界面区渗透系数为： D， =6 3 2 0 01 0 m s ， 约是 砂浆渗透系数的 5 8倍。拟合的结果见表 3和图 2 。 三1 2 1 1 。 7 蠢 碡 图 2 NC系列试块砂浆含量、 界 面 区长度和渗 透系数的关 系 Fi g u r e 2 Re l a t i o n s hi p a mo n g mo r t a r c o n t e nt ， l e ng t h o f I TZ a n d c h l o r i d e d i f f u s i o n c oe ffi c i e n t o f NC s e r i e s s pe c i 一 2 2 R C 系列 试 块 对砂浆为纯水泥砂浆、 规则骨料为再生粗骨料 的 R c系列试块 的实验 数据进行拟合 ， 将式 ( 3 ) 变 为 ： D c + ( O m - O a ) + ( D I - D a ) A I ( 5 ) 根据表 3的实验数据 ， 拟合为 ： 。 。 = ( 6 0 5 “ 5 + 3 0 2 0 la ) 1 0 m S ( 6 ) 相关系数 r = 0 7 8 5 9 ， 依据式 ( 5 ) 得 D = 6 0 5 1 0 m s ， D =1 3 5 61 0 m s ， ( D， 一D 。 ) h =2 3 71 X 1 0 m s 。 以往 的研究 成 果 ， 表 明 ， 再 生混 凝 土 的界 面 区厚度比天然骨料混凝土厚度稍大 ， 约为 6 0 m， 本 文取 6 0 Ix m， 计算得到的界面区渗透系数为 ： D， = 3 9 5 7 7 21 0 m s ， 约 是砂 浆 渗透 系 数 的 2 9 0 倍 ， 约为天然骨料混凝 土的界面 区渗透 系数 的 6 3 倍 。拟合的结果见表 3和图 3 。 2 3 RS i系列试块 对砂浆为水泥砂浆 + 8 的硅灰等量替代水泥、 规则骨料为再生粗骨料的 R S i 系列试块的实验数据 E 昌 一 x 峨 蛔 魁 键 图 3 R C系列试块砂 浆含量 、 界面 区长度和渗透 系数的关 系 F i g u r e 3 Re l a t i o n s h i p a mo n g mo r t a r c o n t e nt ，l e n g t h o f I T Z a n d c h l o r i de di ffu s i o n c o e ffi c i e n t o f RC s e r i e s s p e c i m en 进行拟合 ， 依据表 3的实验数据和式 ( 5 ) 进行拟合 ： Dc =6 1 6 + 5 2 2 + 4 85 a ) 1 0 m s ( 7 ) 相关系数 r = 0 7 2 6 9， 依据式( 5 ) 得 D 。=6 1 6 1 0一 m s ， Dm=1 1 3 81 0 一 m s ， ( D， 一D 口 ) h ： 3 8 11 0 m s ； 拟合 的结果见表 3和图 4所示。 图 4 R S i 系列试块砂 浆含量 、 界面 区长度和 渗透 系数 的关 系 F i g u r e 4 Re l a t i o n s h i p a mo n g mo r t a r c o n t e nt ，l e n g t h o f I T Z a n d c h l o r i d e d i f f u s i o n c o e ffi c i e nt o f RSi s e r i es s p e c l m en 前期研究成果表明 ， 掺有硅灰的再生混凝土 在较 大程 度上改 善 了界 面过 渡 区 的性 能 ， 减 小 了界 面过渡区的厚度 ， 因此本文对于 R S i 系列试块 ， 界面 过 渡 区的 厚度 同样 取 为 5 0 I x m， 计 算 得 到 的 界 面 区 渗透系数为： D， =7 6 2 0 01 0 m s ， 约是砂浆渗 透系数的 6 6倍； 与天然骨料混凝土的界面区渗透系 数 接近 。 比较 N C和 R C两 系列 试块试 验 结果 可知 ， 对再 生混凝土而言， 其粗骨料 与砂浆之 间界面过渡区的 氯离子渗透系数比天然骨料混凝土界面过渡区的氯 学兔兔 w w w .x u e t u t u .c o m 7 4 公路工程 4 1卷 离 子 渗透 系数要 大 的 多 ， 主要 原 因是 再 生 骨料 表 面 和内部一定量的旧砂浆造成的高吸水率在再生混凝 土拌 合时 吸水 较多 ， 使得 界 面过 渡 区结构 疏松 ； 再者 再生混凝土的界面过渡区易产生 的微裂缝经扩展后 贯穿 ， 为 氯 离 子 的 渗 透 提 供 了 捷 径 。O t s u k i 、 P o o n 1 6 等人 利 用 扫 描 电 镜对 再 生 混 凝 土 的界 面 微 观结 构进 行观 测 ， 发现 再 生混 凝 土 比天 然 骨 料 混凝 土的界面结构薄弱 ， 其界 面的水化产物形状不规则 且疏松多孔、 粘结较差 ， 有较多的微裂缝产生并扩展 贯穿 ， 为氯离子等有害化学物质的渗透提供了捷径 ， 从而导致混凝 土抗渗性严重 下降。董芸 等利用 各 种 微细 观观 测手段 发 现混凝 土 界 面过渡 区中有着 易贯穿的微裂缝、 高孔隙率 、 高钙硅比的水化产物以 及 呈 优先 取 向的氢 氧 化 钙 晶 体 ， 是 混 凝 土 中的 薄弱 环 节 ， 对混 凝 土 的强 度 及 耐 久 性 有很 大 的影 响 。后 而活性掺和料硅灰掺人到混凝土中， 因其具有火 山 灰效应和密实填 充效应。在很 大程度上 降低孔隙 率 ， 减 小水 化产 物 的钙硅 比 ， 从 而 改善 再生 混凝 土 的 界面结构 ， 使其抗氯离子渗透性能增强。 3 结 语 从细观角度分析 ， 混凝 土由水泥基、 粗骨料 以及二者之间的界面过渡区三相组成 ， 此三相中， 界 面过渡区是混凝土抗氯离子渗透性 能最薄弱环节。 天 然 骨料混 凝 土界 面过 渡 区的渗 透 系数为 其水 泥砂 浆 渗 透系数 的 5 8倍左 右 ； 再 生 骨料 混凝 土 界面 区 的 渗透系数为其水泥砂浆渗透系数的 2 9 0倍左右。 因再 生 混凝 土 的界 面 过 渡 区结 构 疏松 以及 其易产生的微裂缝经扩展后贯穿， 为氯离子的渗透 提供了捷径， 从而导致再生混凝土的抗氯离子渗透 性 能 比天 然骨 料 混凝 土差 。从 试验 结 果 可知 ， 再 生 混凝土界面过渡 区的氯离子渗透系数约为天然骨料 混 凝 土 的 6倍 。 活性掺和料硅灰能改善再生混凝土的界面 结构 ， 使其抗氯离子渗透性能增 强。文 中利用 8 的硅灰等量替代水泥 ， 能在很大程度减小再生混凝 土界面过渡区的氯离子渗透系数 ， 其值接近天然骨 料混凝土的界面渗透系数。 参考文献 1 Y a n g C C，S U J KAp p r o x i ma t e mi g r a t i o n c o e f f i c i e n t o f i n t e r f a c i a l t r a n s i t i o n z o n c a n d t h e e f f e c t o f t h e a g g r e g a t e c o n t e n t o n t h e mi g r a t i o n c o e ff i c i e n t o f mo r t a r J C e me n t a n d C o n c r e t e Re s e a r c h， 2 0 0 2， 3 2( 1 0)： I 5 5 9 i 5 6 5 2 罗伯光 ， 覃荷瑛矿物掺和料对再 生混凝 土抗 氯离子 渗透性 能 的影 响研究 j 公路工程 ， 2 O l 4 ，3 9 ( 5 ) ： l 1 4一l I 8 3 Ot s u k i N ，Mi y a z a t o S ，Y o d s u d j a i WI n f l u e n c e o f r e c y c l e d a g g r e g a t e o n i n t e rfa e i a l t r a n s i t i o n z o ne， s t r e n g t h， c h l o r i d e， p e n e t r a t i o n a n d c a r b o n a t i o n J J o u r n a l o f Ma t e r i a l s i n C MI En g i n e e r i n g ，2 0 0 3 ， 1 5 ( 5 ) ： 4 4 34 5 1 4 薛建 阳， 罗峥 ， 元方成 ， 等再生混凝土力学性 能及耐久性能试 验研究 J 工业建筑 ， 2 0 1 3 ， 4 3 ( 1 0) ： 9 1 9 6 5 Go k c c A ，N a g a t a k i S ，S a e k i T ，e t a 1 I d e n t i f i c a t i o n o f f r o s t s us c e p t i b l e r e c y c l e d c o n c r e t e a g g r e g a t e s f o r d u r a b i l i t y o f c o n c r e t e J C o n s t r u c t i o n a n d B u i l d i n g Ma t e r i a l s ， 2 0 1 1 ， 2 5 ( 5) ： 2 4 2 62 4 31 6 霍艳华 ， 毛添钿 ， 熊进 刚再生粗骨料 混凝土 耐久性试 验研究 J 四川建筑科 学研究 ， 2 0 1 2， 3 8 ( 2) ： 1 9 11 9 4 7 K o u S C ，P o o h C S L o n g t e r m me c h a n i c a l a n d d u r a b il i t y p r o p e r t i e s o f r e c y c l e d a g g r e g a t e c o n c r e t e pr e p a r e d wi t h t h e i n c o r p o r a t i o n o f fl y a s h J C e m e n t& C o n c r e t e C o mp o s i t e s ， 2 01 3，3 7( 3)： 1 21 9 8 T h o m a s C ，S e t i 6 n J ，P o l a n c o J A ， e t a 1 D u r a b i l i t y o f r e - c y c l e d a g g r e g a t e c o n c r e t e J C o n s t r u c t io n a n d B u i l d i n g Ma t e r i a l s ，2 0 1 3 ， 4 0 ( 3 )： 1 0 5 41 0 6 5 9 肖建庄 ，李佳彬再生混凝 土的抗 压强度 研究 J 同济大 学学报 ( 自然科学版 ) ， 2 0 0 4 ( 1 2 ) ： l 5 5 81 5 6 1 1 O 罗伯光 ， 覃荷瑛矿物掺和料对再生 混凝土 力学性 能的影响 J 中外公路 ，2 0 1 4， 3 4( 2 ) ： 2 6 8 2 7 3 1 1 L a r b i J AT h e c e me n t P a s t e a g g r e g a t e i n t e rf a c e z o n e i n C O n e r e t e D D e l f t ： De l f t U n i v e r s i t y P r e s s ，1 9 9 1 1 2 S c r i v e n e r K L ，B e n t u r A ， P r a t t P L Q u a n t i t a t i v e e h a r a e t e r i z a t i o n o f t h e t r a n s i t i o n z o n e i n h i g h s t r e n g t h c o n c r e t e s J A d v a n c e i n C e me n t R e s e a r c h ，1 9 8 8， 1 ( 4 ) ： 2 3 0 2 3 7 1 3 Y a n g C C E f f e c t o f t h e p e r c o l a t e d i n t e r r a c i a l t r a n s i t i o n z o n e o n t h e c h l o r i d e mi g r a t i o n c o e ff i c i en t o f c e me n t b a s e d ma t e r i a l s J Ma t e r i a l s C h e mi s t r y a n d P h y s i c s ， 2 0 0 5( 9 1 ) ： 538 5 44 1 4 T h o ma s M D A ，B a mf o h P B Mo d e l i n g c h l o r i d e d i ff u s i o n i n c o n c r e t e e f f e c t o f fl y a s h a n d s l a g J Ce me n t a n d C o n c r e t e Re s e a r c h ，1 9 9 9( 2 9 ) ： 4 8 7 4 9 5 1 5 Y a n g CC ， C h o S W T h e r e l a t i o n s h i p b e t we e n c h l o r i d e mi g r a t i o n r a t e for c o n c r e t e a n d e l e c t r i c a l c u r r e n t i n s t e a d y s t a t e u s i n g t h e a c e e l e r a t e d c h l o r i d e mi g r a t i o n t e s t J Ma t e r i a l s a n d S t r u c t u r e ， 2 0 0 4 ， 3 7 ( 7 )： 4 5 64 6 3 1 6 P o o n C S ， S h u t Z H ， L a m L E f f e c t o f mi c r o s t r u e t u r e o f I T Z o n c o mpr e s s iv e s t r e n g t h o f c o n c r c t e p r e p a r e d wi t h r e e y c l c d a g g r e g a t e s J C o n s t r u c t i o n a n d B u i l d i n g Ma t e r i a l s ， 2 0 0 4， 1 8 ( 6 ) ： 4 6 1 4 6 8 1 7 董 芸， 杨华全 ， 张亮 ， 等 骨料 界面特 性对混 凝土 力学性 能 的 影 响 J 建筑材料学报 ， 2 O 1 4， 1 7 ( 4 ) ： 5 9 8 6 0 5 学兔兔 w w w .x u e t u t u .c o m
