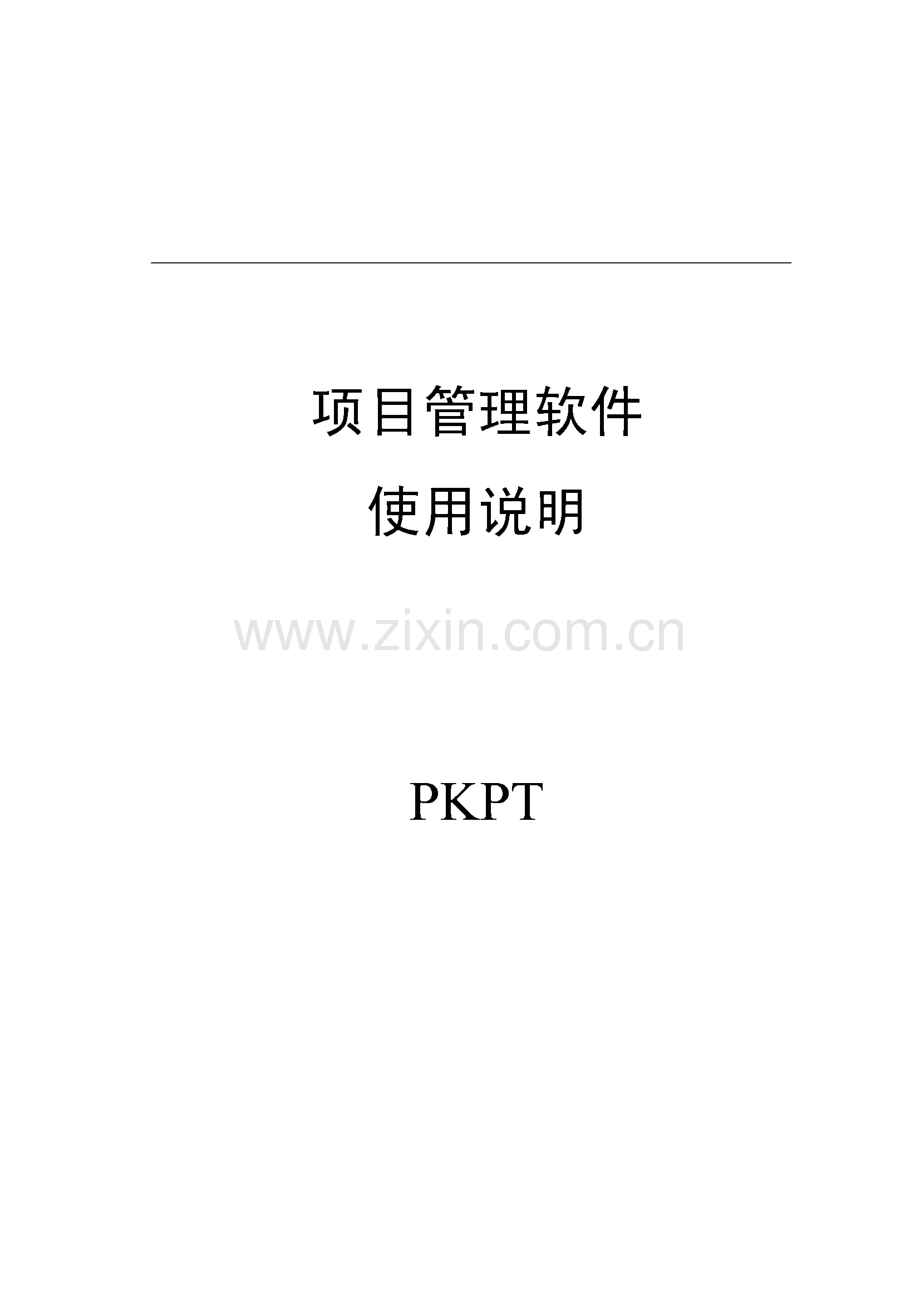

PKPM系列之-PKPT项目管理软件使用说明.pdf

项目管理软件 使用说明PKPTP KP M施工系列软件项目管理目录第一章功能简介.1一.功能及特点.1二.操作流程.2第二章系统安装.4.运行环境.4二.系统安装.4三.本书约定.10第三章主界面及各功能模块.11-文件F.12二.工作T.13三.图表P.14四.资源需要量Y.16五.控制C.16六.进度A.17七.设置S.17八.系统维护M.18九.窗口W.18十.帮助H.19第四章工程及设置.20.工程.20二.设置.29第五章工作.39P KP M施工系列软件 项目管理一.基本信息.40二.定额.42三.工程量.48四.搭接关系.51五.资源.54六.成本.57七.施工部位.58八.质量、安全.59第六章横道图60.从概预算生成工序.62二.从施工模板导入工序.64三.从其它工程导入工序.69四.增加.71五.删除.72六.复制.75七.剪切.75八.粘贴.75九.合并.76十.降低大纲级别.78十一.上升大纲级别.81十二.参数查阅修改.81十三.组织流水施工.82十四.子网浏览.88十五.划分施工层.89十六.搭接关系.93十七.调整计划持续时间.95十八.调整强制时间.96IIP KP M施工系列软件 项目管理十九.调整横道图时间标尺.97二十.带资源图的横道图.98二十一.存图及打印（预览）.100第七章双代号网络图.104进入双代号网络图.104二.双代号网络图的图形操作.105三.双代号网络图的图形设置.111四.查找.119五.增加、删除工作.120六.自动布图.125七.带资源的双代号图.125八.打印及打印预览.126九.设置不同的时间段.127第八章单代号网络图.131一.进入单代号网络图.131二.单代号网络图的图形操作.132三.单代号网络图的图形设置.140第力童洛源图 144进入资源图.144二.资源图的图形操作.145三.资源图图形参数设置.148四.资源图的打印及打印预览.149第十章资源需要量计划.151一.资金需要量计划.151二.劳动力需要量计划.152IIIP KP M施工系列软件 项目管理三.主要材料需要量计划.152四.施工机械需要量计划.153五.设备需要量计划.153六.半成品需要量计划.153七.构件需要量计划.153八.生成材料汇总表.154第十一章网络优化.156一.工期优化.156二.资源有限工期最短优化.157三.工期固定资源均衡.159四.工期成本优化.161第十二章进度控制.163一.施工作业计划.163二.进度分析.164三.进度资源计划.165四.进度报表.168五.显示前锋线.171六.计划施工分析.174第十三章成本控制施工项目成本.175二.成本计划.176三.成本分析.179第十四章质量保证和控制.189一.质量预控.189二.通病治理.190IVP KP M施工系列软件 项目管理第十五章WBS.191.WBS作业包.191二.WBS结构图.193第十六章系统维护 施工模板维护.195二.定额网络维护.200产品技术支持.209P KP M施工系列软件项目管理第一章功能简介施工项目管理软件是施工管理的核心模块，该软件具有很高的集成性，行业上可以和 设计系统集成，施工企业内部可以同施工预算、进度、成本等模块数据共享。该软件是以 建设工程施工项目管理规范为依据进行开发的，首先该软件采用网络计划技术实现施 工进度计划及成本计划的编制，软件提供了多种划分施工工序的方法，既可以自动读取建 筑工程的预算数据，结合施工企业定额库，生成带工程量和资源的施工工序；也可通过施 工工艺模板库生成施工工序，该模板库可由用户修改维护，若有预算数据，生成的工序自 动带工程量和资源；还可通过其它类似工程导入生成施工工序。生成各类资源需求量计划、成本降低计划，施工作业计划以及质量安全责任目标，其次在项目过程控制方面，软件通 过多种优化、流水作业方案、进度报表、前锋线等手段实施进度的动态跟踪与控制，利用 偏差控制法、国际上通行的赢得值原理及现场成本的记录进行成本的动态跟踪与控制，通 过质量测评、预控及通病防治实施质量控制，利用安全知识库辅助实施安全控制，同时软 件具有现场、合同、信息管理功能。项目经理利用该软件可以大大提高企业的管理水平，增强企业的竞争力。功能及特点按照项目管理的主要内容，实现了四控制（进度、质量、安全、成本），三管理（合同、现场、信息），一提供（为组织协调提供数据依据）的项目管理软件。项目管理软件采用树型结构的方式对项目进度计划文件进行管理。提供了多种自动建立施工工序的方法。根据工程量、工作面和资源计划安排及实施情况自动计算各工序的工期、资源 消耗、成本状况，换算日历时间，找出关键路径。可同时生成横道图、单代号、双代号网络图和施工日志。具有多级子网功能，可处理各种复杂工程，有利于工程项目的微观和宏观控制。-1-P KP M施工系列软件 项目管理具有自动布图，能处理各种搭接网络关系、中断和强制时限。自动生成各类资源需求曲线等图表具有所见即所得的打印输出功能。系统提供了多种优化、流水作业方案及里程碑功能实现进度控制。通过前锋线功能动态跟踪与调整实际进度，及时发现偏差并采取调整措施。利用三算对比、国际上通行的赢得值原理进行成本的跟踪与动态调整。对于大型、复杂及进度、计划等都难以控制的工程项目，可采用国际上流行的“工作包”管理控制模式。可对任意复杂的工程项目进行结构分解，在工程项目分解的同时，对工程项目 的进度、质量、安全、成本目标等进行了分解，并形成结构树，使得管理控制清 晰、责任目标明确。利用严格的材料检验、检测制度、工艺规范库、技术交底、预检、隐蔽工程验 收、质量预控专家知识库进行质量保证；统计分析“质量验评”结果，进行质量 控制。可编制月度、旬作业计划、技术交底，收集各种现场资料等进行现场管理；.操作流程如下图所示，项目管理系统的主要操作步骤可以划分为：建立施工进度、成本计划 今调整、修改计划令各种图表玲进度控制令成本控制令质量控制令安全控制。-2-P KP M施工系列软件项目管理项目管理功能及流程图-3-P KP M施工系列软件项目管理第二章系统安装运行环境 主机586以上微机，为提高速度建议使用主频为166MHz以上微机 操作系统中文 Windows 95 中文 Windows 98 或中文 Windows N T 内存最低32MB,为提高速度建议增设到64MB以上 硬盘最低30MB左右的可用空间 鼠标普通2按钮鼠标及3按钮鼠标 打印机支持中文Windows 95、中文Windows 98或中文Windows N T下的所有打印机系统安装1.将光盘放入光驱后，安装程序自动运行，或以手动方式运行光盘中install子目录下 的setup应用程序，运行后将显示下图画面：-4-P KP M施工系列软件/目管理2.用鼠标点击“是”后显示下图画面:InstallShield WizardPKPM系列施工管理与施工技术CM1S软件正准备 InstallShield(R)向导,它将指导您完成设置安装程序.请等候.，6IIIIIIIIIIIIIIIIIIIIIIIII-5-P KP M施工系列软件项目管理PKPM系列一施工营理与苗工技术软件Setup凶欢迎使用PKP系列一一苞工管理与施工技术教 件 Ins tallShi eld VizardIn s tallSh ieldfr)Wizard 将在计算机中安装 PKFM系列施工管理与施工技术软件-若要继续，请单 击“下一步”.，一CE湖处匚I 取消3.点击“下一步”，出现下图画面:4.点击“是（Y）”，出现下图画面:-6-P KP M施工系列软件项目管理5.选取“单机版一一在当前计算机上安装，使用单机锁”，如果用户使用的是网络锁,也可以选择另外一个选项。6.选择软件安装路径：软件默认的安装路径是在C:P KP MS GGLBS ZZ路径下面,-7-P KP M施工系列软件 项目管理也可以通过“浏览”选择其它路径，点击“下一步”，进入以下画面：7.选择“2.用户自己选择所需安装模块”（您也可以选择“1.安装施工全部软件”）,点取“下一步”。-8-P KP M施工系列软件 项目管理8.选择要安装的施工定额库地区（注：可将所需的地区都选上，方便以后使用），选 择完毕，单击“下一步”，此时系统会自动安装。9.系统自动开始安装软件-9-P KP M施工系列软件 项目管理10.安装完成后，单击“确定”。11.最后，单击“完成”按钮，便完成了整个安装过程（注：安装完毕，应重新启动 计算机才能保证软件正常使用）o三.本书约定1）、单击 指按下鼠标左键；2）、右击 指按下鼠标右键；3）、双击 指连续快速按下鼠标左键两次;4）、当前工程指本次操作所打开的工程;5）、【】表示菜单项；6）-表示按钮。7）、本书中工序与工作为同义词-10-P KP M施工系列软件项目管理第三章主界面及各功能模块系统启动后，显不的主界面如下:图3-1主窗口主窗口中包括以下几个部分：主菜单：见下图，具体选项和功能在下面进行介绍。工具条：见下图，具体功能和用法在下面进行介绍。状态条：显示当前项目的有关信息。工作区：显示子窗口。-11-项目管理P KP M施工系列软件工具条:口百涉毒白It噩吧X/般翦囱|雷迪曜笛地羁&+0、图形另存为 文祥瘟式转换打印预览9 C trl+E图3-4表3-1：工程菜单功能描述:菜单命令功能新建项目在系统工作目录下新建一个项目-12-P KP M施工系列软件项目管理打开项目在指定目录创建或打开一个项目查找打开利用查询条件查找、打开一个项目保存项目立即保存当前已经打开的项目另存为将当前项目保存为另一个项目文件或工艺模板图形另存为将当前图形保存为EMF或WMF文件文件格式转换P roject9 8格式与P KP T格式的相互转换打印预览对图形进行打印及打印预览退出退出系统-工作T【工作】菜单主要用于工作的建立及各种编辑操作。在主菜单中单击【工作】菜单项,打开其子菜单（如图3-5）。从概预算生成工作从施工模板导入工作从其它工程导入工作噌加C trl+A删除 C tri+D翦切 C trl+Z复制 C trl+C版：葩陶崎上升知嬲别降低大纲级别参数查阅、修改 F9子闹树危.组织流水施工划分施工层 浏览资源图片标注图3-5-13-P KP M施工系列软件项目管理表3-2：工序菜单功能描述:菜单命令功能从概预算生成工作 从施工模板生成工作 从其它工程导入工作增加 删除 剪切 复制 粘贴 合并 上升大纲级别 降低大纲级别参数查阅、修改 子网浏览 组织流水施工 划分施工层 浏览资源 图片标注读取指定的概预算数据，自动生成带工程量和资源的工作 用选定的施工模板，可读取概预算数据，生成工作 将其它工程的工作导入到本工程中 增加（插入）一个新的施工工作 删除所选的施工工作将所选施工工作剪切并存入可粘贴工作集合 将所选施工工作复制到可粘贴工作集合将可粘贴工作集合中的工作粘贴至当前工程的指定位置 将两个或多个工作合并成一个工作将所选工作及其子工作上升一个大纲级别 将所选工作及其子工作降低一个大纲级别 查阅或修改当前工作的参数及资源等信息 打开当前工作所包含（属于）的子网 为所选工作组织流水施工，生成流水网络 为所选工作划分施工层，并按施工层生成新工作 打开浏览资源窗口在图表中插入、删除图片在图表中插入、删除、修改标注该子菜单也可以在横道图上单击鼠标右键以快捷方式获得。三.图表P【图表】菜单主要用于输出本工程的各种图表及对网络图进行优化。在主菜单中单击【图表】菜单项，打开其子菜单（如图3-6）。-14-P KP M施工系列软件项目管理刷新 F5放大 F7缩小 F8工作列表 C trl+I横道图单代号网络图双代号掰络图计算资源 F6资金使用状况图 人力使用状况图 机械进出场图 各工种进出场图 材料消耗状况图掰络优优,WBS结构图图3-6表3-3：图表菜单功能描述：菜单命令功能刷新刷新当前图表放大放大当前图表缩小缩小当前图表工作列表以表格方式显示当前工程工序信息横道图以横道图方式显示当前工程工序信息单代号图以单代号图方式显示当前工程工序信息双代号图以双代号图方式显示当前工程工序信息计算资源计算施工工序的资源资金使用状况图显示当前工程日期一资金需求状况图人力使用状况图显示当前工程日期一人工需求状况图机械进出场图以图形显示当前工程所需机械的进出场时及数量各工种进出场图以图形显示当前工程所需各工种的进出场时及数量材料消耗图显示当前工程日期一材料需求状况图-15-P KP M施工系列软件 项目管理网络优化对当前工程施工计划网络按四种方式进行优化：工期优化、资源有限工期最短优化、工期固定资源均衡优化和工期成本优化。WBS结构图打开WBS结构图四.资源需要量Y【资源需要量】菜单主要用于以表格的形式显示人工、材料、机械、资金情况（如图3-7）资金需要量计划 劳动力需要量计划 主要材料需要量计划 施工机械需要量计划 设备需要量计划 半成品需要量计划 构件需要量计划 生成材料汇总表图3-7五.控制C【管理控制】菜单主要用于本工程的成本、质量管理和控制（如图3-8）。成本计划成本分析赢余分析通病防治质量预控图3-8-16-P KP M施工系列软件 项目管理六.进度A【进度】菜单主要用于反映网络计划中各施工日期（段）的施工计划安排及任务完成 情况。在主菜单中单击【进度】菜单项，打开其子菜单（如图3-9）。作业计划 进度分析 进度资源计划 进度报表 计划施工分析 图3-9表3-4：进度菜单功能描述:菜单命令功 能作业计划根据施工计划，显示（打印）出指定日期范围内的施工工序。进度分析根据施工计划，显示施工工序的开始时间、结束时间、可宽限时间等。进度资源计划显示当前工程任选口期内的施工计划及资源计划。进度报表用于填写某一日期的完成工程量，并生成进度报表。计划施工分析用于填写计划施工分析七.设置S【设置】菜单主要用于设置工程的各种信息参数及对工程资源进行设置维护等。在主 菜单中单击【设置】菜单项，打开其子菜单（如图3-10）。项目信息资源设置日历编辑信息栏目选择图形参数图3T o表3-5：设置菜单功能描述:-17-P KP M施工系列软件项目管理菜单命令功能项目信息修改当前项目的基本信息资源设置设置当前项目的各资源属性日历编辑设置休息口期信息栏目设置用户可以选择横道图和信息列表上工序信息字段图形参数设置或修改与图形显示及打印有关的参数八.系统维护M【系统维护】主要用于维护一些系统资源。在主菜单中单击【系统维护】菜单项，打 开其子菜单（如图3-ll）o工艺模板维护定额一络维护图371表3-6：设置菜单功能描述:菜单命令功能工艺模板维护对工艺模板库进行增、删及修改等操作定额网络维护对网络的分部、分项工程及其与定额的联系进行编辑九.窗口W【窗口】菜单主要用于排列管理本工程打开的各个窗口。在主菜单中单击【窗口】菜 单项，打开其子菜单（如图3-12）。层叠O 横向平铺过 纵向平铺W图 3-12-18-项目管理P KP M施工系列软件表3-7：窗口菜单功能描述:菜单命令功能层叠将当前工程中打开的所有窗n在主窗n层叠显示横向平铺将当前工程中打开的所有窗口在主窗口横向平铺显示纵向平铺将当前工程中打开的所有窗口在主窗口纵向平铺显示十.帮助H【帮助】菜单主要为用户操作本系统提示帮助并显示本系统的一些其它信息。在主菜 单中单击【帮助】菜单项，打开其子菜单（如图3-13）。内容F1索引关于图3T3表3-8：帮助菜单功能描述：菜单命令功能内容打开本系统的帮助系统索引打开帮助索引，供用户查找帮助信息关于显示本系统的版权、版本等信息-19-P KP M施工系列软件项目管理第四章工程及设置.工程1-新建项目新建一个工程施工计划项目，并使之成为当前工程项目。操作方法：单击【文件】3【新建项目】（或单击工具栏中的“新建项目”按钮，或 按下C trl+N 键），打开新建项目窗口如图4-1所示。图4T 在“项目名称”栏输入项目名称，单击“确定”按钮，打开新建计划窗 口如图4-2所示。-20-P KP M施工系列软件项目管理图4一2 在“计划名称”、“计划代码”、“合同工期”、“间接费率”框内输入相应 的内容，并选择填入“计划开工日期”（计划开工口期默认为系统当前日期）。如果本项目有用P KP M-S T AT生成的概预算数据（P P K文件），就可以指 定概预算数据文件，这样以后生成工序时，就可以读取概预算数据，大大提高自 动化程度，如何读取概预算数据生成工序，请参阅工序操作一节。用户可以在概预算数据文件文本框中输入概预算数据文件，也可以用鼠标左键单击文 本框右边的按钮，弹出选取概预算数据文件的对话框如图4-3所示。选取正确的P P K文件 后，单击“确定”按钮则返回新建项目界面。这时，还需要输入与该概预算文件对应的施 工定额库文件（S GK文件）。-21-P KP M施工系列软件项目管理请选择PKPM叔预算文件2J2 为了便于输入定额工程量和资源，用户需要指定使用的施工定额库（SGK 文件）请选择PKPM施工定额库文件查找范围（D：|a）iib 3.囱H历史 桌面 我拿档 算 我自电脑 量 网上邻居1阿克苏98sgk 到阿勒泰98.sgk 向安徽2000土建定额sgk 叵白银2000土建.sgk 回北京1996市政.sgk 回北京2001预算定额6冰 回北京93预.sgk 回北京96概;.sgk 国北京九六安装定额,sgk 回北京九六水暖电定额,sgk 回博乐98.sgk回昌吉98.sgk 回定西2000土建.sgkJj勾墨煌2000土建.sgk 向福建98sgk 回甘矿2000土建.sgk 同甘肃96预.sgk 回广东2001定额.sgk 回广东2001土建.sgk 囱广东土建98sgk 同广西土建98sgk 到贵州土建98.sgk 同禾田98.sgk 匈合作2000土建.sgk 回河北98安装.sgk 回河北土建98sgk利河南2002安装.sgkW 河南 95.sgk回河南98安装,sgk国河南市政2002.sgk国河南土建2OO2,sgk 回黑龙江土建2OOO.sgk 回湖北2000土建.sgk 到湖北设备安装定额2OOO.sgk 同湖南土建99.sgk回吉林土建2OOl.sgk同吉林土建97.sgk同济南土建99sgk 画嘉峪关2000土建.sgk文件名（N）:r二1打开役）文件类型（D：1施工定额库文件（*.5 810二J取消/-22-P KP M施工系列软件图4一4项目管理 单击新建项目对话框中的“确定”按钮则在系统工作目录下创建项目文 件。单击“取消”则不创建新项目。注：令 如果在新建工程项目前已打开了其它工程，则新建项目时会将其关闭，新建项目确定后该新建工程项目就成为当前工程项目。令 新建计划时“计划名称”是必填项目，系统正是以它作为保存该工程项 目的文件名。新建项目或打开项目后，系统进入横道图界面，在这里用户可以单击鼠标右键弹出菜 单操作工序。用户可以随时通过工具条按钮或菜单进入单代号图或双代号图。2.打开项目打开一个已存在的工程施工计划项目，并使之成为当前工程项目。操作方法：单击【文件】3【打开项目】（或单击工具栏中的“打开项目”按钮，或按下C trl+O键），打开“打开已有工程”窗口如图4-5所示；图4-5打开项目-23-P KP M施工系列软件项目管理 展开目录找到所要操作的项目计划文件，单击选中；单击“打开”按钮便可将该工程项目打开，进入横道图界面。说明：计划文件（扩展名为.npl）,项目文件（扩展名为mpg）,其它格式的文件不能读取。令 当在指定的位置找不到该项目文件时，系统会提示是否创建该项目。如 果要创建，则创建项目文件的位置为刚才指定的位置。令 在文件类型中选择项目文件（扩展名为.npg）或者计划文件（扩展名 为.npl）,打开文件。一个项目文件中可以有多个计划文件，在项目文件中可以添 加计划文件，具体操作方法如下：令 单击【打开项目】菜单，在文件类型中选择npg文件，打开一个项目文 件，出现主窗口如图4-6:图4一6-24-P KP M施工系列软件项目管理令 在主窗口左侧有一个计划文件显示窗口，在窗口中单击右键，弹出【新 建计划】菜单，选中该菜单，系统弹出“新建计划对话框”如图4-2,输入各项参 数，点击“确定”即可。在某个计划文件上单击右键，弹出计划文件操作菜单如图4-7,用户可以对计 划文件进行各种操作。打开计划 新建计划 删除计划图4-73.查找打开查找并打开一个已存在的工程施工计划项目，并使之成为当前工程计划项目。操作方法：单击【文件】9【查找打开】（或单击工具栏中的“查找打开”按钮，或按下C trl+F键），打开“查找打开”窗口如图4-8所示；图4一8-25-P KP M施工系列软件 项目管理在右侧文件路径栏中选中要查找文件所在的范围，单击“查找”按钮，开始查找符合要求的文件，系统会将找到的文件列于下方，如图4-9所示图4一9 双击选中的文件，便可将该工程项目计划打开，进入横道图界面。4.另存项目单击【文件】9【另存为】菜单命令，出现如图4-10所示的二级菜单，它们分别可将 当前工程计划项目另存为工艺模板、其它工程文件或文本文件。工艺模板其它工程文件文本文件图 4一10（1）另存为工艺模板工艺模板是一系列根据不同施工工艺确定的且简化了的施工工序集合，它一般是各种 结构各种类型建筑或某一局部的比较经典的施工过程或步骤（下面有专门介绍）。如果用户-26-P KP M施工系列软件项目管理认为当前工作全部施工工序（或局部施工工序）的施工计划具有典型意义，那么就可以将 它们另存为工艺模板，以便在以后类似的工程项目计划中利用此模板快速用效地生成施工 工序。操作方法：如果要将局部施工工序另存为施工模板，请在横道图上选择它们（操作 见“横道图”）在图4-10所示的菜单中单击【工艺模板】菜单，打开另存为工艺模板 窗口如图4-9所示。图4T1另存为工艺模板从图4-11可见窗口分为两个页面：工程模板一将整个项目中的工序保存到模板库的“施工工程模板”中；工序模板一将当前选择的工序保存到模板库的“用户自定义模板”中。这两类模板的用途和使用方法各不相同（详见以下介绍）。系统会根据当前工序的选择状态自动确定应该保存为那类模板。在名称框内输入要保存的工艺模板的名称；也可以在已有模板名称列表 中单击某一已经存在的模板，此时另存为模板的名称便是该选中模板的名称。单击“确定”按钮，系统先检查用户所要保存的模板名称是否存在，如 存在会弹出如图4-12所示的对话框，询问用户是否用当前工序生成的模板将原有 模板覆盖？回答“是”用当前工序生成的模板将原有模板覆盖，回答“否”将保 留原模板工序，取消另存为工艺模板操作。-27-P KP M施工系列软件项目管理图 4-12保存为工程模板时，以后就可以在别的项目中“从工程模板导入工序”；保存为工序模 板时，就可以“从工序模板导入工序”。（2）另存为其它工程文件在图4T 0所示的窗口中单击【其它工程文件】菜单，打开另存为其它文件窗 口如图4-13所示。工程另存为保存在S）|印司画匐宣Ifiga.eglgs备 la回回回国文件名：|保存姮）保存类型（1）|项目讨划文件（*.n pl）三 取消图4T 3展开目录直至找到要另存为的文件待放的目录（操作方法见Windows有关书 籍）；在文件名框内输入要另存为的文件名；另存为文件的扩展名系统默认是“npl”，如果用户想保存成其它类型，还可打 开保存类型下拉列表框，选择要另存为文件的文件类型（扩展名）；单击“保存”按钮完成另存为其它文件操作，单击“取消”按钮则放弃另存为 其它文件操作。-28-项目管理P KP M施工系列软件注：将当前工程另存为一个其它文件，相当于备份当前项目。（3）另存为文本文件在图4-8所示的菜单中单击【文本文件】菜单，便可将当前工程的有关内容存为文本 文件（T xt格式，如图4-14所示），操作方法与上节介绍类似，请用户参阅上节有关内容。对保存的文本文件用户可使用记事本、写字板或Word等文字处理软件打开编辑。0 1.txt 一记事本文件圾）编辑搜索帮助:日日日日 矗工束工束 名工开结在R 程9划际际 工合安实实自八旬鼎鼎工程代号：计划工期：67 实际工期：0 最短工期：0200晔11月21日 1899年 12月 300 1899年12月3。日 1899年12月30日期期 方时日日日 续始始始 持开开开 划早划迟 1SS 序 工G202020tefete.33。结结结 早划迟 日取甘瓯期期期 日日日墙柱面一般抹灰20200011 月 21 日最短持续时间刻开始日期：200师11月21日；迟开始日期：2001车01月07日期期期 日日日 亘伺伺 75-斥-夕 1 士口士口士口 Z2-/2-72-最小工作面:均班定额:Q976.8862 16.0000 6,838.203 6.6700 m2 61 512GG坪12月11日 209012110 2GG1车G1月27日苣动力配备抹灰工J,13；辅助工,2,预算直接费：37,063.061126；装修工,1,2G0晔11月21日2。唯”月21日 26Gl车61月27日工序?T图 4-14设置1.项目信息如果建立项目时一，输入的项目信息不完整而想补充数据或要修改项目信息时，就可以 通过主菜单操作【设置】9【项目信息】，这时将显示出项目信息对话框（如图4-15所示）。-29-P KP M施工系列软件项目管理图47 5用户可以在各个文本框中修改或重新输入项目的各项信息，对于日期型的信息可以用 鼠标左键单击输入框右边的下拉按钮后选择正确的日期。修改概预算路径时，用户可以直接输入概预算路径，也可以用鼠标左键单击概预算路 径输入框右边的按钮选择概预算路径（参见新建项目）。当修改了概预算路径后，系统会重 新读取概预算数据。按【确认】保存退出后就可以重新“从概预算生成工序”，或以其它方 式与概预算数据绑定。按【取消】则不保存退出，认为刚才未作任何改变。注意：令 如果在新建工程时指定了概预算路径，且在生成工序时自动读取了概预 算之后，再在此更改概预算文件路径，可能会得不到想要的正确结果，因此在这 种情况下，建议重新运行“从概预算生成工序”或删除当前工程的所有工序然后 重新建立。2.资源设置单击【资源设置】菜单，打开资源设置窗口如图4-16所示。-30-P KP M施工系列软件项目管理查找工资遁设置查找资源：6资源编号C资源名称 画e黑色及有色金属.水泥玻瑞及制品*昧瓦灰.沙、石大理石、花岗石五金制品及金属加工件i焊接材料i煤炭及石油制品i油漆及化工材料橡胶及制品）塑料制品i石棉制品耐火材料i保温材料t其它铸铁管及零件i卫生用具、电管、电线件木材及制品编号 资源名称 单位 日最大限量市场单价上1015崎囿砖Q02m2内）1037红机5$1038兰机贷1039加气混凝土素块1040加气混凝土碎块1042墙面砖（0.02m2外）1043108*108*8-10 缸砖1044白锦砖（马赛克）1045色锦腺（马赛克）1048200*200*25水泥花砖1049无纸防水石膏保温板1050152*152*5白磁展1051108*1。8*5白磁砖1052白磁砖零件1053152*152*5色磁砖1054108*108*5色磁砖1055250*250*5。水泥方木m2块块m3m3m2块m2m2块m2块块块块块块0.000 32.590.000 0.230.000 0.210.000 93.480.000 42.540.000 30.420.000 0.180.000 12.490.000 17.930.000 0.430.000 28.540.000 0.440.000 0.240.000 0.260.000 0.580.000 0.410.000|确定 放弃图 4-16系统将工程中所用到的资源归纳为人工、材料、机械、设备、配比材料、间接费、其 它，共7种类型。每种类型中有若干具体的资源。用户可以在资源列表树单击某类资源名称，然后双击右边的资源，将弹出资源信息窗 口显示出该资源的有关参数：图47 7-31-P KP M施工系列软件 项目管理右边的复选框表示该资源在本工程中是否在进行考核。如果为非选中状态，则表示该 资源不需要考核，否则表示要考核。“日最大供应量”：是指当前资源在本工程的施工过程中每个工作日可供应的最大数 量，这个数据在是工程网络优化计算中的主要参考依据之一。如该资源的日最大供应量没 有限制,应填“0”。“市场价”：是指该资源的市场价格，它直接影响工程中每个工序的计划成本。“班制”：只对人工资源和机械设备资源起作用，它表示某种资源在施工过程中的施行 的工作班制，可选项有：一班、二班和三班。“结算方式”：表示某种资源在计算费用时的结算方式。可选项有：开始时结算、结束 时结算和按比例结算三种。“施工考核”：表示在当前工程中，是否对该资源进行考核，如果考核则可以画出该资 源的消耗使用图（或进出场图）并可在资源有限工期最短优化中对该资源进行限定优化，相反如果不考核则没有上述功能。资源设置的主要功能：1）为各具体的资源设置“日最大供应量”、“市场价”等参数；2）确定某资源在本工程中是否要进行考核；3）增加新的资源；4）删除本工程不再需要的资源。参数设置：在资源列表树中逐步展开资源类别，在右边的列表框中找到所要设置的 资源并双击鼠标左键。这时弹出窗口显示出该资源的各个参数值。单击所要修改的参数使其获得光标，然后在其中输入新值。另外还可对某些特定资源进行设置。在右边的资源列表中单击右键，弹出快捷菜单如图4-18所示增加 删除 剪切资图47 8-32-P KP M施工系列软件项目管理 增加新资源：在图4-18所示的快捷菜单中单击【增加】菜单，系统会为当前资源所属 的资源类别增加一种新资源；如图4-19所示。在右边的参数项内输入“编号”、“名称”、“单位”等参数。图 4-19 删除资源 逐步展开资源列表树找到所要删除的资源，并单击使其成为当前资源。在图所示的快捷菜单中单击【删除】菜单；出现如图4-20所示的提示对 话窗口，要求用户进一步确定是否真要删除当前资源。回答“是”将删除，回答“否”则取消删除操作。图 4-20-33-P KP M施工系列软件项目管理 如果要删除的资源已当前工程中被一个或多个施工工序使用，则会出现 如图4-21所示的提示对话窗口，要求用户进一步确定是否真要删除。如果回答“是”，则不仅要在资源列表中将该资源删除，而且还要在所用到该资源的工序中 将该资源删除，这样可能会导致一系列的变化，如各项费用的变化等等。所以用 户应该慎重！图 4-21注：有些资源不能被删除，如“综合人工”和“资金”等 资源移动（改变类别）用户有两种方法来改变某种资源的类别方法一：逐步展开资源列表树找到所要改变类别的资源，并单击使其成为当前资源。单击鼠标右键出现快捷菜单（如图4T 8所示）在快捷菜单中单击【剪切】菜单，将其剪下暂时存放于剪切缓冲区内；在列表树中找到所要改变的新类别资源（父资源或子资源均可），单击 使其成为当前资源；单击鼠标右键出现快捷菜单（如图4T 8所示）在快捷菜单中单击【粘贴】菜单，则原所剪下的资源将粘贴到该资源所 属的类别中，成为该类资源的一种资源。注意：a）剪切缓冲区一次只能存放一种资源，所示剪切和粘贴一次只能操作一个资源;b）剪切、粘贴只改变资源所属的类别，其它参数保持不变。c）如果剪切缓冲区尚有剪下但未粘贴的资源，再入剪切时会出现如图4-22-34-P KP M施工系列软件项目管理所示的提示对话框，如回答“是则原剪切缓冲区内的资源被删除。如果在本模 块退出时剪切缓冲区内仍有剪下未被粘贴的资源，则该资源也会被删除。d）系统资源不能被剪切。图 4-22方法二：逐步展开资源列表树找到所要改变类别的资源，并单击使其成为当前资源。按下鼠标左键不放，然后拖动鼠标到所要改变的新类别资源（父资源或 子资源均可）上，松开鼠标，便可改变其类别。资源查找查找资遮：门资源编号r资源名称 扃 卫图 4-23 有两种查找方法：按编号查找和按名称查找，用户可进行选择。在资源 设置窗口上部的文本框中输入要查找的内容，然后回车，系统即快速地找到与查 找内容相匹配的资源并定位显示。即使该资源所在的树没有打开也一样可找到并 定位。如是按资源名称进行查找的话，系统还支持模糊查找。即能找到所有资源名称中包括 要查找内容的资源。例如如在文本框中输入“水泥”后回车，系统首先找到第一个名称含 有“水泥”两字的资源并定位显示。如继续在文本框上按回车键，将依次往下查找。其它如果单击窗口底部的“放弃”按钮，则本次所有操作均无效，系统资源维持打开本模 块前状态，并退出本模块;-35-P KP M施工系列软件 项目管理如果单击“确定”按钮，则本次所有操作均被写入资源库，并根据资源的变化情况重 新计算各工序（如有的话）的相关参数，这一过程可能会要持续一段较长的时间，请用户 耐心等待。如果时间太长屏幕仍没有变化，才应怀疑故障问题。3.日历编辑为了体现工作过程中的休息，需要在日历中设置休息日期。单击【设置】今【日历编辑】菜单，打开定额日历编辑窗口如图4-24所示。休息日期有两种方式：周期性休息时间和非周期性休息日期。周期性休息在左下角“周休指定”中设置，系统以两周为一周期。例如，如果在“周 休指定”中指定本周星期二休息，则每隔2周（向前或向后）的星期二都休息，除非又特 别指定这一天不休息（工作日）。用户可以设置非周期性休息，直接指定某一天为休息日或 工作日，方法是在左上方的日历栅格中的某一日期上单击鼠标左键使它变为休息或不休息。红色表示休息，黑色表示不休息（工作）。按“确认”按钮则保存退出，所设置的休息日期会立刻生效，用户可以在横道图或双代号图上看到；按“复原”按钮则恢复到未设置休息 日期状态，即连续工作状态；“取消”则不保存退出，这次在“日历编辑”对话框中的所有工作时间带起 止|q=|12|13=|17图 4一24-36-P KP M施工系列软件 项目管理4.信息栏目选择对界面左侧区域范围内显示项目进行选择，具体显示项目如图4-25所示。设置时将需 要显示的栏目前打上“J”或将不需要的栏目前的“J”去掉即可。图 4-255.图形参数在本系统的各种图形的显示和打印中，用户可根据实际需要和自己的爱好对图形的时 间座标该度、表示形式及图形的颜色、显示的内容、纸张的大小、字体字形等进行设置。单击单击【设置】分【图形参数】菜单，打开图形参数设置对话框如图4-26所示。对话框中有六个页面，这六个页面分别列出了六个不同方面的参数信息，用户可选择 不同的页面不同的项目进行适当的设置。设置完成后单击“确定”按钮则设置有效并退出 设置对话框；单击”取消（关闭）”按钮则本次设置无效并退出设置对话框。-37-P KP M施工系列软件项目管理图 4-26注：令 不同的图形（横道图、单代号网络图、双代号网络图等）下，“参数设置”对话框内各页面的内容略有不同。在后面的各章节中有具体介绍。-38-P KP M施工系列软件项目管理第五章工作我们将建筑施工中的每个施工过程叫做工作。每个工作都有很多参数，这些参数决定（或影响）着这个工作的持续时间及性质。因此合理地设置工作参数显得相当重要。打开工作信息窗口如图5-1所示。图5-1从图中可以看出，施工工序信息窗口山八个页面构成:“基本信息”、“定额”、“工程量”、“搭接关系”、“资源”、“成本”、“施工部位”、“质量、安全”，这八个页面分别显示出该工 序八个方面不同的信息。如果当前工作的工作类型是“摘要工作”或“辅助工作”，则只显示“基本信息”、“搭-39-P KP M施工系列软件 项目管理接关系”、“施工部位”和“质量、安全”四个页面。如果当前工作的工作类型是“里程牌”，则只显示“基本信息”和“搭接关系”两个页面。令 注：有多种方式打开工序窗口，一般有两种常用方式：其一是在工序图像上双击鼠标左键，另一种方法是单击鼠标右键，弹出快捷菜单再在其中选择【参数查阅、修改】菜单。一.基本信息基本信息页面显示“工作类型”、“持续时间”、“完成率”、“自由时差”、“总时差”、
