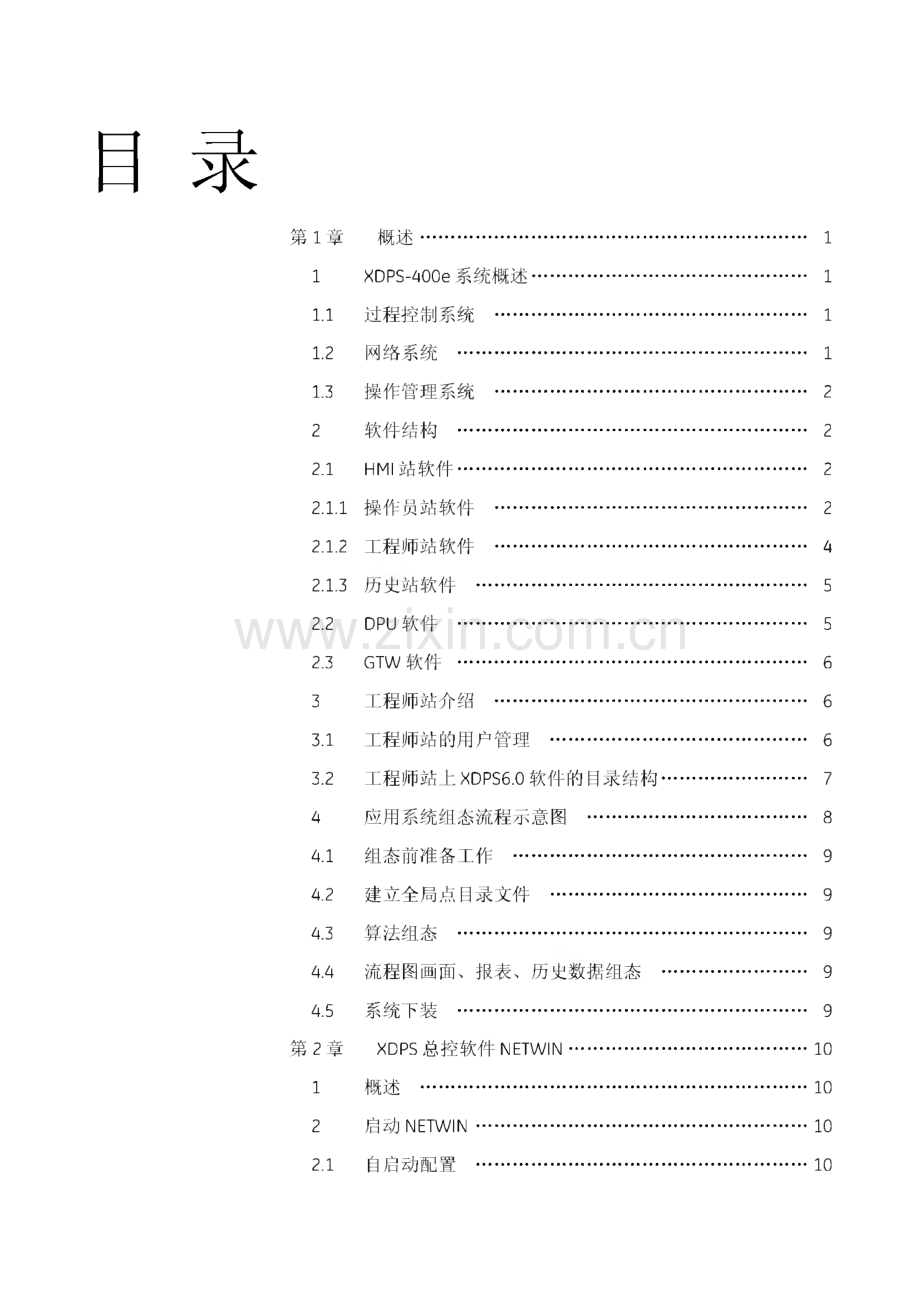

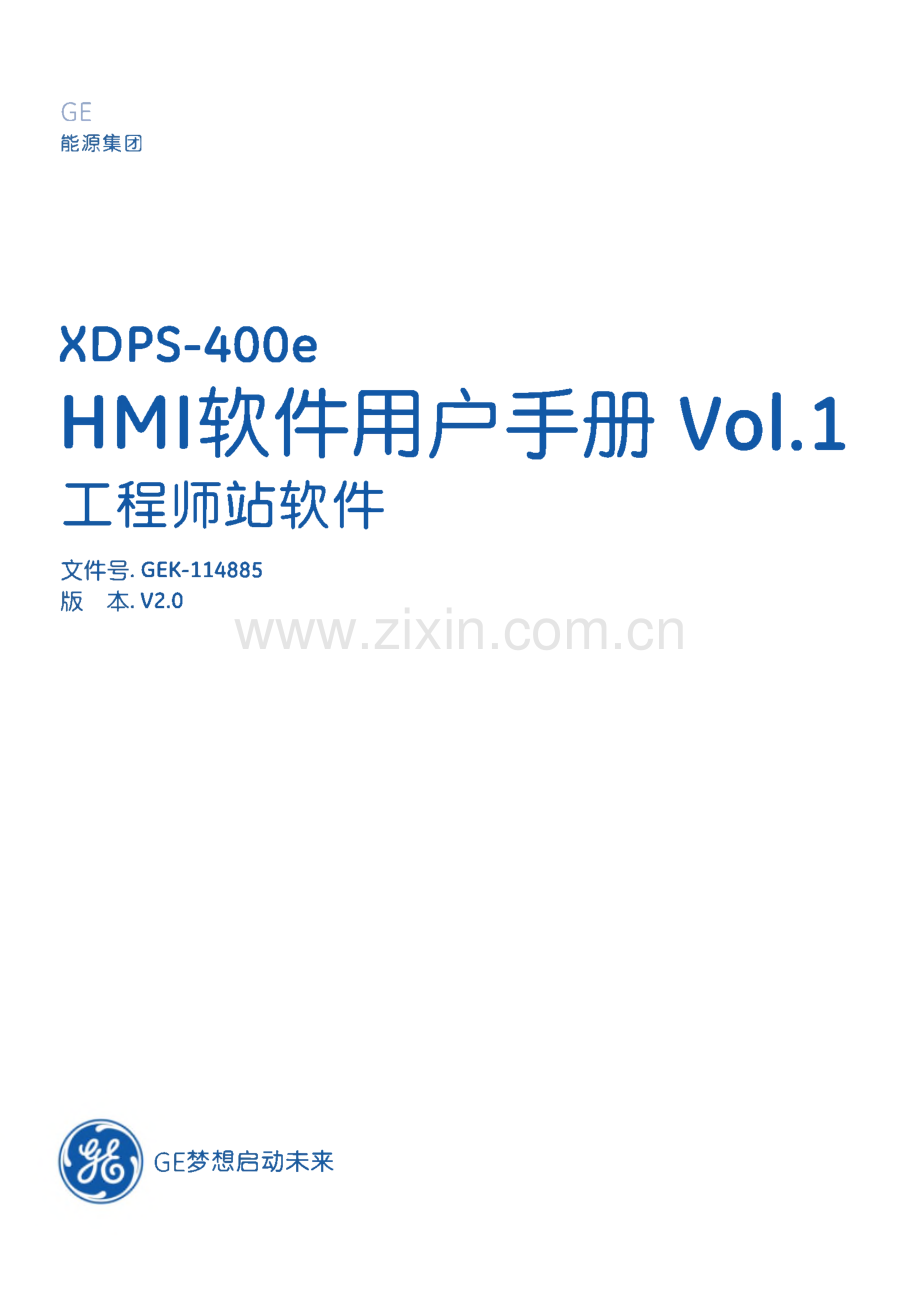

GE能源集团XDPS-400eHMI软件用户手册Vo l.l 工程师站软件文件号.GEK-114885版本V2.0GE梦想启动未来目录第1章 概述.11 X DPS-400e系统概述.11.1 过程控制系统.11.2 网络系统.11.3 操作管理系统.22 软件结构.22.1 HMI站软件.22.1.1 操作员站软件.22.1.2 工程师站软件.42.1.3 历史站软件.52.2 DPU 软件.52.3 GTW 软件.63 工程师站介绍.63.1 工程师站的用户管理.63.2 工程师站上X DPS6.0软件的目录结构.74 应用系统组态流程示意图.84.1 组态前准备工作.94.2 建立全局点目录文件.94.3 算法组态.944 流程图画面、报表、历史数据组态.945 系统下装.9第2章 X DPS总控软件N E TWIN.101 概述.102 启动 N E TWIN.102.1 自启动配置.102.2 手动启动N etWin.123 软件注册.134 N E TWIN功能简介.134.1 N E TWIN用户界面.1342 N E TWIN 的功能.16第3章 全局点目录.181 概述.182 组态方法.182.1 打开点目录文件.182.2 编辑点目录文件.203 点目录文件的格式.204 模拟点Ax记录格式.224.1 源节点号.2242 超时周期.224.3 测点名.2244 测点描述.224.5 特征字符.2246 测点单位.224.7 缺省显示打印格式.224.8 量程上限.224.9 量程下限.224.10 本地趋势收集时间.235 开关点 Dx记录格式.235.1 源节点号.235.2 超时周期.235.3 测点名.235.4 测点描述.235.5 特征字符.235.6。状态描述.235.7 1状态描述.235.8 本地趋势收集时间.236 全局点组定义文件的格式.246.1 测点组名.246.2 特征字过滤串.246.3 测点组描述.24第4章 DPU组态.251 概述.252 DPU组态软件用户界面.252.1 运行DPU组态软件.252.2 用户界面.262.3 软件外观.262.4 菜单功能.272.4.1 DPU（F）菜单.27242编辑（E）菜单.28243 工具（T）菜单.29244视图（V）菜单.31245帮助（H）菜单.332.5 工具条.333 DPU组态过程.353.1 DPU离线组态.353.1.1 新建DPU文件.353.1.2 打开DPU文件.363.1.3 创建DPU组态页.373.1.4 删除DPU组态页.373.1.5 算法组态.383.1.6 保存DPU文件.383.1.7 关闭DPU文件.383.2 DPU在线组态.393.2.1 连接 DPU.393.2.2 下装DPU组态.403.2.3 上装DPU组态.413.2.4 在线调试、修改DPU组态.413.2.5 保存DPU组态.423.2.6 关闭DPU连接.424 DPU算法功能块.434.1 概述.434.2 功能块的外观.434.2.1 控制算法功能块.43422 I/O 模块.444.2.3 Trend 模块.454.2.4 Text 模块.464.3 DPU组态中功能块的编辑.474.3.1 添加模块.47432删除模块.47433复制模块.47434功能块的自动页间引用.47435功能块参数修改.47436模块的连接.494.3.7 查找功能块.504.4 功能块的操作.514.4.1 强制功能块.51442操作功能块输出.525 页面编辑的视图变换.535.1 选择.535.2 缩放.535.3 平移.535.4 前一视口.535.5 全景.536 DPU 操作.546.1 DPU管理操作.546.2 DPU升级操作.577 DPU组态中需注意的几个问题.587.1 模块缺省值.587.2 执行序号.58第5章 图形生成系统.611 概述.611.1 图形生成软件简介.611.2 功能描述.612 使用说明.612.1 图形生成软件调用.612.2 图形生成软件组成及说明.613 菜单说明.633.1 文件.633.1.1 创建新文件.633.1.2 打开现有文件.633.1.3 打开1.22版图形文件.643.1.4 保存.643.1.5 保存为L22版图形文件.643.1.6 另名保存.643.1.7 设置背景图.643.1.8 删除背景图.643.1.9 设置图形属性.653.L10转换图库.663.L11 退出.663.2 编辑.663.2.1 撤销.663.2.2 重复.663.2.3 复制.673.2.4 剪切.673.2.5 拷贝.673.2.6 粘贝占.673.2.7 镜像.673.2.8 旋转.683.2.9 选择所有目标.683.2.10 册IJ除.683211快速编辑.683.3 显示.683.3.1 工具条.693.3.2 编辑条.693.3.3 状态条.693.3.4 调色板.693.3.5 图库.693.3.6 网格.693.3.7 设置网格.693.3.8 打开网格.693.3.9 缩小.693.3.10 放大.693.3.11 上次.693.3.12 全景.693.3.13 取景框.693.3.14 恢复.703.4 组.703.4.1 成组.70342打碎.703.5 排列.703.5.1 前面.703.5.2 背后.713.5.3 左对齐.713.5.4 垂直对齐.713.5.5 右对齐.713.5.6 上对齐.713.5.7 水平对齐.713.5.8 下对齐.713.5.9 自上而下.713510自左而右.713511 同宽.723.5.12 同高.723.5,13 等大小.723.6 工具.723.6.1 选择.733.6.2 直线.733.6.3 弧.733.6.4 多线.733.6.5 矩形.733.6.6 园角矩形.733.6.7 椭圆.743.6.8 多边形.743.6.9 字符串.743.6.10 位图.753.6.11 动态位图.763.6.12 动态指针.763.6.13 按钮.773.6.14 触摸区.773.6.15 趋势图.783.6.16 X-Y 曲线.803.6.17 报警.813.6.18 光字牌.813619检查测点.823.6.20 替换.823.7 属性.843.7.1 笔.853.7.2 刷子.853.7.3 字体.853.8 窗口.863.8.1 新窗口.863.8.2 层叠.863.8.3 平铺.863.8.4 按肖像排列.863.9 帮助.874 动态连接.874.1 动态编辑.874.1.1 增力口.884.1.2 修改.884.1.3 册 IJ 除.884.1.4 删除全部.884.1.5 移至开始.884.1.6 移至最后.884.1.7 上移一个.884.1.8 下移一个.884.2 动画连接类型.894.2.1 触摸连接.89422输出连接.974.2.3 颜色连接.101424其它连接.1055 图库的使用.1115.1 打开和关闭图库.1115.2 图库的使用.1115.3 图库中参数设置.1115.3.1 参数的定义.1115.3.2 参数的使用和修改.111第6章 系统诊断.1131 概述.1132 自检软件功能.1133 自检软件的使用和操作.1133.1 自检主画面调用.1133.2 程序窗口界面.1143.3 网络节点状态监测.1143.4 DPU 节点 I/O 状态.1153.5 I/O卡件上的通道状态监测和对应全局点.1163.5.1 以太网站控制卡（BC）.1173.5.2 模拟量输入卡（AI）.1183.5.3 模拟量输出卡（AO）.1183.5.4 开关量输入卡（DI）.1193.5.5 开关量输出卡（DO）.1203.5.6 脉冲计数卡(PI).1203.5.7 双回路控制卡(LC).1213.5.8 逻辑保护卡(LPC).1213.5.9 测速和超速保护卡(SDP).1223.5.10 阀门控制卡(VPC).1243.5.11 同期控制卡(SY N).1273512备用电源自投保护卡(BZT).1314 自检软件组成.1335 自检软件的配置和运行.1335.1 配置文件.1335.2 配置文件举例.133第7章 接口软件概述.1351 概述.1351.1 简介.1351.2 基于X DPS实时数据库接口的网关软件驱动.1352 ModBus(RTU)协议从站接口软件(串口).1352.1 概述.1352.2 硬件配置.1362.3 文件组成.1362.4 MODBUSZcfg配置文件说明.1362.4.1 配置文件说明.136242配置文件举例.1382.5 运行与调试.1403 Modb us(RTU)协议从站接口软件(TCP/IP).1413.1 简介.1413.2 硬件配置.1413.3 驱动程序.1413.4 X H_HB.IN I 配置文件.1413.4.1 配置文件举例.141342配置文件说明.1423.5 安装、运行步骤.1443.6 Modb us 地址表.1443.6.1 开关量.1443.6.2 模拟量.1453.6.3 操作点.1454 RTU 程序.1464.1 概述.1464.2 硬件配置.1464.3 马区动程序.14644 X HRTU.CFG配置文件说明.146441配置文件格式.146442配置文件说明.147443配置文件举例.14845 安装、运行步骤.1495 WRTOFILE 驱动程序.1505.1 概述.1505.2 硬件配置.1505.3 驱动程序.1505.4 WRTOFILE.CFG 配置文件.1505.5 数据文件说明.1515.5.1 Pointval.b in 二进制文件格式.1515.5.2 文本文件格式.1525.6 安装、运行步骤.1536 FTP GATE WAY 软件使用.1536.1 FTP系统简介.1536.2 硬件配置.1536.3 驱动程序.1536.3.1 X FTP.IN I配置文件说明.1536.4 数据文件.1556.4.1 二进制文件结构.155642文本文件结构.1566.5 安装、运行步骤.1577 X DPS向MIS系统数据库服务器写实时数据软件 1577.1 概述.1577.2 驱动程序组成.1577.3 数据库中表的结构.1577.3.1 模拟量表格式.1577.3.2 开关量表格式.1587.4 X Odb c.cfg配置文件说明.1587.4.1 配置文件.158742配置文件举例.1597.5 安装、运行步骤.1618 GPS同步时钟的接口软件.1618.1 概述.1618.2 硬件配置.1618.3 驱动程序.1618.4 X GPSTimer.cfg 配置文件说明.1618.4.1 配置文件举例.161842配置文件参数说明.1618.4.3 配置文件举例.1628.5 安装、运行步骤.163第8章 虚拟DPU.1641 概述.1642 功能.1643 虚拟DPU组成.1643.1 虚拟DPU的配置和运行.1643.1.1 配置文件.1643.1.2 运行.165第9章 常用程序命令行参数说明.1691 概述.1692 语法规则.1693 X List,AlmLst,AlmHis 命令行设置列表.1704 Trend命令行设置列表.1714.1.1命令中时间参数说明列表.1724.1.2参数说明列表.1725 举例.174安全标识AWarningIndicates a procedure or condition th at,if not strictly ob served,could result in personal injury or death.警示在某种环境或条件下，若不严格遵守就会造成人身伤害或危急 生命。Indicates a procedure or condition th at,if not strictly ob served,could result in damage or destruction of equipment.标识在某种环境或条件下，若不严格遵守就会造成财产损失或设备 损坏。AttentionIndicates a procedure,condition,or statement th at sh ould b e strictly followed in order to optimize th ese applications.提示必须严格遵从某项程序、条件或说明，从而达到最佳应用 效果。NoteIndicate an essential or important procedure or statement.提醒该程序或说明的重要性。Provides essential information th at is not normally defined in regularTl p use b ut form an experienced user.提供一个从经验而不是常规定义而来的有用信息。第1章概述1 XDPS-400e系统概述X PDS-400e系统可以分为三个最基本的组成部分：过程控制系统、网络系统和操作管理系统。系统结构如图1.1-1所示。图1.1-1 XDPS系统结构图1.1 过程控制系统X DPS过程控制系统包括过程控制站(DPS)、现场控制站(FCU)、通讯接口站(PIU)等。U过程控制站是X DPS-400e信息自动处理和控制的基本单元，它能实现数据采集、数据处理、回路控制和 通讯等功能。同时过程控制站还具有自诊断以及冗余容错能力。U现场控制站，又叫做远程站。通常放置在运行设备的现场，通过光缆或屏蔽双绞线与X DPS-400e系统网 络相连，实现对现场设备的控制。这种设备通常离集控室较远，采用现场控制柜，可以节约大量的信号电缆。U通讯接口站是X DPS-400e与其它系统通讯的接口站。其它系统通过通讯电缆与过程控制站的处理器单元 相连接，外部测点被映射X DPS-400e的I/O。采用通讯接口站，可以使得外系统能更加安全、方便地接入DCS系 统，为其它系统提供了统一的监控平台。1.2 网络系统X DPS-400e网络系统有两种：实时网络、信息网络。U实时网络采用星型网络或双环快速以太网，用于连接过程控制站和操作管理系统各站点，高速传递实时 GEK-114885 XDPS-400e 工程师站软件信息、组态信息和控制指令等。U信息网络采用单网，用于连接操作管理系统中的各站点，为各个站点提供快速高效的信息传输通道，传 输非实时文件及打印共享。1.3 操作管理系统操作管理系统面向操作与管理人员。通过操作管理系统，用户可以直接、实时获得生产过程的实时运行数据，安全有效地对整个生产过程进行监视、操作、控制和管理。X DPS操作管理系统包括工程师站E N G、操作员站OPU、历史数据记录站HSU、性能计算站PCU和多功能接 口站Mill等。U工程师站：用于控制系统的组态、调试与维护。U操作员站：用于显示实时数据、报警信息、打印报表，并接受操作员的指令。操作员站是操作人员与控 制系统间的人机接口。其中用于整个机组级的监视与管理的操作员站又叫职长站。U历史数据站：用于历史数据的收集、存储，及报表的生成与输出。U性能计算站：计算机组、子系统、设备效率和功耗，可以指导优化生产。U通讯接口站：实现与其它系统接口的专用站。2软件结构X DPS-400e系统的软件主要有HMI站软件、DPU软件和GTW接口软件等。2.1 HMI站软件2.1.1 操作员站软件 N etWin：HMI站的总控软件。N etWin是X DPS-400e系统实时数据库管理和网络通讯管理的软件。在任何软件启动前必须先启动总控软件，即启动X DPS实时数据库管理和实时网络管理驱动程序。同时N etWin用于显示实时网络的状态、设置项目数据 的路径，存放项目的组态数据、显示HMI节点号和HMI级别，显示当前实时网络上具有最高时钟级别HMI的节 点号和级别。最高级别HMI节点具有对网络的管理权，即具有网络管理的职责，能对网上节点进行校时。!Sh ow：图形显示软件。图形显示软件是操作员站软件中最常用的主要软件，它是人机交互的操作界面。一个X DPS-400e系统中，可 以根据系统规模的大小，设置不同数量的操作员站。操作员站为操作员提供面向屏幕的操作、监视、控制的环境,操作员可以通过操作员站的过程流程画面显示、报警显示、趋势显示等界面监视、控制和管理生产过程。图形 显示软件能方便地显示生产过程的模拟流程图，如概貌显示、实时数据的统计显示、过程状态显示、历史数据显 示和趋势状态显示等，对过程中的变量能提供实时和历史数据的记录。Selftest：自检软件。Selftest是系统的监测软件，它用于对冗余实时数据网络上各节点的运行状态进行监测、对系统中各DPU中 GEK-114885 XDPS-400e 工程师站软件各输入输出卡件的工作状态进行监测、对输入输出站内各输入输出卡件上各通道的状态进行监测等。J Single：单点显示软件。Single是将全局数据库中某一个过程变量测点的实时数据进行显示，通过该软件能方便地在线修改该测点的 状态、报警和实时值。该软件能与其他软件一起，用于系统的调试和控制。J X list：数据一览软件。数据库一览软件用于监测全局数据库中测点实时数据的变化。X list主要功能如下。根据测点的静态特性过滤输出测点类型、服务器、节点号、测点组和测点名等C根据测点的动态特性过滤输出品质坏点、扫描点切除、报警点、报警但未确认点等。命令行中指定过滤参数，程序启动后直接显示目标测点。单一测点的查找。A打印输出，支持本地打印和网络打印，打印格式是“所见即所得此外，数据库一览还能与其他软件协同工作，用于系统的调试和控制，例如，与单点显示软件一起用于在线 修改测点设置和实时数据，与实时趋势和历史趋势软件协同，用于将测点数据复制到趋势图中。J,-|AlmList：报警一览软件。报警一览软件用于监测全局数据库中报警测点的实时数据变化，用不同的字体颜色直观地标注各报警测点的 优先级。AlmList主要功能如下。测点视图中，能根据报警发生时间的先后顺序显示报警测点，保留报警状态时的数值和状态，符合过 滤条件的测点进入报警一览，并显示在报警显示视图的顶端。A根据测点静态特性过滤输出，过滤栏显示测点类型、服务器、节点号、测点组、报警优先级。在命令行中指定过滤参数，程序启动后直接显示目标测点。报警弹出功能，及时提醒操作员有关的系统状态。状态栏显示报警一览中所有测点的统计数据，包括测点总数、报警点、坏点、复归点的数量。在线确认单个报警测点或整页报警测点。打印预览与打印，支持本地打印与网络打印，打印格式是“所见即所得”。UlJ-AlmHis：报警历史软件。报警历史软件用于显示报警实时队列和报警历史文件的记录，用不同字体的颜色标注记录的类型。AlmHis显 示报警实时队列或报警历史文件的记录类型、单个记录显示、打印预览、打印输出操作和进行其他辅助操作。显示模拟点和开关点的报警记录、品质坏点记录、通告记录、操作记录、操作回答和其他不同的记录 类型,实时队列可记忆1000条记录。显示报警记录的报警时间、节点号、内容。单点记录显示。打印预览和打印，支持本地打印与网络打印，打印格式是“所见即所得”暂停扫描实时队列，仅静态地显示过去读取的记录。GEK-114885 XDPS-400e 工程师站软件记录状态的标注，以不同颜色表示品质、报警级别、通告、操作和操作回答。J 31 Trend：实时趋势和历史趋势软件。实时趋势和历史趋势软件以图形方式显示测点的实时趋势和历史趋势。软件提供工具栏、趋势窗口、趋势点 数值等，可以用Windows的操作方式点击图标进行操作。用于选择实时趋势、历史趋势、趋势组和趋势点的定 义、修改、保存，修改趋势窗的显示方式、数值趋势图、实时趋势视图、历史趋势视图、趋势视图的显示时间范 围、时间游标的设定和修改、图形打印和数值打印的预览和打印等。主要功能包括：管理趋势组、趋势点的配置。实时趋势，显示全局数据库中趋势点的实时值。历史趋势，显示历史收集记录点的历史值。以图形方式或文本方式显示数据。打印输出。UTrigFig：条件触发器软件。条件触发器软件在给定条件满足时，弹出相应的操作画面，或发出语音报警。报警触发的信号可以是模拟量 或开关量。模拟量触发：当达到报警的低低限、低限、高限、高高限条件时触发。开关量触发：当正常操作状态转变为报警状态时触发。U少SoftK b d：软键盘。虚拟键盘软件，可以在显示器上显示一个虚拟的键盘，用户可以通过鼠标完成键盘输入。2.1.2 工程师站软件工程师站软件是工程师用于维护和管理X DPS-400e系统的工具软件。安装了工程师站软件的HMI站即为工 程师站。工程师站软件主要包括DPU图形组态软件、HMI图形生成软件等。.：DpuCfg：DPU 组态软件。DPU图形组态软件主要完成对DPU或VDPU的在线组态、调试和组态文件的保存等任务。DPU图形组态软件是用图形的方式对DPU的输入输出及控制算法等进行组态，完成控制策略的图形实现。图形组态软件还可直接对DPU进行组态数据文件的修改、操作、调试和观察趋势图等。该软件主要功能如下。可在线、离线和远程组态。建立、修改本DPU点目录。预定义了百余种功能模块，用户还能自定义新的功能模块用于实现所需的控制策略。对DPU或VDPU进行在线调试和参数整定。对DPU进行组态文件上装、下装、切换、备份、升级等操作。A VDPU软件可以用于完成与单控制器、SCADA、RTU设备的通讯。GEK-114885 XDPS-400e工程师站软件一Maker：图形生成软件。Maker是X DPS-400e系统中用于生成流程图的软件工具。图形生成软件将图形目标对象分为静态基图对象、动画连接对象和特殊对象三大类。静态基图对象包括各种线段、填充形、文本和位图等；动画连接对象用来与实时数据连接，包括数据变化、状态变化引起的颜色变化、闪烁、数字串、填充色、拉移等动画显示，及由鼠标或键盘的操作发出操作命令的触 摸连接等；特殊对象类似于控制系统中的趋势图、X-Y图、报警、特殊位图动画等。用户可可这三类对象进行组 态，也可将不同类型的对象组成组对象，并以图库的方式保存在硬盘，这将大大方便用户对图形对象的调用、复 制和共享。图形生成软件还提供对这些目标对象和组对象进行生成、编辑、复制和修改等工具，使用户能在较短时间 内完成图形生成的任务，通过图形显示软件，这些生成的图形能与实时数据库连动，接收操作指令，完成实时 数据显示和操作任务。由于该软件是在Windows平台下运行的32位窗口软件，它也具有Windows的图形操作 功能，例如，可同时对多个图形进行编辑和管理，图形和图形之间、图形和图库之间能方便地实现图形对象的资 源共享等。2.1.3 历史站软件历史站主要用于历史数据的收集和存储,同时提供历史数据查询服务，通常历史站同时被配置成报表服务器。历史数据站软件是安装在HMI站的软件。历史数据站软件主要包括历史数据收集软件、报表生成软件和报 表再现软件等。U-HisRecFL：历史数据收集软件。历史数据收集软件按周期地收集X DPS-400e网上全局点的历史数据，包括模拟量和开关量，只有上网点才可以被收集。同时本软件也收集X DPS网上所有的报警和通告信息，即日志。报警日志记录器软件记录在X DPS-4OOe系统中发生的所有报警和系统日志。系统日志包括操作记录、软硬件故障 或异常记录、用户登录和软件启停等操作记录。可以从报警或日志中分析并查到被控对象异常工况发生的原因等。U 廷Tab Rec：报表生成软件。报表生成软件是基于微软E xcel电子表格软件基础上的应用软件。报表数据 的收集软件将所需收集和统计的数据按定义存放到Access数据库，它运用开放式数据库互连概念，将所收集的 数据写入到用户定义的支持ODBC的数据源中，以便用户可以用数据报表再现软件将这些数据再现。ufTab Prn：报表再现软件。报表再现软件是基于E xcel电子表格软件，能提供直观的画面，由用户选择 己生成报表的类型和时间段，预览或打印各种报表。同时，在X DPS-400e系统中，报表再现软件可作为服务器，接收来自远程操作站的打印命令，打印指定的报表。2.2 DPU软件DPU是X DPS-400e系统信息自动处理和控制的基本单元。DPU软件周期地从输入卡件或网上获得输入测点的 实时数据，经过用户组态的控制算法的运算，运算结果被送到输出卡件或网上，形成控制信息的闭环运行。同 时，DPU接收来自操作员站操作员的操作命令，对控制进行调整。DPU内部的控制策略或算法是由工程师使用 组团软件实现的，允许在线或离线对组态数据进行修改和参数整定。DPU组态软件采用符合IE C61131-3国际标 GEK-114885 XDPS-400e 工程师站软件5准的图形界面。DPU软件运行处理器单元中，是Windows32位操作环境下的模块化软件，采用WindowsCE.N E T实时多任务 操作系统，用于驱动监视器、键盘、鼠标、网络、位总线通讯和串行通讯等。可以装载多个不同的输入输出驱动 程序，用于不同输入输出设备的连接和驱动。DPU软件也可运行在Windows 2000/X P的HMI站，作为虚拟DPU 运行。VDPU与DPU具有相同的表现特性，具有单独的节点号，可冗余配置，可带或不带输入输出驱动程序等，也可用于DPU图形组态。止匕外，DPU与TCP/IP实时通信网络连接，实时通信网络可以冗余配置或单网配置。DPU软件具有可配置的特性，除了可连接多种驱动程序外，它的节点号、SOE功能、用户名和口令等都可 以根据不同的应用要求进行配置。用户级别的设置能安全有效地防止没有相关操作权限的操作人员对DPU的操 作。此外，通过与HMI站的配合，DPU软件可在线或离线升级，使维护十分方便。2.3 GTW软件与其他系统的接口软件称为网关软件，即GTW软件。它们通常被用于X DPS-400e系统与其他仪表、PLC、MIS 等设备或系统的连接和数据交换。常用的GTW软件包括下列软件。U Modb us接口软件，用于与各种采用Modb us通讯的系统之间的数据交换。U FTP文件传输协议的接口软件U GPS卫星定位系统时钟校时接口软件U通用AGC通讯接口软件U通用级联GTW软件，用于RMIS系统与X DPS 400e系统之间的数据交换。通常，GTW软件只用于实现测点数值的信息交换，而输入输出驱动程序可以方便地实现组态、报警、控制 运算等。X DPS-400e系统还提供一套标准的X DPS-400e实时数据库VC+的接口规范，用户能按照该规范编制各种 用户的应用软件，存取X DPS-400e系统中的实时数据库。3工程师站介绍在使用工程师站进行组态之前，必须正确安装X DPS 6.0软件，并进行网络配置。详细内容请参见HMI软 件用户手册Vol.Ill-HMI软件安装。工程师站在软件开发期间，主要用来完成整个工程应用软件的组态与调试。在系统运行期间，工程师站主要 用来进行软件修改和系统维护。3.1 工程师站的用户管理X DPS-400e系统HMI站上的很多功能都进行了用户级别的划分，只有满足权限的用户才能执行相应的操作。X DPS-400e系统将用户划分为五个级别：超级工程师、工程师、超级操作员、操作员和无操作权限。操作员以上级别的用户可进行过程监视，配合HMI图形组态时对设备操作权限的定义，可限制不同级别的用6GEK-114885 XDPS-400e 工程师站软件户对设备的操作。E N G以上级别的用户可进行DPU组态的修改及画面的组态。3.2 工程师站上X DPS6.0软件的目录结构一I hh 二 3-J WPW-Jotai _J Microsoft-Windows N T-Currentversion f Winlogon,U在编辑器的右侧窗口中，如图2.2-3所示。双击“AutoAdminLogon，将弹出编辑字符串窗口，在数值数 据对话框内输入“1”，单击确定。图 2.2-3 Winlo go n 编辑窗口GEK-114885 XDPS-400e 工程师站软件11U选中“Sh ell，双击或单击右键并选择“修改”，将弹出编辑字符串窗口，输入N etwin.exe的全路径名。如 netwin 在 D:xdps6.0b inMMI 路径下，则输入“D:xdps6.0b inMMIN etwin.exe”。如果需要取消N etwin的自启动，需要将选项“sh ell”改回缺省值“E xplorer.exe。并且，将选项“AutoAdminLogon”设置为0。NoteHMI站的超级用户(administrator)必须设置密码。如超级用户没有密码，将无法实现N etwin的自启动。然后，修改“控制面板”中“用户和密码”选项。具体步骤如下。U打开“控制面板”U选中“用户和密码”双击鼠标，将弹出“用户和密码”设置窗口，如图2.2-4所示。图2.2-4用户和密码U在“用户”标签页中，单击“要使用本机，用户必须输入用户名和密码”，使“J”消失。U单击“确定”，退出“用户和密码”的设置。L1重新启动HMI站。当取消N etwin的自启动功能时，请修改“控制面板”中的“用户和密码”，恢复密码功能。2.2手动启动N etWin从Windows2000操作系统的系统菜单选择“开始f程序(P)f X dps6.0 f N etwin,运行X DPS-400e系统 总控软件N etwin。12GEK-114885 XDPS-400e 工程师站软件3软件注册安装了 X DPS-400e系统软件的HMI站必须进行软件注册。在尚未进行软件注册前，每次运行N etwin程序时，都会有提示对话框出现，提示用户进行软件注册。提示 对话框,如图2.3-1所示。图2.3-1 HMI站注册用户在此对话框中输入软件注册码，点击“确定”按钮即可完成软件注册。点击“取消”按钮进入演示运行 方式。演示运行方式的持续时间为2小时，超过两小时，系统会关闭本站的所有通讯连接，并推出提示对话框，提醒用户。用户要取得HMI站的软件注册码，必须先读出相应HMI站的机器码。点击N etwin运行界面的“读取标识码”按钮，将弹出机器标识码对话框，如下图所示。对话框内显示了当前计算机的内部标识码。根据这个标识码，合 法用户就可以申请到HMI?站注册码。图2.3-2 HMI站计算机内部标识码4 NETWIN功能简介4.1 N E TWIN用户界面N etWin软件界面,如图2.4-1所示。GEK-114885 XDPS-400e 工程师站软件13乒将4Hm*标三而肝.庭.可 ananeI MmA VW*3aMi；JI J QQ0图2.4-1 NETWIN用户界面j网络状态“网络A”、“网络B”为X DPS实时网络状态指示。绿色表示网络正常、红色表示网络有故障。点击这两个按 钮，可显示该网络的有关信息，如图2.4-2所示。NKy*图2.4-2网络信息U项目数据路径项目数据路径指定了一个项目的用户数据路径，该路径存放了本项目用户的组态数据。N etwin启动时，总是 从指定好的路径读取所需的配置文件。项目数据路径可以在任何地方，甚至可在网上邻居上。X DPS系统软件安 装时，缺省路径为D:X dps6.0data。用户以E N G以上级别登录到N E TWIN后，可按“设置”按钮更改路径，方便14GEK-114885 XDPS-400e 工程师站软件用户运行不同的项目数据。初次启动N E TWIN时，如果找不到合法的数据路径，此按钮是开放的。项目数据路径 设置界面如图2.4-3所示。X 的二6幻“*Fdi I 一图2.4-3设置项目数据路径Note项目数据路径有一定的结构要求，即指定的路径下必需有E N G、FIG、LIB等子目录。U HMI节点号HMI节点号显示HMI站的节点号及HMI站在整个X DPS实时网络上的级别。“本HMI节点”显示该HMI站的节点号及级别；“当前主HMI节点”显示当前X DPS实时网络上具有最高优先级的HMI站节点号及级别。HMI级别 以数字表示，数字越小，级别越高。具有最高级别的HMI节点具有校对网络上所有节点的时钟及监视网络节点上 下网报警的功能。U当前用户用于登录X DPS系统、显示当前用户信息或修改当前用户的登录密码。U运行运行其他X DPS应用软件，如DPU组态软件、HMI制图软件等。U软键盘调出X DPS软键盘。X DPS系统的操作员站是基于鼠标操作的，系统提供了一个显示器模拟键盘，供用户用鼠 标输入字符。U任务切换用于HMI站上多个应用程序之间的切换。应用程序可以是X DPS的应用软件或其他WIN DOWS应用程序。GEK-114885 XDPS-400e 工程师站软件154.2 N E TWIN的功能N E TWIN具有以下功能：J自动启动应用程序N E TWIN软件启动的同时，自动启动用户定义好的其他应用程序。自动启动的应用程序定义在配置文件 MMInode.cfg 中。U显示本HMI节点状态及主节点状态U用户登录和管理根据不同的登录级别，授予用户不同的操作权限。操作员级别的用户可进行过程监视；配合HMI图形组态时 对设备操作权限的定义，可限制不同级别的用户对设备的操作。E N G以上级别的用户可进行DPU组态的修改及 画面的组态。用户还可更改当前用户的登录密码。U运行X DPS系统应用程序包括单点功能、数据一览、报警一览、报警历史、趋势、系统自检、图形显示、DPU组态、图形生成等。LI HMI下装工程师站可将配置好的应用程序配置文件、画面、点目录下装到其他HMI站，供运行、显示用。如图2.4-4,HMI下装窗口分源文件列表栏、目标HMI磁盘栏和下装结果显示栏三部分。点击“添加”增加 需要下装的源文件；点击“删除”将选中的文件列表从源文件栏中剔除；点击“清除”清空源文件列表。目标HMI 磁盘的定义在HMInode.cfg文件中。下装文件时，如目标磁盘已存在同名的文件，如源文件比目标文件新，则覆 盖；否则跳过。如果选择了“覆盖比源文件新的目标文件”，那么总是覆盖目标文件。图2.4-4 HMI下装16GEK-114885 XDPS-400e 工程师站软件U HMI复位在某一 HMI上可以复位本HMI或复位网络上的其它HMI站，在系统菜单项下，选择“复位任一 HMI”项，会 推出对话框：XZR 闾!I I图2.4-5复位HMI在对话框中输入要复位的节点号，确认此操作，最后按“确定”按钮，即可完成复位HMI操作。注意当前用 户必须具有工程师以上的用户级别。通常情况下，在进行了点目录文件修改并下装到HMI时，需要对相应的HMI 站执行复位操作。GEK-114885 XDPS-400e 工程师站软件17第3章全局点目录1概述全局点目录文件（Pointdir.cfg）是X DPS所有上网点的集合，包括由DPU及GTW程序产生的上网点。文件中 点的先后次序决定了每个测点的索引号，而索引号是X DPS网上测点的识别标识。因此，全局点目录是X DPS实 时点共享的基础，是系统的实时数据库。X DPS的DPU或GTW程序将需共享的点，按点目录定义的索引号广播到实时网上，HMI按照点目录接收所有 DPU广播的全局点，DPU则以点目录定义的索引号为基础，用下网功能块挑选接收需要的全局点。这就是X DPS 全局点共享的基本概念。因此点目录是X DPS实时点共享的基础。点目录文件定义了所有全局实时点标识、显示格式、描述、源节点等信息。一个系统的点目录只有一个，各 节点应加载相同的点目录文件。HMI运行及DPU下装时，都需索引点目录。在进行DPU在线组态或运行HMI软件前，必须组态好全局点目录。2组态方法全局点目录以文本文件的方式存放在“项目数据路径engpointdir.
