小森印刷机s40操作说明.pdf

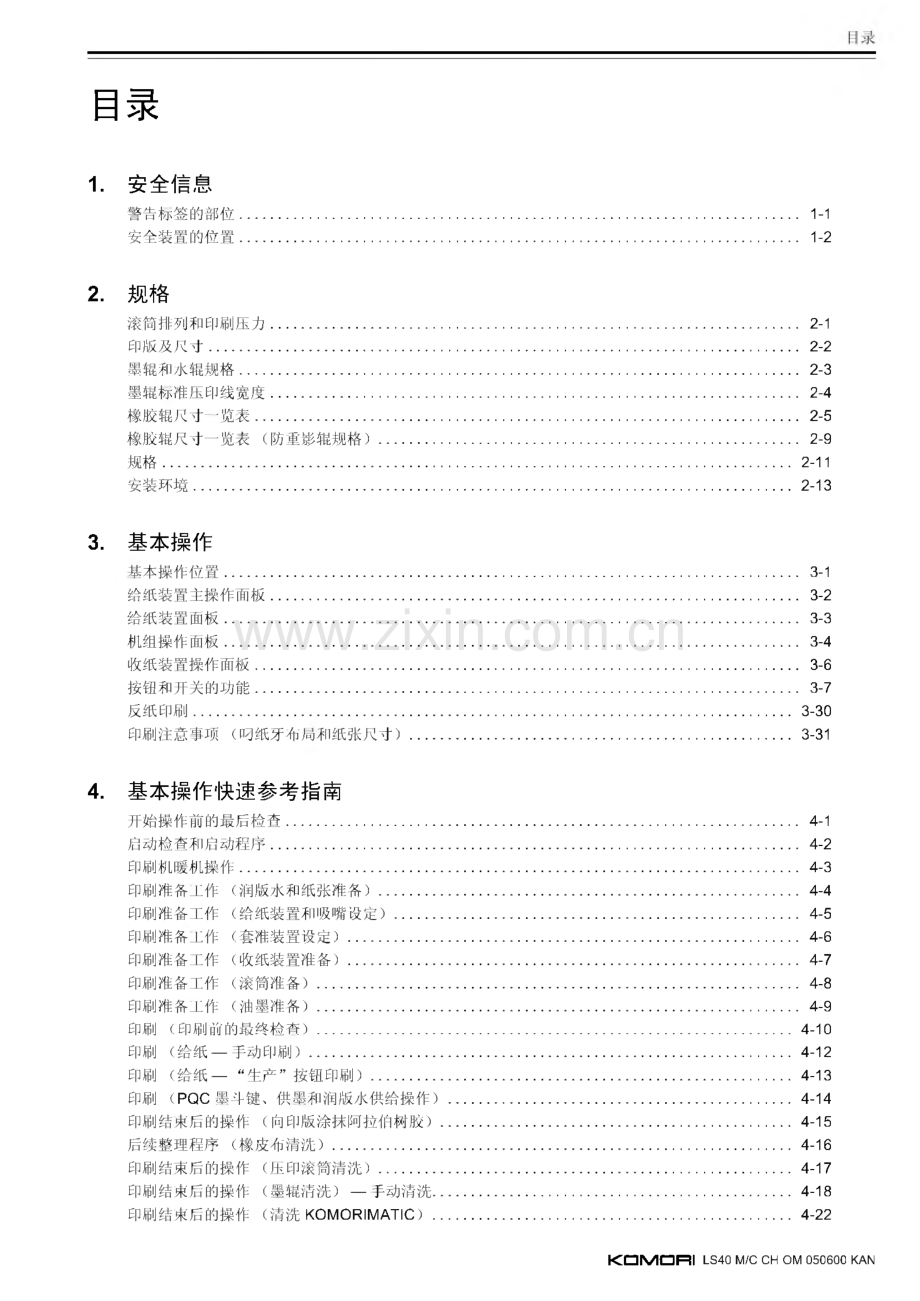

THRONE 使用说明书中文版KOMORI CORPORATION目录1.安全信息警告标签的部位.1-1安全装置的位置.1-22.规格滚筒排列和印刷压力.2-1印版及尺寸.2-2墨辐和水辐规格.2-3墨辑标准压印线宽度.2-4橡胶辐尺寸一览表.2-5橡胶根尺寸一览表（防重影辑规格）.2-9规格.2-11安装环境.2-133.基本操作基本操作位置.3-1给纸装置主操作面板.3-2给纸装置面板.3-3机组操作面板.3-4收纸装置操作面板.3-6按钮和开关的功能.3-7反纸印刷.3-30印刷注意事项（叼纸牙布局和纸张尺寸）.3-314.基本操作快速参考指南开始操作前的最后检查.4-1启动检查和启动程序.4-2印刷机暖机操作.4-3印刷准备工作（润版水和纸张准备）.4-4印刷准备工作（给纸装置利吸嘴设定）.4-5印刷准备工作（套准装置设定）.4-6印刷准备工作（收纸装置准备）.4-7印刷准备工作（滚筒准备）.4-8印刷准备工作（油墨准备）.4-9印刷（印刷前的最终检查）.4-10印刷（给纸一手动印刷）.4-12印刷（给纸一“生产”按钮印刷）.4-13印刷（PQC墨斗键、供墨和润版水供给操作）.4-14印刷结束后的操作（向印版涂抹阿拉伯树胶）.4-15后续整理程序（橡皮布清洗）.4-16印刷结束后的操作（压印滚筒清洗）.4-17印刷结束后的操作（墨辑清洗）一手动清洗.4-18印刷结束后的操作（清洗KOMORIMATIC）.4-22KOMORI LS40 M/C CH OM 050600 KAN印刷结束后的操作（停机程序）.4-235.给纸装置和套准装置手动左右调节给纸堆纸台.5-1前后和上下调节吸嘴头.5-2调节给纸装置部件.5-4上下限制器.5-7吸嘴头标准设定一览表.5-8根据纸张类型的吸嘴头标准设定一览表.5-10侧分纸器的手动左右调节.5-11前规钩高度调节.5-12前规单触导杆.5-13纸规刷辑的调节.5-14调节递纸根和给纸装置转型双张给纸停止检测器.5-15调节给纸带和供纸辑.5-17薄纸导纸器配置.5-20异物检测杆.5-21给纸装置至印刷机的定时调节.5-22调节纸张接触定时值.5-23不同纸张尺寸和厚度的基本调节.5-26调节侧规.5-27调节检测器：概述.5-30调节检测器：前操作面板.5-31调节摆动叼纸牙.5-33将侧规下根的表面调节到压花面.5-34套准调节一 A递纸滚筒.5-35A递纸滚筒歪斜装置.5-37A递纸滚筒叼纸牙调节.5-38A递纸滚筒叼纸牙垫的上下调节.5-39标准套准装置设定一览表.5-40调节送纸板的风量.5-426.印刷装置压印滚筒和递纸滚筒.6-1调节滚筒叼纸牙.6-2调节压印滚筒和橡皮滚筒之间的印刷压力.6-4调节印版滚筒和橡皮滚筒之间的印刷压力.6-5橡皮布和包衬的尺寸.6-6安装橡皮布.6-7换版准备.6-10使用PQC进行印版套准调节.6-11附加薄膜的保养.6-12骨架型递纸滚筒叼纸牙垫升/降装置.6-177.着墨装置标准压印线宽度.7-1调节墨辐压印线.7-2KOMORI LS40 M/C CH OM 050600 KAN调节E、H、F（上，中）和K根的压印线.7-6卸除与安装着墨根.7-9调节墨斗键的零位设定.7-21调节摆动位置.7-23摘除印版表面的白斑（墨皮）.7-24设定供墨速度.7-25防重影根.7-26未使用的着墨装置的措施.7-29调节墨斗分墨器间隙.7-308.润版装置调节水斗辐的压印线宽度.8-1调节水斗辐的压印线宽度一调节歪斜.8-2调节计量根和串水根之间的压印线宽度.8-3调节着水辐的压印线宽度.8-4更换着水辐和骑辐.8-7调节骑辑的压印线宽度.8-9水槽水位检测器.8-12冷却水循环器（BALDWIN-JAPAN LTD.）.8-139.收纸装置上下限制器.9-1调节收纸鼓风机.9-2调节吸气轮空气.9-3调节叼纸牙释放装置.9-4调节齐纸器.9-5插入堆纸台板.9-6取样.9-7调节收纸叼纸牙.9-810.维护和检查维护与检查一览表.10-1注脂润滑.10-5注油润滑.10-19清洗回转阀.10-20清洗给纸气泵.10-22清洗收纸装置鼓风机.10-23输油泵维护.10-24升降电机维护:调节制动器和换油.10-26清洗叼纸牙和叼纸牙垫.10-29气体管路.10-32清洁墨斗键的背面.10-33其它装置的使用说明书.10-35防重影根.10-3611.外观和基础设施图KOMORI LS40 M/C CH OM 050600 KAN1安全信息安全信息1-1警告标签的部位I Zb警告I安全注意事项是确保安全使用本印刷机的重要事项。使用本印刷机前，请务必阅读并充分理解其所述内容。警告卷标的内容表明在“安全注意事项”中。请参阅标签编号。收纸装置KOMORI LS40 M/C CH OM 050600 KAN安全信息1-2安全装置的位置I Zb警告I切勿通过部分改装或拆卸的方法，使安全装置的功能失效或发生变化。改装安全装置会损害安全功能的性能。每天在操作机器前，应始终进行检查以确保安全装置工作正常。有关安全装置的启动条件，请参阅以下各页。操作侧驱动侧15 14 13121.229341017 24 32 26 30 1131816 127 28KaMQRI LS40 M/C CH OM 050600 KAN安全信息1-3名称安全装置启动条件1给纸装置主操作面板紧急停止按钮紧急停止2给纸装置主操作面板停止按钮正常停止。当在高速运转过程中按下该按钮时，印刷机 运转速度减慢，降至低速，然后停止。3机组操作侧紧急停止按钮紧急停止4机组驱动侧收纸装置紧急停止按钮5机组驱动侧给纸装置紧急停止按钮6收纸装置面板紧急停止按钮7收纸装置面板停止按钮正常停止。当在高速运转过程中按下该按钮时，印刷机 运转速度减慢，降至低速，然后停止。8操作台液晶安全监视器紧急停止按钮、安全杆和安全罩指示灯 电机超载指示灯9套准装置透明安全罩当在操作过程中打开安全罩时，印刷机停止运转。在安全罩打开的情况下，按“调整”按钮可进行点动 运转（20秒）。在此情况下进行操作前务必锁定紧急 停止按钮。10套准装置活动踏板11给纸装置底门12机组润版部分安全罩当在操作过程中打开安全罩时，印刷机和水斗辐停止 运转。此外，骑根会在进行桥接操作时进入标准位置。在安全罩打开的情况下，按“调整”按钮可进行向前 或倒点动操作（20秒）（点动（20秒）仅限于第一 色）。此外，水斗辐可以安全的速度运转。但不能进行 骑辐的桥接操作。在此情况下进行操作应务必锁定紧 急停止按钮。13着墨装置给纸侧安全罩当在操作过程中打开安全罩时，印刷机停止运转。在安全罩打开的情况下，按“调整”按钮可进行向前 或倒点动操作（20秒）（点动（20秒）仅限于第一 色）。在此情况下进行操作应务必锁定紧急停止按钮。14着墨装置顶部安全罩当在操作过程中打开安全罩时，印刷机停止运转。在安全罩打开的情况下，按“调整”按钮可进行向前 或倒点动操作（20秒）（点动（20秒）仅限于第一 色）。在此情况下进行操作应务必锁定紧急停止按钮。15着墨装置收纸侧安全罩16机组收纸侧安全罩当在低速运转过程中打开安全罩时，印刷机停止运转。在安全罩打开的情况下，按“调整”按钮可进行向前 或向后点动运转。17机组活动踏板当在操作过程中打开安全罩、安全门和活动踏板时，印 刷机停止运转。在安全罩、安全门和活动踏板打开的情况下，按“调 整”按钮可进行向前或倒点动操作（20秒）（点动（20 秒）仅限于收纸装置透明安全罩）。在此情况下进行操 作应务必锁定紧急停止按钮。18收纸装置给纸侧安全罩19收纸装置透明安全罩20高低粗调门21印刷机摇手柄当推入摇手柄时，除非进行人工转动，否则印刷机不能 运转。在使用摇手柄前，务必使印刷机停止运转并释放 电机制动器。切勿在印刷机运转过程中推入摇手柄。KOMORI LS40 M/C CH OM 050600 KAN安全信息1-4名称安全装置启动条件22第4着墨辑和印版滚筒之间的安全杆当安全杆在操作过程中启动时，印刷机停止运转。印 刷机在安全杆动作解除前不能运转。23印版滚筒和橡皮滚筒之间的安全杆24橡皮滚筒安全杆25总电源开关26高压气源阀务必在操作阀前使印刷机停止运转。当压下阀时，供给 印刷机的高压空气被切断，印刷机内的残留气压将被 排出。27给纸装置吸嘴部分传动轴万向节安全罩28给纸装置吸嘴部分递纸吸嘴安全罩29给纸堆纸台升降装置链轮安全罩（操作侧和驱动侧）30给纸装置传动链安全罩31第一色墨辐装置上护栏32橡皮滚筒间隙安全罩33着水根驱动齿轮安全罩34骑辐驱动齿轮安全罩（操作侧和驱动侧）35收纸装置取样部分安全罩KOMORI LS40 M/C CH OM 050600 KAN2规格规格2-1滚筒排列和印刷压力zb注意操作前应务必阅读并充分理解“安全注意事项”。在执行该步骤前，还应务必锁定“停止”按钮。印刷机出厂时，已正确设定好滚筒排列和印刷压力。滚筒按以下所示排列。调节滚筒时，应始终使用滚筒量规检查滚筒排列尺寸。标准印刷压力：P-B=0.15 mm标准印刷压力：B-I(压印滚筒)=0.15 mm印版滚筒(P)印版及包衬规格A：印版滚筒B：滚枕C:印版D：包衬直接装接规格(选购件)IEE0ICO。)一 EE.O _ A c(月。)8L.0 9CXJ.0ieEOicoio).EE.O _*括号中的数值为印版厚度，为0.3 mm的规格。注如果通过改变印版滚筒的排列来增加印版滚筒的直径，应遵循下列限定规格。超出滚枕量：0.20 mmP-B印刷压力：0.17mm超出这些规格的更改会严重影响印刷机的寿命。橡皮滚筒(B)E：橡皮滚筒F：滚枕G：橡皮布H：包衬KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-2印版及尺寸以下为印版及包衬的尺寸。必须按规定准确无误地设定印版的印刷位置和打孔尺寸。测量印版的厚度，使用厚度均匀 的包衬。印版尺寸A打孔精度：0.05 mm（根据印版制作销孔的精度）印版精度（mm）402打孔尺寸包衬尺寸1,030 x 755 mm（铺展在印版滚筒上备用。）KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-3墨辐和水辐规格以下是辐规格一览表。代码A至Z与第2-4页中“墨辑标准压印线宽度”所列的辑代码一致。如果想要更换下列表格中的任何辐，请参阅第2-5页中“橡胶短尺寸一览表”，并向橡胶辐供货商提供所需材料、尺 寸和表面光洁度的准确信息。墨辐也装置名称制造材料外径(mm)数量备用铁芯数回CXIO 寸和 9旺I 9ZOco利60 O、-、-OCXI x-A着墨根橡胶881 x颜色数1223344556B781 X颜色数1223344556C851 X颜色数1223344556D901 X颜色数1223344556E传墨辐橡胶641 X颜色数1223344556F匀墨辑橡胶783 X颜色数366991212151518H901 X颜色数1223344556S881 X颜色数1223344556I铜801 X颜色数U721 X颜色数K951 X颜色数M串墨轻铜99.53 X颜色数N99.51 X颜色数0墨斗相钢1201 X颜色数L骑根铜721 X颜色数Q551 X颜色数水辐中 能装置名称制造材料外径(mm)数量备用橡胶辐数回CXI间寸回 9回 9回回 co6回 O X-X-T-O CXI TV着水根橡胶1011 X颜色数2456789101112W计量辐橡胶861 X颜色数2456789101112X骑辐铜661 X颜色数Y串水辐铭100.51 X颜色数Z水斗根铭82.51 X颜色数KOMC3曰I LS40 M/C CH 0M 050621 KAN规格2-4墨辐标准压印线宽度本印刷机的压印线宽度如下所示。在调节这些压印线时应遵循标准值。有关压印线调节的更多详情，请参阅第7-2页中的“调节墨辑压印线”。没有注明数字的部分（）是压印线随动类型。KOMC3曰I LS40 M/C CH 0M 050621 KAN规格2-5橡胶辐尺寸一览表KOMC3曰I LS40 M/C CH 0M 050621 KAN规格2-6代码 名称 部件编号D 第4着墨辑 7644900401轴承 6204-2NSEUV油墨 6204LLUA1/2A橡胶硬度 30 2圆度误差 最大0.02传墨辑76442039006203-2NSEUV油墨 6203LLUA1/2A橡胶硬度 30 2圆度误差 最大0.02匀墨辑橡胶硬度 35 2圆度误差 最大0.02KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-7代码H名称 匀墨辑部件编号7644900603轴承6204-2NSEUV油墨 6204LLUA1/2A橡胶硬度 35 2圆度误差 最大0.02S匀墨辐7644900501圆度误差 最大0.026204-2NSEUV油墨 6204LLUA1/2A着水根76449510016205LLBUV油墨 6205LLUA1/2A橡胶硬度 25 2圆度误差 最大0.02橡胶材料 用于KOMORIMATIC着水根KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-8KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-9橡胶辐尺寸一览表（防重影辐规格）KOMC3曰I LS40 M/C CH 0M 050621 KAN规格2-10代码D名称第4着墨辑部件编号YJH49001006204-2NSEUV油墨 6204LLUA1/2A轴承橡胶硬度 30 2圆度误差 最大0.02KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-11规格1.最大纸张尺寸720 x 1,030 mm最小纸张尺寸360 x 520 mm纸厚范围0.04 至 0.8 mm（标准规格）0.06 至 1.0 mm（薄/厚骨架式滚筒规格）2.最大印刷面710 x 1,020 mm3.印版尺寸800 x 1,030 mm4.橡皮布尺寸920 x 1,040 mm（包括铝夹杆）900 x 1,040 mm5.滚筒尺寸印版滚筒。300 mm橡皮滚筒。300 mm印版滚筒。600 mm6.印刷机尺寸高宽长注a）LS-2402,137 mm2,593 mm（安全罩打开时）3,610 mm（机器本身）5,410 mm（包括鼓风机箱体）7,725 mmLS-44010,081 mmLS-54011,259 mmLS-64012,437 mmLS-74013,615 mmLS-84014,793 mmLS-94016,551 mmLS-104017,729 mmLS-114018,907 mmLS-124020,085 mm注a）印刷机的长度是指包括出口规格的开关台在内的尺寸。至于国内的规格，2至8色的印刷机长度缩短365 mm,9色以上的印刷机则缩短415 mm7.重量LS-240LS-440LS-540LS-640LS-740LS-84021,800 kg35,150 kg41,825 kg48,500 kg55,175 kg61,850 kgLS-940LS-1040LS-1140LS-124068,525 kg75,200 kg81,875 kg88,550 kg8.印刷速度最大运转速度 16,000张/小时最小运转速度 3,500张/小时注当安装选购件时，对于7色或7色以上配置而言，最大印刷速度会有所不同，要视印刷条件而定。KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-129.堆纸台重量和高度给纸装置最大重量：1,075 kg高度：1,150 mm收纸装置最大重量：1,075 kg高度：1,150 mm10.所需动力(kW)50 Hz(60 Hz)LS-240LS-440LS-540LS-640LS-740LS-840主电机3037556575主电机风扇0.0650.751.5给纸升降电机1.5给纸气泵电机5.5水斗辐驱动电机0.4x20.4x40.4x50.4x60.4x70.4x8供墨电机0.4x20.4x40.4x50.4x60.4x70.4x8冷却水循环器1.75(2.15)2.5(3.0)4.7(5.6)5.2(6.2)空气压缩机2.23.75.5收纸升降电机2.5吸气轮主电机0.12收纸气泵5.05(6.85)收纸风扇0.19喷粉机0.17(0.25)递纸滚筒鼓风泵4.6(6.8)6.9(10.2)9.2(13.6)11.5(17.0)输油泵0.40.75合计50 Hz55,64567.9890.48103.93105.23120.8860 Hz60.12573.6696.56111.11112.51129.26注以上数字会因包括选购装置或客户增加的其它装置而不同。KOMC3曰I LS40 M/C CH OM 050621 KAN规格2-13安装环境1.电源条件1-1电压 200伏特交流10%1-2 频率 50/60赫兹2%（详情请参阅电气使用说明书）2.环境条件2-1安装条件温度 5-40（41-104T）湿度 35-75%（无结露）灰尘 0.3 mg/m3以下有关安装空间和基础，请参阅第11章“外观和基础设施图”。2-2运转条件温度 20-30（68-86T）相对湿度 40-60%（无结露）温度变化 2/小时湿度变化 5%/小时2-3保管条件温度 5-50（41-122T）湿度 10-90%（无结露）2-4如需在气压较低的高海拔地区进行安装，请与株式会社小森公司联系。KOMC3曰I LS40 M/C CH OM 050621 KAN3基本操作基本操作3-1基本操作位置机头各部件的调节清洗墨斗KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2给纸装置主操作面板14 15 16 17 18 19 20KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-3给纸装置面板KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-4机组操作面板12133536638394133373437104042KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-5KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-6收纸装置操作面板4952KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-7按钮和开关的功能I 注意|为确保安全作业，操作印刷机前应务必完全了解控制面板上的各项控制功能。形状名称功能1）“给纸启动/退筒”按钮给纸 启动/退筒给纸 启动/退筒如果在印刷机运转时按下该按钮，指示灯开始闪烁，然后指示灯亮 起，给纸装置电源将在预定的时间接通。如果在给纸工作（在按 钮亮起时）过程中按下该按钮，给纸装置将在预定的时间停止工 作，套准装置的摆动叼纸牙打开，前规停止工作。如果在滚筒合压时按下该按钮，给纸装置将在预定的时间停止工 作，第一色至最后一色的滚筒也将在预定的时间脱离合压（退 筒）。2）“气泵开/关”按钮I气泵开/关 I气泵 开/关按下该按钮时，指示灯亮起，给纸气泵开始运转。当印刷机开始转 动时，纸张将在指定的时间输送到印刷机。如果在给纸气泵运转（在按钮亮起时）过程中按下该按钮，指示灯熄灭，给纸气泵停止 运转。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-83）“紧急停止”按钮B紧急停止按下该按钮将使印刷机立即停止运转。该按钮可在任何状态（从 备妥至高速运转）下使印刷机停止工作。该按钮为按锁式按钮。当 按钮按下时，按钮保持按下的状态。顺时针方向旋转该按钮可解 锁，之后印刷机将处于待机准备状态。该按钮处于按下锁定状态时，不能执行给纸堆纸台升降、收纸装置 堆纸台升降、纸张尺寸预设、墨斗根转动以及其它操作。仅在紧急情况下方可使用该按钮停止高速运转。频繁使用该按钮 会加重电机制动器的工作负荷，从而可能导致故障。4）“生产开/关”按钮1生产 开/关 二1生产 开/关按下该按钮时，按钮指示灯闪烁，并将按下列顺序进行自动给纸作 业。开始；准备；缓速；准备；低速；给纸气泵“开启”；着水 辑“开启”；给纸“开启”；检查纸张表面是否处在最高位置；给纸气阀“打开”；给纸；滚筒自动合压；高速运转。再度按下按钮时，给纸气阀关闭，纸张供应停止，然后滚筒自动离 压，印刷机以低速运转。在印刷不是以“生产”按钮起动的情况下，也可以用这种方式停 止给纸。在这些情况下，给纸操作会在给纸泵停止供气之后自动停 止。5）“合压开”按钮1合压 开 1合压开如果在印刷机低速运转过程中打开PQC触摸屏匕的“合压开”按钮并将其按住，指示灯亮起，将对每个“合压开”按钮亮起的 滚筒发出滚筒合压的指令。当脱离合压（退筒）时，指示灯熄灭。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-96）“调整”按钮1主机调整 1主机调整在印刷机调节过程中使用该按钮以确保安全。按下并按住该按钮 时，指示灯闪烁。在该指示灯闪银时，印刷机只能在低于低速的速 度下运转。可以以缓速操作印刷机，甚至在着墨装置安全罩打开的 情况下。但如果机组之间有任何活动踏板打开，则印刷机不能以高 于点动或倒点动的任何速度运转印刷机。按“停止”按钮关闭“准 备/运转中”指示灯。7）“点动”按钮点动 1主机点动使用该按钮点动运转印刷机。按下该按钮，然后将其释放。（主机 正向警报响起，“准备/运转中”指示灯闪烁。）如果在警报声停 止（但此时“准备/运转中”指示灯仍在闪烁。）后再次按下该按 钮，印刷机将在该按钮被按住的同时以缓速正向运转20秒。如果 释放该按钮，印刷机停止运转。如果在“调整”按钮未被按下的 状态下，打开主机安全罩或机组之间的任何活动踏板，印刷机将停 止运转。8）“缓速”按钮1缓速O1主机缓速使用该按钮缓速操作印刷机。按下并按住该按钮。（主机正向警报 响起，“准备/运转中”指示灯闪烁。）如果在警报声停止（但此 时“准备/运转中”指示灯仍在闪烁。）后释放该按钮并再次将其 按下，印刷机将以缓速（300转/小时）运转。如果在“调整”按钮未被按下的状态下，打开主机安全罩或机组之间的任何活动 踏板，印刷机将停止运转。给纸装置主操作面板上的“缓速”按钮用来在越位检测器起动时 关闭纸偏防止检测器。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-109）“低速/高速”按钮低速/高速 I主机低速/高速使用该按钮以低速和高速操作印刷机。当印刷机以缓速运转时，按 一次该按钮。查看警报是否响起，然后再次按该按钮将印刷机的速 度从缓速变为低速。再次按下该按钮可将印刷机的速度从低速变 为高速。如果打开主机安全罩或机组之间的任何活动踏板，印刷机将停止 运转。印刷机高速运转时，按该按钮可变换为低速。印刷机停止时，按住 该按钮会使警报响起。警报停止之后按下该按钮，印刷机会以缓速 运转而且警报会响起，然后印刷机会以低速运转。10）“紧急退筒”按钮紧急退筒按下该按钮时，不受各道工序的影响，给纸装置停止工作，所有机 组的滚筒立即脱离合压（退筒）。在紧急情况下，使用该按钮使滚筒退筒。紧急退筒11）“停止”按钮停止O安全停止当印刷机以缓速或低速运转时，按该按钮可使印刷机立即停止运 转。如果滚筒在低速或高速下合压，印刷机将在第一色至最后一色 的脱离合压（退筒）完成后以低速运转，然后自动停止。这是旋锁型按钮。顺时针转动可将按钮锁住，逆时针转动可将其解 锁。KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-1112)“准备/运转中”指示灯准备/运转中 O准备/运转中在操作印刷机时，警报响起，同时该指示灯闪烁以提请注意。在警 报声停止后，该指示灯继续闪烁3秒钟，表明此时可以操作印刷 机。在这3秒钟内操作印刷机。如果没有进行任何操作，指示灯将 在3秒钟后熄灭。该指示灯在印刷机运转时亮起以提请注意。13)“安全”指示灯安全O安全当印刷机不能操作时，该指示灯亮起表明安全的状况，如“停止”按钮被锁定，插入摇手柄，或主电机发生故障等。14)“双张检测器”指示灯双张O安全装置 双张检测器当双张检测器启动时，该指示灯亮起，给纸装置停止工作，脱离合 压(退筒)。一旦撤去所检测到的纸张，重新接通给纸装置电源且 滚筒合压时，该指示灯熄灭。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1215）“前规（操）”指示灯前规（操）O安全装置 前规检测器操作侧如果操作侧前规检测器启动，该指示灯亮起，给纸装置停止工作，脱离合压（退筒）。在撤去所检测到的纸张后，当接通给纸装置电 源且滚筒合压时，该指示灯熄灭。16）“前规（驱）”指示灯前规（驱）O安全装置 前规检测器驱动侧如果驱动侧前规检测器启动，该指示灯亮起，给纸装置停止工作，脱离合压（退筒）。在撤去所检测到的纸张后，当接通给纸装置电 源且滚筒合压时，该指示灯熄灭。17）“越位检测器”指示灯越位 O安全装置 越位检测器当越位检测器启动时，该指示灯亮起，给纸装置停止工作，滚筒紧 急脱离合压（退筒），随后印刷机进入紧急停止状态。一旦撤去所 检测到的纸张，重新接通给纸合压装置的电源，该指示灯熄灭。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1318)“侧规检测器”指示灯侧规O安全装置 侧规检测器当侧规检测器启动时，该指示灯亮起，并发出5秒钟的警报声。19)“传感器故障”指示灯传感器故障 O安全装置 传感器故障当前规检测器操作侧或驱动侧的传感器因粉末、纸粉或其它物质 而变得脏污时，该传感器启动。使用气吹或刷子清洁传感器，然后 重新接通给纸合压装置的电源，将指示灯关闭。20)“吸嘴越位检测”指示灯吸嘴越位检测安全装置如果吸嘴达到上限，该指示灯亮起，当吸嘴返回正常位置时，指示O吸嘴越位检测灯熄灭。KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-1421)“根型双张给纸停止检测器”指示灯双张给纸 停止 O安全装置 根型双张给纸停止检 测器如果给纸装置的根型双张给纸停止检测器检测到双张时，指示灯 亮起，给纸装置停止工作。当撤去所检测到的纸张并重新接通给纸 装置的电源后，该指示灯熄灭。如果关闭给纸装置的电源，在从双 张检测器上撤去所检测到的纸张后，指示灯也将熄灭。22)“合压检测器”指示灯合压 O安全装置 合压 检测器当传感器自动检测到在给纸板上通过的纸张时，该指示灯亮起。在 正常操作过程中，该指示灯亮起。23)“纸偏防止检测器”指示灯纸偏防止 O安全装置纸偏防止检测器当未能在已设定好的时间检测到从给纸板处传出的纸张时，指示 灯亮起，给纸装置停止工作，脱离合压(退筒)。撤去给纸板上的 纸张，按“给纸启动”按钮使滚筒重新合压，指示灯熄灭。小注意使用摇手柄之后，务必将手柄转到最低下的位置。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1524)“异物检测”指示灯异物检测 O安全装置 异物检测如果检测器在给纸板上检测到异物，指示灯亮起，给纸装置停止工 作。当去除异物，使检测棒返回原点位置后，指示灯熄灭，重新按 下“给纸启动/退筒”按钮。25)“给纸主堆纸台升降”按钮升降给纸 主堆纸台升降按下该按钮自动升起或降下给纸堆纸台。再次按下该按钮取消手动操作，恢复到自动操作状态。26)“给纸主堆纸台上升”按钮上升按下该按钮将给纸主堆纸台升起。释放该按钮，主堆纸台停止。如 果按住该按钮，堆纸台将停止在由上限制器和堆纸台高度检测器 所设定的限制位置。给纸 主堆纸台上升KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1627)“给纸主堆纸台下降”按钮下降按下该按钮将给纸主堆纸台降下。堆纸台控制电路可使堆纸台下 降，直至其到达由下降暂停和下限制器所设定的限制位置。要使给 纸主堆纸台在下降的过程中停止时，按“停止”按钮。给纸 主堆纸台下降28)“给纸主堆纸台停止”按钮停止给纸 主堆纸台停止按该按钮使正在下降的给纸主堆纸台停止下降。当堆纸台自动升起时，该按钮不起作用。29)“给纸辅助堆纸台升降”按钮升降给纸 辅助堆纸台升降按下该按钮手动升起或降下给纸辅助堆纸台(按钮亮起)。再次按 下该按钮取消手动操作，恢复到自动操作状态。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1730)“给纸辅助堆纸台上升”按钮上升按下该按钮将给纸辅助堆纸台升起。释放该按钮，堆纸台停止。即 使按住该按钮，辅助堆纸台也只能停止在由上限制器和堆纸台高 度检测器所设定的限制位置。给纸 辅助堆纸台上升31)“给纸辅助堆纸台下降”按钮下降给纸 辅助堆纸台下降按下该按钮降下给纸辅助堆纸台。释放该按钮，堆纸台停止。即使 按住该按钮，堆纸台也只能停止在由下限制器所设定的限制位置。32)“吸嘴高低调节”开关0攵嘴高低调干+吸嘴高低调节按住“+”开关时，吸嘴箱会往纸张规格变大的方向移动，而在按 住“-”开关时则往纸张尺寸变小的方向移动。放开开关之后，吸 嘴箱会停止移动。KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-1833）“停止”按钮停止 停止该按钮可在任何状态（从准备至高速运转）下使印刷机停止工作。该按钮为推锁式按钮，当按钮被按下时，按钮保持开启的状态。再 次按下该按钮将解锁，使印刷机得以运转。在使用此按钮使印刷机停止运转的同时，可以进行诸如给纸堆纸 台和收纸堆纸台的升起/降下、纸张尺寸预设和墨斗辐转动等一系 列的操作。仅在紧急情况下方可使用该按钮停止高速运转.频繁使用该按钮 会加重电机制动器的工作负荷，从而可能导致故障。34）“倒点动”按钮I倒点动 I主机倒点动该按钮用于倒点动印刷机。按下该按钮，然后将其释放。（主机倒 转报警响起，“准备/运转中”指示灯闪烁。）如果在报警声停止（但此时“准备/运转中”指示灯仍在闪烁）后再次按下该按钮，印刷机将在该按钮被按住的同时以缓速倒转20秒。如果释放该按 钮，印刷机停止运转。注意在给纸装置电源接通的情况下，不能倒 点动印刷机。如果在“调整”按钮未被按下的状态下，打开主机 安全罩或机组之间的任何活动踏板，印刷机将停止运转。35）“供墨”按钮供墨 供墨按下该按钮时，指示灯亮起，墨斗根开始转动。再次按下该按钮 时，指示灯熄灭，墨斗辐停止转动。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-1936)“传墨辑”按钮传墨辐传墨辑按下该按钮时，指示灯亮起，传墨辐独立于其它辐开始摆动传墨。再次按下该按钮时，指示灯熄灭，传墨根停止摆动。37)“着墨辐”按钮着墨辑着墨辐按下该按钮时，指示灯亮起，着墨辑与印版滚筒合压。再次按下该 按钮时，指示灯熄灭，着墨辑脱离印版滚筒。38)“着水辐”按钮着水辐着水辐按下该按钮时，指示灯亮起，着水根与串水辑及印版表面接触。再 次按下该按钮时，着水辐脱离串水辐及印版表面。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2039)“计量辐”按钮计量根计量辐按下印刷机的停止按钮后锁定，按下该按钮后计量辐与串水辐接 合。再次按下该按钮时，计量根脱离串水根。40)“水斗根”按钮I水斗根 I水斗辐按下该按钮时，指示灯亮起，水斗辐开始持续转动。在印刷过程 中，通常应将按钮设于“开启”(指示灯亮起)的位置。41)“供水桥辐”按钮供水桥辐供水桥辐按下该按钮时，指示灯亮起，骑辑与着墨辑合压。再次按下该按钮 时，指示灯熄灭，骑辐与着墨辑离压。KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-2142）“刮墨刀离合”按钮刮墨刀离合刮墨刀禺合按下该按钮时，指示灯亮起，刮墨刀片与墨辐合压。再次按下该按 钮时，指示灯熄灭，刮墨刀片脱离墨辑。43）“合压”按钮I合压 I合压按下该按钮时，按钮在被按下的位置锁定，指示灯亮起，按钮已按 下的机组的滚筒合压。再次按该按钮关闭指示灯，脱离合压（退筒）。44）“收纸气泵开/关”按钮气泵 开/关 收纸气泵开/关按下该按钮时，指示灯亮起，收纸气泵、吸气轮和上部风扇分别开 始运转。再次按下该按钮时，指示灯熄灭，收纸气泵、吸气轮和上部风扇停 止运转。如果在该按钮关闭的情况下印刷机启动工作，当最后一个 滚筒合压，且收纸气泵、吸气轮和上部风扇开始运转时，该按钮亮 起。如果脱离合压（退筒），按钮将在最后一个脱离合压（退筒）后5秒熄灭，随后收纸气泵、吸气轮和上部风扇停止运转。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2245)“收纸主堆纸台升降自动/手动”按钮升降 升降自动/手动按下该按钮时，指示灯亮起，可以手动升起或降下堆纸台。再次按 下该按钮，取消手动操作，指示灯熄灭，恢复自动操作。如果纸张 以此状态堆放在堆纸台板上，当纸张到达堆纸台控制器时，堆纸台 自动降下。46)“收纸主堆纸台上升”按钮上升按下该按钮堆纸台升起，释放该按钮时，主堆纸台停止。当上限制 检测器启动时，即使持续按住该按钮，堆纸台也会停止升起。上升企注意临时接纸器动作时，堆纸台停止上升。47)“收纸主堆纸台下降”按钮下降 下降按下该按钮堆纸台降下，释放该按钮时，堆纸台停止降下。当下临 时止动器和下限制检测器启动时，即使按住该按钮，堆纸台也会停 止降卜。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2348)“收纸主堆纸台定量下降”按钮定量下降 定量下降该按钮用于插入堆纸台板。按下该按钮时，堆纸台按预设定量下 降。在堆纸台下降过程中，如果下限制检测器启动，堆纸台停止下 降。49)“堆纸台板开/关”按钮堆纸台板开/关堆纸台板按下该按钮时，指示灯亮起，堆纸台板关闭。开/关再次按下该按钮时，指示灯熄灭，堆纸台板关闭。50)“计数器开/关”按钮计数器 开/关 计数器 开/关按下该按钮时，指示灯亮起，当最后一个滚筒合压时，计数开始。若要将计数器置0,按下计数器旁边的置0按钮。当再次按下该按 钮时，指示灯关闭，计数停止。企注意不要在“计数器开/关”按钮亮起时将计数器置0。否则会造成故 障。KOMC3曰I LS40 M/C CH OM 050600 KAN基本操作3-2451)“取样开/关”按钮取样 开/关 取样开/关按下该按钮时，指示灯亮起，纸规前倾。取样时使用该按钮。临时 接纸器会随纸规的前倾瞬间弹出，因此在进行此项操作时应格外 小心。再次按下该按钮时，指示灯熄灭，临时接纸器和纸规返回至原点位 置。52)“印张平整装置开/关”按钮印张平整装置 开/关 印张平整装置 开/关按下该按钮时，指示灯亮起，印张整平器与印刷机操作联锁运转。当印刷机最后一台机组滚筒合压时，印张平整装置开始工作。此 外，当气泵按钮按下时，印张整平器可以独立工作。当再次按下该按钮时，取消与印刷机的联锁操作，指示灯熄灭。53)“吸气轮速度”调节旋钮吸气轮速度吸气轮速度吸气轮的操作与收纸气泵一同启动和停止。转动该旋钮可控制吸 气轮的速度。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2554）“收纸风扇速度调节”旋钮1收纸风扇速度1至6收纸风扇与收纸气泵一同启动和停止。转动该旋钮可控制风扇的 速度。55）“放纸凸轮”显示器放纸凸轮放纸凸轮该显示器显示放纸凸轮的位置。可在56至163的范围内进行调节。56）“放纸凸轮调节”开关+-按住“+”开关时，凸轮会往远离纸规的方向移动（提前放纸），-放纸凸轮调节而在按住“-”开关时则往纸规的方向移动（延迟放纸）。放开开关之后，放纸凸轮会停止移动。KOMC3曰I LS40 M/C CH 0M 050600 KAN基本操作3-2657)“放纸凸轮设定”按钮1设定 1位置设定按该按钮保存放纸凸轮的位置。可在低速和高速运转过程中保存 放纸凸轮的位置。若要保存位置，让印刷机以低于8000 rph的速度运转以设定放纸 凸轮的位置，然后按“位置设定”按钮。同样的，让印刷机以8000 rph或者更高的速度运转以设定放纸凸 轮的位置，然后按“位
