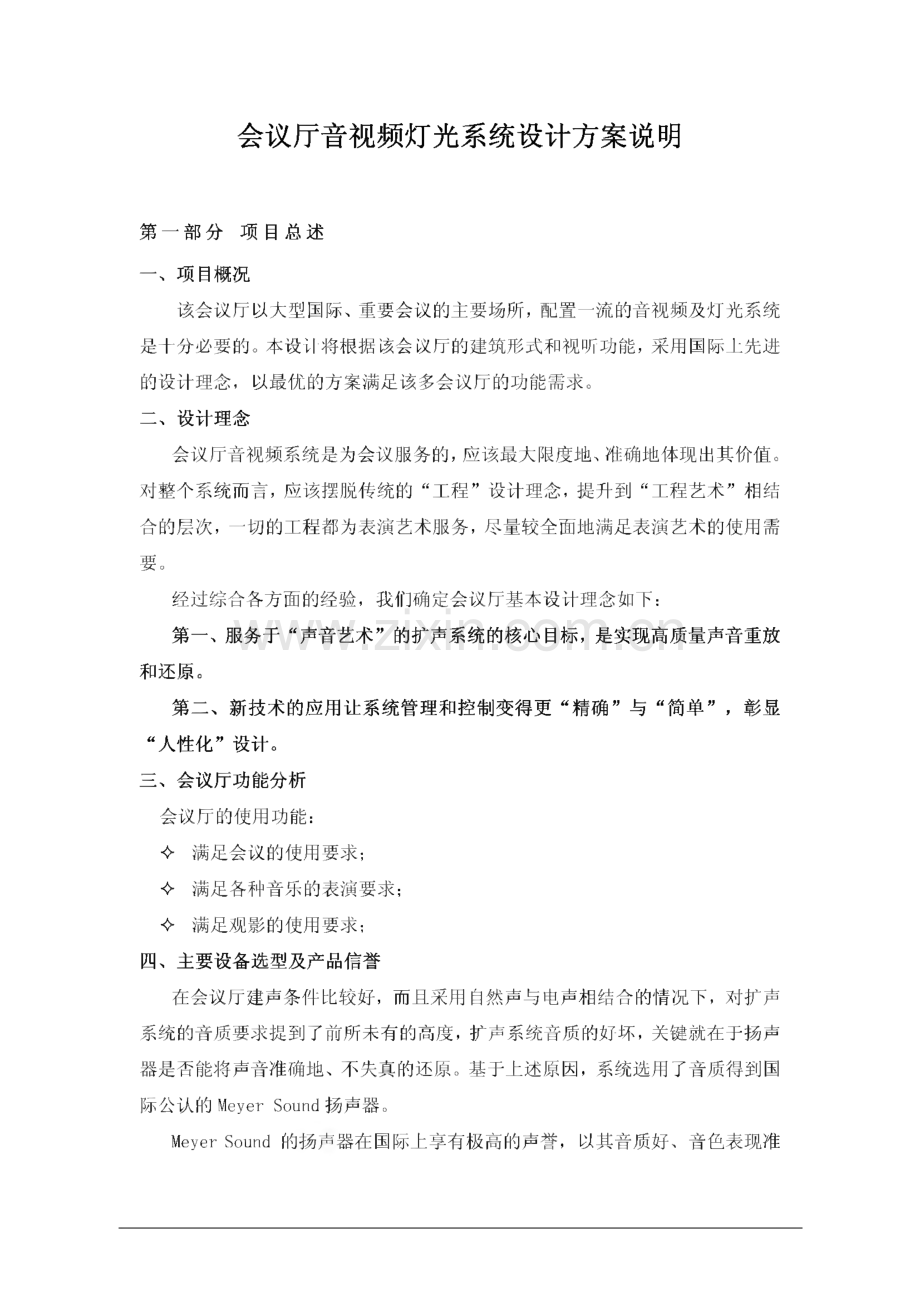

1、会议厅音视频灯光系统设计方案说明第一部分 项目总述一、项目概况该会议厅以大型国际、重要会议的主要场所,配置一流的音视频及灯光系统 是十分必要的。本设计将根据该会议厅的建筑形式和视听功能,采用国际上先进 的设计理念,以最优的方案满足该多会议厅的功能需求。二、设计理念会议厅音视频系统是为会议服务的,应该最大限度地、准确地体现出其价值。对整个系统而言,应该摆脱传统的“工程”设计理念,提升到“工程艺术”相结 合的层次,一切的工程都为表演艺术服务,尽量较全面地满足表演艺术的使用需 要。经过综合各方面的经验,我们确定会议厅基本设计理念如下:第一、服务于“声音艺术”的扩声系统的核心目标,是实现高质量声音重放

2、 和还原。第二、新技术的应用让系统管理和控制变得更“精确”与“简单”,彰显“人性化”设计。三、会议厅功能分析会议厅的使用功能:。满足会议的使用要求;令满足各种音乐的表演要求;令满足观影的使用要求;四、主要设备选型及产品信誉在会议厅建声条件比较好、而且采用自然声与电声相结合的情况下,对扩声 系统的音质要求提到了前所未有的高度,扩声系统音质的好坏,关键就在于扬声 器是否能将声音准确地、不失真的还原。基于上述原因,系统选用了音质得到国 际公认的Meyer Sound扬声器。Meyer Sound的扬声器在国际上享有极高的声誉,以其音质好、音色表现准 确、工作稳定可靠荣获多项大奖,是近年来国际上高级剧

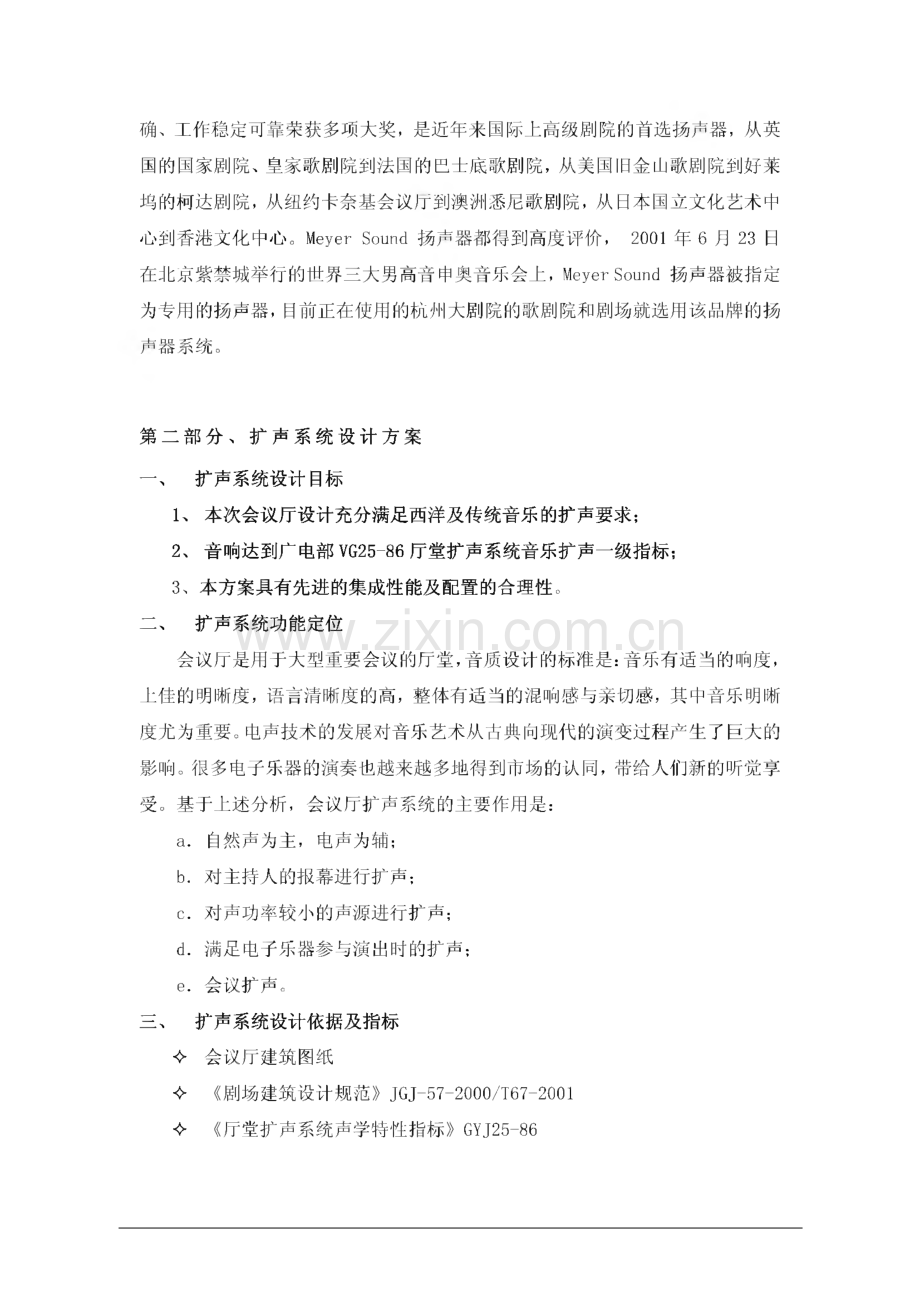

3、院的首选扬声器,从英 国的国家剧院、皇家歌剧院到法国的巴士底歌剧院,从美国旧金山歌剧院到好莱 坞的柯达剧院,从纽约卡奈基会议厅到澳洲悉尼歌剧院,从日本国立文化艺术中 心到香港文化中心。Meyer Sound扬声器都得到高度评价,2001年6月23日 在北京紫禁城举行的世界三大男高音申奥音乐会上,Meyer Sound扬声器被指定 为专用的扬声器,目前正在使用的杭州大剧院的歌剧院和剧场就选用该品牌的扬 声器系统。第二部分、扩声系统设计方案一、扩声系统设计目标1、本次会议厅设计充分满足西洋及传统音乐的扩声要求;2、音响达到广电部VG25-8 6厅堂扩声系统音乐扩声一级指标;3、本方案具有先进的集成

4、性能及配置的合理性。二、扩声系统功能定位会议厅是用于大型重要会议的厅堂,音质设计的标准是:音乐有适当的响度,上佳的明晰度,语言清晰度的高,整体有适当的混响感与亲切感,其中音乐明晰 度尤为重要。电声技术的发展对音乐艺术从古典向现代的演变过程产生了巨大的 影响。很多电子乐器的演奏也越来越多地得到市场的认同,带给人们新的听觉享 受。基于上述分析,会议厅扩声系统的主要作用是:a.自然声为主,电声为辅;b.对主持人的报幕进行扩声;c.对声功率较小的声源进行扩声;d.满足电子乐器参与演出时的扩声;e.会议扩声。三、扩声系统设计依据及指标令会议厅建筑图纸令剧场建筑设计规范JGJ-57-2000/T67-20

5、01令厅堂扩声系统声学特性指标GYJ25-8 6令厅堂扩声特性测量方法GB49 59-9 5。客观评价厅堂语言可懂度及R ASTI法GB/T14476-9 3令声系统设备互联的优选配接值GB/T1419 7-9 5令 厅堂混响时间测量规范GBJ76-8 4令民用建筑电气设计规范JGJ/T16-9 2会议厅扩声系统声学特性指标项目GYJ25-8 6音乐扩声一级指标最大声压级(空场 稳态准备峰值)1006300Hz范围内 平均声压级2103dB传输频率特性以 1006300Hz的平均声压级为OdB,在此频带内允许W4dB;声场不均匀度lOOHzlOdB100Hz-6300HZ8 dB传声增益100

6、HZ-6300Hz平均2-8 dB噪声级WNR 25四、系统配置优化在提出这个问题的时候,我们需要深刻理解扩声系统的“艺术”与“技术”的“分工”与“定位”,以便于我们建立正确的系统配置思路。上图大体上表明了扩声系统中“艺术”与“技术”的分工与定位。因此从扩 声系统工程设计角度出发,对“艺术”的理解更直接地表现为对调音师工作流程 的了解,对该问题的了解是需要具备丰富的现场演出调音经验的,如何创造一个 更符合调音师操作流程的工作平台(调音台,重放设备,传声器,效果器),工 程设计人员需要与有经验的调音师进行深入交流并认真听取调音师意见。而对扩 声系统的“技术”而言则是如何在每一个座位上尽可能准确地

7、还原调音师送出 的经监听或现场聆听后确认的节目信号。从调音台输出之后的“技术”部分来 看,有以下几种常见的系统配置方式。方式一:模拟分立系统来自调首台优点:小系统时成本较低,操作界面直观;缺点:连线多,累积噪声,可靠性较低。方式二:通用DSP信号处理系统来自调音台,DSP处理还原放大优点:连线简单,无累积噪声,功能灵活;缺点:操作界面直观性较差,调试较困难,声场与扬声器调整易混淆。优点:音质较好,房间与扬声器分别处理,调试简单,可靠性较高;缺点:连线较多,放大器选型及功率传输为变量,较难控制。方式四:有源一体化系统来自调首口-参量均衡数字延时线性驱动有源-体化扬声器系统优点:音质好,连线少,可

8、靠性高,调试简单,房间特性由工程商负责补偿 均衡,扬声器由制造厂优化;缺点:扬声器重量增加。从上述四种典型的配置方式可以看出,从音质优化和调试控制简单的要求来 说,方式三及方式四更有优势。近年来,在国外一些高端的扬声器制造厂商以及 对重放音质要求高的大型扩声系统大多采用了这两种方式。本设计采用方式四(有源一体化系统)。五、扩声声场设计扩声声场设计决定了观众、表演艺术(演员)和技术人员(调音师)通过扬 声器所能接收到的信息可以达到什么程度,是听感形成的关键。其中包括建声环 境、扩声形式的选择、扬声器系统的选型以及相关的设计分析与计算工作。随着 国民经济的发展、家庭Hi-Fi的普及与录音技术的进步

9、,使广大听众的相对听觉 鉴赏力也迅速提高,在这期间,人的听觉生理及心理特性研究成果的应用也带动 了会议厅扩声系统设计理论的不断发展。近年来在国外出现了“扩声系统优化设 计”的理论,并在许多专业会议厅中得到应用并取得了良好的效果。所谓“优化 设计”,主要指的是在常规的声压级、均匀度、清晰度等设计目标外,更加关注 相干声源的声干涉问题,以及更宽频带的指向性控制问题。如何有效解决扬声器 阵列本身的干涉以及合成声场中的声干涉问题,这也是直接影响音乐明晰度的主 要因素。对扬声器频率及相位响应的优化,对扩声系统的高精度调试、校准等技 术的应用,可以有效地提高扩声系统的还原性能,从而进一步改善听闻效果,这

10、些扩声声场设计理论与方法是大量的工程应用实践与实验室实证相结合的成果。本次设计中给予了充分的应用。六、扬声器的具体型号及布置根据该会议厅的实际建筑环境,我们选择:6只紧凑型宽角度扬声器UP A-2P组成4组中后场主扩音箱,布置在主席台 口正上方,其中主席台两侧各1只,两组中间声道各2只,覆盖后场观众区和中 场的观众区,音箱采用吊架方式。6只阵列音箱UP J-1P同样布置在主席台口正上方,做为中前场的补声音箱,和6只UP A-2P构成覆盖前、中、后场音箱组。2只超低频音箱USW-1P作为超低音音箱,布置在主席台两侧。2只UMS-1P作为舞台返送扩声扬声器,布置于舞台左右侧。系统选取一对美国M-a

11、udio有源扬声器作为控制室监听扬声器。七、扩声系统主要设备技术参数说明选用的meyersound音箱介绍UP A-1P紧凑型宽角度扬声器:频率响应60Hz-18 kHz自由场:8 0Hz-17kHz 4dB最大声压 133dBlm级覆盖角度(-6dB)100。(水平)X40(垂直)输出功率550瓦分频点1200Hz1)USM-100P宽频宽角度监听扬声器:频率响应30Hz-20kHz自由场:44Hz-16kHz+3dB最大声压132dBlm级覆盖角度(-6dB)100(水平X40(垂直)输出功率700瓦分频点1000HzUSW-1P超紧凑型超低频扬声器:八、信号混合加工设备频率响应32HzT

12、8 0kHz自由场:40Hz-100kHz+3dB最大声压级135dBlm输出功率350瓦/通道BI AMP Nexia CS数字音频处理器会议系统适用于需要大量话筒的应用环境,诸如会议室,理事会等场合。ne iaNexia CS是一台数字信号处理器,配有10路话筒/线路输入和6路独立的 混合输出,可满足会议室、法庭和理事会等场合的会议应用。Nexia的设计软件 中提供了大量的路由选择、信号处理等模块,用户可以通过P C软件来对系统进 行搭积木式的设计。通过控制软件的屏幕、R S 232接口或者其他兼容的遥控设 备可以对Nexia CS进行控制。利用以太网和NexLink数字音频接口,多台Ne

13、xia 设备可以联机构成大系统工作。特性:10路平衡式话筒/线路输入,采用裸线接口端子。6路平衡式输出,采用裸线接口端子。以太网接口用于软件设置/控制。串行接口用于第三方R S 232远程控制。远程控制母线用于特制的控制面板。NexLink接口用于多台设备联机工作。NEXI A 软件,可工作在 WindowsNTs 0/2000/XP。固定数量的输入输出接口,内部处理可自由设定。具有混合、线路交换、组合、均衡、延时、控制等多种功能。CE认证标志,通过CSA UL6500标准测试。设计师和工程师用指标说明数字会议系统应该具备10路配有裸线接口端子的平衡式话筒/线路输入和6路配有裸线接口端子的平衡

14、式线路输出。输入输出都是模拟信号,设备内部采用24bit量化、48 kHz取样频率进行模拟/数字和数字/模拟转换。所有的内 部处理都是数字处理。采用NexLink连接后,允许在多台设备间共享数字音频信 号。可以用软件来创建或者连接每一台硬件设备中数字信号处理组件。可选用的 系统组件应该包括(并不限定于):调音台、均衡器、分频器、动态增益控制器,路由选择、延时器、远程控制器、电平表、信号发生器以及诊断器。软件设置和 控制可通过以太网连接进行操作。设定完成之后,处理器可以通过软件显示屏进 行控制。第三方R S-232控制系统和第三方遥控设备都可以用来控制本设备。软 件可以在一台工作在Windows

15、 NT4.0/2000/XP下,配有网卡的个人电脑下运行。Nexia CS就是满足以上要求的数字会议系统。各模块界面:输入/输出模块界面输入/输出10进6出界面九、话筒设备无线话筒选配了拜亚动力6只无线手持话筒及2只无线头带话筒,方便主持人的语音拾音。音源部分采用TASCAM的MD-350 一台;先锋DV-420 一台。铁三角ES9 37aML是一枚阔频宽的电容式超指向性话筒,高质量的收音效 能,设计于增强收音、专业录音、电视广播、会议等高要求的收音应用。双鹅颈的设计,可将收音头灵活调 棉罩,可减低在讲话时收到 况出现。ES9 37aML配备有 敝技术,提供杰出的防止射 如手提电话等的干扰。话

16、筒 含有欧盟禁用的危害性物 话筒的超指向性提供 他适合的收音头配合实际的 形指向性120及超心形指 用直流1IV至52V幻象供电 小型开关UniSteep,可设 应。校到任何位置,并附有防风海 不雅的喷气声及其他风声的情 Uni Guard-射频干扰(R FI)屏 频干扰能力,避免收音时受到 亦符合R oHS规格,在构造上不 质。90的收音角度,并可选配其 应用,包括全指向性360、心 向性100。内置的供电模组使 工作。而外壳上的一个隐藏的 定80 Hz高通滤波及平直响话筒外壳使用耐用的合金铸造,并涂上黑色不反光涂层。底部接线端为标 准的XLR M-3卡农公头,可连接到任何以XLR F-3设

17、计的会议话筒上。并可选 配AT8 474绝缘防震座或AT8 473快速插头至-27或%-16转接器。ES9 37aML全长为500.0 mm,话筒的音频输出为低阻抗平衡,音频信号以卡农 公头输出端子的2号及3号针脚输出,而1号针脚则为地线(屏蔽)连接。输出相 位将以正相位电平设于2号针脚上。内置高质量UniSteep高通滤波电路,可轻易由平直的频率响应,开启 为于80 Hz以下衰减的收音效果,高通滤波器可减低话筒在近距离讲话收音时 的喷气声,并可减低收音环境中低频噪声(如外间汽车引擎声,空调系统的风 声等),房间中的回声及机械性的震动声。十、会议系统我们在了解了报告厅的详细需求后,充分理解了报

18、告厅的各项要求,做了认 真的细化设计,考虑了整个系统的配置选型做到美观并与环境协调一致;在完成 功能设计的基础上,还考虑了系统的可靠性、先进性及可扩展性,同时兼顾了经 济性。即在将来与其它系统相联结,能够将系统有机的融合在一起。本方案设计的同声传译设备选用的是德国博世公司(原飞利浦)的新一代 DCN数字会议系统产品,作为国际上第一家全数字化会议产品,DCNNG数字会议 系统在全球获得广泛应用,无论在联合国总部、欧洲的欧盟理事会还是在亚洲的 上海AP EC首脑会议,新一代DCN系统都在世界最高层会议得到应用。我们知道,虽然经过了认真的设计考虑,方案中还会存在不妥之处,我们愿 意在领导与专家的指导

19、下进一步完善。6个外语语种,1种母语,200个旁听来 设计的,由于考虑多功能厅为不固定会议场所,所以同声传译设备均考虑为移动 设备。所有硬件设备保证性能稳定,质量可靠,外形美观大方,设计合理,运用 方便、灵活、易于掌握,整个系统的安装及走线设计和布局应科学、合理,便于 拆装。1红外同声传译系统通过对声音的放大和合理的分配,使声压分布均匀,清晰度高,噪音干扰小,保密性好。2、红外同声传译系统搦有良好的扩充功能,可轻松结合其他系列的讨论系 统共同使用,并可实现自动摄像跟踪功能,简化了会场设备,节省投资.3、纯数字系统,超强抗干扰能力,不受灯光及无线通讯器材的干扰。4、主机独有的测试功能,可对应语种

20、、数量、产品多种不同频率的声音,方便系统调试。5、具有个人音量调节及控制自动啸叫功能6、译员机有同一声道互锁功能,确保通道与语种之间的一一对应。7、译员机具有消咳功能,当翻译人员咳嗽时,可防止咳嗽声传出。8、当发言者发言速度过快时,可以按下译员机上请求按键(SLOW)要求发言 者放缓讲话速度9、译员机具有间接翻泽开关(R EP LAY)。当翻泽人员听不懂发言者的语言时,可通过监听其它翻译人员的译音进行第二次翻译10、外观设计精巧流畅,符合人体工程学。各信道收听互不相干扰,按钮式选台。音量可自由调节大小。红外同声传译的方式博世数字会议系统在向会议参与者提供同声传译语种的分配方面有完备 的功能,因

21、此它可以满足大型多语种国际会议的全面要求。在设计同声传译功 能时也贯彻了系统整体设计的思想:传送传译语种的数字分配信号所用的电缆 与其他功能所用的电缆完全相同。因此在原有数字会议系统中增加传译功能是 很容易的事。同声传译系统可以选择由原语种直接翻译的工作方式,或可选择二次转译方 式。DCN可以支持多达31个不同的语种。译员台可以从31种不同语种通道中选 择,另外还加上发言原语种。每个译员工作间最多可以安装6个译员台。传译 系统可以独立工作,也可以作为一个大型综合系统的一个构成部分。DCN的语种分配系统有不同的工作方式供选择。语种分配可由DCN的电缆线 路实现,用通道选择器或带有通道选择功能的代

22、表机听不同的语种。还可以选 用无线红外系统实现语种分配,用红外发射机将各种语种送到会场的各个角落,用带有耳机或内置扬声器的个人线外接收器收听。无线方式用红外系统在会场内进行无线传送,具有极好的音质,同时为流动 的会议人员提供了极大的方便,最多可以传送31个通道。因为红外线不能穿透 厅房的墙壁,所以保密程度能够得到保证,能够接收红外系统的代表接收机数 量在原理上讲不受限制。红外发射机通过红外辐射板将各种语言送到会场的各 个部位,用带有耳机或内置扬声器的红外接收机收听。用此种无线方式,覆盖面 积大,收听灵活。会场内出席及列席席位均可以选择发言原声或同传声道,用 耳机选择收听。如果以后有更多的需求,

23、还可以方便地增加红外同声传译设备。同传系统组成简图如下:共80台无线接收机、博世数字会议系统的技术特点红外隹输红外传轴红外传输”外传输1)通信方式自定义网络通信协议,采用多路数据复用技术,利用双同轴电缆同时提供31 路高质量发言通道,31路用于同声传译的高质量分配通道,10路用于传送资料的 双向数据通道,而每一语言通道又可分成4路内部对话通道。2)语音数字化处理采用先进的数字技术,在传输过程中信号的质量和幅度都不会衰减,每一个 与会代表都可以听到稳定、纯正的声音,充分保证语言的清晰度和较大的语音动 态范围。DCN系统从根本上清除了一般会议系统存在的背景噪音、干扰、失真、串音等缺陷。语言带宽为1

24、6KHZ。3)显示方式采用LCD、LED显示方式,麦克风有LED红色光环。4)电源供电采用36V直流、DC高压分区供电,以减小线路损耗。5)安装结构议员机采用6芯DI N制标准插头,两芯电缆线和双同轴通信电缆合成一根电 缆。发言表决及同传设备均采用无线传输,可以随时增加会议单元。博世同声传译系统的特点(1)红外传输传输翻译语言最有效的方法是采用红外语言分配系统。因为从本质上它是无 线的系统,所以给使用人相当大的活动自由,由于红外线不能穿过墙壁,这意味 系统具有保密性。现在有了博世的I ntegrus,会议可以获得更好的音质,不受任 何灯光的干扰。概括地说,I ntegrus系统包括:发射机、一

25、或多个辐射器、若干接收机、以 及耳机、电缆等辅助设备。发射机是系统的核心,它既可以输入数字信号,也可以输入模拟信号,它把 这些信号调制在载波上,然后把调制的载波传输到分布在室内其他地方的红处线 辐射器上。发射机配有多种专门的接口模拟,以保证与外部多种信号源兼容,系 统可以同时传送多达32个通道的语言或音频信号。红外线辐射器的输出,是强度调制的红外辐射波。为每个代表分配一个袖珍 接收机,接收机上的镜头收集红外辐射。并将之传到传感器上。然后将信号解码,还原成翻译语言,代表通过通道选择器选择不同语种的的翻译语言,经耳机收听。(2)先进的数字技术I ntegrus语言分配系统结合了独特的、专门博世外-

26、数字技术。这项技术有 几个特点:I ntegrus符合I EC61603的标准。这是为语言分配用的数字红外发射专门制 定的工业标准。采用2-8 MHZ频段消除了各种照明系统带来的干扰。采用里德 索罗门码纠错,并结合误码率门限,保证了高音质。数字传输协议允许传送附加资讯(例如多通道的同步)。采用数字技术能达到极高的音频质量、信噪比高达8 0dBo(3)红外线传输的特点红外线辐射是音频传输的理想载体,人眼看不到红外线,它可以载送多个通 道,每通道分配一种语言,传送到较远的距离。它是一种无线传输的系统,所以 会议代表不需要与系统有物理连接就可以收听翻译语言。(4)会场的保密性会议经常要讨论一些敏感话

27、题,所以音频信号传输的保密性就十分重要,由 于红外辐射不能穿透不透明的建筑,所以会场本身就起到阻挡红外辐射外泄和防 止窃听的效果。(5)在相邻房间中的语言分配红外系统特别适合有多厅的会议中心,由于墙体阻挡红外线的穿透,相邻会 议室不会互相干扰。(6)不受灯光的干扰传统红外语言分配系统容易受到照明灯光的干扰。新型(荧光)灯具的工作 频率较高,使这个问题更加严重,I ntegrus采用更高的频段,彻底解决了这个 难题。它工作在2-8 MHZ的波段,避免了来自各种照明灯光的干扰,由此带来了 2个优点,其一是音质大大提高。其二是系统更适合用在出租业务,因为出租的 系统必须适应各种照明环境。灯光干扰无灯

28、光干扰有失真的接收无失真的接收其它语言分配系统Bosch 的 I NTEGR US 系统(7)音频质量I ntegrus系统具有大大提高的音频质量,更好的压缩技术和更高的信噪比,使接收到的信号更为清晰,同时消除了上文所述的灯光干扰。清晰的语言使代表 长期收听不感觉疲劳,所以代表可以集中精力长时间地参加到会议中去。(8)通道的数量I ntegrus系统在选择需用通道方面给使用人极大的灵活性,使用较高的频段(2-8 MHZ),可以用4种不同的质量模式传输音频信号:普通音质的单声道(语言分配),4个这样质量的通道结合成1个载波信号。普通音质立体声(音乐或表演),2个这样质量的通道结合成1个载波信号。

29、高音质单声道(带宽加倍),2个这样质量的通道结合成1个载波信号。高音质立体声(高音质播放音乐或演出),1个这样质量的通道结合成1个载 波信号。I ntegrus系统最多可以提供32(31个不同的翻译声道+1个原始发言)普通音质的通道。对最大型的会议也绰绰有馀。普通音质通道占用较小的带宽,可用于传 输语音。传送音乐可用高音质立体声模声道和高音质声道可以混用。(9)代表的活动自由使用红外系统,代表有在整个房间会议室内走动的自由,因为信号都在空气 中传播,与系统没有物理的连接,活动只受会议室的墙的限制。代表用的接收机 非常轻便,可以方便的装入衬衫和外衣的口袋中。(10)使用方便的通信选择I nteg

30、rus接收机能提供的通道数量和可用通道的数量完全相同。避免在无 用的通道中反复搜索。接收机随时自动调整通道数量保持和系统可用通道数量一 致。(11)系统的安装和维护I ntegrus系统容易安装(安装时间的长短主要取决于辐射器定位和校准所 有的时间)。发射机的连接直接而快捷。发射机有安装模块和插槽,通过模块可 以和数字和模拟会议系统连接。所有安装配置和系统状态的信息都在发射机正面 板上显示。显示器还显示一个菜单,可以对系统参数进行设置和更改。仅用一个 按钮就可以选择所有的菜单选项。发射机的线路和辐射器的匹配线路可以有效地监测红外的辐射功能。辐射器的 状态在发射机的显示器和各辐射器的LED上指示

31、。系统和容易维护,接收机的经 常维护仅仅是充电或更换电池而已。一旦安装完毕,系统随时可以扩展:如果会议规模扩大,只需增加接收机的 数量,系统的基本结构保持不变。(12)覆盖测试I ntegrus接收机具有一个聪明的特性,他能让安装者不用另外的测试设备就 可以检测红外辐射器的覆盖。只要拿著处于测量模式下的接收机在会场中走动就 可以测量每一点的覆盖,通过测量可以决定是否需要增加辐射器的用量或调整原 有辐射器的位置。(13)内置充电电路技术上的突破使接收机的充电比以往更稳定,信号处理由为I ntegrus系统专 门开发的芯片进行。现在每个接收机都内置了充电电路,这就保证了最佳的充电 效果和最长的电池

32、寿命。(14)房间的耦合如果要在多个会议厅中分配翻译语言,I ntegrus发射机具有主/从动操作模 式,可以满足这种需要,从动发射机可以放在分会场,和主发射机提供完全相同 的功能,并为所在会场的辐射器输出信号,这样就避免用1个发射机连接多个房 间的辐射器,既减少了接线的数量,也避免了过载的危险。(15)紧急或辅助输入为了进一步保证代表的安全,发射机准备了一个辅助输入,他能对所有有效 的音频声道实行抢先控制,这个辅助输入可以把紧急消息直接分配给所有的有效 声道。辅助输入还可用于分配音乐和其他信息(16)音乐的分配和助听I ntegrus所能提供的不仅仅是语言分配,它的灵活性和高音质使他还适合:

33、音乐分配,在各种场合下,例如健身中心和工厂,它可以向建筑物内不同地 区的听众发出不同的音乐。高质量的音频分配。在多语种电影院可以向同一个影厅提供不同的语言声 道。助听。在剧院和公众场所帮助有听力障碍的人。主要设备介绍1.中央控制主机:DCN-CCU与P C配合使用时,DCN中央控制装置(CCU)可以提供更加完美的会议控 制功能。用户可以访问大量的软件模块,每个都具有特定的会议控制和监控功能。这些模块大大提升了会议管理能力。一旦P C出现故障,此中央控制装置将转 换为独立操作模式,使会议 能够继续进行。特性和优点 I F设计大奖 控制多达245个馈送装置 可以控制数量不限的DCN-FCS 32通

34、道选择器,2 x 32 iWj品质首频通道 光纤网络,用于将CCU连接至I ntegrus传输器以执行红外线语言传播,连 接至音频扩展器和Cobranet接口以执行各种音频馈送和分配功能 采用冗余布线的光纤网络设计。可以是单个分支,也可以是冗余环路 基本话筒管理功能 三种操作话筒模式:打开:话筒按钮控制发言请求(自动)覆盖:通过话筒按钮可以覆盖已激活的话筒(FI FO)语音:语音激活话筒 打开话筒的数量为1至4个 用于代表大会投票程序的基本投票控制。代表可以登记“出席”、“赞成”、“反对”和“弃权”。Concentus主席装置可以启动、停止和暂停投票。合 计结果可以显示在大厅显示屏和装置的LC

35、D屏幕上。此外还包含传呼功能,用于激活投票音。通过此声调,主席可以提示即将开始一轮投票。基本同声传译功能,附带31个语言通道以及1个原始语言通道 基本内部通信功能,可以指定内部通信操作人员和内部通信主席(都可以通过译员台呼叫)自动摄像机控制 使用控制P C软件或遥控器获得扩展的会议功能-2路音频线路输入和2路音频线路输出 可调节音频输入的灵敏度 可调节音频输出的灵敏度 音频插入功能,用于连接外部音频处理设备或电话耦合器 可通过显示屏和单个旋钮对CCU和系统进行配置 安装人员可为每个CCU分配唯一的名称以便识别 通过VU计量表读数来监控音频输入和音频输出。可以使用耳机来监控音频 适用于桌面或机架

36、安装的19英寸(2U)壳体 方便携带的提手 附带19英寸机架安装支架、可拆卸支脚和安装附件 系统安装和用户手册光盘控件和指示灯 前部配有电源开关 前部配备可显示2 x 16字符的LCD显示屏,用于显示状态信息和CCU配置 前部旋钮,用于浏览LCD菜单 后部配有两个红色LED过载指示灯,用于指示DCN网络输出 两个红色LED过载指示灯,用于指示光纤连接互连组件 欧式电源插座内置保险丝,附带匹配的1.7米(66.9英寸)电源线 两个用于连接装置和扩展电源的DCN插座。每个插座都具有短路保护功能(2 个六针圆形插座)两路光纤网络连接,用于连接音频扩展器 两个三针XLR均衡音频线路输入,附带可选电流分

37、离功能。两个立体声莲花插非均衡音频线路输入 两个三针XLR均衡音频线路输出,附带可选电流分离功能。两个立体声莲花插非均衡音频线路输出 1个耳机输出3.5毫米(0.14英寸)立体声插孔 两个R S-232串行数据连接器,用于P C连接和诊断设备技术指标电气总功率电压115/230 V+/-10%功耗200 WDCN系统电源40 VDC,每个DCN插座最高65 W光纤网络电源40 VDC,最高 65 W130 WR S-232连接2个九针迷你D凹型插孔频响30 Hz-20 kHz(-3dB,额定电平)额定电平时的THD 85 dB,1 kHz动态范围 90 dB信噪比音频输入 87 dBAXLR额

38、定输出12 dBV(+/-6 dB)XLR 最大输出+12 dBV 莲花插额定输入音频输出24 dBV(+/-6dB)莲花插最大输入+0 dBVXLR额定输出12 dBV(+6/-24 dB)XLR 最大输出+12 dBV 莲花插额定输出机械24 dBV(+6/-24 dB)莲花插最大输出+0 dBV安装独立使用或安装在19英寸支架中尺寸(高x宽x 厚)88 x 483 x 350 毫米(含支架,不含支脚)92 x 440 x 350 毫米(不含支架,含支脚)重量7千克(15.4磅)颜色碳灰色(P H 10736)和银白色4.DCN-I DESK-D 议员机DCN-I DESK译员台可供一位译

39、员使用,造型时尚,设计精美。它完全符合 国际通用标准。译员台上的控件依据功能区进行清晰明确的布局,直观易用,避免出错。提供浅色和深色两种基座的译员台。此项目共7台DCN-I DESK-D议 员机设备,为K多功能厅(宴会厅)和多功能报告厅共同使用。特性和优点 对手机干扰的敏感度较低 适于视觉障碍人士的人机工程学设计和特性 多达31个同声传译通道和1个原始语言通道,音频带宽20 kHz 带背光的图形LCD,在光线较暗的条件下也能清晰显示信息 5个用于转播语言的预选键,显示屏上具有激活指示 话筒按钮带有红色或绿色发光环 浅色或深色两种基座控件和指示灯 A和B输出通道,显示屏上具有状态和选择指示 显示

40、屏上提示所有通道的通道编号、语言名称和音质 适于视觉障碍人士的人机工程学设计和特性,例如中间按钮上的突起点 和用于提示话筒开/关状态和重复选定转播的哗声 附带语言通道选择器的内置扬声器 发言计时器,提示已过的翻译时间 发言降速功能,提醒当前发言者放慢语速 请求操作人员或服务人员帮助 工作间电话和内部通信指示灯 每个工作间可以容纳多达六张工作台 桌面安装和嵌入式安装 可插拔话筒(DCN-MI CS)在连接头戴式耳机后自动选择 输入编程模式后,可以通过显示屏上的菜单轻松进 行编程 话筒键带红色环绕“正在使用”指示灯,绿色表示“工作间未在使用中”静音键 帮助键 降速(放慢语速)键 操作人员和主席内部

41、通信呼叫键 附带黄色LED指示灯的消息键 电话和内部通信呼叫黄色LED指示灯 A和B通道占用黄色LED指示灯 用于通道设置(和其他功能)的旋转式步进控件按下此按钮可将选项设 为第一个可用通道 带背光的LCD,显示选定的和已激活的输出通道以及通道编号和缩写语 言名称 扬声器音量旋钮 耳机音量旋钮 耳机低音和高音旋钮 哗声打开/关闭键 五个转播语言预选键 附带绿色LED指示灯的基本/自动转播键 旋转步进控件(与发言部分相同),用于选择转播 预选键的转播语言和扬 声器通道。按下此按钮可将选项设为第一个可用通道 带背光的LCD,显示选定的转播语言,附带通道编号、缩写名称和音质 指示灯。还会显示选定的扬

42、声器通道和缩写名称互连组件 六针话筒插座耳机或头戴式耳机连接器,五针180 Din型插孔,按照I EC 574-3标 准配线 6.3毫米(0.25英寸)和3.5毫米(0.14英寸)立体声插孔耳机连接器 2米(78.8英寸)DCN电缆,带模制六针圆形连接器 六针圆形插座,用于与DCN网络进行环路连接八针模块化插孔连接器,用于连接至工作间电话、内部通信和工作间“正 在使用”指示技术指标电气耳机连接频响 30 Hz-20 kHz负载阻抗 32欧姆输出功率2 x 30 mW/32欧姆头戴式话筒连接频响 30 Hz-20 kHz负载阻抗 32欧姆输出功率 60 mW/32欧姆额定话筒输入电平 7 mVr

43、ms过载话筒输入电平 124 mVrms安装独立使用或固定在桌面上尺寸(高x宽x厚)82 x 330 x 170毫米(3.2 x 13 x 6.7英寸)(带话筒)倾斜 25度重量 1.3千克(2.8 7磅)顶部颜色 银白色(R AL 9022)DCN-I DESK-L 基座颜色浅灰色(R AL 000 7500)DCN-I DESK-D基座颜色 碳灰色(P H 10736)5.DCN-MI CS/L可插拔短/长柄话筒此创新话筒造型时尚,采用人机工程学设计,配备灵活可调的话筒柄,能够 方便地直接插入讨论装置、Concentus嵌入式安装的话筒连接面板或译员台。话筒具有单向响应功能,即使在嘈杂条件

44、下也能获得最佳性能;它包括一个指示 灯。该指示灯在话筒打开时为红色,而在代表装置处于请求状态时为绿色。它对 手机干扰的敏感度较低。此项目中DCN-MI CL共7支,与DCN-I DESK-D议员机配 合使用。为K多功能厅(宴会厅)和多功能报告厅共同使用。特性和优点 话筒柄灵活可调的单向性话筒 内置防喷和防风罩控件和指示灯 红灯或绿灯。红色表示话筒处于激活状态,绿色表示已接受发言请求。互连组件 用于插入和固定话筒的连接器技术指标机械安装插入和固定在任何讨论装置、Concentus嵌入式安装的话筒连接面板和译员台长度DCN-MI CS 310 毫米(12.2 英寸)DCN-MI CL 480 毫米

45、(18.9 英寸)重量DCN-MI CS 100 克(0.22 磅)DCN-MI CL 115 克(0.25 磅)颜色银 白 色(R AL9 022)6.LBB9 09 5/30 议员耳机小巧轻便的动态耳机,此项目共7副LBB9 09 5/30议员耳机供议员使用,可以直接连接到DCN-I DESK-D议员机上,为K多功能厅(宴会厅)和多功能报 告厅共同使用。可更换耳塞互连组件1.5米(59.0英寸)电缆,端部带6.3毫米(0.25英寸)立体声插头 技术指标电气电阻 2 x 720欧姆频响 250 Hz 至 13 kHz(-10 dB)功放能力200 mW灵敏度(1 kHz)97 dB SP L

46、/听筒(每个系统0 dBV时)96 dB SP L/听筒(每个听筒1 mW时)机械重量 78克(0.17磅)颜色黑色/灰色7.I NT-TX08 发射机发射机适合装入19英寸的机架或置于桌面,内有专用插槽,可以装入一个 模块。发射机是I NTEGR US系统的核心设备。它接受数字(来自DCN)或模拟的 输入信号,并用这些信号调制载波,然后将调制的载波送到布置在房间中的辐射 器上。此项目中共一台I NT-TX08发射机,为K多能厅和多功能报告厅共同使用。产品型号:I NT-TX08 8通道发射机特点和优点通用电源适合世界各地供电规格。可以分配的通道书最多为4、8、16或32音频通道。适合与DCN

47、或模拟系统。自动向所有饮品通道发出紧急信息。在休息的时候,用辅助模式向所有通道播送音乐。灵活的通道配置和通道质量模式,可以提高分配效率。每个输入可以分别调整输入灵敏度,使输入电平得到精确调整。在测试模式下,为每个输入/通道产生不同频率的测试信号,随通道的提高,测试声调逐渐提高。可以将另一台发射机用“从动模式”分配信号,因此可以多房间使用。内置小型红外辐射器用于音频的监听。辐射器和系统状态通过显示器指示。发射机和系统的配置,通过一个显示器和一个旋转按钮完成。安装人员可以为每台发射机指定一个名字,以便识别。可以为每个音频通道分别指定一个名字,以便识别。名字可以从一个表中选 择,也可以手输。自动待机

48、/运行功能。通道数量与DCN系统中正在使用的通道数量自动同步。控制和指示2x16字符的LCD指示器,显示状态信息和发射机的配置旋转按钮用于浏览菜单和配置正面盘上的电源开关用DCN接口模块可以将I NTEGR US系统和DCN会议系统连接。由DCN同声传 译设备发出的翻译语言加上原始发言,将经过这个接口输入到I NTEGR US系统中。在这个模块中可用的信号只有分配为原始发言和翻译语言的DCN通道。特点和优点当DCN系统打开时,I NTEGR US系统LBB 4502发射机自动打开自动与DCN正在使用的通道数量同步8.辐射器 LBB 4512/00 和 LBB4511/00红外辐射器是大功率的红

49、外辐射设备,适合用在大型场地。通过个人接收机让代表们聆听会议的进行。K多功能厅(宴会厅)使用了 3台LBB 4512/00和2 台LBB4511/00辐射板,多功能报告厅厅使用了 4台LBB4511/00的辐射板。产品信号:LBB 4512/00:大功率辐射器优点和特点LBB 4511覆盖可高达lOOOn?(一个载波,四个标准音质通道)。LBB 4512覆盖可高达2000 m2(一个载波,四个标准音质通道)。可选不同的功率,使用经济而高效。通用电源,适合全世界使用。不使用风扇-采用对流风冷却-安静运行,减少磨损零件的数量。由辐射器状态检测的LED指示。发射机与辐射器间的通讯,方便操作人员的监测

50、。随发射机自动同步或关机。自动增益控制保证I R ED(红外发光二极管)发挥最大效率。自动电缆均衡,保证用不同质量电缆时得到最高的传输效率。自动电缆终接,使安装简便。温控线路,辐射器升温过高时,自动由全功率切换到半功率。安装架,适合天花板和落地架安装。可调的辐射器角度,保证最大覆盖面积。红外发光二极管有土层保护,因而辐射器容易维护和清洁。外形时尚大方。提供电源电缆。控制器和指示器2个黄LED:每个辐射器盘上一个,指示本盘已接通电源并收到来自发射机 的载波。2个红LED:每个辐射器盘上一个,指示本盘已接通电源并处于待机状态。红和黄LED同时亮,指示辐射器产生故障。红LED闪、黄LED亮,指示辐射
