甘肃某35kV变电所高压柜改造施工组织设计-secret.doc

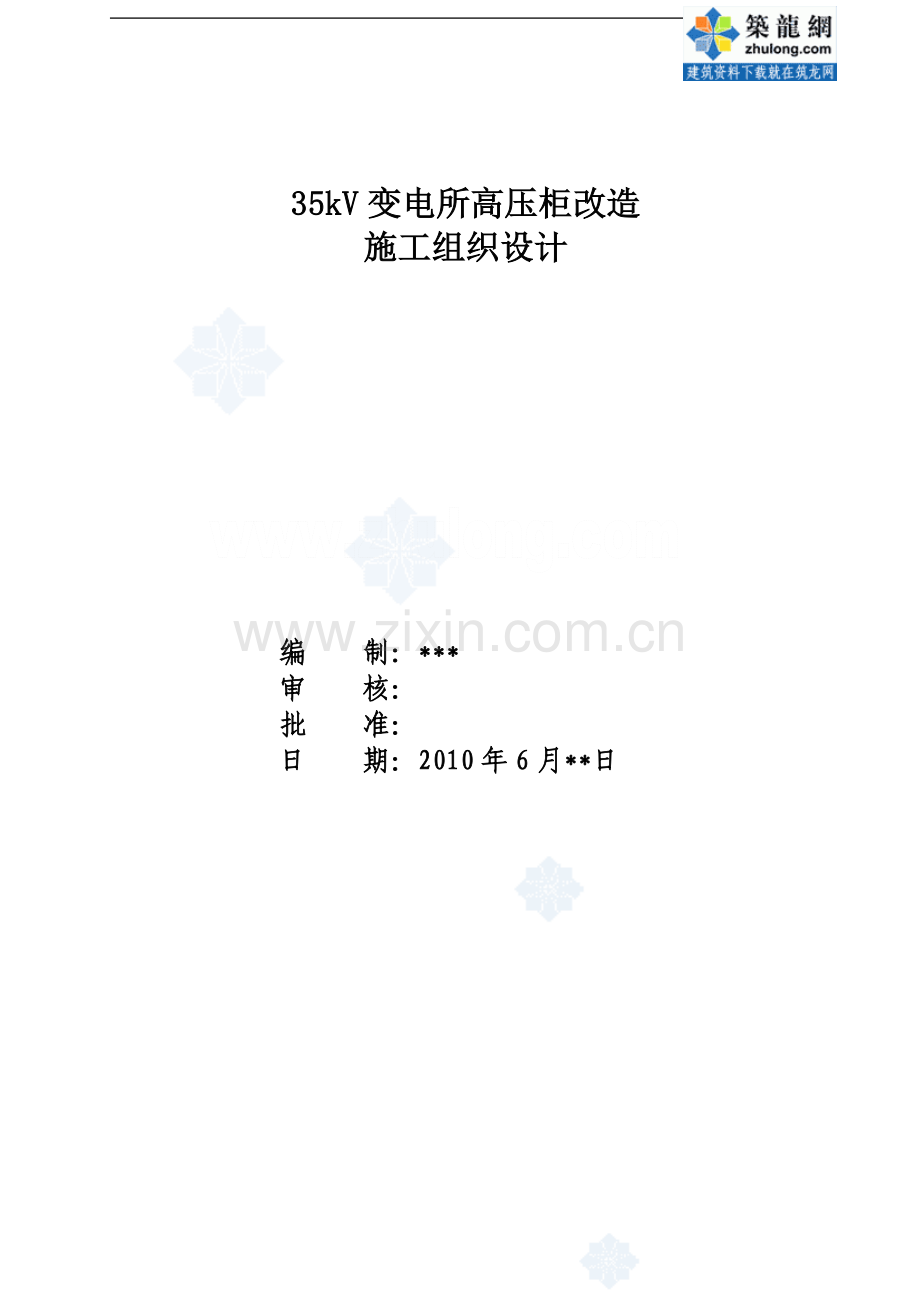

35kV变电所高压柜改造
施工组织设计

编 制：***
审 核：
批 准：
日 期：2010年6月**日

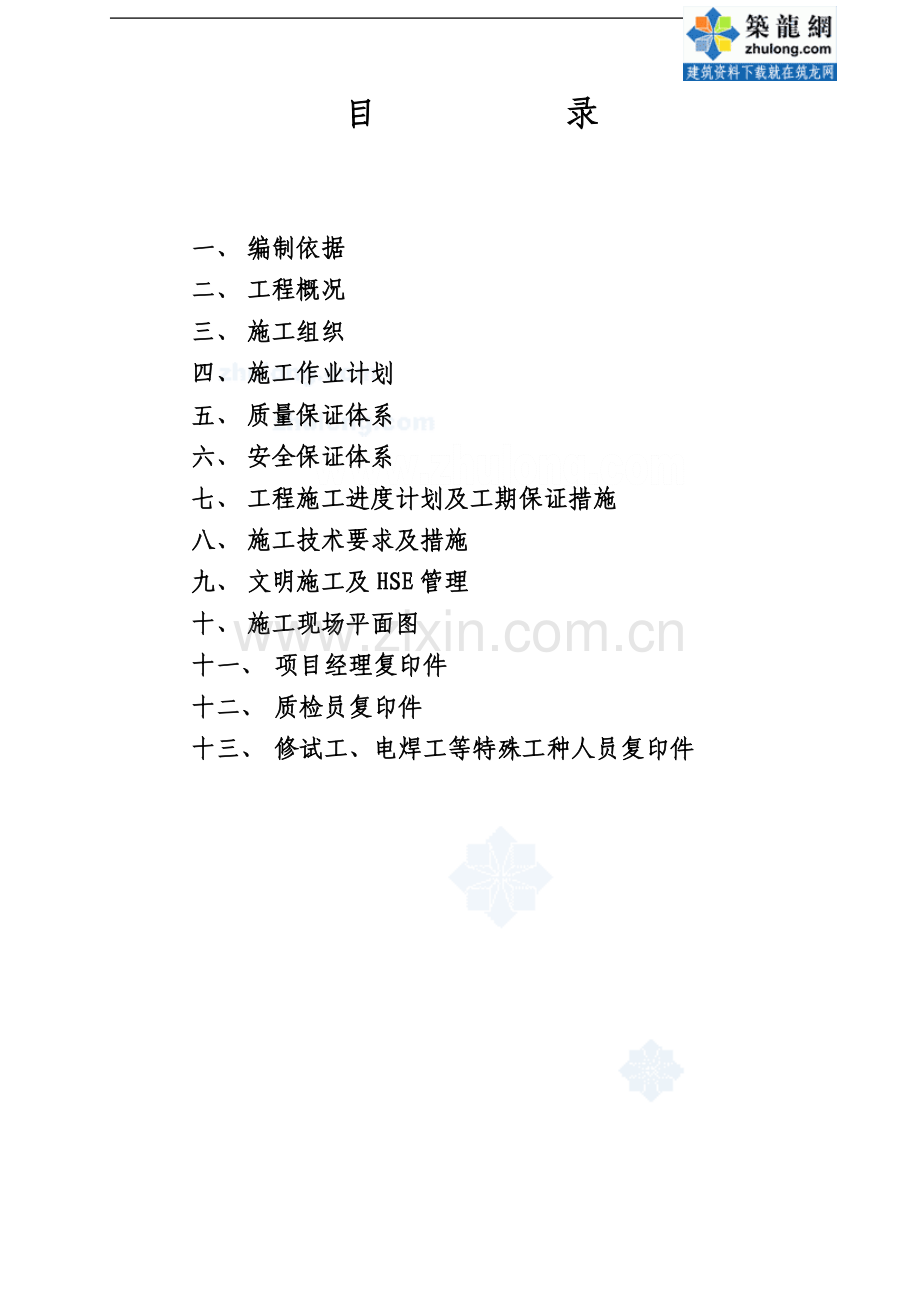

目 录

一、 编制依据
二、 工程概况
三、 施工组织
四、 施工作业计划
五、 质量保证体系
六、 安全保证体系
七、 工程施工进度计划及工期保证措施
八、 施工技术要求及措施
九、 文明施工及HSE管理
十、 施工现场平面图
十一、 项目经理复印件
十二、 质检员复印件
十三、 修试工、电焊工等特殊工种人员复印件

一 编 制 依 据

***35kV变电所高压柜改造工程施工组织设计编制主要依据是:
1. 电气设备安装规范、法律法规
（1）《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）;
（2）《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）;
（3）《电气装置安装工程接地装置施工及验收规范》（GB50169-92）;
（4）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-192）;
（5） 《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）;
（6） 《电气装置安装工程电气设备交接试验标准》（GB50150-91）;
（7）《建筑电气安装工程工程质量检验评价标准》（GBJ303-88）;
（8）《石油建设工程质量检验评定标准电气工程（电气安装工程）》(SY4030.2-93).
（9）SY4200-2007 石油天然气建设工程质量验收规范 通则
2.《水电安装大队质量管理体系的程序文件》
3.《***水电厂HSE质量管理体系的程序文件》
该组织设计重点从施工方案、质量体系、安全体系、管理体系、主要分项工程措施等几个方面入手，以确保安全、高效、优质的完成该工程并提供技术指导。
二、工程概况

***35kV变电所高压柜改造工程，位于甘肃省***县境内。该地区属黄土高原山区地带，夏季炎热施工较为不便。
本工程是***油田公司电力系统2010年维护改造工程,其工程主要工作量为：

1、拆除10kV高压室原高压开关柜11面、10kVPT柜1面。
2、在10kV高压室安装KYN28-12﹙Z﹚型高压开关柜8面、10kVPT柜1面。
3、将35kV 311、313两台DW8-35I型断路器更换为LW8-35A（T）/1600-31.5型六氟化硫断路器。4组刀闸更换为GW4-40.5G/630型隔离刀闸。
4、一、二次电缆敷设和连接。
5、试验、调试、试运行
三、施工组织

该工程由***水电厂安装大队承建，为使该工程能顺利完成，确保施工安全和工程质量，实现创优质工程的目标，专门组建本工程组织机构，下设现场管理、安全技术、质量检验、材料管理等负责人，对工程施工进行统一指挥，并对施工质量、安全、进度等进行全面控制，以保证工程质量、安全和效益指标。
1、 施工现场组织机构
施工项目经理：***
施工现场负责人：***
施工现场技术负责人：***
施工现场安全员： ***
施工现场质检员：***
施工现场材料员: ***
施工现场资料员：***
施工班长: ***
2、质量方针和目标:
质量方针:增强质量意识,坚持信誉至上;推行科学管理,提高科技水平;保证产品质量,满足用户需求。
质量目标:竣工交付使用的工程达到国家标准和规范要求,工程质量合格率达到100%,分项工程质量优良率达到85%以上，单位工程为优良工程。
3、安全指标：
无违章操作和违章指挥现象；无设备损坏事故；无人身伤害事故。

4、经济效益指标:
严格控制成本,完成公司对该工程的效益承包任务。
5、资源配置:
按<施工作业计划>执行。
四 施工作业计划

1、工程施工进度计划（见附表）
2、资源配置计划
2.1本工程拟投入现场施工人力配备及工作内容
2.1.1人力配置：
施工项目经理：***
施工现场负责人：***
施工现场技术负责人：***
施工现场安全员：***
施工现场质检员：***
施工现场材料员: ***
施工现场资料员：***
施工班长: ***
电气安装施工技术工人6人，施工配合普通工4人。
2.1.2工作内容（电气设备安装施工）
A）修试工：负责电气设备性能试验测试、表记校验和二次线的连接，变电所保护装置的调试；
B）电气安装工：负责10kV高压开关柜、控保屏等主设备的安装等工作；
C）电焊工：负责端子箱的焊接和安装工作；
D）配合普工：承担设备现场搬运、安装就位、电缆敷设等的配合工作。
2.2车辆
吊车（8吨）1台；
客货车1辆；

2.3本工程拟投入施工仪表仪器、机具配置计划
序号
名 称
型号规格
出厂日期
单 位
数 量
性 能
使用单位
1
电焊机
BXC—300
1998.6
台
1
完好
安装大队
3
交流耐压机
JZ
2001
台
1
完好
安装大队
4
直流高压发生器
ZGS-X
2002
台
1
完好
安装大队
5
电阻快测仪
KY—C
1998
台
1
完好
安装大队
6
保护校验仪
RT—1
1998
台
1
完好
安装大队
7
大电流发生器
DDQ—1000A
1998
台
1
完好
安装大队
8
绝缘油测试仪
FKDY
1998
台
1
完好
安装大队
9
套表
MZ—12
1998
套
2
完好
安装大队
10
电桥
QJ42 QJ24
1998
台
2
完好
安装大队
11
摇表
ZC11D-10 ZC-7
1998
台
2
完好
安装大队
13
接地电阻测试仪
4105A
1998
台
1
完好
安装大队
14
吊车
QY8A

台
1
完好
安装大队

五、质量保证体系
工 程 质 量 保 证 体 系 图

项目经理：***

电气设备安装部分工程负责人：***

施工现场技术负责人：***

施工现场质检员：***

施工现场材料员：***

施工班负责人：***
施工人员：***等

为加强施工管理、创建优质工程。***35kV变电所高压柜改造工程，建立健全质量保证体系。工程质量主要负责人组织人员做好施工准备，图纸会审，技术交底，物资器材管理工作，负责组织施工各阶段的质量自检工作。质检员负责各分部、分项工程的质量检验，并做好资料的检查、收集和整理。材料员主要负责工程的材料质量，严把材料质量关，坚决杜绝不合格的材料进入施工现场。同时在施工时，结合工程实际，选择最优施工方案，合理装备和使用施工机具、仪器、仪表，在施工现场实行岗位自检，班组互检，施工队专检的“三检”制度。
1、为提高施工质量，严格依照规范进行组织施工、质量检验和
评定。为了确保工程质量，在进行施工项目质量控制过程中，应遵循以下几点原则：
(1)坚持“质量第一，用户至上”，工程项目在施工中始终要把“质量第一、用户至上”作为工程质量控制的基本原则。
(2)“以人为核心”，树立“质量第一”的观念，提高人的素质，避免人的失误，以人的工作质量保工序质量、促工程质量。
(3)“以预防为主”，从对质量的事后检查把关，转向对质量的事前控制、事中控制，从对工程质量的检查，转向对工作质量的检查、对工序质量的检查、对单项单位工程的检查，这是确保工程施工质量的有效措施。
(4)坚持质量标准、严格检查，一切用事实数据说话，质量标准是评价产品质量的尺度，数据是质量控制的基础和依据，我们必须通过严格检验，用数据说话。
2、质量保证措施
(1)认真执行ISO9001质量管理和HSE管理体系。
(2)严格执行《电气装置安装工程施工及验收规范》。
(3)贯彻实行施工作业标准化，每位职工要做到标准清楚，方法得当，坚决制止心中无标准，盲目乱干的现象。
(4)执行“自检、互检、专检”制度，各级检查人员认定合格后，做好验收记录，方可移交运行单位验收。
(5)各项安装工作要做到彻底、齐全，坚决制止敷衍了事的工作作风。对施工中发现的缺陷，因现场情况一时难以解决，应作为遗留问题向对方说明。
(6)施工人员应及时认真做好施工、安装、调试等记录，做到数据准确真实，字迹工整，项目齐全。
(7)严把设备交接验收关。设备安装试验后，应由验收人当场操作验收，验收应认真负责，在验收中发现的问题，立即指出，马上整改。待检查合格，三方在设备安装、调试卡上签字后，设备才能投入运行。
(8)施工过程中实行专项责任制，每个责任人、每项工作负责人对其所负责的专项工作完全负责，工作班成员对专项工作负责人负
责。
3、影响工程施工质量的因素主要有五个大方面，即：人、材料、机械、施工方案和环境，在工程施工前，对这五方面的因素严加控制，是保证工程施工质量的关键。
4、为了保证工程施工质量，我们在施工过程中实行自、互、专检制度.
(1)班组施工人员完成一道工序后,自己先检查是否质量合格,并填写自检卡.
(2)施工人员检查对工序检查质量合格后,邀请班组施工负责人进行互检.
(3)班组负责人经检查如质量不合格,则责令施工人员对该工序进行整改或返工,检查质量合格或经整改、返工后检查质量合格方可邀请现场施工质检员进行专检,同时班组施工负责人根据检查结果如实填写互检卡.
(4)现场施工质检员经检查如工序质量不合格,则责令施工班组进行整改或返工,经检查如工序质量合格或经整改、返工后检查工序质量合格则可允许进入下一道工序. 同时根据检查结果如实填写专检卡.
(5)工序未经自、互、专检,施工人员不得擅自进入下道工序作业.
(6)隐蔽工程、分项、分部工程完工后,施工现场质检员还必须邀请监理工程师、质检站对施工质量进行检查或进行质量评定,否则不能进行下一个工序的施工.
(7) 自、互、专样表见后附.
5、为了保证工程施工质量，我们采取以下质量控制方法：
(1)审核工程技术文件、报告或报表，如有关技术资质证明文件、开工报告并经现场核实、施工方案和施工组织设计、设计变更修改图纸和技术核定书、有关质量问题的处理报告、分项分部工程质量检查报告等。
(2)现场质量检查，其中检查的内容有：开工前的检查；工序交接检查；隐蔽工程检查；分项、分部工程完工后应经检查认可，签署验收记录后，才可进行下一项工程项目的施工。

6、在工程施工结束后，积极配合监理工程师、质检站等有关人员进行质量评定，并认真填写工程质量评定记录。
六、安全保证体系

工程安全HSE管理体系图
项目经理: ***

电气设备安装工程负责人: ***

施工现场安全员: ***

施工现场技术负责人: ***

施工班安全员：***

为保证施工安全，提高经济效益。在工程施工中，严格依据安全管理规程，实施全面安全管理制度和安全保证措施。设立厂级安全员，现场安全员及班组安全员，实行各级人员生产责任制，明确各级人员安全责任，严抓制度落实，责任落实。实施“四定”管理（即质量、安全、工期、定额）全员承担安全生产责任，人人负责。坚持劳保上岗，坚持特殊工种人员持证上岗。在施工前，组织所有施工人员进行安全操作规程考试，考试合格后方能上岗，施工期间，各班组安全员在每天开工前先向班组成员讲安全，强调安全。在收工后，进行安全检查，总结安全，人人互相监督，力争使每位施工人员都能在思想上
树立“安全第一”的观念，另外班组安全员每周还应组织本班成员进行四小时的安全活动。在施工时现场安全员和班组安全员，应时刻提醒自己的施工人员注意安全，随时检查施工现场安全设施，安全操作，查处违章活动。
1、安全管理方针：健康至上、安全第一、环境优先,走全员健康、安全、环保的可持续发展道路。
2、安全目标：不发生施工现场重伤和死亡事故，施工轻伤率和一般事故控制在1‰人次以下，其它安全指标控制在厂下达安全指标之内;杜绝环境污染事故；争创一流的HSE管理水平,树立一流的施工队伍形象。保证工程安全、优质、按时完工.
3、安全技术措施：
（1）特殊工种人员必须持证上岗；
（2）所有施工人员进入施工现场必须劳保上岗；
（3）经常检查施工机具、吊具、安全用具的性能，发现问题及时更换和维修，确保安全性能良好；
（4）吊装运设备时要有专人指挥，与吊装运设备工作无关人员严禁进入施工现场；
（5）高空作业要系好安全带，必须有专人监护；
（6）施工时不得占用安全通道；
（7）氧气瓶、乙炔瓶距离保持在8米以上；
（8）带电设备或检测设备应悬挂警示牌，高压试验区应设有安全隔离带或警示标志，严禁非作业人员进入工作现场；
（9）电工作业应严格执行《电业安全操作规程》，严禁违章指挥、违章作业。
4、安全管理措施：
（1）落实安全责任、实施责任管理，工程施工项目承担控制、管理施工进度、成本、质量、安全等目标责任，因此，必须同时承担进行安全管理、实现安全施工的责任。
（2）进行安全教育与培训，增强人的安全生产意识，提高安全生产知识，有效防止人的不安全行为，减少失误。

（3）进行普遍检查、专业检查和季节性检查，采用多种形式的检查形式，以发现不安全行为和不安全状态，消除事故隐患，防止事故伤害。
（4）坚持工程施工标准化，按科学的作业标准规范人的行为，有利于控制人的不安全行为，减少失误。
（5）工程施工生产技术与安全技术的统一，生产技术工作是通过生产工艺过程、规范工艺操作等，发挥技术的作用，保证工程施工的顺利进行，生产技术与安全技术的统一，体现了安全生产责任制的落实、具体的落实“管生产同时管安全”的管理原则，同时加强属地管理和配合人员的管理。
5、为有效将工程施工因素的状态控制好，实施安全管理过程中，必须处理好五种关系，坚持六项基本管理原则：
（1）正确处理的五种关系：安全与危险并存；安全与生产的统一；安全与质量的包涵；安全与速度互保；安全与效益的兼顾。
（2）坚持安全管理六项基本原则：管生产同时管安全；坚持安全管理的目的性；必须贯彻预防为主的方针；坚持“四全”（全员、全过程、全方位、全天候）动态管理；安全管理重在控制；在管理中发展、提高。
6、坚持安全检查制度，落实安全检查内容。
（1）工程施工项目的安全检查以自检形式为主，是对工程施工的全过程、各个方位进行全面的安全状况检查。检查的重点以劳动条件、生产设备、现场管理以及施工人员的行为为主，发现危及人的安全因素时，必须果断的消除。
（2）进行以下以检查内容为主的安全管理：安全施工是否提到议事日程上，各级安全责任人是否坚持“五同时”；安全教育是否落实，是否到位；工程技术、安全技术是否结合为统一体；作业标准化的实施情况；安全措施控制是否有力，是否到位，有那些消除管理差距的措施；事故处理是否符合规则，是否坚持“三不放过”的原则。

7、工程HSE风险识别评价及消减措施

7.1健康风险识别及评价
健康风险识别:

罗列影响健康的风险因素

判别准则:<<中华人民共和国劳动法>>
<<工厂安全卫生规程>>

影响健康的风险因素：
1.生活物质供应条件2.烈日和有毒气体对人体的伤害
3.现场生活用电.用火的危害 4.地方病的危害

健康风险评价：

分类
A
B
C
D
E
事故发生率
非常低
低
中
高
非常高
事故率划分
条件
事故
等级
从未听说
听说过
我厂发生过事故
每年发生几次事故
当地每年发生几次
0
没有
改进管理区

1
轻微
2
微小

3
局部发生
风险区

4
严重

不可容忍区
5
巨大

改进管理区
归入该区的风险因素有2、 3、 4
风险区
无
不可容忍区
无
共有4项，其中归入改进管理区的1项，需要加强管理；归入风险区的3项，需采取措施。
7.2安全风险识别与评价

安全风险识别
罗列危害安全的风险因素

判别准则：《石油工业安全生产管理规定》《中华人民共和国道路交
通管理条理》、《电业安全生产规程》、《水电厂有关安全生产管理规定》

危害安全的风险因素评价：1、交通安全风险识别：2、交通道路运输条件差；3、驾驶员具有违章、侥幸的错误心理；4、村镇、道口的行人的安全交通素质太低；5、夜间，雨天等恶劣气候条件下行车；6、工业安全风险识别：装卸设备材料危害； 7、施工用电，生活用电接地不良，绝缘损坏，保护不当造成的危害。8、不正确使用劳保用品的危害.9、施工机具、仪器仪表使用不当或违章操作规程，对人体造成的伤害。10、焊接电源使用不当造成的触电。11、大型设备起吊措施不可靠造成的设备损坏或人身伤害。12、手持电动工具送电，由于安全标志，隔离措施不完善，设备本体闭锁设备不可靠等因素导致的绝缘损坏造成的触电。13、高压试验安全措施不当发生的触电。14、全场或部分设备触电。15、全场或部分设备送电，由于作业人员违反规程，移越遮拦，带负荷拉合刀闸，环路供电等因素导致的触电。16、施工现场材料堆放混乱，电缆沟不能及时覆盖等因素造成的碰伤，跌打摔伤。17、高空作业不安规定使用登高安全用具的危害；18、麻痹思想、侥幸心理、工作随意性造成的伤害；19、临时供电柜与所要拆卸开关柜距离比较近，防止误入间隔造成的触电。

安全风险评价
分类
A
B
C
D
E
事故发生率
非常低
低
中
高
非常高
事故率划分
条件
事故
等级
作业中从未听说过
作业中发生过
在国内同行作业中发生过
在国内同行作业中去年发生过
在国内同行作业中规律性发生过
0
没有
改进管理区

1
轻微

2
微小
3
局部发生

风险区

4
严重

不可容忍区
5
巨大

改进管理区
归入改区的风险因素有：1 3 13 14
风险区
归入改区的风险因素有：2 4 5 6 7 8 9 10 11 12
不可容忍区
无
共14项归入改进管理区的4项，应加强管理；归入风险区的10项，需采取措施。
7.3环境风险识别与评价
环境风险识别
罗列影响环境的风险因素

判别准则：《中华人民共和国环境保护法》《水电厂的有关规定》

影响环境的风险因素评价：1、工业垃圾
2、生活垃圾等废弃物 3、有毒气体
3、设备的跑、冒、滴、 漏对环境的污染危害。

环境影响评价

分类
A
B
C
D
E
事故发生率
非常低
低
中
高
非常高
事故率划分
条件
事故
等级
施工作业中从未听说
施工作业中发生过
在国内同行业作业史上曾发生过
在国内同行业去年作业中曾发生过
在国内同行业作业史上规律性发生
0
没有
改进管理区

1
轻微
2
微小

3
局部发生
风险区

4
严重

不可容忍区

巨大

改进管理区
归入该区的风险因素有2
风险区
1 .3
不可容忍区
无
共3项归入改进管理区的1项，应加强管理；归入风险区的3项，需采取措施。
7.4工程HSE风险消减措施
7.4.1影响健康的风险削减措施：
1）保证生活物资供应,提高饮食营养标准。
2）常备治疗感冒、腹泻、中暑类药物,积极与就近医疗单位联系,发现疾病,及时治疗。

3）注意做好防暑降温及设备的维护管理,根据具体情况,合理安排作业,早晚工作,中午休息,并适当安排工间休息。
4）加强施工用电管理,严禁私拉乱接电线,保证安全接地可靠,有效合理装设电源控制器具。。
5）悦联站可能有有毒气体泄漏，给职工发放口罩等劳保用品。
6）饮食，每天充分准备、备足食品和饮用水。
7.4.2影响安全的风险削减措施:
1）加强配属车辆司机的管理,严禁酒后驾驶,疲劳行车。
2）前排乘车人员严禁睡觉,严禁车内喧哗,保证司机专注驾驶;乘车人员要提醒司机降低车速;严禁职工驾驶配属车辆。
3）施工人员进入现场前进行安全培训和三级安全教育,检查特殊工种人员证件有效期限,并做好记录;每天开工前列队进行安全技术交底,并做好<上岗前安全技术交底记录>。
4）严格部署施工用电,要用专用的电源箱供电,并保证接地良好,控制保护电器完好;拆接引线时确保电源开关断开,开启设备时先用万用表测量电压合格。
5）在两米以上高空作业时,要系安全带,并检查安全锁扣闭锁良好;蹬梯作业时,要有专人扶持梯子;所有高空作业要指定专人监护,并记录在<安全技术交底记录>中,由双方签字。
6）焊工必须随时检查焊机所有线路,填写设备运转记录,拆接电源,须请电工完成。
7）大型设备起吊必须制定安技措施,检查起吊绳索的承载能力，有无断股，绑扎是否可靠,有无重心偏移;起吊时要指定专人指挥,并明确指挥手语。
8）定期对手持电动工具进行维护,检查电源线路和外壳有无破损,摇测绝缘电阻是否合格。
9）在施工现场进行的高压试验一律填写第一种工作票,并由班组HSE监督员检查接线正确,相邻回路断开，安全遮栏和警告牌装设后,才准加压;电缆、母线加压试验时,要指定专人在另一端看守;高压试验严格遵守试验规程和设备操作规程。

10）全厂或部分设备送电后,要按变电所运行管理,在带电区域、带电设备上悬挂"止步,高压危险"、"高压危险,禁止攀登"等标示牌,并装设遮栏;全部或部分设备送电后在现场的作业,要严格执行<<电业安全工作规程>>,作业前要做好保证安全的技术措施和组织措施,填写工作票、操作票,按程序进行停电、验电、装设接地线、悬挂标示牌和装设遮拦。
11）手车式高压开关柜在调试其间要严格验收闭锁设施,确保"五防"闭锁可靠。带电拉出、推入手车时,要检查手车断路器确在断开位置,储能弹簧已释放,接地刀闸位置正确;在运行状态时，确保网门被闭锁,不能随意打开。
12）严格按公司制定的<文明施工守则>组织现场管理,做到材料摆放整齐,工完料尽场地清;现场电缆沟要及时覆盖,不能覆盖时,要设立提醒标志,防止跌入电缆沟。
13）加强防暑工作,外出注意饮食，防止食物中毒。
14）杜绝夜间、雨雪天行车。
15）教育和监督员工正确配戴、使用劳保用品
16）教育职工不乱扔烟头，工业用火必须按规定办理有关申请手续采取必要的防范措施后方可工作。
17）装卸设备和材料、分类包装、绑扎、严禁乱堆乱放。
18）试验设备、精密仪器轻拿轻放，严格按操作规程进行操作、同时必须派有经验的人监护。
19）安全例会严肃认真、切实交待清“安全三清楚”与“质量三清楚”。
20）不定期开展“五反”活动，教育职工“安全第一，警钟长鸣”。
7.4.3影响环境的风险削减措施:
⑴及时回收施工废料、边角料,统一管理,指定地点堆放。
⑵生活垃圾集中堆放, 按要求倒在指定地点，以保持作业现场的整洁，作到文明施工，杜绝使用泡沫、塑料等不可降解的生活用品。
⑶严禁破坏作业场地周边的植被,严禁猎杀野生动物和鸟类。

⑷教育职工保护环境，不随地吐痰、侵倒垃圾，保持临时休息场所的整洁、干净，创建良好的休息场所。
⑸对设备定期保养，确保修试质量，杜绝跑、冒、滴、漏现象对环境造成的污染。
8 HSE应急预案
8.1应急组织机构
8.1.1应急小组
应急领导小组：
组长：***
组长：***
成员：全体所有施工成员
8.1.2现场应急组织机构图

8.1.3应急通讯
火警：119
油田火警： 0934-8591444
水电厂应急办公室：0934-8594544
水电工程公司办公室：0934-8592994 0934-8594336
油田急救医院：0934-8596120
水电安装大队应急办公室：0934-8592892
8.1.3应急小组职责
1.根据需要，现场应急小组组长由工作负责人担任，副组长由HSE监督员担任，成员由两个组长组成。
2.现场小组职责
1）现场应急小组组长是发生事故现场的决策人对现场应急小组的行动负责，超出现场权限的情况，由组长负责向上级汇报。
2)现场应急小组依据应急程序，对紧急事件采取措施。
3)对施工人员进行应急程序培训，并定期进行应急演习。
8.2触电应急预案
8.2.1触电应急程序（见图8.2-1）
8.2.2触电急救方法
a）脱离电源：人触电以后，可能由于痉挛或失去知觉等原因而进抓带电体，不能自行脱离电源，这时，使触电者脱离电源是救活触电者的首要因素。
b）现场急救方法：触电者脱离电源后，应尽量在现场进行抢救，先救后搬；搬运时注意其变化，分析其变化，及时进行相应的救治。大体有以下三种情况：
（1）如其未失去知觉，曾在触电中一度昏迷，则应保持安静，速请医生前来诊治或送往医院；
（2）如其失去知觉，担心跳、呼吸存在，应使其安静、平卧，保持呼吸畅通后速请医生诊治；如发现呼吸微弱，应准备好呼吸停止后的人工呼吸；
（3）如其呼吸、脉搏、心跳均已停止，必须立即施行现场心脏复
苏，进行紧急救护。
c）现场救护与专业救护相结合：现场复苏是对生命的基本支持，除坚持现场复苏抢救外，必须积极争取在最短的时间内进行进一步的心肺复苏医疗专业的抢救处理，才能获得较高的存活率。所以，在进行现场急救的同时，必须及时报警或向上一级报告，以联系救护抢险队伍。
d）为了便于电气安装人员正确进行触电急救，必须作好：
（1）每队必须指定专人负责管理急救箱，补充和整理药物；
（2）指定专人负责担任急救工作；
（3）工作负责人、医务人员对急救工作应进行经常的监督。
8.3高空坠落应急预案
8.3.1高空坠落应急程序（见图8.3-1）
8.3.2高空坠落应急预案步骤：
（1）发现人应立即发出呼救，并向应急现场决策人汇报；
（2）决策人根据伤情作出决策，并向上级应急领导小组汇报，伤情严重的应立即送往医院；
（3）应急领导小组接到汇报，组织救护人员和车辆，赴现场；
（4）根据伤情作出相应的救护措施，轻伤现场处理后送医院，重伤进行紧急救护；
（5）根据发生的事故，调查原因，指定出防范措施；
（6）在抢险结束后，解除应急状态，恢复生产。

图8.2-1
触 电

发 现 人 使 触 电 者 脱 离 带 电 体

进行应急状态
向上级汇报

队上组织人员进行救护
将触电者转移到安全通风处

进 行 现 场 抢 救
联系救护车辆及医务人员

现场抢救与专业医务人员抢救相结合

送医院进行治疗

调查事故原因，接触应急状态

处理现状，制定预防措施，恢复生产

图8.3-1
高空坠落

现场第一发现人呼叫求救

向应急小组汇报
现场救护

联系救护车辆、医务人员

伤

人员伤亡

轻 伤 重伤

现场处理后送医院检查
送医院进行抢救

保护现场

善后处理
调查事故原因，制定防范措施

解除应急状态，恢复生产

七、工程施工进度计划及工期保证措施

1、工程施工进度计划见（工程施工进度计划表）
2、工期保证措施
1）在主设备、外协件加工时，签订的合同中强调其交货日期，以保证原材料、主设备等按时入厂，入厂后及时组织验收工作；
2）准备充足的施工机具，专人负责设备的维护保养，保证设备使用率，使施工顺利进行；
3）编制严密的施工进度计划和实行工程动态组织管理，在施工时，通过与计划进度和实际进度进行比较，分析原因，确定工程进展方向，不断更新进度计划，及时调整施工组织，尽量避免窝工现象；
4）执行严格的奖惩制度，使效益与质量、安全、工程进度相挂钩，调动施工人员的积极性，保证工程进度；
5）编制合理的施工方案和作业指导书，保证工程的顺利进行，完善质量保证体系，提高工程的一次合格率，在客观上保证工程进度。
6）合理安排实际工作中施工进度，根据现场实际工作量分组进行，户内户外工作同时开展，确保人力资源不浪费；
7）土建、电气设备安装二个施工队伍密切配合，互通有无，确保交叉施工的各项工作一次完成，减少不必要的工作量；
8）严格执行有关的技术规范，现场技术负责人对施工工艺严格把关，施工组组长认真执行“三检”作业，确保施工作业一次达到施工要求，严格控制不返工；
9）材料进场后，积极组织卸车，验收。认真检查材料外观质量，发现问题及时反映厂家，组织尽快解决，避免因设备运输周期造成工期延误；
10）根据天气情况合理安排工作时间，避免夏季中午天气较热造成工作效率低下的问题。
八、施工技术要求及措施
1、施工准备
1.1技术准备
(1)接到施工通知和工程图纸后，组织人员进行图纸会审，填写《图纸会审记录》，将会审中提出的问题以书面形式反馈到设计单位和甲方；
(2)组织人员编制工程预算、施工组织设计、项目HSE/OSH作业计划书等。
1.2人员准备
对参加工程施工的人员进行安全教育、技术培训、有关标准规范的学习和HSE事故预案演习，经培训考试合格的方可参加工程施工。
1. 3材料准备
根据工程图纸，及时编制《工程设备材料计划》，经厂主管领导审核批准，报厂器材供应站负责设备材料的进货供应工作。
1. 4工程施工机具准备
由施工队负责对施工机具、仪器、仪表进行准备、检查、维护和保养，对计量和检测设备进行检验、确保施工机具合格。
2、工程施工方案
2.1.1施工工序
设备、原材料的入厂验收 盘柜就位及二次设备安装 二次线连接 设备试验检测 保护仪表校验 全所调试 带电试投运
2.1.2设备、材料拉运方案
2.1.3主设备均由供货商或生产厂家负责运送到施工现场。
2.1.4材料根据施工进度随时运送到施工现场。
2.2.1特殊施工工序技术要求
㈠盘柜的安装
⑴基础型钢的安装应符合要求，基础型钢安装后，其顶部宜高出抹平地面10mm, 基础型钢应有明显的可靠接地。基础型钢安装的允许偏差如下表。
项目
允许偏差
mm/m
mm/全长
垂直度
<1
<5
水平度
<1
<5
位置误差及不平行度

<5
⑵盘柜及盘柜内设备与各个构件间连接应牢固。主控制盘、及电保护盘和自动装置盘不宜与基础型钢焊死。
⑶盘柜单独或成列安装时,其垂直度、水平度、水平偏差以及盘柜面偏差和盘柜接缝的允许偏差应符合要求（如下表）。

项目
允许偏差（mm）
垂直度（每米）
<1.5
水平偏差
相邻两盘顶部
<2
成列盘顶部
<5
盘面偏差
相邻两盘边
<1
成列盘面
<5
盘间接缝
<2

⑷成套柜的安装应符合下列要求：
①机械闭锁、电气闭锁应动作可靠、准确。
②动触头与静触头的中心线应一致，触头接触紧密。
③二次回路辅助开关的切换接点应动作准确，接触可靠。
④柜内照明齐全。
⑸盘柜的漆层应完整、无损伤。安装于同一室内且经常监视的盘柜，其盘面颜色应和谐一致。
㈡ 电缆的敷设
1、电缆敷设前应按下列要求进行检查：
①电缆通道畅通,排水良好。金属部分的防腐层完整。
②电缆型号、电压、规格应符合设计。
③电缆外观应无损伤绝缘良好，直埋电缆应经试验合格。
④敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。
⑤在带电区域内敷设电缆，应有可靠的安全措施。
2、电缆敷设时，不应损坏电缆沟、电缆井。电缆管的加工及敷设应符合下列要求:
①管口应无毛刺和尖锐棱角，管口宜作成喇叭型。

②电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
③金属电缆管应在外表涂防腐漆或沥青，镀锌管锌层剥落处也应涂以防腐漆。
④电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3M。
⑤当塑料管的直线长度超过30M时，宜加装伸缩节。
⑥电缆管的埋设深度不应小于0.7M;在人行道下面敷设时,不应小于0.5M。
⑦电缆管应有不小于0.1%的排水坡度。
⑧电缆管连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。
3、电力电缆在终端头与接头附近宜留有备用长度。
4、电缆敷设时，电缆应从盘的上端引出，不应是电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
5、电力电缆接头的布置应符合下列要求：
①并列敷设的电缆,其接头的位置宜相互错开。
②电缆明敷时的接头，应用拖板托置固定。
6、电缆的固定，应符合下列要求：
①垂直敷设或超过45°倾斜敷设的电缆在每个支架上、桥架上每个2M 处加以固定。
②水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处加以固定。
③ 当对电缆的间距有要求时，每隔5～10M处加以固定。
④单芯电缆的固定应符合设计要求。
7、电缆进入电
