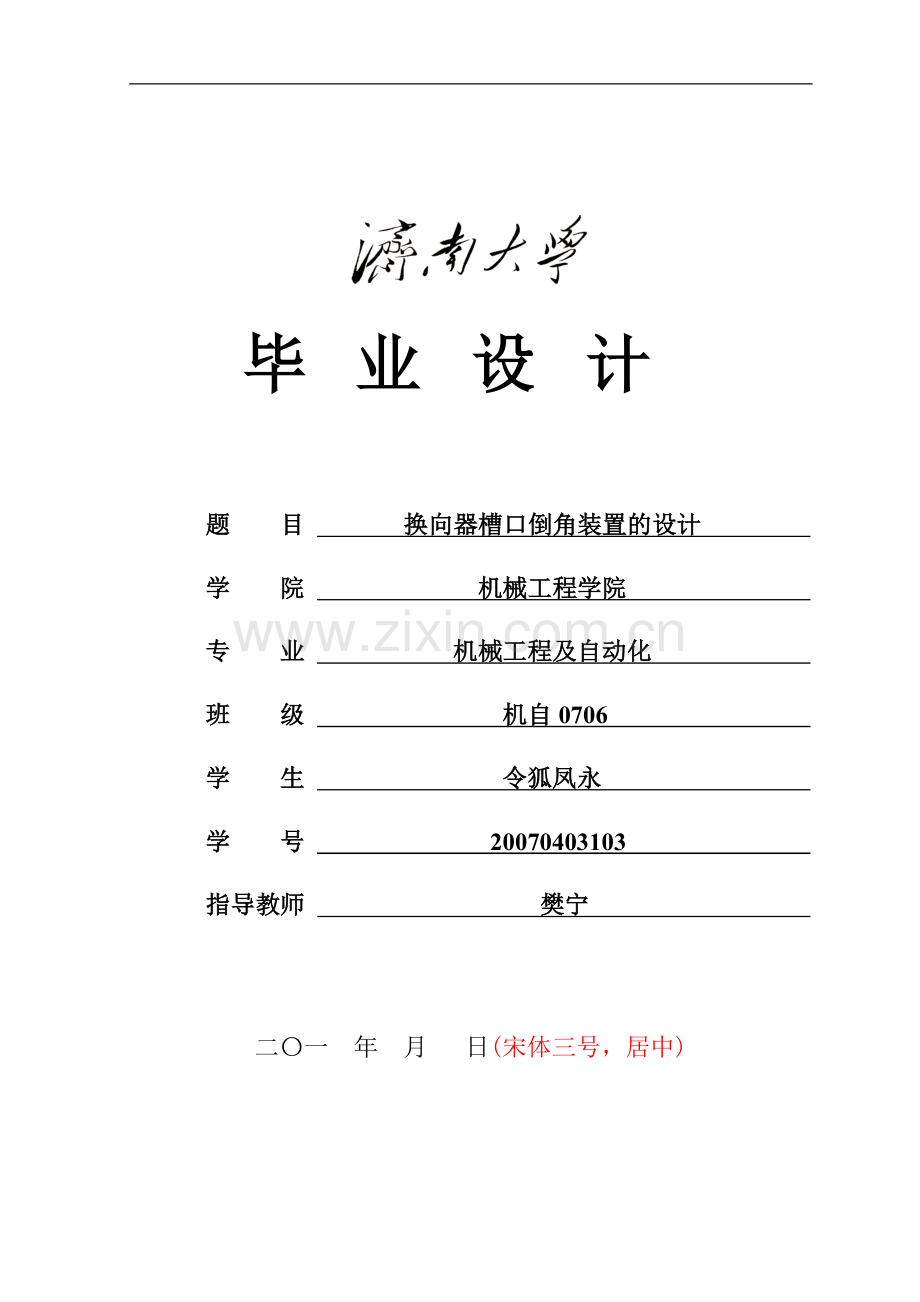

济南大学毕业设计

毕业设计

题 目 换向器槽口倒角装置的设计
学 院 机械工程学院
专 业 机械工程及自动化
班 级 机自0706
学 生 令狐凤永
学 号 20070403103
指导教师 樊宁

二〇一 年 月 日(宋体三号，居中)

- 1 -

济南大学毕业设计
摘 要
电枢是直流有刷电机的关键组件，由换向器、轴及电枢绕组构成，直流电枢绕组中的电流由旋转着的换向器通过静止的电刷流向外电路。
换向器的作用是在发电机状态下将电枢绕组中产生的交变电势整流成电刷阕的直流电势；在电动机状态下将输入的直流电流逆变成电枢绕组中的交变电流，以产生单方向的电磁转矩。换向器作为电机中的动接触元件，常受磨损，故障较多，成为电机中的薄弱环节文献[1]。在直流电机的构成部件中，换向器与电刷的接触是电机电路的关键环节，其结构最为复杂、最为薄弱，接触质量对电机性能影响极大。一旦电刷与换向器之间无法保持稳定的滑动接触，那将产生火花。为了提高电刷与换向器有良好的接触并防止两者压得过紧而引起磨损，一方面可以在刷顶上装可调节的弹簧压板，另一方面必须通过提高换向器的表面质量来实现，因此对换向器表面质量要求较高。简言之，换向器是电机的关键部件，由于其结构复杂性，所以一般安排在电枢的所有工序结束后对换向器表面进行精加工以达到提高表面质量的目的，其中一项就是对其的下刻槽口进行倒角。
本设计为解决现行手工倒角方法造成的槽口圆弧大小不均匀，倒角面直线度较差，易划伤已精加工表面，加工效率低的问题，本项目设计一种具有较高加工精度和效率的换向器下刻槽口倒角装置，使加工后的换向器不仅有较高精度的倒角形状，而且通过后续的合理加工能保证在下刻槽口形成大小均匀、直线度好的近似光滑圆弧，这对电机运行时电刷会以一个较平稳的状态滑过槽口，从而满足输出电压纹波平稳和启动电压较低的要求
本设计从换向器的装夹、刀具的对中性、切屑深度及长度的可调性等方面进行整个装置的结构设计和布局。
装置设计为机械式，装置上的对中杆能保证对刀可靠，移位准确，加工时两侧切削均匀，倒角对称度好，断屑可靠，加工后对换向器和电枢结构强度无不良影响。装置所倒角的最终质量是下刻槽口两侧过渡面经后续加工后为光滑过渡，无毛刺、表面无划伤及多余物。直接受换向器表面精加工质量影响的电机性能参数合格率提高到98%以上。

关键词：换向器；倒角；下刻槽；
ABSTRACT
Commutator is a key component of the DC motor. It represents in fact most of the failures because of its mechanical complexity.（Times New Roman小四，1.25倍行距）

Key words：（Times New Roman五号，加粗）Commutator；×××；×××；×××（Times New Roman五号）

（外文摘要要求用英文书写，内容应与中文摘要对应。阅后删除。）

目 录
摘要………………………………………………………………..…….….…………….. .I
ABSTRACT……………………………………….……………………..…………….II
目录………………………………………………………………………………………..Ⅲ
1 前言……………..……….……..……………………………………….….……………..1
1.1背景及课题来源..........................………….………….………………………..…..1
1.1.1课题设计的背景…………………………………………………………...1
1.1.2课题来源及目的…………………………………………………………...1
1.2课题设计的意义...........................……….......…………….………….………..1
1.3主要设计内容、技术指标.............…………………………….…....……..………1
1.3.1课题主要设计内容......................………………………….…....……….1
1.3.2技术指标…………………………………………………………………...2
2关于直流电机......................……..….………………………….…..….………….3
2.1直流电机工作原理和分类………………………………………………………3
2.2直流电动机结构…………………………….………………...………………..4
3课题技术方案和技术途径………………………….………………...…………………..8
3.1换向器在有刷直流电机中的作用及影响….………………...…………………...8
3.2换向器精加工工艺方法分析与实践…….………………...………………….......8
3.2.1常规工艺方法简介….………………...…………………………………..8
3.2.2换向器精加工常规工艺方法的不足与缺陷……………...……………...8
3.2.3换向器表面不良情况对测速机输出电压波形的影响…...……………..8
3.2.4改进后的电枢换向器的工艺方法……………………………………...10
3.2.5新工艺在提高换向器表面质量中的作用………………………………11
4 换向器倒角装置设计……………………………………………………..……………13
4.1 换向器倒角的意义及必要性……………………………………………….…..13
4.2模型的建立及工作原理的实现…………………………………………………13
4.3刀具设计…………………………………………………………………………16
4.3.1设计要求………………………………………………………………...16
4.3.2基本过程……………………………………………………………...…16
4.4换向器倒角装置设计分析与研究………………………………………………18
4.4.1换向器的安装固定及拆取……………………………………………...18
4.4.2 换向器片间绝缘槽槽口倒角的加工方法……………………………..18
4.4.3 相关结构的设计与调节在换向器倒角功能实现过程中的作用…..…19

4.4.4 实验验证及结果分析…………………………………………………..20
5突破的关键技术、技术创新点和推广前景……………………………………………23
5.1突破的关键技术…………………………………………………………………23
5.2主要的技术创新点………………………………………………………………23
5.3推广前景…………………………………………………………………………23
6 结论......................……….………….……………………..….……...…..….………...20
参考文献......................…………….…………………..….…..……………….………….25
致谢......................………………….……………………..…….…………...…………….26
附录 刀具结构图..……………..…….. . .….. .….. .…...…………………….…………27

- 31 -
1 前言
1.1背景及课题来源
1.1.1课题设计的背景
现行的有刷直流力矩电动机和有刷直流测速发电机出于后期的输出电压纹波精度及启动电压要求，一都要求在电枢换向器精车后对换向器下刻槽口进行倒角处理，要求倒角处呈圆弧状，结合后期手段将残留细微毛刺清理干净，电机在运行时当电刷通过换向器下刻槽口时，由于槽口过渡处呈光滑圆弧状，因此电刷会以一个较平稳的状态滑过槽口，从而满足输出电压纹波平稳和启动电压较低的要求。
原有的电枢换向器精车后的下刻槽口倒角均采用手工分两次进行，因两次倒角的角度及位置不同从而在槽口处形成由两根不同角度直线组成的钝角，再用抛光砂清除残留毛刺后得到一个近似圆弧，其缺点在于因是手工操作，每次倒角的角度及位置不一致，造成最终在下刻槽口形成的圆弧大小不一，甚至同一槽口左右相差较大，且倒角面的直线度差，当电机在运行过程中电刷通过换向器下刻槽口时产生一定量级的振动，致使电机运行不平稳从而影响输出电压纹波平稳性和或使启动电压增大，或因换向宽度的不均匀影响电机的其它性能；且因为是手工操作，使用的倒角工具常会划伤已精加工完成的换向器表面，影响电机运行平稳；另外手工操作的效率也较低。
1.1.2课题来源及目的
本课题来源于贵州航天林泉电机有限公司所生产的军品有刷直流电机。设计目标为：从换向器的装夹、刀具的对中性、切屑深度及长度的可调性等方面进行整个装置的结构设计和布局。
1.2课题设计的意义
为解决现行手工倒角方法造成的槽口圆弧大小不均匀，倒角面直线度较差，易划伤已精加工表面，加工效率低的问题，本项目设计一种具有较高加工精度和效率的换向器下刻槽口倒角装置，使加工后的换向器不仅有较高精度的倒角形状，而且通过后续的合理加工能保证在下刻槽口形成大小均匀、直线度好的近似光滑圆弧，这对电机运行时电刷会以一个较平稳的状态滑过槽口，从而满足输出电压纹波平稳和启动电压较低的要求具有非常重要的意义。
1.3主要设计内容、技术指标
1.3.1课题主要设计内容
从获得圆滑的下刻槽口过渡面出发，研究制造精确而高效的换向器下刻槽倒角装置（含移位装置和倒角刀具），研究制定合理完善的倒角后续工序（抛光下刻槽口和外圆）。
1.3.2技术指标
（1）下刻槽口倒角后两侧过渡面大小均匀、直线度好，且轴向长度接近下刻槽
长度根部
（2）下刻槽口两侧过渡面经倒角后的后续加工后为光滑过渡，无毛刺、表面无
划伤及多余物。
（3）采用的下刻槽口倒角装置为机械式，装置上的对中杆能保证对刀可靠，移位准确，加工时两侧切削均匀，倒角对称度好，断屑可靠，加工后对换向器和电枢结构强度无不良影响。
（4）下刻槽口两侧过渡面最终质量为过渡面经倒角后的后续加工后为光滑过渡，无毛刺、表面无划伤及多余物。
（5）直接受换向器表面精加工质量影响的输出电压纹波参数合格率提高到98%以上。

2关于直流电机
2.1直流电机工作原理和分类
(1)直流电机的特点
直流电机的优点是：
1)调速范围广、平滑，调速方便；
2)电机的过载能力较大；
3)能快速的起制动和逆转；
4)在运行特性上完全能配合生产工艺上的要求，达到提高生产自动化的目的。
所以直流传动系统应用比较广泛，在电力拖动系统和自动控制系统中，直流电机仍居于相当重要的地位。与交流电机相比较，直流电机也存在一些缺点：消耗有色金属较多，制造工艺比较复杂，因此制造成本相对地高一些，其运行维修难度比交流电机要大的多也复杂的多，所以其应用也受到一些限制。
(2)直流电机的主要用途
冶金工业中作为各种轧钢机的驱动电机，主要优点是能在不同转速下运行，并能承受频繁的冲击过载，频繁起、制动和逆转。在采矿工业中，作为矿山卷扬机和电铲驱动电机，主要是要有良好的调速特性和高过载力矩。在交通运输方面作为大型船舶推进和机车动力，主要利用它的优越调速特性。此外，在城市交通、大型起动设备、船舶、航空和国防工业中，直流电机都得到了广泛的应用。其中有刷直流电机广泛应用于导弹、飞机、自动火炮、雷达、战车等各种军事装备的控制系统中，如导弹导引头位标器的位置控制系统、雷达天线定位和跟踪、陀螺平台、伺服转台、惯性导航控制系统等等。
(3)直流电动机工作原理
直流电动机的作用是将直流电能转换成轴上输出的机械能。直流电动机的工作原理(如图2.1)所示。
给两个电刷加上直流电源，(如图2.1(a))所示，则有直流电流从电刷A流入，经过线圈abed，从电刷B流出，根据电磁力定律，载流导体ab和cd收到电磁力的作用，其方向可由左手定则判定，两段导体受到的力形成了一个转矩，使得转子逆时针转动。如果转子转到(如图2.1(b))所示的位置，电刷A和换向片2接触，电刷B和换向片l接触，直流电流从电刷A流入，在线圈中的流动方向是dcba，从电刷B流出。
此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则判定，它们产生的转矩仍然使得转子逆时针转动。这就是直流电动机的工作原理。外加的电源是直流的，但由于电刷和换向片的作用，在线圈中流过的电流是交流的，其产生的转矩的方向却是不变的。
实用中的直流电动机转子上的绕组也不是由一个线圈构成，同样是由多个线圈连接而成，以减少电动机电磁转矩的波动，绕组形式同发电机。

图2.1 直流电动机工作原理
Fig2.1 Working principle of DC motor

直流发电机的工作原理与直流电动机的工作原理相反，就是发电机需要输入原动力，把电枢导体中发出的交流电变换成电刷两端的直流电输出给负载。因此换向器(整流子)是直流电机的关键部件之一，且换向器和电刷的结构最为复杂、最为薄弱。
2.2直流电动机结构
(1)直流电动机结构型式
直流电动机结构型式，根据其容量大小和工作环境和运行方式不同而有很大差别。根据容量和转矩大小，结构上可分为大、中、小型；根据防护方式不同，又可分为开启式、防护式、防滴式、全封闭式和封闭防水式。但是不论结构型式差别如何，其主要机构部件和功能还是相同的。
直流电动机主要由定子、转子(电枢)、电刷装置以及支撑保护结构件等所组成
(2)直流电动机主要结构部件
直流电动机包括下面几个主要部分，它们的关系如图2.2所示。

图2.2 直流电动机的构成
Fig2.2 Composing of DC motor

1） 定子：产生磁场，构成磁路，由主磁极、换向极、机座和补偿绕组所组成。如图2.3。

图2.3 定子
Fig2.3 Stator of DC motor

2）主磁极：是产生励磁磁势和建立主磁场的，由铁心、励磁线圈和极身绝缘组成，如图2.4。

图2.4 主磁极
Fig2.4 main magnetic pole of DC motor

3）电枢
是实现能量转换的旋转部件，由电枢铁心、电枢绕组、电枢支架、换向器和转轴组成，
4)电刷装置
是构成滑动接触的结构部件之一，由电刷、刷握、刷架以及刷杆座圈所组成。要求有足够的刚度，在运行中能保持恒定弹簧压力，保持与换向器的良好接触，刷距应严格等分，以保证良好换向。应考虑在日常维修工作中，能方便地调整中性面和更换电刷。图2.5是中型电机电刷装置。

图2.5 中型直流电机电刷装置
Fig2.5 Brush of middle type DC motor

5)支承和保护部件
这些部件包括轴承、端盖(罩)、底板等支承部件，以及过速测速装置、埋设测温元件和装设在电机内的电加热器等保护装置。文献[2]

3课题技术方案和技术途径
3.1换向器在有刷直流电机中的作用及影响
电枢是直流有刷电机的关键组件，由换向器、轴及电枢绕组构成，直流电枢绕组中的电流由旋转着的换向器通过静止的电刷流向外电路，换向器与电刷的接触是电机电路的关键环节，其接触质量对电机性能影响极大。为了提高电刷与换向器有良好的接触并防止两者压得过紧而引起磨损，一方面可以在刷顶上装可调节的弹簧压板，另一方面必须通过提高换向器的表面质量来实现，因此对换向器表面质量要求较高。一般安排在电枢的所有工序结束后对换向器表面进行精加工以达到提高表面质量的目的。
3.2换向器精加工工艺方法分析与实践
3.2.1常规工艺方法简介
换向器的常规精加工工艺方法分三个步骤进行，其中下刻槽倒角（钳工）为第一步：
方法是：用自制刮刀对换向器下刻槽两侧进行手工倒角，倒角大小应约大于所留的精加工余量，倒角长度与下刻槽长度一致，不得划伤换向器表面。
3.2.2换向器精加工常规工艺方法的不足与缺陷
用传统方式对换向器表面进行加工时，在每一个工序都存在着不足，造成换向器表面精度达不到要求：其中传统倒角方法的不足与缺陷
换向器下刻槽两侧倒角为手工进行，倒角大小一致性较差，造成在第二步（精车）后同一换向器或不同换向器的各下刻槽槽口残留的毛刺大小不一致或出现直角。
3.2.3换向器表面不良情况对测速机输出电压波形的影响
用常规工艺方法加工的换向器表面质量对驱动、伺服等电机或对输出电压波形连续性无严格要求的测速机的性能没有明显影响，但对有输出电压波形连续性严格要求的测速机性能影响较大。
综3.2.1条所述常规工艺方法加工的换向器表面质量缺陷为：下刻槽槽口可能存在体积较大的毛刺，下刻槽槽口过渡不圆滑（为直角过渡），同一批次加工的换向器表面粗糙度不一致。
测速机在运行过程中因电刷宽度与换向片宽度的匹配及电刷相对于换向器垂直度的影响，电刷在经过换向器下刻槽时，不可避免地会与下刻槽口发生一定程度的碰撞，当下刻槽口呈直角甚至有较大毛刺时，这种碰撞会加剧，见（图3.1、图3.2），产生的动量使电刷瞬间脱离换向器，造成电刷与换向器之间的异常接触，产生较大的火花，甚至环火，使得测速机电路瞬时开路，从而使测速机输出电压波形有幅值较大、频次较高的毛刺出现（即波形连续性差）见（图3.3、图3.4）。

图3.1 电刷经过呈直角的换向器下刻槽口

图3.2 电刷经过有毛刺的换向器下刻槽口

图3.3 不合格的输出电压波形，下拉到零位毛刺

图3.4 不合格的输出电压波形，密集的下拉毛刺

在实际状况中，不良情况的存在，会在磨刷跑合的过程中使其它情况的出现，如下刻槽口有较大毛刺，在磨合过程中因运行不平稳，对换向器及电刷均有异常磨损，从而使换向器表面出现较深的沟痕，加剧磨合振动，影响输出电压波形连续性。
3.2.4改进后的电枢换向器的工艺方法
为克服现有技术的不足，提高换向器精加工后的质量，对产生各种缺陷的原因深刻分析后，本项目设计出一台新的换向器下刻槽倒角装置，以保证换向器最终加工表面良好且一致性好。具体是从加工设备、刀具等方面出发，设计出一台效果显著、适用性强、生产效率高、经济性好的换向器倒角装置，提高和保证产品整机装配后的质量及可靠性。
改进后换向器的倒角在换向器精加工方法中五个步骤中分两步，为第一步和第三步：
第一步（钳工）：用自制的换向器倒角工装对换向器下刻槽两侧进行倒角，倒角大小应约等于于所留的精加工余量，倒角长度与下刻槽长度一致，不得划伤换向器表面。然后进行第二步（精车）。
第三步（钳工）：用自制刮刀对换向器下刻槽两侧进行手工倒角，倒角分两次进行（即对同个槽口棱边倒两刀），第一刀与垂直方向约呈30～45°，宽度约为0.1（参考，与换向器外径尺寸及槽数有关），第二刀与垂直方向约呈70～75°，宽度约为0.2～0.25（参考，与换向器外径尺寸和槽数有关），第二刀倒后第一刀的倒角面允许看不见，不得划伤换向器表面，然后用合适规格的抛光砂对折后插入下刻槽左右摆动清理倒角产生的飞边毛刺，并清理槽内多余物。
第四步、第五步与设计无关略过。
3.2.5新工艺在提高换向器表面质量中的作用
经理论分析，改进后的换向器精加工工艺保证了换向器最终加工表面良好且一致性好
第一步（钳工）：用自制的换向器倒角工装对换向器下刻槽两侧进行倒角，倒角大小均匀一致，加工效率高，不易划伤换向器表面，倒角大小约等于精加工量，这样在第二步（精车）后各下刻槽槽口原有倒角基本看不见，利于第三步（钳工）倒角的一致性与直线度(见图3.5）。

图3.5 换向器倒角工装对下刻槽倒角示意图

第三步（钳工）同一下刻槽口倒角分两次进行，因倒角角度不同，第一刀倒角去掉精车后在下刻槽口产生的毛刺，第二刀去掉第一刀产生的毛刺，且用合适规格的抛光砂插入下刻槽口去除了槽口（此时不含外圆）残留毛刺，使得槽口形成了一较为圆滑的过渡面(见图3.6)。

图3.6 下刻槽口分两次进行倒角，形成较为圆滑的过渡面
4 换向器倒角装置设计
4.1 换向器倒角的意义及必要性
现行的有刷直流力矩电动机和有刷直流测速发电机出于后期的输出电压纹波精度及启动电压要求，一般都要求在电枢换向器精车后对换向器下刻槽口进行倒角处理，要求倒角处呈圆弧状，结合后期手段将残留细微毛刺清理干净，电机在运行时当电刷通过换向器下刻槽口时，由于槽口过渡处呈光滑圆弧状，因此电刷会以一个较平稳的状态滑过槽口，从而满足输出电压纹波平稳和启动电压较低的要求。
现有的电枢换向器精车后的下刻槽口倒角均采用手工分两次进行，两次倒角的角度及位置不同从而在槽口处形成由两根不同角度直线组成的钝角，再用抛光砂清除残留毛刺后得到一个近似圆弧，其缺点在于因是手工操作，每次倒角的角度及位置不一致，造成最终在下刻槽口形成的圆弧大小不一，甚至同一槽口左右相差较大，且倒角面的直线度差，当电机在运行过程中电刷通过换向器下刻槽口时产生一定量级的振动，致使电机运行不平稳从而影响输出电压纹波平稳性或使启动电压增大，或因换向宽度的不均匀影响电机的其它性能；且因为是手工操作，使用的倒角工具常会划伤已精加工完成的换向器表面，影响电机运行平稳；另外手工操作的效率也较低。
为解决现行手工倒角方法造成的槽口圆弧大小不均匀，倒角面直线度较差，易划伤已精加工表面，加工效率低的问题，设计一种具有较高加工精度和较高加工效率的换向器下刻槽口倒角装置，使加工后的换向器不仅有较高精度的倒角形状，而且通过后续的合理加工能保证在下刻槽口形成大小均匀、直线度好的近似光滑圆弧，这对电机运行时电刷会以一个较平稳的状态滑过槽口，从而满足输出电压纹波平稳和启动电压较低的要求具有非常重要的意义。
4.2模型的建立及工作原理的实现
为了能够实现换向器倒圆过程，需从换向器的装夹、刀具的对中性、切屑深度及长度的可调性等方面进行整个装置的结构设计和布局：
1.在换向器的装夹固定方式上，可设计为双顶尖定位，通过两端的顶尖（可调顶尖和固定顶尖）对换向器进行夹持，夹持过程通过拨叉手柄来实现。
2.考虑加工过程中的对中性问题，设置辅助设备对中杆、伸出杆，通过对中杆的移动抬起，实现刀具加工过程的对中。
3.在基座上布置精密直线导轨，将刀架通过滑枕与滑块固连，实现同步运动，调节推动手柄，实现加工切削。
经过以上初步分析，可设计出装置的基本模型，模型图如下：

1-底座 2-活动顶尖支撑座 3-挡板 4-拨叉 5-螺杆 6-锁紧弹簧 7-推动手柄 8-轴承 9-芯轴 10-盖板 11-调节螺杆 12-刀架滑块 13-对中杆 14-限位板 15-刀套 16-倒角刀具 17-转子 18-固定顶尖支 19-固定顶尖支撑座 20-固定顶尖套筒 21-底板 22-预紧弹簧 23-定位销 24-刀架 25-滑枕 26-精密导轨 27-精密导轨滑套 28-活动顶尖套筒 29-压盖 30-对中杆 31-伸出杆 32-拨叉手柄 33-伸出杆螺杆。
4.1 换向器下刻槽口倒角装置结构示意图

4.2 设计模型立体图

本方案设计的换向器下刻槽口倒角装置主要由底座、底板、活动顶尖支撑座、固定顶尖支撑座、活动顶尖、固定顶尖、精密导轨、滑枕、刀架滑块、刀套、刀架、对中杆1、2、倒角刀具、推动手柄、拨叉手柄等组成。活动顶尖支撑座和固定顶尖支撑座分别固定在底板和底座上、活动顶尖和固定顶尖通过相配的套筒、挡板、螺杆、弹簧等零件固定在活动顶尖支撑座和固定顶尖支撑座上，精密导轨固定在活动顶尖支撑座上，倒角刀具和对中杆1、2组装在刀套内，刀套固定在刀架内，刀架通过定位销与刀架滑枕连接，刀架滑枕通过调节螺杆、盖板等零件与滑枕连接，滑枕固定在精密导轨滑套上，推动手柄通过轴承和芯轴分别与滑枕和活动顶尖支撑座连接，拨叉手柄通过拨叉、挡板等与螺杆连接，工作时通过调节拨叉手柄，拨叉手柄推动拨叉，拨叉带动挡板，挡板带动螺杆，螺杆带动活动顶尖，把换向器放入活动顶尖和固定顶尖之间,用合适力量定位，放好换向器之后用调节螺杆调节刀架滑块上下滑动以使刀具和对中杆挂靠在换向器下刻槽内，然后用手板动推动手柄使刀具退出换向器，但对中杆仍然可靠地挂靠在换向器下刻槽两侧槽口上以使刀具获得良好的对中性，用调节螺杆调节刀架滑块向下滑动依托盖板上刻度以使刀具获得要求的切削深度，板动推动手柄带动滑枕前行，滑枕在精密导轨上滑行带动刀具沿水平方向移动从而对换向器槽口进行刮削，刮削开始时对中杆1依托伸出杆上斜坡逐渐抬起以免碰及换向器升高片，当刮削进行到规定长度时，辅助的限位装置会使刮削动作停止，然后向反方向搬动推动手柄使刀具和对中杆退出，这样即完成了对一个下刻槽口的刮削加工，当对下一个下刻槽口进行加工时，只需用手移动转子将待加工的下刻槽口移至垂直面内，然后重复上述步骤即可。
4.3刀具设计
4.3.1设计要求
换向器原有的槽深为0.7mm，槽宽为0.5mm，设计的刀具要求能够实现切削深0.1mm，宽0.2-0.25mm的圆角，圆角半径最优。
4.3.2基本过程
（1）基本构思
考虑到所切圆角尺寸较小，无法直接采用圆弧的方式来实现倒圆角，在设计相应圆弧时需进行拟合。通过计算，可以通过两组折线来拟合，刀体切削刃设计成为成角136°和120°的两组直线段。如图：

4.3 刀具结构图

在设计刀具的时候，要求加工之后能满足技术要求。但因各类换向器规格不一，就要求整个倒角装置要适应不同规格直径的换向器，所以刀具设计为上下可调的。刀具固定在刀套上，刀套固定在刀架上，这样就能实现刀具的上下调节。刀具的微调是通过调节螺钉来实现的。在盖板上刻上36等分刻度，在调节螺钉上安装指针。由于调节螺钉的螺距是1.25，即调节螺钉转动一周刨刀也相应上下移动1.25。
（2）实体建模
刀具体采用自上而下的建模方式。切削刃部分如图：
1） 实体生成，本模型实体建模，使用UG软件进行。

图4.4

2）沿上图两条切削刃方向，采用直径为10mm的圆进行扫描体，就可以生成切削刃的前刀面。

图4.5

放大切削刃部分如图：

图4.6
（3）切削刃加工过程中出现的问题
切削刃、前后刀面的加工过程和实体建模过程一致。但是需要注意的是前刀面区域，会出现一组过切区，不会影响切削效果，可以通过打磨将其去除。保留另一组切削刃，如下图高亮的两条切削刃。

图4.7

4.4换向器倒角装置设计分析与研究
4.4.1换向器的安装固定及拆取
为了能够方便地装夹固定和拆取换向器，可通过调节拨叉手柄来实现。当摇动拨叉手柄时，拨叉手柄会推动拨叉，拨叉带动挡板，挡板带动螺杆，螺杆带动活动顶尖，通过一系列的传递方式后，活动顶尖会向后退，因此能把换向器轻松放入活动顶尖和固定顶尖之间。加工完一件换向器后，按同样方式只需摇动拨叉手柄即可轻松取下换向器。这样一批零件只需要一次调节。如果要加工另外一批零件的话，只需调节活动顶尖及活动顶尖支承座。如果要加工长度比较长的零件还需要调节底板和固定顶尖支承座。
4.4.2 换向器片间绝缘槽槽口倒角的加工方法
通过双顶尖固定好换向器之后，用手推动推动手柄，推动手柄即带动滑枕前行，滑枕在精密导轨上滑行。刀具固定在刀套上，刀套固定在刀架上，刀架固定在刀架滑块上，刀架滑块固定在滑枕上。这样就可以通过推动推动手柄来实现换向器的加工。当加工完某一槽后，向相反方向推动推动手柄，刀具即可退回，通过旋转换向器一定角度后即可进行下一槽的加工。
4.4.3 相关结构的设计与调节在换向器倒角功能实现过程中的作用
在对换向器槽口进行加工的过程中，要求刀具具有良好的对中度，即保证在加工过程中刀具的中心线和换向器片间绝缘槽槽口的中心线相吻合，所以在刀具的运行过程中采用了高精度的精密导轨。刀具的前角和加工要求相适应，这样就可以实现一次走刀便能完成整个倒圆角的加工。为保证对中功能的完整实现，还引用了对中杆，这对刀具对中的自动适应起了非常重要的作用。每加工一批零件只需要更换刀具即可，每加工一批零件只需要调节活动顶尖、调节螺钉等一些调节机构，这样就实现了批量加工。
（1）刀具的调节
刀具的对中通过对中杆来实现。对中杆分成两部分，对中杆1和对中杆2，对中杆2通过螺纹固定在对中杆1上面。对中杆1是一个阶梯轴，上半部分的直径是6，在直径为6的轴上车30长的螺纹。对中杆1的下部要切去一部分，以保证对中杆1和刨刀的贴合。在对换向器槽口进行切削时，对中杆1下部紧贴着刀具面，并一起向前运动，此时对中杆要实现向上和向前两个运动。刀具和对中杆在前进的过程中，对中杆逐渐提升。当对中杆抬升完毕以后，刀具继续前进直至完成整个加工过程，待加工过程完成以后向反方向板动推动手柄使刀具连同对中杆一起退回。退回之后本次加工结束，转动换向器，然后对下一个下刻槽口进行刮削加工。
（2）对中杆的调节
对中杆的升降是通过对中杆2在伸出杆上滚动来实现的，对中杆2头部安装一个轴承，轴承上安装一个卡圈，由于对中杆是“T”字结构，导杆连同轴承就可以在伸出杆上运动。当刨刀开始加工换向片的时候轴承开始接触伸出杆上30度的斜坡，当前进4.2的时候，对中杆1就会抬升3.2，这时刨刀继续前进直至加工结束。对中杆1 端装在刀套里面，并可以在刀套里面实现上下移动，刀套和对中杆是一个间隙配合。在对中杆外面装一个弹簧，由于弹簧弹力的作用，就可以通过弹簧调节对中杆的预紧力，这样可以避免对中杆在换向片转动的过程划伤换向片。
（3）导轨的运动
导轨采用的是温州熊豹公司生产的XBD系列精密直线导轨四方向等载荷窄型导轨副，选用的型号是30加长，装配连接尺寸H=46、W=16，导轨的长度是150。导轨通过沉头螺钉固定在活动顶尖支承座上，导轨和滑块是配套使用，滑块可以在导轨上滑动，滑块上面有四个螺纹孔，通过这四个螺纹孔可以把滑枕固定在滑块上，这样就提高了平行度和对中性。
（4）刀具的限位
刀具的限位通过控制滑枕的活动范围来实现。在滑枕上开一个凹槽，然后将滑枕附加块安装在凹槽内，并在活动顶尖支承座上装两个调节螺钉，通过调节螺钉来控制滑枕附加块的活动范围，从而控制滑枕的活动范围，进一步控制刀具的行程。
（5）刀套的调节
刀套是通过两个螺钉固定在刀架上的，刀架的位置可以调节。当上下移动刀架时，刀套会连同刀具一起上下移动，直到待加工位置合适为止。刀套有一个直径为8的通孔，对中杆1可以在孔里面上下移动以实现对中及自动抬起功能。刀具通过两个沉头螺钉固定在刀套上，这样就能保证切屑过程中刀具的稳定性。
（6）预紧力的调节
预紧力的调节是通过对中杆1上部的螺杆来进行调节的，对中杆1套在刀套里面并在对中杆上方套上弹簧。刀套上部安装一个压盖，压盖内部有一个阶梯孔，对中杆1穿过压盖，在对中杆上安装一个螺帽，这样就可以调节弹簧的预紧力。限位板通过螺钉固定在刀套上面，松开螺钉后能在刀套上上下移动，通过移动限位板可以限制对中杆1的最低位置。
（7） 活动顶尖支承座的设计
由于活动顶尖支承座要安装定位螺钉、伸出轴头部调节块、伸出轴螺杆和伸出杆，因此在固定顶尖支承座上设计四个凸起的长方体。这四个长方体上有螺孔或者光孔。由于伸出杆和固定顶尖支承座是键销配合，所以在光孔上开了一个键槽。
（8）伸出杆的调节
由于要加工不同型号的换向器，不同类型的换向器加工的开始位置也各不相同，所以就要调节伸出杆。伸出杆的调节是通过伸出轴螺杆和伸出杆头部调节块来实现的。通过调节伸出杆螺杆可以实现伸出杆的移动。
（9）顶尖的调节
顶尖分活动顶尖和固定顶尖两部分。活动顶尖的调节是通过调整调节螺钉来实现的。通过旋转调节螺母带动调节螺钉，通过调整调节螺钉深入活动顶尖的深度来实现活动顶尖的调节。固定顶尖的调节通过调节底板和底座的相对位置来实现，需要微调的时候可以调节微调螺钉。
4.4.4 实验验证及结果分析
通过对换向器倒角装置主要结构件的设计及分析，从原理上实现了换向器下刻槽口的切削功能，为验证设计的合理性及实用性，对多种规格的换向器进行了切削试验。并在林泉电机厂典型的直流测速机J30CY04经过了一个批次的生产验证，结果输出电压波形连续性好，该项指标的合格率从原来的50%上升至99%。
测速机在运行过程中因电刷宽度与换向片宽度的匹配及电刷相对于换向器垂直度的影响，电刷在经过换向器下刻槽时，不可避免地会与下刻槽口发生一定程度的碰撞，此时下刻槽口无毛刺且过渡面圆滑，见图4.8，这种碰撞会被减弱至非常小，出现的火花很小，产生的动量使不可能使电刷瞬间脱离换向器，测速机电路难以产生瞬时开路，测速机输出电压波形没有幅值较大、频次较高的毛刺出现（即波形连续性好）（见图4.9、4.10）。

图4.8 电刷经过过渡面较为圆滑的换向器下刻槽口

图4.9 合格的输出电压波形

图4.10 合格的输出电压波形，有轻微上冲毛刺

经过实验分析，因经倒角装置刮屑过的换向器下刻槽槽口不存在毛刺，下刻槽槽口过渡圆滑，同一批次加工的换向器表面粗糙度较低且一致性好，加工完后的换向器表面有一层硬化层，因此良好质量的换向器表面对测速机输出电压波形的稳定性起着非常重要的作用，同时也证明了换向器倒角装置的可行性。
5突破的关键技术、技术创新点和推广前景
5.1突破的关键技术
换向器下刻槽口倒角技术：通过设计倒角装置及刀具改进，在换向器下刻槽口刮屑出大小均匀、直线度好的近似圆弧过渡面，槽口无塑性变形、表面不易划伤，且加工效率大大提高。
5.2主要的技术创新点
1.换向器倒角装置倒角刀具自动对中技术：通过对中杆的自动找正、抬起及收回功能，将刀具准确地进行对中导向。
2.换向器倒角装置倒角刀具双切削刃及前角的设计及加工技术：设计思路新颖，刀具加工有较大难度，能对向器下刻槽口实行真正意义上的刮屑，加工出的过渡面为近似圆弧面，且槽口无塑性变形。
5.3推广前景
由于具有下刻槽口无毛刺且过渡面圆滑，表面粗糙度好，有一层硬度较高的微薄均匀硬化层，因此在磨合的过程中情况良好，换向器表面无沟痕产生，电刷在经过换向器下刻槽口和表面时产生的振动小，电刷不易瞬时脱离换向器，测速机电路能保持完整闭合，输出电压波形连续性好，该项指标的合格率从原来的50%上升至98%，稳定性好，解决了一个长期的技术难题，对用批生产方式保证相关电机的输出电压纹波平稳和降低启动电压有着重大意义，现正推广至具有类似要求的其它信号电机或对启动电压有严格要求的力矩机中。
6 结 论
有刷直流电机广泛应用于导弹、飞机、自动火炮、雷达、战车等各种军事装备的控制系统中，如导弹导引头位标器的位置控制系统、雷达天线定位和跟踪、陀螺平台、伺服转台、惯性导航控制系统等等。
随着武器装备精度要求的提高和新型武器装备的开发，结构可靠、环境适应能力强、精确度高、灵敏度高的各类有刷直流电机的军事应用范围将更加广泛。
电枢是直流有刷电机的关键组件，由换向器、轴及电枢绕组构成，换向器与电刷的接触是电机电路的关键环节，其接触质量对电机性能影响极大，因此对换
