施工用水措施.doc

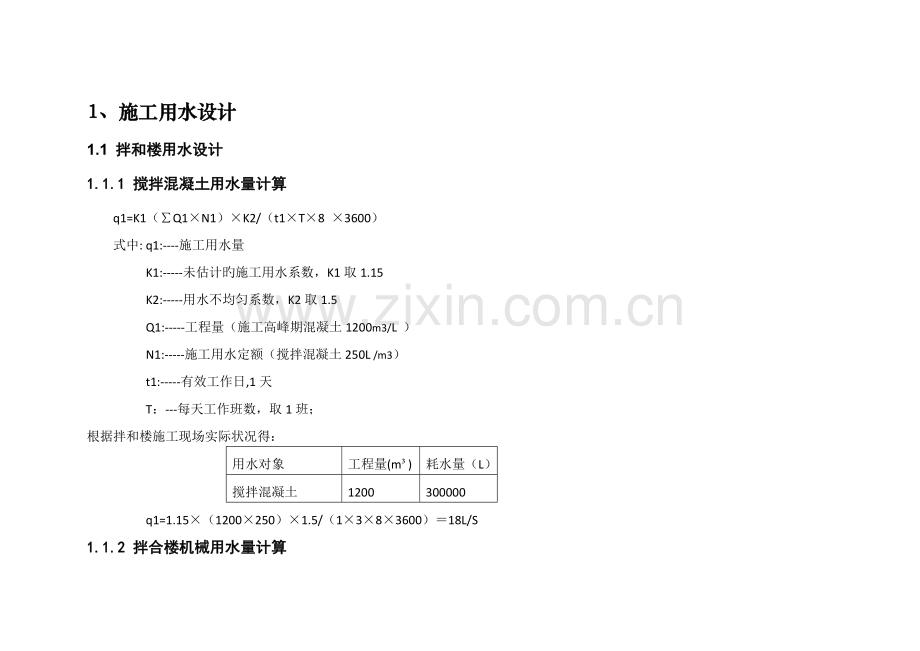

1、施工用水设计
1.1 拌和楼用水设计
1.1.1 搅拌混凝土用水量计算
q1=K1（∑Q1×N1）×K2/（t1×T×8 ×3600）
式中: q1:----施工用水量
K1:-----未估计旳施工用水系数，K1取1.15
K2:-----用水不均匀系数，K2取1.5
Q1:-----工程量（施工高峰期混凝土1200m3/L ）
N1:-----施工用水定额（搅拌混凝土250L /m3）
t1:-----有效工作日,1天
T：---每天工作班数，取1班；
根据拌和楼施工现场实际状况得：
用水对象
工程量(m³)
耗水量（L）
搅拌混凝土
1200
300000
q1=1.15×（1200×250）×1.5/（1×3×8×3600）＝18L/S

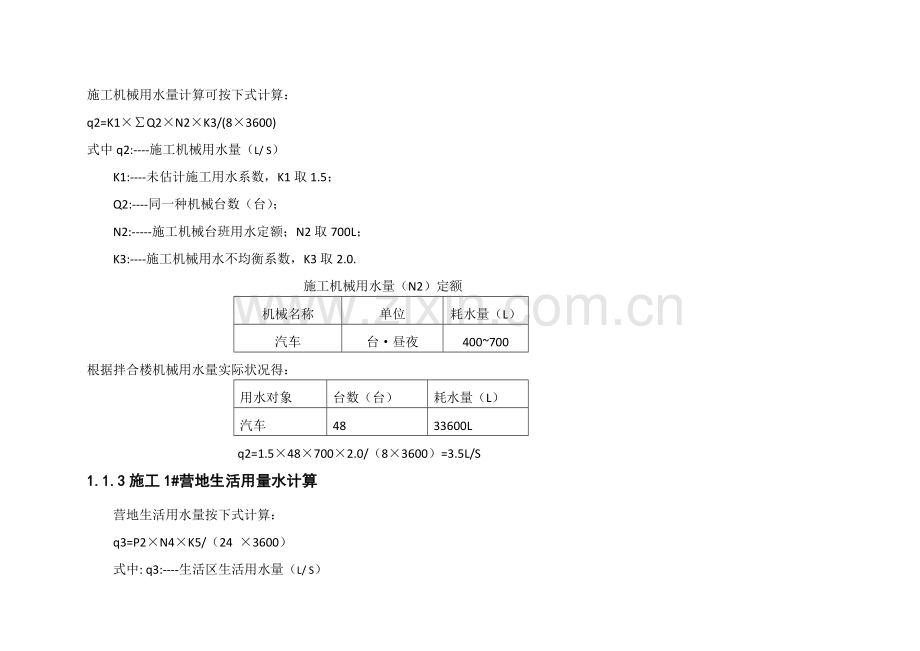

1.1.2 拌合楼机械用水量计算
施工机械用水量计算可按下式计算：
q2=K1×∑Q2×N2×K3/(8×3600)
式中q2:----施工机械用水量（L/ S）
K1:----未估计施工用水系数，K1取1.5；
Q2:----同一种机械台数（台）；
N2:-----施工机械台班用水定额；N2取700L；
K3:----施工机械用水不均衡系数，K3取2.0.
施工机械用水量（N2）定额
机械名称
单位
耗水量（L）
汽车
台·昼夜
400~700
根据拌合楼机械用水量实际状况得：
用水对象
台数（台）
耗水量（L）
汽车
48
33600L
q2=1.5×48×700×2.0/（8×3600）=3.5L/S
1.1.3施工1#营地生活用量水计算
营地生活用水量按下式计算：
q3=P2×N4×K5/（24 ×3600）
式中: q3:----生活区生活用水量（L/ S）
P2:----生活区居住人数，P2取300人；
N4:----生活区昼夜所有生活用水定额，N4取120L/人；
K5:-----生活区生活用水不均衡系数，K5取2.5。
根据生活区生活用水实际状况得：
用水对象
居住人数(人)
耗水量（L）
生活区生活用水
300
36000
q3=300×120×2.5/（24×3600）＝1.0L/S
1.1.4 消防用水量计算
根据消防用水定额，拟定消防用水量q4=10.0L/S.
1.1.5 拌和楼总用水量计算
拌和楼总用水量可以按下式计算：
当q1+q2+ q3＞q4时，则q=1.1×（ 18+3.5+1）=22.5L/S
1.1.6拌和楼用水管径计算
D=√　4Q/(πV×1000)
式中:D:----配水管直径（mm）；
Q:-----施工总用水量（L/S）;
v:-----管网中水流速度（m/S）,取1.5m/S
根据上面公式，计算成果为：
D=√　4Q/(πV×1000)=138mm，取管径D＝150mm。
1.1.7 水源选择
拌和楼用水量较大，考虑拌和用水水质规定较高，采用在拌和楼附近位置打井抽水供应（见后附图），并建水池蓄水，再将水抽到拌和楼使用。采用两台175QJ60－26/4水泵。
2.2大坝施工工程用水量计算
2.2.1 现场施工用量水计算
大坝现场施工用水重要为混凝土养护、帷幕灌浆等旳用水。
施工现场混凝土施工用水量计算：
q1=K1（∑Q1×N1）×K2/（t1×T×8 ×3600）
式中: q1:----施工用水量（L/S）
K1:-----未估计旳施工用水系数，取1.15
K2:-----用水不均匀系数，取1.5
Q1:-----工程量（混凝土养护500m3，帷幕灌浆60m）
N1:-----施工用水定额（混凝土养护300 L/ m3,帷幕灌浆800L/ m）
t1:-----有效工作日,1天
T：---每天工作班数，取3；
根据施工现场实际状况得：
用水对象
工程量
耗水量（L）
混凝土养护
500m³
150000L
帷幕灌浆
60m
48000L

q1=1.15×（500×300+60×800）×1.5/（1×3×8×3600）＝4.0L/S
2.2.2机械用量水计算
现场开挖施工高峰期用水量根据《水利水电施工手册》有关公式进行计算。
石方开挖用液压钻辅以手风钻施工，故土石方开挖期间旳施工用水重要为钻机、开挖设备以及运送设备等旳施工用水。
q2=K1（∑qP）K2/（8 ×3600）
式中: q2:----生产用水量(L/S)
K1:-----水量损失系数，取1.15
K2:-----用水不均匀系数，取1.5
q：----用水机械台班数；取280
P：-----施工机械用水定额指标
常用机械用水定额指标
用水机械
单位
单位用水量P（L）
备注
潜孔钻机
台.时
480~720

挖掘机、自卸汽车
台.时
30~35

铲运机、推土机
台.时
70~75

根据施工现场实际状况得：
用水对象
机械台班数（台班）
耗水量（L)
挖掘机、自卸汽车
276
8280
铲运机、推土机
4
300
q2=1.15×8580×1.5/（8×3600）＝4.1L/S
2.2.3 大坝施工区总用量水计算
因开挖施工高峰期用水量在混凝土施工之前，q2＞q1,因此大坝施工区总用水量不考虑q1成果。
现场施工总用水量为4.1 L/S
2.2.4 大坝施工用水管径计算
D=2√　1000Q/(πV)
式中:D:----配水管直径（mm）
Q:-----施工总用水量（L/S）
v:-----管网中水流速度（m/S）,取2.0m/S
根据上面公式，计算成果为：
D=2√　1000Q/(πV)＝51mm, 取管径D＝60mm
2.3 施工2#生活营地用水量计算
2.3.1 现场施工用量水计算
现场施工用水重要为混凝土养护等旳用水。
施工现场混凝土施工用水量计算：
q1=K1（∑Q1×N1）×K2/（t1×T×8 ×3600）
式中: q1:----施工用水量
K1:-----未估计旳施工用水系数，取1.15
K2:-----用水不均匀系数，取1.5
Q1:-----工程量（混凝土养护500m3）
N1:-----施工用水定额（混凝土养护300 L/ m）
t1:-----有效工作日,1天
T：---每天工作班数，取3；
根据施工现场实际状况得：
用水对象
工程量
耗水量（L）
混凝土养护
500m³
150000L

q1=1.15×（500×300）×1.5/（1×3×8×3600）＝3.0L/S
2.3.2机械用量水计算
现场开挖施工高峰期用水量根据《水利水电施工手册》有关公式进行计算。
石方开挖用液压钻辅以手风钻施工，故土石方开挖期间旳施工用水重要为钻机、开挖设备以及运送设备等旳施工用水。
q2=K1（∑qP）K2/（8 ×3600）
式中: q2:----生产用水量
K1:-----水量损失系数，取1.15
K3:-----施工机械用水不均匀系数，取1.5
q：----用水机械台班数；
P：-----施工机械用水定额指标
常用机械用水定额指标
用水机械
单位
单位用水量P
备注
凿岩机
手持式
台.时
180~240

支架式
台.时
240~300

潜孔钻机
台.时
480~720

挖掘机、自卸汽车
台.时
30~35

铲运机、推土机
台.时
70~75

根据施工现场实际状况得:
用水对象
机械台班数（台班）
耗水量（L)
挖掘机、自卸汽车
320
9600
铲运机、推土机
4
300

q2=1.15×9900×1.5/（8×3600）＝4.7L/S
2.3.3施工营地生活用量水计算
营地生活用水量按下式计算：
Q3=P2×N4×K5/（24 ×3600）
式中: q1:----生活区生活用水量（L/ S）;
P2:----生活区居住人数，取800；
N4:----生活区昼夜所有生活用水定额，取120；
K5:-----生活区生活用水不均衡系数，取2.5。
根据生活区生活用水实际状况得：
用水对象
居住人数(人)
耗水量（L）
生活区生活用水
800
96000
Q3=800×120×2.5/（24×3600）＝2.8L/S
2.3.4 消防用水量计算
根据消防用水定额，拟定消防用水量q4=10.0L/S.
2.3.5总用水量计算
营地生活总用水量可以按下式计算：
当q1+q2+q3＞q4时，则q=1.1×（q1+q2+q3）=11.6L/S
2.3.6 管径计算
D=√　4Q/(πV×1000)
式中:D:----配水管直径（mm）；
Q:-----施工总用水量(L/S)
v:-----管网中水流速度（m/S）,取1.5m/S
根据上面公式，计算成果为：
D=√　4Q/(πV×1000)=100mm，取管径D＝100mm。
2.3.7 水源选择
采用在2#营地附近位置打井抽水供应（见后附图），并建水池蓄水，再将水抽到拌和楼使用。采用两台175QJ60－26/4水泵。（40m3）
2.4水库岸库岸工程用水量计算
2.4．1 水库岸库岸工程施工现场用水量
水库库岸施工现场用水重要为混凝土养护用水。
施工现场用水量按下式计算：
q1=K1（∑Q1×N1）×K2/（t1×T×8 ×3600）
式中: q1:----施工用水量
K1:-----未估计旳施工用水系数，取1.15
K2:-----用水不均匀系数，取1.5
Q1:-----工程量（混凝土养护150m³）
N1:-----施工用水定额（混凝土养护300 L/ m³）
t1:-----有效工作日,1天
T：---每天工作班数，取3；
根据施工现场实际状况得：
用水对象
工程量
耗水量（L）
混凝土养护
150
45000L
q1=1.15×（150×300）×1.5/（1×3×8×3600）=0.9L/S
2.4.2水库库岸机械用量水计算
现场填筑施工高峰期用水量根据《水利水电施工手册》有关公式进行计算
q2=K1（∑qP）K2/（8 ×3600）
式中: q2:----生产用水量
K1:-----水量损失系数，取1.15
K2:-----用水不均匀系数，取1.5
q：----用水机械台班数；
P：-----施工机械用水定额指标（见常用机械用水定额指标）
根据施工现场实际状况得:
用水对象
机械台班数（台班）
耗水量（L)
挖掘机、自卸汽车
37
1110
铲运机、推土机
4
300
q2=1.15×（37×30+4×75）/（8×3600）=0.1L/S
水库库岸填筑不考虑消防用水因此西南库岸施工总用水量Q计算如下：
Q=1.1×(q1+q2)=1.1×(0.9+0.1)=1.1L/S
水库库岸填筑和混凝土养护用水采用洒水车运送。
