正常肾脏的超声诊断专家讲座.pptx

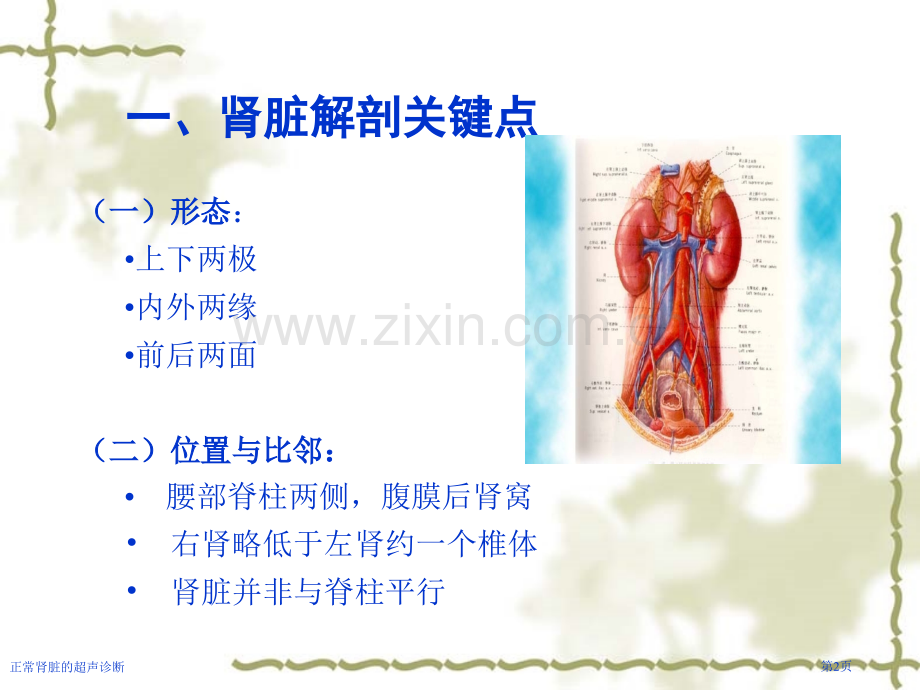

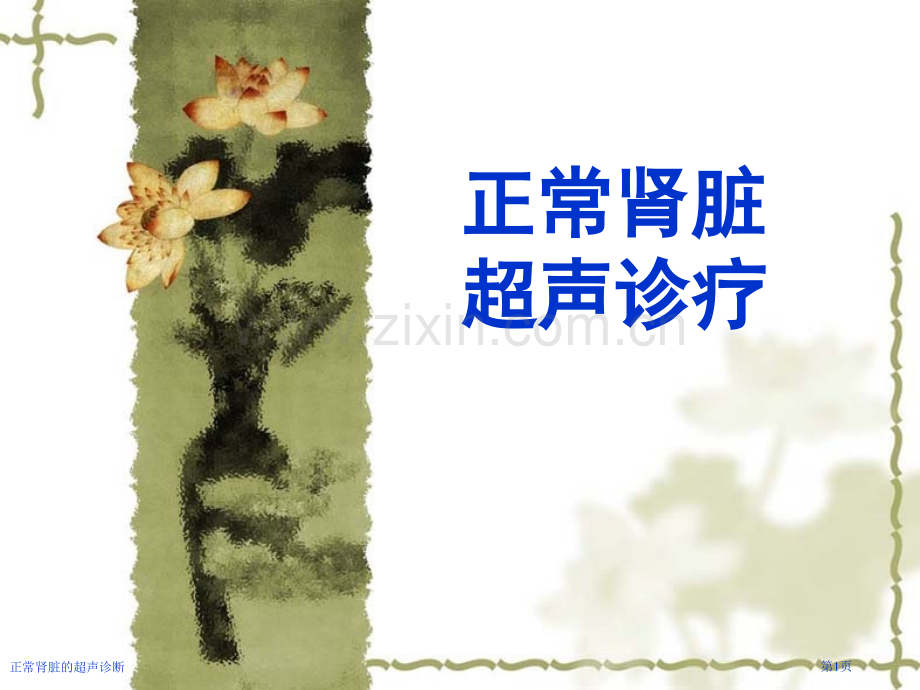

正常肾脏正常肾脏超声诊疗超声诊疗正常肾脏的超声诊断第1页 一、肾脏解剖关键点一、肾脏解剖关键点（一）形态（一）形态：上下两极内外两缘前后两面（二）位置与比邻：（二）位置与比邻：腰部脊柱两侧，腹膜后肾窝 右肾略低于左肾约一个椎体 肾脏并非与脊柱平行正常肾脏的超声诊断第2页肾脏前后与周围组织器官关系肾脏前后与周围组织器官关系 （肾周围组织器官覆盖肾脏前后表面示意图）（肾周围组织器官覆盖肾脏前后表面示意图）正常肾脏的超声诊断第3页（三）肾脏结构（三）肾脏结构 外围结构外围结构：纤维囊、脂肪囊、肾筋膜 肾内结构肾内结构：肾实质：皮质、髓质 肾窦：肾盂、肾盏、肾血管、脂肪正常肾脏的超声诊断第4页肾脏结构肾脏结构肾血管肾血管 肾动脉分为五级，即主肾动 脉、段动脉、叶间动脉、弓 状动脉和小叶间动脉。肾静脉无阶段性，相互连通 成静脉网，最终在肾窦汇合 粗大肾静脉，进入下腔静 脉。左肾静脉较长，绕过腹主动 脉前方，穿过肠系膜上动脉 与腹主动脉之间间隙向右 汇入下腔静脉。正常肾脏的超声诊断第5页 肾肾 脏脏 内内 部部 解解 剖剖正常肾脏的超声诊断第6页肾门(renal hilum)：肾内侧缘中部凹陷称肾门，为肾血管、神经、淋巴管及肾盂出入之门户。肾蒂(renal pedicle)：出入肾门结构被结缔组织包绕称肾蒂。肾窦(renal sinus)：由肾门深入肾实质凹陷称肾窦，内含肾动脉分支、肾静脉属支、肾小盏、肾大盏、肾盂和脂肪组织等。概念正常肾脏的超声诊断第7页二、肾脏超声检验方法二、肾脏超声检验方法 （一）检验前准备（一）检验前准备 无特殊准备，空腹条件下效果最好。（二）检验体位（二）检验体位1 1、仰卧位：、仰卧位：肾外血管疾病检验时采取2 2、侧卧位：、侧卧位：最常采取方法3 3、俯卧位：、俯卧位：较少采取4 4、立位：、立位：对测定肾活动度适用正常肾脏的超声诊断第8页肾脏三种检验体位示意图肾脏三种检验体位示意图 仰卧位仰卧位 侧卧位侧卧位 俯卧位俯卧位正常肾脏的超声诊断第9页经腰部超声检验优点多：经腰部超声检验优点多：体位舒适，病人易放松。检验者检验方便，操作灵活。取得声像图较完整，能够取得肾上极，肾门较佳图像。能够得到各种切面信息量大。正常肾脏的超声诊断第10页三、肾脏正常声像图三、肾脏正常声像图 （一）肾被膜与脂肪囊（一）肾被膜与脂肪囊 （二）肾皮质（二）肾皮质 （三）肾髓质（三）肾髓质 （四）肾窦（四）肾窦 （五）肾内、外血管（五）肾内、外血管 正常肾脏的超声诊断第11页肾脏正常声像图肾脏正常声像图肾被膜肾被膜 声像图上肾被膜以明晰光带显示，又称肾轮廓线，它是由肾被膜脂肪与其内外组织形成界面反射。肾被膜肾被膜正常肾脏的超声诊断第12页肾脏正常声像图肾脏正常声像图肾皮质肾皮质 紧贴肾被膜内侧，因为含众多细胞成份，回声呈细腻小光点，分布均匀，等回声略低强度，强度稍低于肝脾实质回声。肾皮质肾皮质正常肾脏的超声诊断第13页肾脏正常声像图肾脏正常声像图肾髓质肾髓质 肾髓质由肾锥体和肾柱组成。肾锥体多呈三角形，与皮质回声相同；肾柱在肾锥体之间规则排列、大小均匀，对个别形态粗大、圆凸肥大肾柱要注意与占位性病变判别。肾髓质肾髓质肾柱肾柱正常肾脏的超声诊断第14页肾脏正常声像图肾脏正常声像图肾窦肾窦 肾窦（肾集合系统）因为成份复杂，其回申显著高于肾实质，所以表现为边界不整齐高回声区。其面积约占肾脏1/2 2/3；其内可有直径1cm以内管状液暗区。肾窦肾窦正常肾脏的超声诊断第15页肾脏正常声像图肾脏正常声像图肾血管肾血管肾脏动静脉彩色图像肾脏动静脉彩色图像正常肾脏的超声诊断第16页肾脏正常声像图肾脏正常声像图肾血管肾血管肾静脉肾静脉肾动脉肾动脉左肾静脉左肾静脉右肾动脉右肾动脉腹主动脉腹主动脉正常肾脏的超声诊断第17页胡桃夹现象胡桃夹现象肾静脉异常表现肾静脉异常表现左肾静脉左肾静脉正常肾脏的超声诊断第18页四、肾脏测量方法和正常值四、肾脏测量方法和正常值（一）肾脏径线测量和正常值（一）肾脏径线测量和正常值1、肾脏径线测量、肾脏径线测量长径长径：由肾脏上极顶端之下极顶端。宽径宽径：自肾门至对侧外侧缘。厚径厚径：自肾脏中部前侧面至后侧面。正常肾脏的超声诊断第19页测量肾脏时注意事项测量肾脏时注意事项：l测量长径时注意探头倾斜，以找到其最大径线。l须在肾脏横断面上测量宽径和后径。l宽径和厚径测量，应在肾脏中部肾门处进行，有益于 对比和规范，此处肾脏宽径和厚径测量反应肾脏最 大径线值。l宽径测量时，以肾门中心处为起点，向内直至肾脏外缘 最远初，此数值为宽径。垂直此宽径连线，测量肾脏前 壁和后壁之间最大数为厚径。正常肾脏的超声诊断第20页肾脏径线测量肾脏径线测量 长径（上下径）长径（上下径）宽径（横径）宽径（横径）厚径（前后径）厚径（前后径）正常肾脏的超声诊断第21页肾脏径线测量和正常值肾脏径线测量和正常值2 2、正常值、正常值普通来讲，正常成人肾脏长径10-12cm，宽 径5-6cm，厚径4-5cm。男性较大于女性，左肾较大于右肾。在径线测量中，厚径很有价值。普通认为 厚径或宽径两侧对比相差超出1cm才有意义。正常肾脏的超声诊断第22页（二）肾脏实质厚度测量和正常值（二）肾脏实质厚度测量和正常值测量方法测量方法：自肾外缘至肾窦回声外缘进行测量。正常值正常值：1-2cm，其中肾皮质厚度0.5-0.8cm。疾病与年纪改变会影响到实质厚度，使之出现增厚或变薄，所以必须测量厚度。实质厚度测量实质厚度测量正常肾脏的超声诊断第23页（三）肾窦内间隙测量（三）肾窦内间隙测量正常肾脏肾盂和肾盏腔隙闭合，声像图中无法，也无需测量。肾盂有积水时，腔隙扩张图像可显示，尤其在少 量积水，判断积水有没有病理意义时，常需作肾窦 内间隙测量。测量时以肾盂宽径为标准，即液性暗区内外 侧缘距离。普通在1-1.5cm 以下时，视为生理性肾窦分离。正常肾脏的超声诊断第24页肾窦内间隙测量肾窦内间隙测量正常肾正常肾肾积水肾积水正常肾脏的超声诊断第25页（四）肾脏血管测量和正常值（四）肾脏血管测量和正常值用二维超声经腹横切，在胰腺平面下方 可探测到左右肾动静脉。肾动脉起自腹主动脉，有波动，内径约5-6cm，管壁平滑整齐，宽度一致。肾静脉位于肾动脉前方，汇入下腔静脉，宽度差异较大。正常肾脏的超声诊断第26页肾脏血管测量和正常值肾脏血管测量和正常值二个主要值：二个主要值：搏动指数搏动指数（PI，Pulsatility Index）=阻力指数阻力指数（RI，Resistance Index）=（Vmax-Vmin）/Vmax（Vmax-Vmin）/Vmean正常肾各段肾动脉阻力指数（正常肾各段肾动脉阻力指数（RIRI）各段肾动脉各段肾动脉RI主肾动脉主肾动脉 段动脉段动脉 叶间动脉叶间动脉 弓状动脉弓状动脉 小叶间动脉小叶间动脉0.65 0.02 0.63 0.04 0.59 0.02 0.54 0.03 0.51 0.04正常肾脏的超声诊断第27页正常肾动脉频谱多普勒表现正常肾动脉频谱多普勒表现 正常肾动脉血流频谱为低阻型,收缩早期频谱上升陡直,而后迟缓下降,在收缩早期可有一切迹称为收缩早期切迹。此切迹使收缩期频谱形成双峰,第一峰为收缩早期波峰,第二峰为收缩晚期波峰。正常肾动脉峰值流速存在较大个体差异。对于正常肾内动脉血流频谱,普通认为阻力指数为0.550.7,收缩早期加速时间3m/s2。正常肾脏的超声诊断第28页肾脏彩色多普勒应用：肾脏彩色多普勒应用：彩超能清楚显示肾内动静脉分布情况，假如发生动静脉拴塞，对应部位无血流信号显示。肾弥漫性病变、移植肾排斥、或尿路梗阻时，血流阻力会增大，应测量阻力指数。当有占位性病变时，依临床需要，利用彩超可显示其血运情况，有利于良恶性判别。当临床怀疑有肾血管性高血压时，以临床需要对肾动脉狭窄性疾病做出诊疗。正常肾脏的超声诊断第29页谢谢！正常肾脏的超声诊断第30页
