年产20000吨涤纶中空三维短纤维项目
可
行
性
研
究
报
告
湖北XX工程咨询有限公司

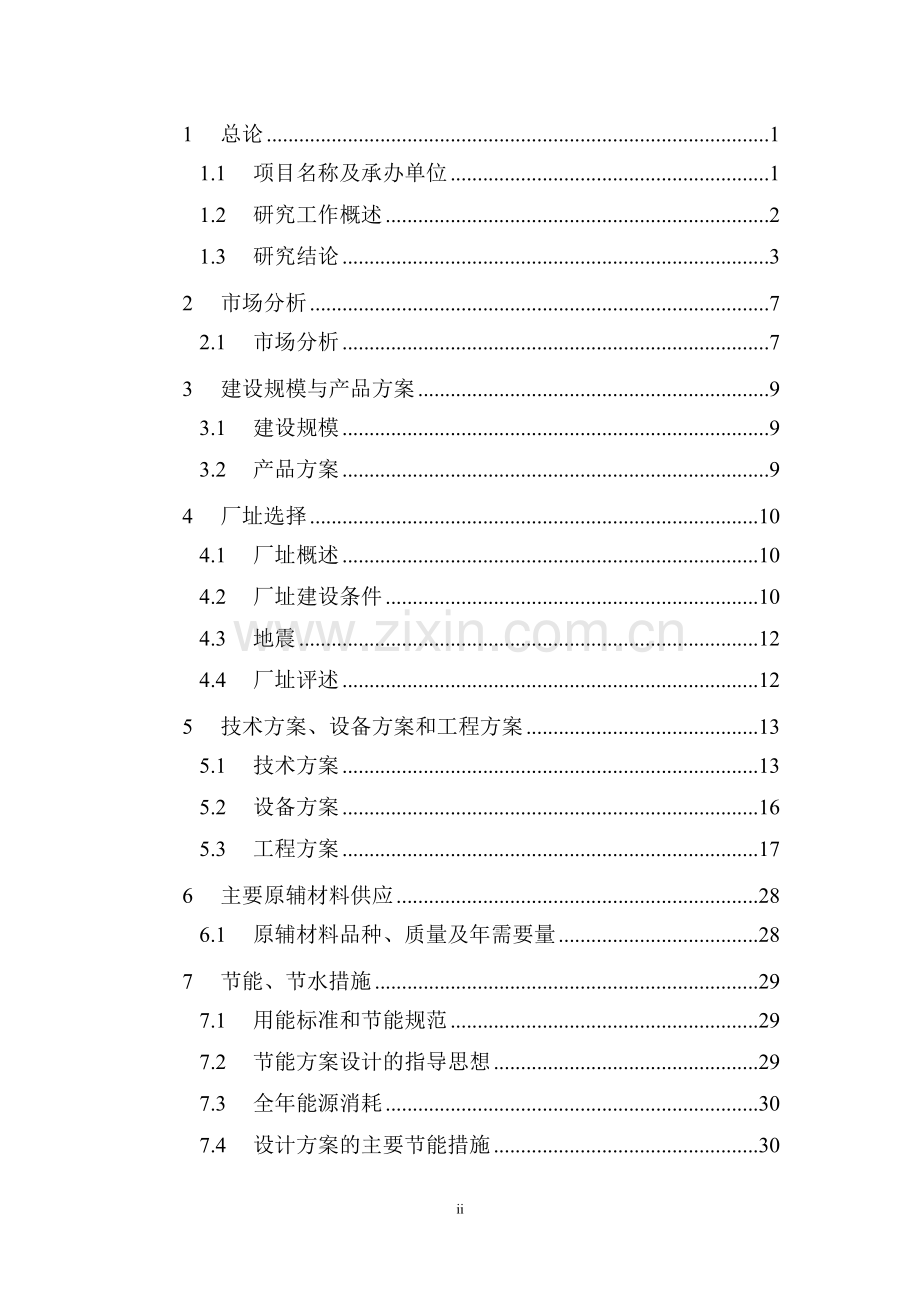

目 录
1 总论 1
1.1 项目名称及承办单位 1
1.2 研究工作概述 2
1.3 研究结论 3
2 市场分析 7
2.1 市场分析 7
3 建设规模与产品方案 9
3.1 建设规模 9
3.2 产品方案 9
4 厂址选择 10
4.1 厂址概述 10
4.2 厂址建设条件 10
4.3 地震 12
4.4 厂址评述 12
5 技术方案、设备方案和工程方案 13
5.1 技术方案 13
5.2 设备方案 16
5.3 工程方案 17
6 主要原辅材料供应 28
6.1 原辅材料品种、质量及年需要量 28
7 节能、节水措施 29
7.1 用能标准和节能规范 29
7.2 节能方案设计的指导思想 29
7.3 全年能源消耗 30
7.4 设计方案的主要节能措施 30
7.5 节能管理 31
8 环境影响评价 32
8.1 概述 32
8.2 执行标准及排放标准： 32
8.3 设计原则 32
8.4 主要污染源、污染物及防治措施 33
8.5 绿化 34
9 劳动安全、工业卫生与消防 35
9.1 劳动安全、工业卫生 35
9.2 消防 38
10 组织机构与人力资源配置 41
10.1 企业组织机构 41
10.2 人力资源配置 42
10.3 人员来源及培训 43
11 项目实施进度 44
11.1 项目建设工期 44
11.2 项目实施进度安排 44
12 工程招投标 46
12.1 概述 46
12.2 招标投标依据 46
12.3 招标 46
12.4 投标 46
12.5 招标具体范围和规模标准 46
12.6 开标、评标和中标 47
12.7 招标方案意见表 48
13 投资估算 49
13.1 固定资产投资估算 49
13.2 流动资金估算 51
13.3 项目总投资 51
14 融资方案 52
14.1 资金来源 52
14.2 项目资本金 52
14.3 融资方案 52
15 财务、经济评价 53
15.1 财务评价依据及说明 53
15.2 营业收入及税金 53
15.3 产品成本估算 53
15.4 利润估算（详见附表8《损益表》）。 54
15.5 财务现金流量分析（详见附表9《现金流量表》） 54
15.6 财务生存能力分析 55
15.7 借款偿还 55
15.8 不确定性分析 55
15.9 敏感性分析 56
16 58
iv
可行性研究报告
1 总论
1.1 项目名称及承办单位
1.1.1 项目名称
XX市XX化纤有限公司年产20000吨涤纶中空三维短纤维项目。
项目承建单位
XX市XX化纤有限公司
法人代表：
企业地址：湖北省XX市XX湖经济开发区工业园区内
1.1.2 可行性研究报告编制单位
本可行性研究报告由湖北XX工程咨询有限公司。
1.1.3 研究工作的范围
1. 对项目提出的背景和必要性进行调研分析，确定20000吨/年涤纶中空三维短纤维建设方案；
2. 对项目技术方案进行研究、比较、分析，确定建设规模、工艺路线、设备选型及主要配套工程的规模。
3. 环境保护，生产安全卫生与消防“三同时”方案；
4. 对项目的总投资，资金来源，投资效益进行定量分析，测算项目效益，分析项目的抗风险能力；
5. 可行性研究报告研究结论。
1.1.4 研究工作依据
1. 中华人民共和国国家发展和改革委员会发布的《轻工业建设项目可行性研究报告编制内容深度规定》(QBJS 5-2005)；
2. 我公司与XX市XX化纤有限公司签订的编制项目可行性研究报告的合同书；
3. XX市XX化纤有限公司提供的文件、图纸、资料；
4. 国家有关工程设计的法规、规范、标准。
1.1.5 项目提出的理由
1. 本项目符合国家产业政策，《产业结构调整指导目录（2011年本）》中明确提出鼓励生产涤纶工业丝、差别化和功能性涤纶长丝等高附加价值产品，因此，本项目的提出符合国家相关的产业政策。
2. 本项目的建设有利用促进当地经济和社会的发展；
3. 本项目的建设充分利用废旧的聚酯瓶，聚乙烯片为原料，达到资源综合利用的目的；
4. 本项目建设能满足人民群众不断增长的物质、文化生活需求。
1.2 研究工作概述
1.2.1 重点研究工作概况
在接到企业委托我公司承担可行性研究报告的任务后，我公司及时组织相关人员到现场调研，根据企业目前的实际情况，结合当地的资源条件，研究了年产20000吨涤纶中空三维短纤维建设工程技术方案。在可行性研究报告编制过程中，又进一步重点研究工程技术方案的先进性、可靠性，项目的投资估算、资金筹措及经济效益分析、财务评价等，最终形成了项目可行性研究报告的研究结论，以供决策。
1.2.2 项目主要建设条件
1 建设地点：
XX市XX经济开发区工业园区内。
2 建设规模
初步拟定建设规模为20000吨/年涤纶中空三维短纤维，分两期工程建设。
3 主要建设条件
（1）技术条件
技术方案先进成熟，工程条件优良。本工程设备先进成熟，技术先进可靠，产品质量有保证。
（2）资金条件
项目的建设资金部分贷款，其余由企业自筹解决。
（3）环境条件
项目在建设过程中不会产生明显的污染源，而且项目按“三同时”的原则，同时对废气、固体废弃物及噪声进行经济有效的保护治理或综合利用，不会对周围环境造成污染。
1.3 研究结论
1.3.1 推荐方案
1）技术方案、设备方案和工程方案
①技术方案
选用废旧的聚酯瓶，聚乙烯片等原料材料，经选材、清洗、干燥、融融、拉丝等一系列严格工艺流程生产而成。
②设备方案
设备以满足生产需要为第一选择原则，同时兼顾设备性能及价格。本项目采用先进的加工设备，所选设备自动化水平较高，可保证产品的质量和产量，同时设备的能耗、水耗、物耗指标均优于目前本行业的水平。
③工程方案（含项目组成）
利用部分现有生产车间及建筑物，新建生产车间，同时建设必要的辅助工程。
2）节能节水、劳动安全、工业卫生与消防
①节能节水
总图、建筑、工艺、电气、给排水等专业严格按照国家有关节能政策和法规，做到合理利用能源，充分考虑能源二次使用和资源综合利用，以求最大限度地节约能源和水资源。积极采用先进的节能新技术、新工艺、新设备，将节能降耗落实到行动上。
②劳动安全、工业卫生
对所有可能产生的机械伤害、有毒有害气体和其它物质以及雷、电、火等分别采用经济有效的措施加以预防。
③消防
本项目的生产类别为丙类，建筑耐火等级为二级，根据GB50016-2006建筑设计防火规范》规定其同时发生火灾次数为一次，火灾延续时间为3小时，根据消防需水量及本项目的特点，确定本项目的消防用水量为室外30l/s，室内15l/s。四周都无对其构成危害的企业存在，另外，公司自备有专门的消防队和消防车，可以扑灭初期火灾。
3）环境影响与综合利用评价
项目建设本身不会产生明显的污染源，而且项目按“三同时”的原则，进行经济有效的保护治理和综合利用，不会对周围环境造成污染。
4）总投资与资金筹措
项目总投资＝建设投资（含建设期利息）+铺底流动资金
＝4406+1211=5617万元
企业自筹建设资金及建设期利息3406万元；申请银行中长期贷款1000万元。
企业自筹铺底流动资金364万元，申请银行流动资金短期贷款846万元。
5）经济效益及社会效益
本项目建成后，可新增涤纶短纤维生产能力20000吨/年，按现行含税出厂价9500元/吨计算，则项目达产期新增营业收入为19000万元；达产期年均营业收入19000万元。
6）项目实施进度建议
建设应按国家基本建设程序的有关法规和实施指南要求进行，建设周期为24个月（2012年10月至2014年10月）。
表 1.3.1 1 主要技术经济指标表
序号
项 目 名 称
单 位
指 标
备 注
1
总投资
万元
5,617
2
建设投资
万元
4,406
原有固定资产投入
万元
3
流动资金
万元
4,035
其中：铺底流动资金
万元
1,210
4
财务评价总投资
万元
8,442
5
全部收入
万元
19,000
达产年平均
6
利润总额
万元
2,304
达产年平均
7
销售税金及附加（含增值税）
万元
861
达产年平均
8
销售利润率
%
12.13
达产年平均
9
销售利税率
%
16.66
达产年平均
10
投资利润率
%
27.30
达产年平均
11
投资利税率
%
44.33
达产年平均
12
内部收益率
%
25.28
所得税后
13
财务净现值
万元
4,438
所得税后
14
投资回收期
年
5.03
15
盈亏平衡点
%
41.54
（以生产能力表示）
16
建设期利息
万元
64
17
税后利润
万元
1,728
达产年平均
18
建设投资借款偿还期
年
3.00
1.3.2 研究结论
1.本项目建设符合国家的产业政策和技术政策，能做到保护环境，技术可行，经济合理，安全可靠；所需燃料、辅料及动力都有可靠的供应渠道。社会效益显著，也是企业发展的需要。
2.项目前期准备工作深入、细致，资金也已有落实方案，实施的条件十分优越。
3.该企业领导班子生产、经营经验丰富，企业有能力、也有条件实施好这个项目。
4.项目采用生产工艺设备先进、可靠。
5.项目同步对环保、生产安全卫生和消防进行“三同时”，不会对环境造成危害。
6.通过经济技术测算，预计项目有较好的经济效益，各项直接指标都明显优于社会基准指标和平均指标，并有很强的抗风险能力。
2 市场分析
2.1 市场分析
我国衣、食、住、行，人民生活、生产都离不开化纤，棉布、棉纱、许多产品都用化纤取代，化纤产品的价格从2002以来年呈上升之势，从5000元/吨上升到15000元/吨。全球对纤维的需求量不断增加。国际权威机构调查表明，近20年来，世界各种纤维的需求量以每年3﹪的速度增长，中国成为世界最大的纤维消费国，在未来的十年内增长幅度将是世界首屈一指的，加拿大和美国仍然是世界第二大纤维消费市场，西欧第三。由于天然纤维发展受耕地条件限制，大力发展化学纤维则是解决纤维总量不足的唯一途径。
在众多合成树脂当中，聚苯二甲酸乙二醇酯（PET）是聚酯家族中应用广泛、产量最大的一类产品，它原料来源丰富，再生资源广泛。具有多种优良特性，特别是聚酯纤维具有极佳的可纺性，能够很好地替代天然纤维，使得以聚酯为原料生产的涤纶纤维的产量快速增长，主导着化学纤维市场。因此，随着世界经济的需求将同步增长，它们具有更大的发展空间和应用前景。
涤纶是以聚酯（PET）为原料，该原料是废弃的聚酯瓶（可乐、雪碧、饮料瓶等）经分检、粉碎、清洗后加工成均匀片，经熔融纺丝及后加工而制得涤纶短纤维纤维产品。该产品广泛应用于棉纺、无纺、毛纺行业。
涤纶纤维具有一系列优良性能，如断裂强度和弹性模量高。回弹性适中，热定型优异，耐热耐光性好。我国涤纶纤维生产起步于60年代，70年代开始先后引进了日本、德国、瑞士、美国、法国、英国等国外先进技术及设备。改革开放以来，我国化纤工业发展迅速，目前国内化纤产量已经达到全球化纤产量的一半以上，在主要纤维品种上也占有很大比重。化纤已经成为中国纺织工业中最主要的原料，化纤及其下游加工产业已是纺织主要创汇的产业。
根据信息化部公布的数据显示，涤纶短纤维做为纺织业的重要原料，2009年9月份增速为20.5%，国内涤纶无纺制品行业发展速度为30%，涤纶制造无纺布在建筑业、医疗等领域应用越来越广泛，2009年涤纶短纤维市场年销售量达到60万亿吨。涤纶短纤维2007年主营业务收入907亿美元，2008年受国际金危机影响主营业务收有所下降，主营业务收入866亿美元，而到了2010年主营业务收入已经上升到1000亿美元，根据目前销售趋势，2011年可望达到1100亿美元。
按目前年国内总需求量计算，本项目产品规模只占国内需求量的1%左右，产品的销售市场是不成问题的。同时，近两年来，涤纶短纤维市场需求量还按每年3%的速度递增，市场前景可观。
3 建设规模与产品方案
3.1 建设规模
在对本项目产品方案、目标市场和市场需求状况初步研究的基础上，结合生产工艺技术、原材料和能源供应、协作配套和项目投资条件以及规模效益等因素来确定项目的建设规模。
根据企业自身条件、发展规划和市场需求，本项目的建设规模为：新建年产20000吨涤纶短纤维及配套的辅助工程、公用工程。
3.2 产品方案
坚持贯彻以市场为导向，以科学技术进步为动力，走可持续发展的道路，并以市场为导向，实行以销定产，妥善定位产品，以质量取胜，拟定项目产品为涤纶短纤维产品。
4 厂址选择
4.1 厂址概述
本项目所在地位于湖北省XX市，XX市位于湖北省江汉平原东南部，东倚浩浩长江，南接八百里洞庭，北靠武汉重镇，是我国著名粮仓江汉平原与鄂东南山区的经济结合部和我国实施长江经济带开放开发的重点区段。全市国土面积2519平方公里，总人口90.98万人。截止到2008年底， 全市辖２个城区办事处，１４个镇，１个少数民族乡（老湾回族乡），3个管理区，466个行政村。
4.2 厂址建设条件
1、自然地理状况
XX市位于湖北省江汉平原东南部，东倚浩浩长江，南接八百里洞庭，北靠武汉重镇，是我国著名粮仓江汉平原与鄂东南山区的经济结合部和我国实施长江经济带开放开发的重点区段。全市国土面积2519平方公里，总人口90.98万人。截止到2008年底， 全市辖２个城区办事处，１４个镇，１个少数民族乡（老湾回族乡），3个管理区，466个行政村。
XX市全境属古云梦泽东部的长江冲积平原，海拔大多在23～28米之间，地势广阔平坦。地层以第四纪冲积，湖积物组成的土体为主，其分布面积占全市面积的99%以上，地质构造属于扬子淮地台区，为新华厦第三沉降带南延部分，整个构造体系由断块凹陷和几条相互平行的断裂带所组成，XX地势自西北向东南呈缓倾斜，形成南北高，中间低。
根据XX市区域地质资料，项目区域内未发现新构造运动及活动性断裂等不良地质现象存在，场地是稳定和安全的。
XX市境内有大小湖泊103个，总面积468.70平方公里，拥有水面5.86万公顷，其中XX大湖水面3.5万公顷。境内有大中河渠113条，总长1338.5公里，是个河网纵横交错，湖泊星罗棋布的水乡。长江XX江段自螺山镇韩家埠入境，水道呈东北流，至燕窝镇永乐闸东折向西北流，至上北洲折向西流，至新滩镇胡家湾出境。江段全长151公里，江面界牌段最宽4000米，腰口段最窄1055米，年均径流量7698亿立方米，最大流量78800立方米/秒，最小流量4060m立方米/秒，最大水深51米，最小水深3.5米，历年最高水位33.71米，最低水位15.56米。内荆河（属四湖总干渠XX段）由监利县孔家湾进入XX市，境内流长12公里，到新滩，新堤入长江。干流水面宽10～20米，水深1.5～2.5米，洪水期流速0.4～0.7米/秒，最大流量为52.1立方米/秒。XX城区现有纳污水体为老闸河，又称内荆河老闸段，它是内荆河的分支，自XX市小港农场，滨湖穿过XX市城区至老闸，老闸河全长15.6公里，枯水期流量50立方米/秒，丰水期流量80立方米/秒。
根据GB50021-2001规范判断，项目区地下水对混凝土无腐蚀性，对钢结构具弱腐蚀性。
2、自然气候条件
XX市属亚热带湿润季风气候，四季分明，光照充足，雨量充沛，温和湿润，无霜期长，光能资源丰富。年平均日照时数为1980～2032小时，年平均气温为16.2～16.7摄氏度，平均最高气温为28.9摄氏度、平均最低气温为3.5摄氏度、极端最高温度为40摄氏度、极端最低气温为零下13.2摄氏度；年均降水量为106.00～1331.30毫米；年平均无霜期266.5天；年平均相对湿度为82%；全年主导风向为北东风，平均风速2.7米/秒。
3、交通运输
XX市交通便利，水路以长江黄金水道为依托，溯江而上绕洞庭、穿三峡、直抵巴蜀。顺江东下，经武汉、过南京、畅达沪杭；陆路可直通107、308国道和宜黄高速公路；铁路可经武汉达京广、京九铁路；航空有武汉天河机场。XX市内公路四通八达，连接所有乡镇和村庄。
4.3 地震
本项目用地地块边界线呈不规则多边形，地势平坦。
根据国家标准《建筑抗震设计规范》（GB50011-2002）和《中国地震动参数区划图》（GB18306-2001），XX市抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，该场地拟建建筑物抗震设防烈度为6度。
4.4 厂址评述
1、该厂址满足生产工艺流程需要，满足工厂总体平面布局。
2、满足工厂对厂区周围环境无粉尘、烟雾、有害气体和放射性物质的要求。
3、有充足的水源，且水质符合国家生活饮用水标准，符合生产需要。
4、动力电源、电力负荷和电压有充分的保证。
5、交通运输十分便利。
5 技术方案、设备方案和工程方案
5.1 技术方案
5.1.1 概述
本项目属于资源回收再利用项目。选用废旧的聚酯瓶，聚乙烯片为原材料，经筛选、清洗、干燥、熔融、拉丝等一系列严格工艺生产而成。产品可用于一般的玩具，被服，家纺等行业。
目前随着中国、印度、巴西和俄罗斯等新兴工业化国家经济的快速发展，世界各国对资源的关注度越来越高，由于自然资源的不可再生性，许多科学家和经济学家都在不断探索经济的可持续发展和开发可替代能源和资源。“垃圾是被放错位置的资源”的观念已被世界各国民众所接受。
聚酯工业以前所未有的速度迅猛发展，在给人类生产和生活带来科技进步和舒适享受的同时，各类废弃聚酯产品以及聚酯废料造成的环境污染也越来越大，它们对生态环境及经济发展带来的破坏和损失已成为亟待解决的社会问题。
国外发达地区已在上世纪60 年代对可利用垃圾的回收引起高度重视，到现在废弃物再回收利用率已高达70%～80%，国际市场上废PET（聚苯二甲酸乙二醇酯）回收及再加工工业的发展历史可以说是从上世纪70 年代初开始的，随着PET 纤维及其它包装制品在发达国家的普及，使PET 回收及再加工的技术出现，发展至今PET 回收主要用途有：再生纤维，再生瓶用，化学法回收制原料，工程塑料，塑钢带，薄膜，板材等。
而其中纤维又分再生PET 无纺布，纺织用的涤纶长丝，差异化高质量的涤纶短纤维，复合纤维，芯为再生PET，皮为PP 或低熔点PET。而本项目产品即为差异化高质量的涤纶短纤维，技术方案经过多年生产实践已非常成熟。
本项目产品质量按下列标准执行：
1) GB/T 8960-2001 涤纶牵伸丝
2) GB/T 14460-2001 涤纶低弹丝
3) GB/T 14462-1993 维纶短纤维
4) GB/T 14463-1993 粘胶短纤维
5) GB/T 14464-1993 涤纶短纤维
6) GB/T 16604-1996 涤纶工业长丝
7) FZ/T 52004-1998 充填用三维卷曲中空涤纶短纤维
8) FZ/T 53003-1991 涤纶毛条
9) FZ/T 54003-1993 涤纶预取向丝
10) FZ/T 54005-1994 有色涤纶低弹丝
11) FZ/T 54006-1994 有色涤纶牵伸丝
12) FZ/T 66001-1995 特种工业用锦纶丝
5.1.2 生产工艺流程
5.1.2.1 确定生产方案的原则
1、先进性：选用国内先进水平的生产设备和生产工艺；
2、科学合理性：优先采用自动化程度高、能连续生产的生产线，力求精简，方便快捷；
3、综合性：最大限度的提高原材料的利用率和使用价值；
4、节能性：生产需要消耗大量的热能及电，在重点工段采用节能效果好的生产工艺；
5、“三废”效果处理好：选用产生“三废”少，或经过治理容易达到国家规定的“三废”排放标准的最新生产工艺；
6、注重经济效益：尽量选用投资少消耗低，成本低，产品收益率高的生产工艺。
5.1.2.2 推荐的技术方案
生产工艺流程简图如下图所示：
原料片——洗涤——干燥——挤压机——混合器——纺丝箱——过滤器——喷丝——导丝机——浸油槽——牵伸机——叠丝机——松弛定型机——切断机——包装。
所用的主要原料瓶片是回收的废弃聚酯饮料瓶及包装材料等，经简单清洗后再粉碎、精洗、烘干而成。因采购的部分涤纶再生料PET瓶片主要为可乐瓶碎片，此类原料含有PVC包装薄膜、灰尘、砂粒等杂质，若直接应用达不到生产工艺要求，需要进行清洗处理。PET废料先用滤网装好后水中浸2小时左右，经充分沥干后倒入清洗机中去除杂质，再经漂洗、装袋、甩干后送至转鼓车间进行干燥处理，大量的洗涤水可循环使用。
挤出熔融后进入纺丝箱体，均匀地送到装有过滤网的纺丝组件中，滤去杂质后从喷丝板中喷出，形成初生纤维。初生纤维经环型次风冷却，通过纺丝通道进入卷绕面板，经上油轮上油后集束进入喂入轮，铺入盛丝桶内。初生纤维丝束通过导丝机引导，进入浸油槽，浸油后第一牵伸机和第二牵伸机之间进行第一次牵伸，完成总牵伸倍数的80%。在第二牵伸机和第三牵伸机之间进行第二次牵伸，完成总牵伸倍数的20%，通过两次牵伸后，纤维获得了充分的取向结构。牵伸后的纤维经过叠丝、预热、卷曲、切断后进入松弛定型机。定型后的纤维，进行质检抽样分析，不合格品直接送到废丝盛接装置，合格产品分配到打包机，打包后分级入库。
所用专业油剂主要成分为抗静电剂、分散剂、硅油等组成，极少量挥发的专业油剂通过引风机集中排出室外。
项目主要原材料、辅料、动力消耗指标见下表所示：
表 5.1.2 1 生产车间主要原辅料及动力消耗指标表
序号
指标名称
全年消耗量
单位产品消耗
备注
1
PET片
19332 t
966.67
kg/t
2
聚乙烯
1666 t
83.33
kg/t
3
增白剂
3.2t
0.16
kg/t
4
油剂
33 t
1.67
kg/t
5
水
13334t
666.7
kg/t
6
电
108.8万kwh
54.4
kwh/t
7
煤
1200 t
60
kg/t
5.2 设备方案
5.2.1 设备选择的指导思想
1) 实现工艺要求为准则，对生产设备进行定位。
2) 保证设备的先进性、可靠性和实用性。
3) 在遵守以上原则的基础上，尽可能降低固定资产设备部分的
资金投入。
5.2.2 主要设备的选择
为达到“技术先进，工艺合理，节约投资，便于管理”等因素，以保证成品的质量，本项目从原料选择，辅料配比，设备选型，工艺流程及生产工艺技术参数的确定上都必须达到国内先进水平。本项目所有新增生产设备大部分考虑采用国产设备，选用国内一些有经验的生产设备厂家所生产的设备。为了保证设备运行的可靠性，在设备定货前要考察同类型厂同类设备运行状况，确保所定购的设备满足生产工艺的需要。
5.2.3 主要设备配置方案
本项目分两期工程建设，第一期工程主要设备配置详见附表1-1《主要设备清单》。
5.3 工程方案
5.3.1 项目组成
本项目总建设面积18177平方米，其中，利用原有建筑面积 平方米，新增建筑面积7013平方米，具体组成见表5.3.1-1：
表 5.3.1 1 项目组成表
序号
工程类别
工程车间名称
总面积（m2）
备 注
1
主要生产工程
1.1
生产车间
4748.5
轻钢，原有
丝纺楼
2300
轻钢，新建
2
辅助生产工程
2.1
1#原料仓库
761.17
轻钢，原有
2.2
2#成品仓库
1200
轻钢，新建
3
公用工程
3.1
锅炉房
228
砼，原有
3.2
配电房
324
砼，原有
4
服务性工程
4.1
办公楼
2000
砼，新建
4.2
食堂、宿舍
2244
砼，原有
4.2
宿舍
1000
砼，新建
5.3.2 总平面布置与运输
一、 总平面布置
本项目总平面布置是在已征用的工业用地的基础上统一规划设计。布置原则是：在建项目必须符合该项目生产的行业要求，满足生产的工艺要求，必须满足安全生产符合消防规范。生产区与办公、经营开发分离，物流与人流分离，供电、供水线路简捷，土地利用及投资合理，建筑物平面布局美观、大方，突出与环境协调。利于树立企业形象，便于企业进一步发展。
1、标准规范
本工程总图运输设计现状均遵守并执行国家最新版本的标准规范，主要标准规范如下：
1）《工业企业总平面设计规范》（GB50187-93）
2）《建筑设计防火规范》（GB50016-2010）
3）《厂矿道路设计规范》（GBJ22-87）
2、布置现状
1）工厂美观，具有现代气息，结合企业远景规划，因地制宜地用地。
2）符合生产工艺要求，使生产作业线通顺短捷，避免主要生产线交叉返复。
3）考虑工厂的安全、卫生、厂内建构筑物的间距必须满足防火、卫生、安全等要求，即符合上述设计标准规范。
4）将厂区进行功能划分统一管理，方便生产。
5）满足了厂内外交通运输的要求，避免了人流与货流的交叉。
3、布置方案
根据场地现状以及工艺流程的要求，因地制宜地布置，详细布置见总平面布置图。
综上所述，整个布置工艺流程顺畅、管线短捷、物流通畅、方便生产及管理。
4、竖向布置
考虑建设场地上的高程关系，充分利用地形，使之满足各建、构筑之间的生产运输要求，并合理地组织场地排水。
5、厂区绿化
为改善生产环境减少污染，以利于职工的身心健康和文明生产，采用适当加强绿化，在厂区道路两侧与车间周围空地均适当加以绿化，以达到美化环境、净化空气、陶冶心情的目的。
6、交通运输
（1）本项目充分利用土地，保证了全厂道路环通，以满足运输和消防的需要。
（2）厂内原料的运进以及成品运出皆以公路运输为主、人、货流无交叉返复。
（3）运输能力由公司及社会运输车辆共同承担。
（4）全年运输量为22118.1吨，详见下表所示。
表 5.3.2 1 全年运输量表
序号
名称
单位
数量
备注
一
运入
1
PET片
吨
19332 t
2
聚乙烯
吨
1666 t
3
增白剂
吨
3.2t
5
油剂
吨
33 t
6
煤
吨
1200
二
运出
1
产品
吨
20000
2
副产品及废渣
吨
2000
三
合计
吨
44234.2
5.3.3 土建工程
1、主要规范，规程，标准
《建筑结构荷载规范》（GB50009-2001）
《混凝土结构设计规范》（GB50010-2001）
《建筑抗震设计规范》（GB50011-2001）
《建筑地基基础设计规范》GB50007-2002）
《建筑设计防火规范》（GB50016-2006）
《工业建筑防腐蚀规范》（GB50046-95）
2、设计原则
（1）建、构筑物土建必须满足工艺生产要求，流程合理、方便操作、便于管理、利于设备安装维修。同时执行国家现行的有关规范和规定。
（2）建、构筑物结构应满足强度、刚度，稳定性和耐久性等要求，还应考虑本项目工艺生产过程中的特殊要求，如防火、防腐、防爆、防震等安全要求。
3、建筑设计
认真贯彻适用、经济、在可能的条件下注意美观的方针，在满足生产要求和方便使用的前提下，努力降低建筑工程造价，并尽可能地满足建筑艺术和城市建设的要求。
根据《建筑设计防火规范》（GB50016-2006的要求，妥善解决新建建筑物防火、防爆、防腐及通风采光和空气净化等劳动生产安全要求。根据生产的火灾危险性和建筑耐火等级，对建筑物进行建筑防火分区。本项目主要建筑物耐火等级为二级。对于所有建筑内部装修均应执行《建筑内部装修设计防火规范》GB50222-95的规定，选择装修材料应达到防火要求。
防腐设计则依据《工业建筑防腐蚀规范》GB50046-95的要求，根据具体情况，选用合适的材料、做法对建筑物基础、梁、柱、楼板各个部分进行防腐处理，确保建筑物的安全性。
4、结构设计
（1）地基处理
现有地质资料表明厂区地质状况良好，在严格遵守有关设计规范前提下，建筑尽量采用天然地基。本项目中建筑采用钢筋混凝土基础。
（2）结构选型
根据工艺生产条件与办公生活要求并结合我国现行规范，建筑采用钢结构及钢筋混凝土结构。
六、主要建（构）筑物
本项目新建建(构))筑物见下表。
表 5.3.3 1 建（构）筑物一览表
序号
单体名称
占地面积(m2)
建筑面积(m2)
结构形式
1
丝纺楼
1150
2300
轻钢
2
办公楼
400
2000
框架
4
2#成品仓库
1200
1200
轻钢
5
宿舍
250
1000
框架
6
合计
3000
6500
5.3.4 给排水工程
5.3.4.1 给水工程
一、设计依据
《建筑给水排水设计规范》GB50015-2003（2009年版）；
《室外给水设计规范》GB50013-2006；
《室外排水设计规范》GB50014-2006；
《建筑设计防火规范》GB50016-2006；
《建筑灭火器配置设计规范》GB50140-2005
《污水综合排放标准》GB8978-1996；
其它国家相应规范、规定以及公安部门的一般规定；
其它有关规范、规程、本设计院及建设单位提供的资料。
二、设计范围
1、给水系统
2、消防系统
3、污水系统
4、雨水系统
三、工程用水量
本项目用水主要为生产、生活及消防用水。生产用水量较少，生活用水主要为员工的生活洗浴用水。具体用水量见下表：
表 5.3.4 1 工程用水量表
序号
用水部门
用水量(t/d)
备 注
1
生产用水
24
2
生活用水
60
3
其他用水
26
4
合 计
110
5
室内消防
30L/s
消防历时2小时
6
室外消防
60L/s
四、水质、水压要求
表 5.3.4 2 水质、水压要求表
用水种类
项目
生产用水
生活用水
消防用水
水质要求
根据工艺要求
《生活饮用水卫生标准》GB5749-2006
水温（℃）
常 温
水压（MPa）
0.3
0.3
0.3
五、给水系统
厂区用水由XX市XX湖自来水厂管网供给。采用生产、生活、消防合用同一管网的给水系统，厂区给水管网成环。
给水流程表如下：
生产用水
消防用水
厂区给水管网 本项目给水管网 生活用水
其它用水
六、消防用水
1、消防水量
根据《建筑设计防火规范》GB50016-2006的规定，本工程同一时间内的火灾次数为一次，火灾延续时间按3小时计算。
室内消火栓消防用水量：15 l/s， 一次消防用水量162m3。
室外消火栓消防用水量：30 l/s，一次消防用水量324 m3。
则一次消防总用水量：486 m3。
七、管材与接口
1、室内生活给水管采用PP-R给水管，热熔连接，压力为1.6 MPa，室内消防管采用镀锌钢管，管径在DN100以上的采用焊接，其它采用丝扣连接。
2、室外埋地给水管采用球墨铸铁管，橡胶圈柔性接口，管道公称压力采用为1.6 MPa。
3、所有给水管分路阀门采用闸阀或蝶阀，DN50以下为丝扣连接，DN65以上为法兰连接。管上法兰为丝扣法兰，消防管道上采用明杆单闸板阀或蝶阀，屋顶明装阀门采用全铜阀门，阀门工作压力不得小于管道工作压力。
5.3.4.2 排水工程
一、污水系统
本项目实行雨污分流的排水系统，污水主要为生产废水及职工生活污水。
本项目生产废水是清洗废水，基本不含污染物。汇集后直接排入厂区及市政排水管网。
生活用水排入市政污水管网。
二、工程排水量
表 5.3.4-3 工程排水量表
序号
用水部门
排水量(m3/d)
备 注
1
生产排水
24
2
生活排水
20
3
其他排水
10
4
合 计
54
三、雨水系统
本工程暴雨重现期取一年，径流系数取0.8，雨水经过室外雨水口收集后排至厂区现有雨水管网。
四、管材与接口
1、室内排水管采用UPVC管，粘胶连接，每层设一个伸缩节。
2、室外排水管管径400以下（含400）采用U-PVC双壁波纹管，管径500以上（含500）采用PE双壁波纹管，采用不锈钢箍橡胶圈接口。
5.3.5 供电
5.3.5.1 供电及负荷情况
该项目高压电源为10kV，目前已引至厂区内,供电的可靠性有保障，该项目用电设备负荷等级均为Ⅲ类负荷，设备电压为380V/220V，全厂无高压用电设备。
全厂用电负荷情况：本项目设备总安装容量1720kW。
5.3.5.2 变电所
本项目新建变电所1座,2台变压器SG10-1000 kVA /10 kV /0.4kV ，高压开关柜KYN2-28型3台，低压配电柜GCS型7台，以满足本项目的用电要求。
5.3.5.3 动力与照明
一、动力
1、动力电源
动力电源为380V/220V三相四线加PE线制，引自变电所或车间变电所内的低压配电室，采用VV22铜芯铠装电力电缆埋地引入。
2、配电方式
配电方式采用放射式，树干式或两者结合的方式供电。
3、控制方式
用电设备采用GGK2型动力配电柜在小区域内集中控制，对容量大于30kW（含30kW）的电动机采用QCK2型软起动器来控制它的运行情况。对成套设备随机带有电气控制柜的，本设计只提供电源进线短路保护。
4、配电线路的敷设方式
主干线采用VV铜芯电缆沿电缆桥架敷设，由动力配电柜至各用电设备的线路采用BV线穿钢管暗敷在地面内或采用VV电缆沿电缆桥架敷设。
二、照明
1、照明电源及线路敷设方式
照明电源与动力电源分开，引自变电所内低压照明配电屏，采用VV22-1kV型铜芯铠装电力电缆沿地敷设，照明电源为380V/220V三相四线加PE线制。
照明干线一般选用VV22-1kV型铠装电力电缆直接埋地敷设，照明线路选用BV-500型铜芯电线穿钢管暗敷在顶棚内，墙内或沿墙明敷。
2、照明电气设备及灯具的选用
照明配电箱选用PZ30系列。灯具的控制采用照明配电箱内
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
