江苏省南京市2015年中考物理真题试题（含解析）.doc

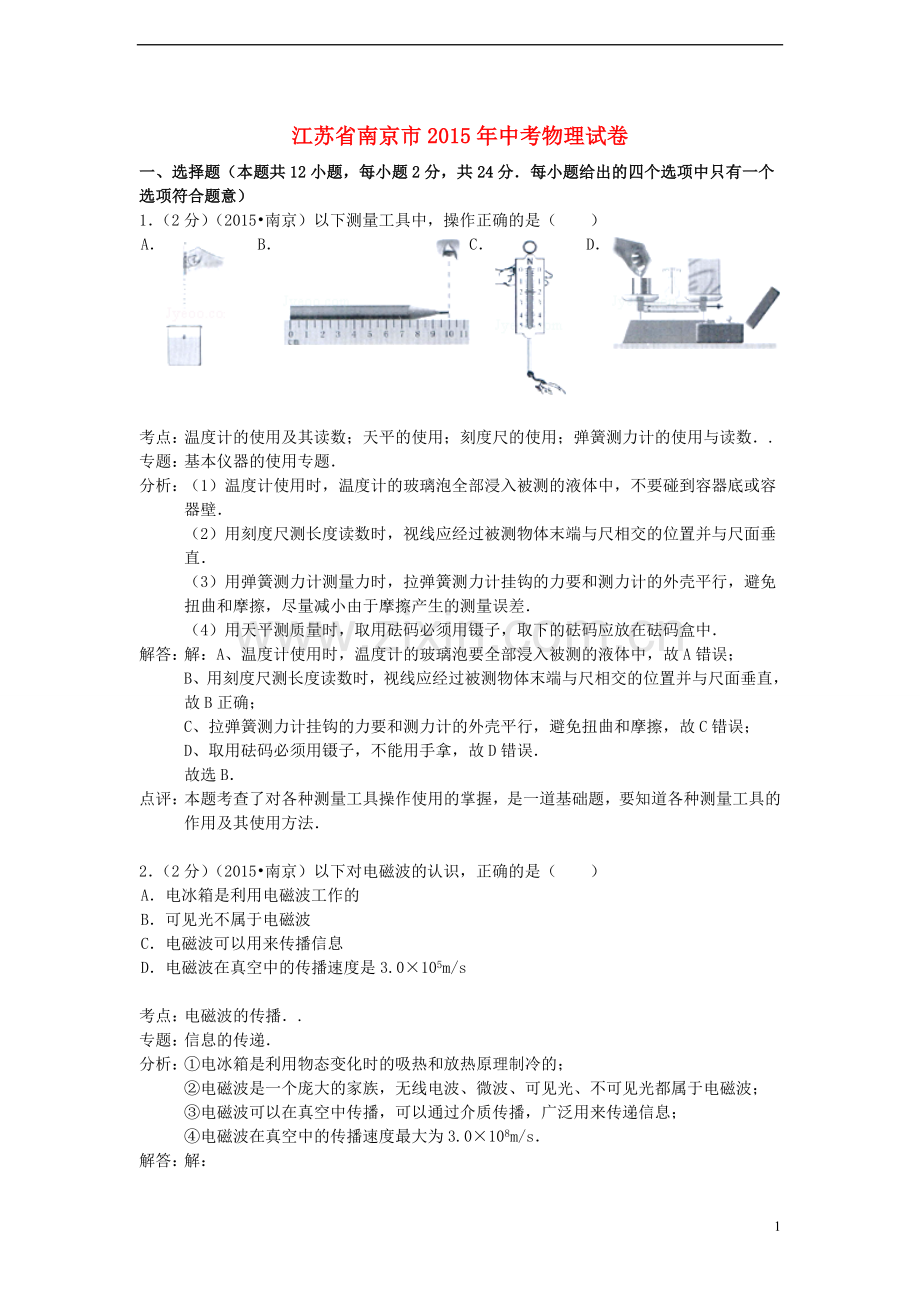

江苏省南京市2015年中考物理试卷一、选择题（本题共12小题，每小题2分，共24分每小题给出的四个选项中只有一个选项符合题意）1（2分）（2015南京）以下测量工具中，操作正确的是（）ABCD考点：温度计的使用及其读数；天平的使用；刻度尺的使用；弹簧测力计的使用与读数.专题：基本仪器的使用专题分析：（1）温度计使用时，温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底或容器壁 （2）用刻度尺测长度读数时，视线应经过被测物体末端与尺相交的位置并与尺面垂直（3）用弹簧测力计测量力时，拉弹簧测力计挂钩的力要和测力计的外壳平行，避免扭曲和摩擦，尽量减小由于摩擦产生的测量误差（4）用天平测质量时，取用砝码必须用镊子，取下的砝码应放在砝码盒中解答：解：A、温度计使用时，温度计的玻璃泡要全部浸入被测的液体中，故A错误；B、用刻度尺测长度读数时，视线应经过被测物体末端与尺相交的位置并与尺面垂直，故B正确；C、拉弹簧测力计挂钩的力要和测力计的外壳平行，避免扭曲和摩擦，故C错误；D、取用砝码必须用镊子，不能用手拿，故D错误故选B点评：本题考查了对各种测量工具操作使用的掌握，是一道基础题，要知道各种测量工具的作用及其使用方法2（2分）（2015南京）以下对电磁波的认识，正确的是（）A电冰箱是利用电磁波工作的B可见光不属于电磁波C电磁波可以用来传播信息D电磁波在真空中的传播速度是3.0105m/s考点：电磁波的传播.专题：信息的传递分析：电冰箱是利用物态变化时的吸热和放热原理制冷的；电磁波是一个庞大的家族，无线电波、微波、可见光、不可见光都属于电磁波；电磁波可以在真空中传播，可以通过介质传播，广泛用来传递信息；电磁波在真空中的传播速度最大为3.0108m/s解答：解：A、电冰箱是利用物态变化时的吸热和放热原理制冷的，不是利用的电磁波此选项错误；B、可见光属于电磁波的一部分此选项错误；C、电磁波可以用来传播信息，现代通信主要应用的是电磁波此选项正确；D、电磁波在真空中的传播速度为3.0108m/s此选项错误故选C点评：此题考查的是我们对电磁波特点、作用、传播速度的掌握，属于基本规律的考查，难度不大，是一道基础题3（2分）（2015南京）如图所示的物态变化过程中，放出热量的是（）A 冬天哈出的“白气”B 正在消融的冰冷C 夏天湿衣服晾干D放入衣箱中的樟脑球变小考点：液化及液化现象.专题：汽化和液化、升华和凝华分析：（1）物质从固态变为液态的过程是熔化，从液态变为固态的过程是凝固，熔化吸热，凝固放热；（2）物质从液态变为气态的过程是汽化，从气态变为液态的过程是液化，汽化吸热，液化放热；（3）物质从固态直接变为气态的过程是升华，从气态直接变为固态的过程是凝华，升华吸热，凝华放热解答：解：A、冬天哈出的“白气”是水蒸气发生液化变成的小水滴，液化放热；故A正确；B、冰消融是由固态变为液态，是熔化过程，熔化吸热；故B错误；C、夏天湿衣服变干，由液态变为气态，是汽化过程，汽化吸热；故C错误；D、樟脑球变小，由固态直接变成了气态，属于升华现象，升华吸热；故D错误故选A点评：本题考查了学生对生活中物态变化以及吸放热情况的掌握，属于热学基础知识的考查，比较简单4（2分）（2015南京）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A倒立、放大的实像B倒立、缩小的实像C倒立、等大的实像D正立、放大的虚像考点：凸透镜成像规律及其探究实验.专题：透镜及其应用分析：（1）根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点（2）凸透镜成像时，U=2f，成倒立、等大的实像解答：解：将一个凸透镜对准太阳光，可在距透镜20cm的地方得到一个最小亮点，所以凸透镜的焦距f=20cm一个物体放在这个透镜前40cm处，U=2f，成倒立、等大的实像故选C点评：（1）掌握阳光聚焦的方法判断凸透镜的焦距和凸透镜的三种成像情况是解决本题的关键（2）凸透镜焦距的确定一般可用下面两种方法：平行光聚焦法，如此题；二倍焦距成像法，即u=2f时成等大的实像5（2分）（2015南京）分别由甲、乙两种物质组成的不同物体，其质量与体积的关系如图所示分析图象可知，两种物质的密度之比甲：乙为（）A1：2B2：1C4：1D8：1考点：密度公式的应用.专题：密度及其应用分析：在图象上找出任意一组质量和体积的对应值，根据密度公式求出甲乙物质的密度，然后求出两者的密度之比解答：解：由图象可知，当m甲=40g时，V甲=10cm3；当m乙=10g时，V乙=20cm3，则甲乙的密度分别为：甲=4g/cm3；乙=0.5g/cm3，所以，甲乙的密度之比：甲：乙=4g/cm3：0.5g/cm3=8：1故选D点评：本题考查了密度和密度比值的计算，关键是根据图象得出质量和体积的对应值6（2分）（2015南京）如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断以下判断错误的是（）A导致熔丝熔断的原因是电路中电流过大B熔丝熔断时，熔丝中的电流大于AB间导线中的电流C熔丝熔断，但灯泡依然完好D用铜丝代替熔丝不符合安全用电的原则考点：电路的三种状态；熔断器的作用及保险丝的选择方法.专题：应用题；电流和电路；电与热、生活用电分析：（1）熔丝熔断的原因是：短路或总功率过大导致的电流过大；（2）串联电路电流是处处相等的；（3）据实际情况可以分析灯泡是否完好及安全用电的原则解答：解：A、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电流过大导致的，故正确；B、此时熔丝和导线串联，故电流相等，故错误；C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故正确；D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故正确；故选B点评：能准确的判断出熔丝熔断的原因，并能结合安全用电的知识分析是解决该题的关键7（2分）（2015南京）以下对四个实验的认识，正确的是（）A如图实验演示的是电流的磁效应B如图实验可用来演示电动机的工作原理C如图实验中通电螺线管的B端是S极D如图实验可用来演示电磁感应现象考点：通电直导线周围的磁场；通电螺线管的磁场；磁场对通电导线的作用；直流电动机的原理.专题：磁现象、电生磁；电动机、磁生电分析：电磁感应、电流的磁效应，可根据实验装置及实验的现象进行判断解答：解：A、图中通电后绕有线圈的铁钉可吸引小铁钉，说明通电线圈具有磁性，是电流的磁效应，故A正确；B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故B错误；C、根据线圈中电流的流向利用安培定则可以判断通电螺线管的B端为N极，A端为S极，故C错误；D、图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故D错误；故选A点评：物理为实验学科，很多知识来自于实验，故应注意对实验学习的重视，掌握好实验的原理及现象8（2分）（2015南京）小明在学习“从粒子到宇宙”的知识后，有下列认识，其中正确的是（）A扫地时灰尘飞舞能说明分子在做无规则运动B海绵容易被压缩能说明分子间有空隙C在探索比分子更小的微观粒子的历程中，人们首先发现了质子D宇宙是一个有层次的天体结构系统，它是有起源的、膨胀的和演化的考点：人类探究微观世界的历程；人类探究太阳系及宇宙的历程.专题：粒子与宇宙、材料世界分析：解答本题应掌握：（1）扩散现象是分子运动的结果；（2）海绵是多孔结构的物质（3）汤姆生发现电子后，人们认识到原子是由位于原子中央的原子核和核外电子组成，原子核是由带正电的质子与不带电在质子组成（4）宇宙是有层次的天体系统，它的层次结构：行星太阳系银河系星系团超星系团总星系解答：解：A、灰尘在空中飞扬，那是物质的机械运动，不是分子在运动，分子运动是肉眼看不见的故A错误；B、海绵能够被压缩，是因为海绵的多孔结构故B错误；C、在探索微小粒子的历程中人们首先发现了电子故C错误；D、宇宙是由物质组成的，宇宙中有很多的星系，星系中又有很多星体，宇宙是一个有层次的天体结构系，并且处于不断的演化过程中故D正确故选D点评：本题考查了分子动理论、扩散现象、原子结构、宇宙结构等，所考查内容均为物理中的常见知识点，要求学生熟练掌握9（2分）（2015南京）关于能源与可持续发展，下列认识正确的是（）A核燃料是可再生能源B太阳能电池是将太阳能转化为内能的装置C能量的转化和转移是有方向的D能量在转化或转移的过程中，总量会减少考点：能源.专题：应用题；能源的利用与发展分析：（1）能从自然界源源不断获得的能源是可再生能源，不能源源不断从自然界获得的能源是不可再生能源；（2）判断该过程中消耗了哪种形式的能，进而产生了哪种形式的能即可；（3）能量的转移或转化过程中，总量是不变的，但是具有方向性的解答：解：A、核燃料是短期无法再生的，所以是不可再生能源，故错误；B、太阳能电池工作时，消耗太阳能，产生电能，故是将太阳能转化为电能的装置，故错误；C、据能量的转化和转移特点可知，能量的转化和转移是具有方向性的，故正确；D、能量在转化或转移的过程中，总量是不变 的，故错误；故选C点评：知道并理解能量的转化和守恒定律的内容，并能准确的判断出能量的转化过程是解决该题的关键10（2分）（2015南京）一名普通中学生从地上拿起一个鸡蛋，并把它缓缓举过头顶，此过程中他对鸡蛋做的功约为（）A0lJB1JC10JD100J考点：功的大小比较.专题：应用题；估算综合应用题分析：不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后确定最符合实际的答案解答：解：一只鸡蛋的质量约50g，受到的重力为G=mg=0.05kg10N/kg=0.5N从地上拿起鸡蛋，并把它缓缓举过头顶，通过的距离大约2m，所以对鸡蛋做的功大约为W=Gh=0.5N2m=1J故选B点评：物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义11（2分）（2015南京）如图是足球运动员踢足球时的情景，下列说法正确的是（）A球被脚踢出去，说明只有球才受到力的作用B脚踢球使球飞出去，说明力是物体运动的原因C足球在空中飞行过程中，运动状态一定发生改变D空中飞行的足球，若它所受的力全部消失，它一定沿水平方向做匀速直线运动考点：力作用的相互性；力的作用效果；牛顿第一定律.专题：运动和力分析：力的作用是相互的，一个物体对另一个物体施加力的作用的同时，受到另一个物体的反作用力；力的作用是改变物体的运动状态，物体运动不需要力维持；物体不受力或受平衡力运动状态不变；物体受力不平衡时，运动状态一定改变；运动的物体不受任何力的作用时，将做匀速直线运动状态解答：解：A、由于力的作用是相互的，球被脚踢出去的同时，脚受到球的反作用力此选项错误；B、脚踢球，使球飞出去，说明力可以改变物体的运动状态此选项错误；C、足球在空中运动过程中，受到竖直向下的重力与空气的阻力，这两个力不是平衡力，所以足球的运动状态一定发生改变此选项正确；D、空中飞行的足球，若它所受的力全部消失，它将保持原来的运动状态，沿原来的方向做匀速直线运动此选项错误故选C点评：此题考查力的作用相互性、力的作用效果、和运动与力的关系，深入理解基本规律，是正确解答的关键12（2分）（2015南京）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为lW；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W则当滑片P从a移到b的过程中（）A电流表示数变化了0.6AB电压表示数变化了4VCR1消耗的电功率变化了5WD电路消耗的总功率变化了6W考点：电路的动态分析.专题：电路变化分析综合题分析：由图R1与R2串联，根据P=UI计算出R2两端电压，根据欧姆定律计算出R2的最大值，根据串联电路的特点和列方程求出电源电压和R1的阻值；分别求出P在a、b两端时电流表、电压表、R1功率及电路总功率即可得出正确答案解答：解：由图，R1与滑动变阻器R2串联，电压表测R2两端的电压根据I=，电流表示数为0.1A，电流最小，电阻最大，可知滑片在b端，根据P=UI得：滑动变阻器R2的电压：U2=10V，滑动变阻器R2的最大值：R2=100根据串联电路的电压特点可知：U=U1+U2，即：U=0.1AR1+10V当滑片P移动至某一位置时，电流表示数为0.3A，R2的电压：U2=6V，由U=U1+U2可得：U=0.3AR1+6V联立解得：R1=20，U=12V；当P在a端时，R2连入阻值为0，所以电压表示数UV=0，电流表示数：IA=0.6A，由前面的计算可知：当P在b端时，IA=0.1A，电压表示数UV=10V，由此电流表变化为：I=IAIA=0.6A0.1A=0.5A，故A错误；电流表变化为：U=UVVV=12V0=12V，故B错误；R1消耗的电功率：P1=IA2R1IA2R1=（0.6A）220（0.1A）220=7W，故C错误；电路消耗的总功率变化：P=UI=12V0.5A=6W，故D正确故选D点评：本题考查了串联电路的特点、欧姆定律和电功率公式的应用，属于一道难题关键是根据滑片在两个位置时电流的电功率，求得R2的电压，由此求出电源电压和电阻的大小二、填空题（本题共7小题，每空1分，共26分）13（3分）（2015南京）跳广场舞已经成为人们健身的一项运动，优美的舞曲声是由于扬声器纸盆的振动产生的，是通过空气传入人耳的为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在声源处减弱噪声考点：防治噪声的途径；声音的产生；声音的传播条件.专题：声现象分析：声音是由物体振动产生的，声音的传播需要介质，空气、液体、固体都可以传声；防治噪声的途径有：在声源处、在传播中、在人耳处解答：解：优美的舞曲声是由于扬声器纸盆的振动产生的，是通过空气传入人耳的为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在声源处减弱噪声故答案为：振动；空气；声源点评：本题考查了声音的产生与传播条件、防治噪声的途径，属声学学基础题14（3分）（2015南京）如图所示，小明想通过A、B两张纸片上的小孔看见烛焰，他应将烛焰、两个小孔和人眼调到同一直线上，这样操作的依据是光在同一种均匀介质中沿直线传播操作过程中他还在B纸片上看到了一个烛焰的像，这个像是倒立的（选填”正立”或“倒立”）考点：光直线传播的应用.专题：光的传播和反射、平面镜成像分析：（1）光在同一种均匀介质中是沿直线传播的；（2）小孔成像是由光的直线传播形成的，是倒立的实像解答：解：光在同一种均匀介质中是沿直线传播的，小明想通过A、B两张纸片上的小孔看见烛焰，应将烛焰、两个小孔和人眼调到同一直线上；蜡烛发出的光线通过A纸片上的小孔在B纸片上形成像，是光的直线传播形成的倒立的实像故答案为：同一直线；光在同一种均匀介质中沿直线传播；倒立点评：本题主要考查了光的直线传播知识的应用和小孔成像的特点，属于基础题15（5分）（2015南京）如图所示是某大厦安装的观光电梯（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性（2）小明站在上升的电梯里，以电梯为参照物，他看到电梯外楼房墙面上的广告牌是运动的（3）电梯匀速上升过程中，小明的重力势能变大，动能不变若小明受到的重力为G，电梯对小明的支持力为F1，小明对电梯的压力为F2，则F1和G是一对平衡力考点：运动和静止的相对性；平衡力的辨别；动能和势能的大小变化.专题：运动和力分析：（1）从观光电梯，乘客在随电梯竖直上升的过程中，可透过玻璃欣赏到楼外美丽的城市景色这一角度分析（2）判断物体的运动和静止，首先确定被研究的物体是小明，小明和参照物电梯之间没有发生位置的改变，小明是静止的（3）判断动能大小的变化，从动能的两个影响因素（质量和速度）去判断判断重力势能大小的变化，从重力势能的两个影响因素质量和高度去判断人随电梯一起匀速上升，把人和电梯看做一个整体，整体做匀速直线运动；再把人和电梯分割，它们保持相对静止，然后根据运动状态和受力的关系进行分析解答：解：（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性乘客在随电梯竖直上升的过程中，可透过玻璃欣赏到楼外美丽的城市景色；（2）被研究的物体是小明，以电梯为参照物，小明和电梯外楼房墙面上的广告牌之间的位置在不断发生变化，所以他看到电梯外楼房墙面上的广告牌是运动的（3）小明上升时，质量不变，高度增大，重力势能增大小明乘电梯匀速上升时，小明的质量不变，速度不变，动能不变在竖直方向上人受到重力和电梯对人的支持力，这两个力是一对平衡力；即F1和G是一对平衡力故答案为：（1）透光；（2）运动；（3）变大；不变；G点评：本题主要是考查学生对：运动和静止的相对性的理解，动能和势能的影响因素以及二力平衡的条件等多个知识点，是一道综合性较强的题目16（5分）（2015南京）小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态（l）应选用颗粒较小（选填“较大”或“较小”）的冰块做实验（2）图乙是他根据记录的数据绘制的“温度一时间”图象由图象可知：冰属于晶体（选填“晶体”或“非晶体”），这样判断的依据是冰熔化过程中，温度不变（3）图乙中第3min时，物质处于固态（4）图乙中，物体在A点时具有的内能小于（选填“大于”、“小于”或“等于”）在B点时的内能考点：熔化和凝固的探究实验.专题：探究型实验综合题分析：（1）较小的冰块比较大的冰块受热均匀；（2）掌握晶体在熔化过程中的特点：吸热但温度保持不变（3）知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态（4）根据晶体在熔化过程中，不断吸收热量，温度保持不变，内能增大解答：解：（1）应选用较小颗粒的冰块做实验，较小的冰块受热均匀；（2）由图象知，冰在熔化过程中温度保持不变，所以冰是晶体；（3）由图象知，图乙中第3min时，物质处于固态；（4）不断吸热，内能增加，温度不变，故物体在A点时具有的内能小于在B点时的内能；故答案为：（1）较小；（2）晶体；冰熔化过程中，温度不变；（3）固；（4）小于点评：此题考查了对冰的熔化图象的分析，要掌握晶体熔化过程中的特点；晶体与非晶体最大的区别就是看是否有一定的熔点，从图象上分辨，最大的不同就是晶体有一段时间只吸热而温度不变，我们应该学会区分17（3分）（2015南京）如图所示，用塔式起重机上的滑轮组匀速起吊6000N的物体，物体上升5m所用的时间为10s，滑轮组的机械效率是80%，则有用功是30000J，总功是3.75104J，拉力F的功率是3.75103W考点：功的计算；功率的计算.专题：功、功率、机械效率分析：利用W有用=Gh求出有用功；根据效率公式求出总功；利用P=求出功率解答：解：有用功：W有用=Gh=6000N5m=30000J；由=得总功为：W总=3.75104J；拉力功率为：P=3.75103W故答案为：30000；3.75104；3.75103点评：该题为一道力学中机械功的典型计算题，主要考查学生对于有用功、总功、功率的理解和掌握18（4分）（2015南京）取一只空牙膏袋，一次将它挤瘪，另一次将它撑开，两次都拧紧盖后先后放入同一杯水中，如图所示两次牙膏袋的质量m甲和m乙的大小关系是m甲=m乙；两次排开水的体积 V甲和V乙的大小关系是V甲V乙；两次所受的浮力F甲和F乙的大小关系是F甲F乙；两次杯底受到水的压强p甲和p乙的大小关系是p甲p乙考点：阿基米德原理；压强大小比较.专题：压强和浮力分析：（1）质量是物体本身的一种性质，与形状、位置、温度、状态无关；（2）根据浮力与重力的关系判断出浮力的大小，然后根据浮力公式判断出V排的大小；（3）根据V排的大小，判断出水的深度关系，从而根据液体压强公式判断出压强的大小关系解答：解：牙膏袋的形状发生变化，但质量不变，所以m甲=m乙；甲下沉，F浮G，乙漂浮，F浮=G，所以F甲F乙；由F浮=水gV排可得，V排甲V排乙；所以h甲h乙，由p=水gh得，p甲p乙故答案为：=；点评：本题通过一个简单的现象，考查了质量、浮力、物体浮沉条件、压强的有关知识应用，关键能够判断出两种情况下浮力的大小关系19（3分）（2015南京）小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I图象，如图乙所示分析图象可知，当导体的电阻为10时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为2：1；实验过程中，小明控制导体两端的电压为2V考点：探究电流与电压、电阻的关系实验.专题：探究型实验综合题分析：（1）分析图象找出对应点的数值求出电阻；（2）根据电压一定时，导体中的电流与其电阻成反比，求出接入电路中的阻值之比；（3）利用I图象，结合欧姆定律求出电压解答：解：（1）根据实验的数据绘出了I图象，可知当电流为0.2A时，对应的=0.1，则电阻为R=10；（2）因为电压一定时，导体中的电流与其电阻成反比，故当电流分别为I1=0.25A和I2=0.5A时，接入电路的导体的电阻之比R1：R2=I2：I1=0.5A：0.25A=2：1；（3）根据I=0.2A，R=10，由I=可得电源电压为U=IR=0.2A10=2V故答案为：10；2：1；2点评：该实验考察了学生对于电流与电压、电阻关系的理解，充分利用图象是解题关键三、解答题（本题共9小题，共50分，解答27、28题时应有公式和解题过程）20（6分）（2015南京）按要求作图（请保留作图痕迹）：（l）如图甲所示AB是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（2）如图乙所示，小块从斜面上A处由静止滑下，经水平木板表面上的B处，最终停在C处画出木块在B处时水平方向的受力示意图（3）如图丙（a）所示，小华用笤帚在扫地，O为支点，作用在A点的动力为F1在图（b）中画出作用在B点的阻力F2的示意图及其力臂l2考点：平面镜成像的相关作图；力的示意图；力臂的画法.专题：图像综合题分析：（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称；（2）分析该题可知，在水平方向上只受摩擦力作用，摩擦力的方向与物体运动的方向相反，据此画出滑块在木板上滑行时水平方向上受到的摩擦力示意图（3）阻力时阻碍杠杆转动的力；根据力臂的概念画出F2的力臂L2解答：解：（1）分别作出物体AB端点A、B关于平面镜的对称点A、B，用虚线连接A、B即为AB在平面镜中的像；（2）分析题意可知，此时滑块在木板上滑行时只受到摩擦力的作用，其方向与运动方向相反，即水平向左，如右图：（2）动力F1的作用是使杠杆沿逆时针方向转动，而阻力F2的作用是阻碍其转动，所以F2的方向与F1相反，标出从支点O到阻力作用线的距离，即为阻力臂L2；点评：（1）在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像（2）画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边按照这个作图步骤，很容易能够画出指定力的示意图（3）画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错21（7分）（2015南京）如图所示是“探究不同物质吸热升温现象”的实验装置用同一套装置，先后加热并不断搅拌质量相等的煤油和水（1）要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和秒表（2）小明设计的记录数据的表格如下，分析表格可知：他是用加热时间相同比较升高的温度的方法来完成探究实验的加热时间/min00.511.52温度煤油水（3）实验结束后，小明查表知道水的比热容为4.2l03 J/（kg），则500g水温度升高20吸收的热量是4.2104J；若这些热量由酒精完全燃烧获得，则至少要消耗1.4g酒精（酒精的热值为3.0107 J/kg）（4）在受太阳照射的条件相同时，内陆地区昼夜温差比沿海地区大，这是因为干泥土和水相比，比热容较小考点：探究比热容的实验.专题：探究型实验综合题分析：（1）（2）物体吸收热量本领的大小，不仅与物体升高的温度多少有关，还与质量的大小有关，因此要保证两者质量相等，由此可以确定需要的测量工具；（3）根据吸收热量的公式 Q=Cmt；可求这些水吸收的热量；欲求需要多少酒精，就需要知道燃料放出热量的计算公式Q=qm，变形后代入数值即可求得；（4）水的比热容较大，同样受热或冷却的情况下，吸收或放出相同热量，但水的温度变化比沙小因此，在白天同样吸热时，沙子的温度升高的快，水的温度升高的慢；夜晚同样放热时，沙子的温度降低的快，水的温度降低的慢解答：解：（1）研究物体吸热本领的与物质的种类的关系时，要保证两者的升高相同的温度所需要的时间，因此还需要秒表这个测量工具（2）由于是相同的酒精灯加热，即沙子和水在相同的时间内吸收的热量相等，所以可以利用加热时间的长短来反映物体吸收热量的多少（3）已知m=500g=0.5kg，t=20，由 Q=cmt=4.2103J/（kg）0.5kg20=4.2104J；由Q=qm得：m=1.4103kg=1.4g；（4）沿海地区水多；内陆地区水少、干泥土多因为水的比热容较大，白天，相同质量的水和干泥土比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小故答案为：（1）秒表；（2）加热时间；升高的温度；（3）4.2104；1.4；（4）大；比热容点评：实验的目的是比较水和沙子吸热升温的属性，实验中要让两者吸收相同的热量，通过比较沙子和水升高的温度的多少来确定其吸热升温的属性认真审题，通过表格中加热时间和升高的温度的多少即可得到此题的答案22（3分）（2015南京）如图所示，一张百元新钞票好像被一支笔“戳通”了，实际上这张新钞票依然完好无损，这里应用了磁现象的有关知识原来，这支笔的笔杆（纸币的下方）与笔头（纸币的上方）可以互相分离，笔杆上与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有铁（选填“铜”、“铁”或“塑料”）若想探究笔头内的材料是否有磁性，现提供下列器材：小磁针、大头针、碎纸屑，其中可用来完成探究任务的有（填序号）考点：磁性材料.专题：磁现象、电生磁分析：能够被磁化的物体称为磁性材料；磁性材料分为硬磁材料和软磁材料，硬磁性材料（永磁体）指磁化后能长久保持磁性的材料；软磁性材料指磁化后，不能保持原有的磁性解答：解：根据物质是否易被磁化分磁化材料和非磁性材料，常温下铁、小磁针、大头针等都是磁性材料，铜、玻璃、酒精、水银、塑、碎纸屑等不属于磁性材料故答案为：铁；点评：本题考查学生对磁性材料的了解和掌握硬磁性材料（永磁体）指磁化后能长久保持磁性的材料；软磁性材料指磁化后，不能保持原有的磁性23（4分）（2015南京）利用如图所示的电路可以验证电功与电流的关系（1）图中两只灯泡的连接方式是并联，它们工作时的电阻要不同（选填“相同”或“不同”）（2）小明正确操作，验证了实验的结论支持该结论的实验现象是电流表示数较大的支路灯泡较亮考点：电功的测量.专题：电能和电功率分析：（1）并列连接的连接方式是并联，根据并联电路特点分析答题（2）根据实验控制的变量与实验现象分析答题解答：解：（1）由图示电路图，两灯泡并联连接，它们是并联的；探究功与电流的关系应控制电压相同而电流不同，两并联灯泡的电阻应该不同；（2）在电压相同时，电流越大，由P=UI可知灯泡实际功率越大，灯泡越亮，如果电流表示数较大的支路灯泡较亮，则可以验证实验结论故答案为：（1）并；不同；（2）电流表示数较大的支路灯泡较亮点评：本题考查了探究功与电流关系实验，知道串并联的连接方式，分析清楚实验电路、应用控制变量法即可正确解题24（3分）（2015南京）利用吸管可以做物理小实验（1）用吸管“取”水，如图甲所示，要求用这根两端开口的塑料吸管把一只杯子中的水取出一些，移到另一只空杯中现有以下四个动作：a用手指封住管口b将吸管移出水面到空杯上方c将吸管插入水中d松开封住管口的手指以上四个动作的合理顺序是cabd（填字母）这个实验的成功说明了大气压的存在（2）如图乙所示，往吸管B中吹气，可以看到吸管A中的水面上升，以下现象中涉及的物理原理与之不同的有（填序号）在火车站的站台上，人要与行驶的列车保持适当距离通过拍打窗帘清除它上面的浮尘平行于岸边航行的船不能靠岸太近考点：大气压的综合应用；流体压强与流速的关系.专题：气体的压强、流体压强与流速的关系分析：（1）首先明确水在大气压的作用下压入吸管，其次要知道吸管内液体由于重力向下流动很小的距离，因此要用手指封住管口，然后可以把一只杯子中的水取出一些，移到另一只空杯中（2）A管内液面上升的原理是：利用流体压强与流速的关系解答：解：（1）首先将吸管插入水中，水在大气压的作用下压入吸管，用手指堵住吸管上端，吸管内液体由于重力向下流动很小的距离时，吸管上部的气压减小，而吸管下端外部大气压不变，大气压托着管内液体流不出来然后再将吸管移出水面到空杯上方，最后松开封住管口的手指，在大气压的作用下，塑料吸管的水流出故四个动作的合理顺序是cabd，这个实验的成功说明了大气压的存在（2）火车站的站台上，当火车驶过时，靠近火车的地方空气流速大，压强小，远离火车的地方空气流速小，压强大，易产生向内的压强差，故乘客应站在安全线以外属于流体压强与流速的关系通过拍打窗帘清除它上面的浮尘，是因为物体具有惯性，与流体压强与流速的关系无关平行于岸边航行的船若靠岸太近，此时船与岸间水的流速大、压强小；而另一侧水的流速小、压强大，故在内外压强差的作用下，船被压向岸，可能造成危险，属于流体压强与流速的关系综上分析，涉及的物理原理与之不同的只有故答案为：（1）cabd；大气压；（2）点评：与大气压有关的现象往往是物体的一个位置和空气接触，另一个位置没有空气或空气减少本题还考查流体压强与流速的关系；对于流体压强问题，要明确被研究的物体，物体的哪两个侧面流体流速不同，判断两个侧面的压强情况，判断物体在压强差作用下的运动情况25（4分）（2015南京）小明在探究“滑动摩擦力的大小与接触面粗糙程度、压力大小的关系”实验中，设计了如下表格，并记录了部分实验数据序号支持面木块对支持面的压力/N滑动摩擦力/N棉布2木板4玻璃板6（a）（b）（1）为完成实验探究，表格中至少还需要补充的一组内容是：（a）棉布；（b）4（2）小明正确操作，得到了实验结论，以下事例：书包的背带做的较宽；用力压住黑板擦，擦去黑板上的字；旅游鞋鞋底做的凹凸不平其中利用了该实验结沦的有（填序号）考点：探究摩擦力的大小与什么因素有关的实验.专题：探究型实验综合题分析：（1）
