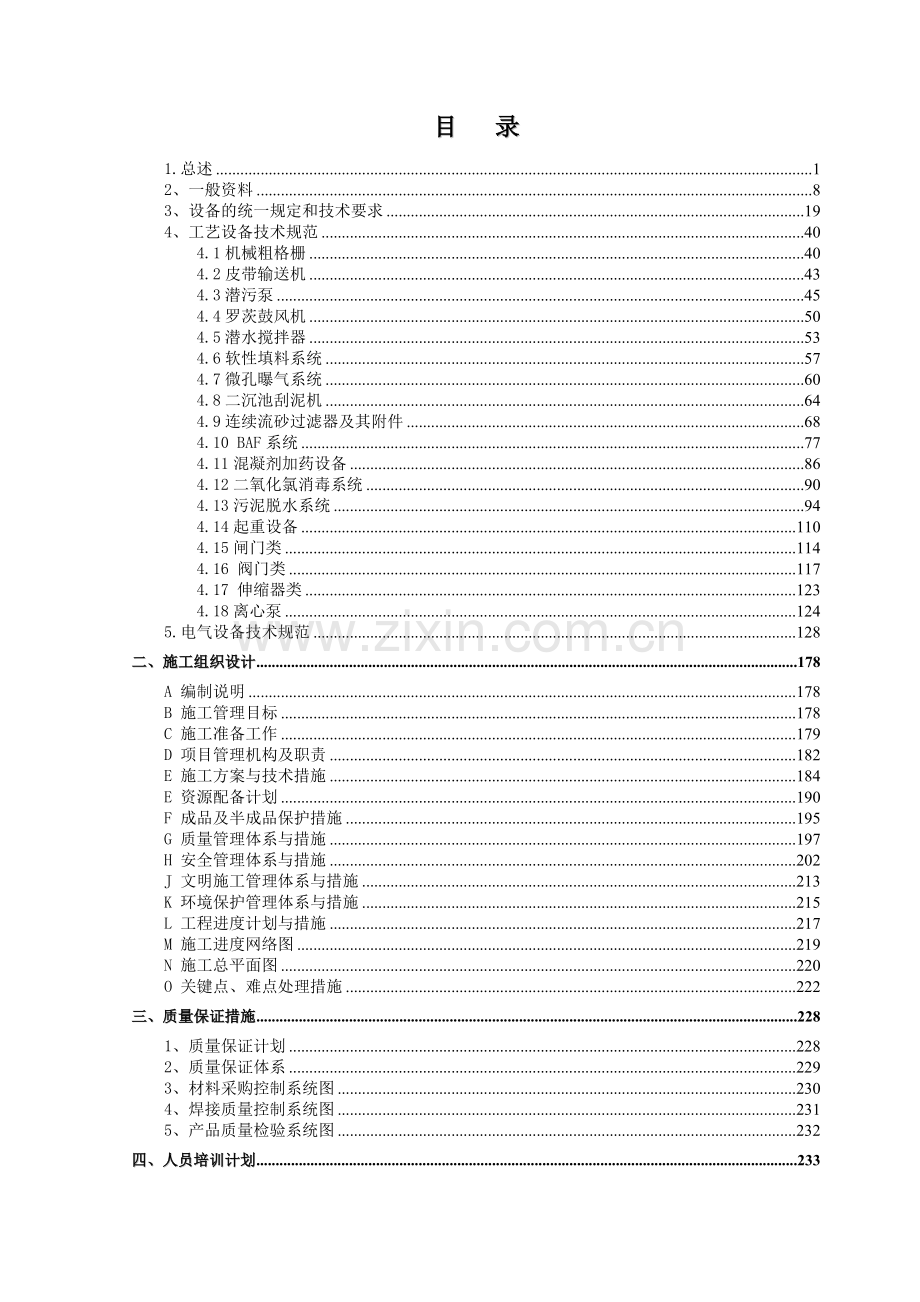

污水处理设备采购及安装投标文件技术资料部分2016年10月目 录1.总述12、一般资料83、设备的统一规定和技术要求194、工艺设备技术规范404.1机械粗格栅404.2皮带输送机434.3潜污泵454.4罗茨鼓风机504.5潜水搅拌器534.6软性填料系统574.7微孔曝气系统604.8二沉池刮泥机644.9连续流砂过滤器及其附件684.10 BAF系统774.11混凝剂加药设备864.12二氧化氯消毒系统904.13污泥脱水系统944.14起重设备1104.15闸门类1144.16 阀门类1174.17 伸缩器类1234.18离心泵1245.电气设备技术规范128二、施工组织设计178A 编制说明178B 施工管理目标178C 施工准备工作179D 项目管理机构及职责182E 施工方案与技术措施184E 资源配备计划190F 成品及半成品保护措施195G 质量管理体系与措施197H 安全管理体系与措施202J 文明施工管理体系与措施213K 环境保护管理体系与措施215L 工程进度计划与措施217M 施工进度网络图219N 施工总平面图220O 关键点、难点处理措施222三、质量保证措施2281、质量保证计划2282、质量保证体系2293、材料采购控制系统图2304、焊接质量控制系统图2315、产品质量检验系统图232四、人员培训计划233五、深化设计方案238污水处理设备采购及安装 技术文件一、技术说明1.总述1.1标书体系及组成本册技术规范除前言外由9章内容组成，第1、2、3、4、5、6、7、8章具体描述了舒城县舒茶工业集中区污水处理厂（以下简称污水处理厂）货物采购与安装调试工程的技术说明与要求。它包括污水处理厂内的部分机械设备和机械设备配套的电气自控设备。在第1章中提供了标书的总体要求与说明，第2章为污水处理厂的设计说明和当地条件，基本设计标准，污水处理工艺、不同处理单元的总体资料及设备参数资料，第3章是对招标设备的统一规定和要求，第4章为工艺设备的说细技术规范和要求，第5章电气设备的说细技术规范和要求，第6章自控仪表设备的详细技术规范和要求，第7章为其他供货技术规范和要求，第8章为安装、调试工程技术要求，第9章为设计图纸。1.2项目简介本标书是依据污水处理厂工程的初步设计编制的，该初步设计被称为基本设计。污水处理厂近期规模为5000m3/d，远期10000万m3/d。本污水处理厂的污水处理工艺：处理工艺推荐采用A/O污水处理工艺技术，其处理流程简单、耐高浓度、高流量冲击负荷，缓冲稀释能力强，有机物去除效率高；投资费用少、污泥沉降及稳定性能好；另外针对本次工程的进水水质，为强化处理效果，本设计在采用A/O生化处理技术的基础上，又引入了生物铁法处理技术。污水进入BAF池进行深度处理，经BAF池处理后，进一步降低出水中的污染物，后段进入活性砂和活性炭过滤车间进一步深度处理。污泥处理工艺：生化过程中产生的剩余污泥、初淀池产生的污泥由污泥泵送至污泥池均质，均质后的污泥送污泥浓缩脱水机进行脱水形成含水率约80%的泥饼，装车外运。本项目的基本设计由安徽省城乡规划设计研究院负责，按本设计方案实施设备的供货、土建施工、安装及运行调试符合本标书的设计要求时，由设计院负责污水处理厂的出水水质达到中国国家标准。项目采取设备供货、安装、调试总承包方式，承包商必须对合同包内设备的单体和联动运行负责。承包商中标后，应对设计文件进行校核，如发现设计文件有误并可能使出水水质达不到标准时，承包商有义务提出修改意见，供买方参考。由于设备质量缺陷、控制软件错误等造成出水达不到标准时，承包商应负全部责任。1.3替代方案及备选方案1.3.1替代方案本项目的工艺流程、总平面布置、工艺方案、控制系统方案、变配电系统已经确定，无需替代方案。1.3.2备选方案本项目设备供货无需替代方案。1.4污水处理厂设备合同范围1.4.1本工程涉及的设备包及合同污水处理厂设备供货、安装、调试、试运行（三个月）招标为总包方式，国内竞争性招标。本合同性质为设备和材料的供应与安装、调试合同。承包人要提供规定范围承包人要提供规定范围内的全部设备和材料的供应与安装，包括全部设备及材料的制造、工厂检验、供货及验收；设备安装、检验及试运转，并进行生物调试及合格试运行三个月；提供有关图纸文件资料供设计使用，提供完工资料供业主使用；执行设备材料在规定的保证期内的服务；提供操作维修说明，培训必要的操作和管理人员等，以及完工后三年正常运行的备品备件、易损品供应。1.4.2合同外的工程下述工作不属合同范围：A土建施工、收尾和维护、除非特别指出。B属于土建工程的设备、管道安装。C不在招标范围内的室内外的生产管道、给排水管道的供应及安装，除非特别注明。D高压电力进线由当地供电局负责提供和安装（电力进线到变压器为止)。E不在招标范围内的室内外电缆、控制线路的供货和安装。1.4.3与其它承包商的合作本合同承包商应在业主协助下给其他承包商、业主雇来执行其他合同的工作人员以及业主或有关当局在现场或在现场附近的雇员提供方便，以履行他们的工作。承包商、子承包商职工在一切场合被期望：A、对在现场或附近的雇员持有效合作态度。B、每当需与其他承包商协调工作时，须将自己的计划工作日程通知业主和对方。C、若本合同承包商其他承包商有重大冲突时，则必须立即以书面形式通知对方和业主，经业主或业主雇用的监理工程师进行协调裁决，错误的一方应负责赔偿损失。1.5招标图纸目由招标方提供1.6承包商的资质条件及职责1.6.1承包商的职责范围承包商应按本招标文件的各条款履行合同，良好的完成合同所需设备的供货、安装调试、试运行、保修、设计及施工过程中的相关技术服务等工作。A承包商必须对合同包内设备的单体和整个污水处理厂联动运行、试运行负责。B由于设备质量缺陷、控制软件等错误造成出水达不到标准时，承包商应负其责任。C承包商必须提供足以使合同包内设备良好联动运行（包括自动控制)的设备和附件，并在提供工艺控制软件以及自动控制软件时，应确保污水处理厂整体功能的实现。如果承包商发现买方提出的招标文件、设计文件存在缺陷，将妨碍上述要求的实现，承包商有义务明确指出修正建议，但必须征求业主的同意，决定是否采纳。D对设备的制造、供货、安装、工厂测试、油漆、包装和运输负责。并保证设备安装、检查、验收。E运行检测前的设备现场调试。F设备的现场性能测试。G运行检测结果合格后，将设备的检测报告提交业主。H对不合格的设备进行更换。I负责生物调试及试运行三个月。J在正式由业主操作的一年运行维护期内，将负责设备的保修和运行的管理指导一作。K对操作人员和维修人员进行技术培训，并进行考核。L工艺设备与电气及自控仪表仪备相互间的相关技术衔接工作由电气及自控仪表设备承包商负责，工艺设备承包商应主动配合电气及自控仪表设备的承包商。电气设备与自控仪表间的技术衔接工作由自控仪表部分负责。1.6.2属于本合同的设备提供在本招标文件中指明的承包商供货范围内的所有工艺设备、电气设各、自动控制设备、仪表、闸门和阀门及其它附属部件的提供以及在招标文件中虽没有指明，但仍属于设备安装、配套运行不可缺少的附件的提供。1.6.3属于本合同的备品备件提供承包商应提供所有设备两年的备品备件并列出清单，报价包括在投标总报价中。另外，承包商须推荐给业主验收合格后连续三年的备品备件列出清单并单独报价。1.6.4承包商提供的图纸和资料投标商在收到中标通知后20个自然日内按照业主的安排完成与业主及设计院商务及技术谈判并与业主签订供货合同，否则业主视其为自动放弃中标资格。A投标商应在合同签订后10天内向业主及安徽省城乡规划设计研究院提供6份完整的所有供货设备的必要技术资料，并与设计院进行交流以便使设计院的设计人员进行详细设计。此部分图纸应为一切与土建有关的预埋件、孔洞、沟槽、基础及设备平面布置及负载详细图纸。投标商应按第3部分中3.2.4节的要求及技术规范中对资料提供的要求去做。B如果投标商不能一次按时提供全部资料，可以在一个月内提交第二批资料（最后一批资料)。C图纸和资料的补充。在详细设计阶段及施工阶段，有关设备的补充资料也应及时提交业主和设计人员。D图纸的修改本标书的技术要求对投标商均是严格的规定，投标商应遵守这些规定。但投标商也可根据自己提供的设备对设计院的图纸提出必要的改动建议，但这些改动必须征求设计工程师的同意（图纸的土建尺寸不允许改动)。1.6.5设计联络在设计阶段，承包商将自己承担费用派遣其技术人员到中国安徽省舒城县（或合肥市)参加两次设计联络会议（包括设计会签及校核和审查会议）。如有必要可根据情况再增加设计联络会议。第一次设计联络会将在签订合同后两周内进行，后续设计联络会的确切时间在第一次设计联络会上商定。1.7设备的制造、测试、运输、安装和验收1.7.1计划与进度报告承包商在其中标后10天内，应向业主提供一份详细的工作计划，说明了有关设备的制造、运输、安装、调试、试运行等具体进度日程。此工作计划应与业主规定的总进度相一致。1.7.2设备制造中的检验与测试承包商提供的所有设备和备件，均由承包商及生产厂家用标准的测控仪器进行完整的检验和测试，并应提供给业主产品制造质量合格证书以及检验和测试记录。上述质量合格证书应由承包商和生产厂家确认并签署，并须经业主审查认可。在设备产地进行的检验和测试不是对该设备的最后验收。有关检验和测试的所有费用由卖方承担。检测工作应按各个包分项进行。承包商应在设备计划检测前一个月通知业主以便业主代表能按时到达生产厂，该代表在亲眼看到设备成功测试后，须在产品合格证的背后盖“符合规格”的印章，若无业主代表参加的话，承包商将在合格证上予以注明。上述程序完成后承包商应立即给业主航寄5份测试报告。1.7.3包装、标志、运输和开箱验收（1）包装和标志产品启运前必须进行严格防腐防损处理，包括防止害虫、暴晒、雨淋、霜冻、高温、潮湿、盐份和海水等造成的损害。凡设备上需油漆部分均需按规定进行处理，会腐蚀的未油漆的部分须用高熔点油脂或无酸牛脂或用其它批准的保护剂全部涂抹，上述这些保护剂在设备安装期间或在安装后是易于抹去的。另外，对所有电气设备应采取令业主满意的恰当的防腐防损措施。所有设备的包装须足以承受陆上和海上的运输、搬运和码头的露天存放。承包商应对包装的设备负责，使其到达目的地后完整无缺。在到达中国安徽省舒城县后一年期间适当存贮中不锈不蚀。所有包装箱上应正确地标上下列内容：A.合同号。B.设备及备件的名称、代号。C.设备安装地名称。D.通用的商务标志。内有危险品或易碎物品的包装箱应按当地或国际惯例对待。包装箱若有超宽超长等特殊情况时报价中要注明。（2）运输按照业主的要求，承包商应随时告知设备的运输情况，在航寄给业主的托运清单中应有质量合格证书和检测合格证。承包商应对设备运至现场的整个过程负责，包括搬运和安全措施。承包商对任何业主不予接受的遭到缺损的设备及附件，应立即运走，予以更换，并根据合同条款和保险公司谈判索赔事宜。1：现场指业主在合同中指定的交货地点。2：本条款叙述与第一部分（即商务部分)有不符与冲突，以第一部分（即商务部分)为难。（3）开箱验收根据实际情况验收。1.7.4安装过程检测(1)水压试验：按安装技术规范要求对压力容器和液体介质管道进行工作压力1.25倍的水压试验。并做好试验记录，对检验不合格处进行修复。(2)气密性试验：对单台设备或系统按设计要求规范进行气密性试验，并做好试验记录，对接头处的泄漏要重新连接，焊接处的泄漏要铲掉重焊，阀门处的泄漏要修复，直到符合要求。(3)所有机器要在开工时检测转动、轴承、噪声是否正常。(4)在提交完工报告前，必须完成安装检测。1.7.5单机试车（预调试)(1)在设备安装完成并进行了安装测试之后，按单机试车方案进行预调试和单机试车，以确保设备和系统确实达到规定要求。(2)润滑所有轴承，调节和安装好所有的直接传动和皮带传动，使皮带排列和张紧适度，校正和调节所有仪器、机械传动装置，操作和检查电机起动器，更换和清洗过滤器，冲洗管道和设备，排除所有污物。设备和仪器运行时要求达到规定的工作能力，控制阀能自由操作。(3)单机试车应包括设备的整个系统，检测要改变条件使之近似操作条件，检测起动，操作顺序、正常停车、安全停车和所有手动、自动操作。(4)在整个装置安装完成后，才能向项目监理建议可进行联动试车、调试。1.7.6联动试车（调试)当项目监理认为各分项检测工作（单机试车)满意并确认了连动试车方案后，在项目监理、业主和承包人在场的情况下，可进行联动试车，即对整个安装进行测试。测试应右可行的最适合能力下进行。(1)联动试车调试应包括由承包人对整个系统装置进行三天操作，然后由业主人员在承包人的指导下对装置进行三天操作，这是满意操作演示最少需要的时一间。(2)试车期间承包人要指定一有资格的人领导承包人一方的调试人员或供货方代表。(3)为确保正确调试，项目监理可要求改变操作方法、顺序和其它必要的手段。(4)在检测过程中承包人必须演示操作（包括整个和各部分单项)是正确的，并且是符合要求的。(5)所有组件应在整个操作范围内进行演示，包括流量、压力、速度和控制的改变。(6)所有非正常状态下的功能，包括报警、安全装置、压力、速度和控制的改变。(7)在调试的初期，只有承包人能操作已安装好的系统，业主一方人员可以观看和接受操作指导，培训在整个过程中进行。在调试的第二阶段，业主人员可在承包人的指导和监督下操作设备。这一阶段也是培训阶段。承包人应对整个调试阶段负责。在要求的调试结束后，业主完全对设备的操作负责。1.7.7人员技术培训（1)制造商所在地的考察和培训A.承包商应按照经业主批准的培训计划对业主所指派的人员进行有关合同内设备的测试、操作和维修方面的培训，培训包括讲课、操作示范、参观和其他指导，使他们能对合同内的所有装置的特性、结构、操作要求和维修要求获得全面的了解和基本掌握。培训地点应选在制造厂所在地或与本项目的工艺及设备类似的卖方设计的污水处理厂。在培训地点的问题上，承包商应尽量满足业主的愿望。B.投标商应选派技术熟练、合格的工作人员对业主职员进行培训，并解释和技术有关的一切问题。C.投标商提供必要的工作条件，使业主培训人员参与和工作有关的全部操作项目的培训，使之能理解并胜任对整个运行系统和设备的操作、检验、调节、质量控制及保养工作。上述培训费用应在价目表中单独列出。并随报价提供培训计划。（2）现场培训现场培训将在安装、调试和检测期间，承包商应派专人对操作工人进行培训，务必使这些受训人员能胜任这些设备的运行和维护工作。1.7.8质量保证期工作在污水处理厂正式运行的一年质量保证期内，根据合同条款，承包商对业主仍负有责任，对设备出现的不符合合同要求的、有问题的地方应进行维修、保修或更换配件。在设备出现严重故障、影响正常运行、修复有困难的情况下，应对设备进行更换。1.7.9设备使用手册投标商在设备交货的同时应提供最终设备的全套（全文）资料6套，即在第3.2.4.6节中提出的设备安装、运行、维护、手册。其要求见3.2节。1.7.10污水处理厂运行操作手册承包商在合同厂试运行期间，应提供污水处理厂运行操作手册6套。工程进度计划本工程的进度见商务条款部分。2、一般资料厂区根据地质勘探及一期工程地质条件推测，地质条件较好。2.1建设项目所在地理位置污水处理厂位于工业集中区中东部，依据厂区自然标高考虑受纳水体的常水位、洪水水位及构筑物的竖向布置，填挖土方量平衡及根据周围规划道路情况并与当地规划部门讨论后，最终确定厂区地面标高为34.80m。厂区防洪排涝：因此厂区地面标高为34.80m时，不存在涝灾风险。2.2厂区供水、供电业主应负责向当地自来水司和供电局申请供水及供电，保证施工及安装期间的用水、用电。2.3污水水质2.3.1污水处理厂进水水质BOD5/CODcr0.30COD=800mg/LSS=250mg/LNH3-N=30mg/LTN=40mg/LTP=3mg/L2.3.2污水处理厂出水水质BOD510mg/LCOD50mg/LSS10mg/LTN15mg/LNH3-N5mg/L(温度低于12为8mg/L)TP0.5mg/L粪大肠菌群：103个/L2.4单位与标准2.4.1单位本项目的承包商其所提供的设备和相关文件应使用国际单位（IS）。2.4.2参考标准承包商提供的设备及其所有附件，应按有关质量标准、测试程序或实施规范实施，这些通称为参考标准。承包商应充分熟悉这些标准的要求，若未指明所使用的标准，则应参考国际标准执行。承包商在不增加额外费用的前提，可向业主提出使用其它同等国际标准的要求，但须经业主及工程师同意，并确认不会低于招标文件中所用的标准。承包商应向业主表明该替代标准是合适的、相当的，并提供以前成功使用的先例。设备与管道接口以及设备与设备的接口尺寸必须符合ISO标准，电气设备的连接方式与规格均符合IEC标准。2.4.3适用版本除非注明，在投标截止日期前6个月出版的参考标准均可适用。2.4.4参考标准的缩写招标文件中所用的参考标准、实施规范和刊物的缩写形式及其有关组织如下（不限于）：GB中国国家标准AGMA美国齿轮制造商协会AISI美国钢铁学会AS 澳大利亚标准协会ASTM美国测试与材料学会IEC 国际电工委员会BS 英国标准学会AEMA美国国家电气制造商协会CP 英国标准学会（实施规范）DIN 德国工业标准ISO 国际标准化组织JIS 日本工业标准SI 国际单位制2.5设计说明2.5.1工程设计描述污水处理厂近期规模为5000m3/d，远期10000m3/d。污水处理厂，拟定厂区地面设计标高34.80m；厂区占地面积共24314平方米。本标书为污水处理厂内标书。污水处理厂处理后的污水经出水管道排入临近的水体。本工程设计由安徽省城乡规划设计研究院承担。2.5.2污水污泥处理工艺描述污水处理工艺采用：予处理水解酸化+A/O二级生化深度处理消毒处理工艺，污泥处理工艺采用：机械浓缩脱水处理工艺，详细的工艺流程图见污水处理厂工艺流程图。由污水管网送来的污水首先进入污水厂的格栅井内，经格栅拦截去除漂浮物后，进入提升泵站的吸水井。污水提升进入匀质池匀质调节，以给后面的处理系统创造一个较稳定的进水条件；当进水流量和进水水质超过设计要求时，污水由匀质池切换进入事故池。待进水稳定后，经泵小流量送至匀质池。匀质后的污水自流进入初沉池，进行泥水分离，出水进入水解酸化池，将污水中的一些大分子化合物和难生物处理的物质转化为小分子物质或较易生物处理的物质，改善污水的可生化性，为后续好氧处理最终去除有机污染物创造条件。水解酸化后的污水自流进入A/O池的A段，在A段内进行反硝化反应，在O段内进行氧化反应、硝化反应使污染物得到降解。生化处理后的污水流入二沉池，进行固液分离。二沉池出水进入中间提升泵站吸水井内，经提升泵提升至曝气生物滤池内进行深度处理，进一步降低出水中的污染物。BAF池出水自流至活性砂过滤器，进一步去除污水中的悬浮物和有机污染物，滤后污水自流进入消毒接触池，同时投加二氧化氯进行消毒，污水经消毒处理达标后，自流或加压外排。当污水经过上述流程处理后仍不能稳定达标，则经过活性炭过滤器进行吸附过滤，进一步去除污水中的有机污染物和悬浮物等。生化过程中产生的剩余污泥、初淀池产生的污泥由污泥泵送至污泥池均质，均质后的污泥送污泥板框压滤机进行脱水形成含水率约60%的泥饼，装车外运。2.5.3.工艺流程图2.5.4污水处理厂平面布置污水处理厂总平面布置图见招标图纸。2.5.5高程本工程采用黄海高程系。污水处理厂厂区地面标高34.80米。污水处理厂进水经进水泵提升至细格栅，靠重力流至二次沉池工段后，再进行二次提升至后段深度处理，过滤后消毒出水，污水厂高程设计详见附图。2.5.6主要建、构筑物工艺描述本区污水全部采用雨污分流制。舒城县舒茶工业集中区污水处理厂工程设计总规模5000m3/d，其中近期10000m3/d，2.5.6.1粗格栅及提升泵站格栅间设置格栅2台，格栅为回转式格栅。栅前后安装闸门，以便检修和清污。栅耙为间断运行，其开停可定时或根据格栅前后液位差自动控制运行或手动开启。为了减少泵站的占地面积和土建工程造价，设计中提升泵采用无堵塞潜污泵，潜污泵采用自动耦合机构以便于安装、检修和更换，提升泵可根据吸水井液位的变化自动开停。构筑物格栅渠设计流量：Qmax=312.5m3/h能：去除污水中的漂浮物，以保证后续处理系统的正常运行。类型：钢筋混凝土结构，直壁平行渠道。数量：2条平面尺寸：LB=5m1.2m提升泵站设计流量：Qmax=312.5m3/h，功能：提升污水，满足污水处理高程要求。类型：半地下式泵站地下钢筋混凝土结构、地上单层框架结构量：1座主要设备 粗格栅渠a.格栅设备类型：回转式格栅、人工式格栅设备数量：自动和人工格栅各1台设计参数：设计流量Qmax=312.5m3/h 格栅宽度B=1000mm格栅倾角=75最大水位差h=300mmb.输送机设备类型：皮带输送机设备数量：1台设计参数：带宽B500mm；长度L=3500mm提升泵站设备类型：可提升式无堵塞潜污泵设备数量：3台(2用1备)设计参数：流量Q=160m3/h扬程P=0.15Mpa2.5.6.2均质调节池由于工业污水排放的特点，各企业的排水水量水质呈现一定的变动性，不利于后续生化处理系统的运行。因此，设置匀质调节池进行水量水质匀质调节，给后续的处理构筑物创造一个较稳定的进水条件。池内设搅拌器搅拌以防止悬浮物沉淀，并利于池内水质的均质。构筑物功能：考虑进水水质的波动，对进水水质、水量进行匀质调节结构形式：钢筋混凝土结构量：1座；设计参数：停留时间T=9.5h；主要设备设备类型：潜水搅拌机设备数量：2台设计参数：单台搅拌机功率N=7.5kW2.5.6.3事故池由于工业污水排放的特点，工业园内各企业的排水水量水质会超过设计值，后续生化处理系统的产生冲击。因此，设置事故池对水质水量超标、处理不达标的污水进行收集和贮存。池内设搅拌器搅拌以防止悬浮物沉淀，池内设置事故水提升泵将污水提升送至匀质池进行后续处理。构筑物功能：储存水质水量超标、处理不达标的污水结构形式：钢筋混凝土结构量：1座；设计参数：停留时间T=6h；主要设备A.潜水搅拌机设备类型：潜水搅拌机设备数量：2台设计参数：单台搅拌机功率N=5.5kWB.事故水提升泵设备类型：自吸泵设备数量：2台(1用1备)设计参数：流量Q=25m3/h扬程P=0.09Mpa2.5.6.4初沉池考虑污水中存在一些无机悬浮物，对后续生化处理等有一定影响，因此设置初沉池去除污水中的悬浮物。构筑物功 能：去除悬浮物结构形式：钢筋混凝土结构数 量：2座设计参数：设计流量Q=208m3/h表面负荷：1.85m3/m2.h停留时间：t=2hAB=7.5m7.5m主要设备A.泥渣提升泵设备类型：立式离心泵设备数量：4台(2用2备)设计参数：流量Q=15m3/h扬程P=0.15Mpa2.5.6.4水解酸化池初沉池出水进入水解酸化池。水解酸化池的设置可将污水中一些大分子化合物和难生化处理的有机污染物转化为小分子物质或易生化处理物质，同时去除部分COD。同时池内设搅拌器搅拌以防止污泥沉淀，并利于污水与污泥充分混合接触。构筑物设计流量：Q208m3/h功 能：提高污水可生化性类 型：钢筋砼结构数 量：1座(2格)设计参数：停留时间T=12h主要设备A.潜水搅拌机设备类型：潜水搅拌机设备数量：4台设计参数：单台搅拌机功率N=5.5kWB.填料设备类型：弹性填料设备数量：2100m3设计参数：丝长度100mm；束间距100mm；有效长度3000mm；安装间距150mm；丝量2100根/束；配套带：固定填料支架、曝气管等。C.泥渣提升泵设备类型：立式离心泵设备数量：3台(2用1备)设计参数：流量Q=105m3/h扬程P=0.06Mpa2.5.6.5A/O池水解酸化池自流至A/O池。在缺氧段污水和好氧段内回流液混合进行反硝化反应，反硝化菌利用原污水中的碳源使硝酸氮还原成氮气；同时使有机物得到部分降解。在好氧段氨氮在硝化菌作用下转化为硝态氮；另外在进行硝化反应的同时，经反硝化处理后剩余的有机物在好氧段进一步被氧化分解。构筑物设计流量：Q208m3/h能：利用微生物去除污水中的污染物质，达到预期的水质净化目标。类型：钢筋砼结构量：2座设计参数：停留时间：A段10h；O段20h.主要设备A.混合液回流泵设备类型：立式污水泵设备数量：3台(2用1备)设计参数：流量Q=420m3/h；扬程P=0.055MPaB.潜水搅拌机设备类型：潜水搅拌机设备数量：4台设计参数：单台搅拌机功率N=5.5kWC.曝气器设备类型：管式曝气器设备数量：240根设计参数：规格：90*1000；充气量：1020（m3/m.h）；氧利用率202.5.6.6二沉池二沉池采用中心进水、周边出水辐流式沉淀池，共2座。二沉池采用周边传动刮泥机排泥，沉淀于池底的活性污泥被刮泥机刮入二沉池中部，再通过排泥管排入污泥泵站。构筑物设计流量：Q=229m3/h能：对生化处理后的混合液进行固液分离型式：中心进水、周边出水辐流式沉淀池量：2座型：钢筋砼结构设计参数：表面负荷q=0.60m3/m2h池直径D=15m主要设备设备类型：周边传动半桥式刮泥机设备数量：2台设计参数：刮泥机直径D=15m2.5.6.7污泥泵站活性污泥由活性污泥泵提升后，一部分以回流污泥形式去A池，另一部分以剩余污泥形式去污泥脱水间脱水。构筑物式：地下钢筋砼结构量：1座平面尺寸：LB=52.5m主要设备A污泥回流泵设备类型：离心泵设备台数：3台(2用1备)设计参数：流量Q=105m3/h扬程P=0.06MPaB剩余污泥泵设备类型：离心泵设备台数：2台(1用1备)设计参数：流量Q=15m3/h扬程P=0.15MPa2.5.6.8中间提升泵站中间提升泵站的设置是为了使污水提升进入曝气生物滤池。构筑物设计流量：Q=229.1m3/h功能：使污水提升，减小构筑物埋深量：1座。型：钢筋砼结构主要设备A.中间提升泵设备类型：潜水泵设备数量：3台设计参数：流量Q=115m3/h；扬程P=0.09MPa2.5.6.9BAF滤池构筑物设计流量：Q=229m3/h功能：进一步降解有机污染物和脱氮，去除悬浮物结构形式：一体化钢设备量：1座（分8格）主要尺寸：BAF池单格尺寸：546m主要设备：A曝气风机设备类型:罗茨风机设备数量:10台设计参数：风量:Q=2.6m3/min;风压:P=58.8kPaB反冲洗风机设备类型:罗茨风机设备数量:3台(2用1备)设计参数：风量:Q=8.4m3/min;风压:P=68.6kPaCBAF反冲洗水泵设备类型:离心泵设备数量:3台(2用1备)设计参数：流量:Q=360m3/h；扬程:P=0.12MPaD废水提升泵设备类型:离心泵设备数量:2台(1用1备)设计参数：流量:Q=120m3/h；扬程:P=0.15MPaE潜水搅拌机设备类型:潜水搅拌机设备数量:1台设计参数：搅拌机功率2.2kW2.5.6.10过滤车间为了使得出水达标，在深度处理末端设置活性砂过滤器和活性炭过滤器作为终端工艺。土建工程按远期工程设计，设备按一期工程配置。构筑物设计流量：Q=10000m3/d功能：进一步降解有机污染物和去除悬浮物结构形式：钢筋混凝土结构数量：1座主要尺寸：38m18m主要设备：A活性砂过滤器设备类型:活性砂过滤器设备数量:4台设计参数：处理量:Q=5684m3/h；滤速：612m/h配套:空压机、提砂装置、管道、阀门、仪表、连接附件等。B活性炭过滤器设备类型:活性炭过滤器设备数量:3台设计参数：处理量:Q=5684m3/h；配套：反洗水泵(2台；1用1备)、阀门、仪表、连接附件等。2.5.6.12消毒接触池土建按远期工程设计。构筑物设计流量：Q=208m3/h能：对污水进行杀菌消毒结构形式：钢筋混凝土结构量：1座主要参数：停留时间T=30min主要设备：外排水泵设备类型:离心泵设备数量:3台(2用1备)设计参数：流量:Q=625m3/h；扬程:P=0.15MPa2.5.6.11鼓风机房构筑物设计流量：Q=208m3/h功能：为O池和水解酸化池提供空气结构形式：框架结构量：1座主要参数：平面尺寸228m主要设备：鼓风机设备类型：罗茨风机设备数量：4台（3用1备）设计参数：风量Q=27.8m3/min；风压68.6kPa2.5.6.12加氯加药间土建按远期工程设计、设备按一期工程配置。构筑物设计流量：Q=417m3/h功能：制备二氧化氯和PAC。结构形式：框架结构量：1座主要参数：平面尺寸188m主要设备：A二氧化氯制备投加装置设备类型：复合型二氧化氯发生器设备数量：2台（1用1备），远期增加1台。设计参数：有效氯产量为2000g/h配套：卸酸泵1台、氯酸钠化料器1套、氯酸钠计量泵2台、盐酸计量泵2台盐酸储罐1台、氯酸钠储罐1台、水射器、配套带仪表及电控柜控制柜、酸雾吸收装置等BPAC制备投加装置设备类型：一体化制备投加装置设备数量：1台设计参数：投加能力：15kg/h2.5.6.13污泥脱水间本工程活性污泥和化学污泥含水率约为99.299.6%。本单体土建按远期工程设计，设备按近期规模配置。建筑物能：降低污泥含水率，减少污泥体积型式：排架结构数量：1座平面尺寸：2712m主要设备A.污泥板框压滤机设备类型：污泥板框压滤机设备台数：1台设计参数：石灰投加系统1套，带石灰料仓配套带来：PAM制备投加系统1套：制备装置1套；加药泵（2台）Q=2001000L/h风压0.3MPa。空气压缩机2套；水平、倾斜螺旋输送机各1套；带机冲洗水泵2台；污泥泵(螺杆泵)2台。配套电控柜、压力仪表等B.污泥池潜水搅拌机设备类型：潜水搅拌机设备数量：1台设计参数：搅拌机功率4kW3.设备的统一规定和技术要求3、设备的统一规定和技术要求3.1概述本章所述“一般技术要求”条款是对于第4章“技术规范”的各方而的总阐明，投标商及设各制造商应遵循本章的要求以及各分项技术规范的要求。投标商应根据本招标文件要求，提供设备、装置附件、材料、备品备件、专用工具。按照第一章的要求及各分项的要求，完成供货、提供技术资料、设备的安装指导、检查、测试、调试、联动试车、通水调试运行等全部规定的工作。3.2一般规定3.2.1定义本招标文件中除另有说明外，均以下列文字注释意义为准。（1）业主：（2）工程设计：安徽省城乡规划设计研究院（3）承包商：合同的签约卖方为承包商（4）本技术规范所陈述及设计图纸所表示的是舒城县舒茶工业集中区污水处理厂工程。（5）设备及材料：包括本招标文件所陈述及招标图纸所示，在污水处理厂内安装设置的机械、仪表、电气及管道、器材、专用工具、材料、备件及物料等。3.2.2承包商经验证明本招标文件中各主要设备器材承包商须提供证明，证明该设备有在相似工程中成功使用的实例，根据各分项规范的要求，提供证明材料。3.2.3提交资料提交的资料必须妥善包装，以适合长途运输、防腐和防雨等。提交的资料必须正确、完整、清晰。3.2.3.1投标资料（1）本招标文件第一单元招标设备清单中的所有设备，投标商在投标文件中必须提交这些设备的制造商名称、所在国别、产品产地以及制造商或承包商的委托书或授权书。（2）投标商在投标文件中必须提供供货设备的样本、设备说明书、必要的设备图纸等技术资料，并对符合本招标文件中的部分用适当的方式作出标记，以便查找。这些资料应能表述设备的关键参数和性能（包括设备部件的材质、质量标准、设备产地、制造商），例如（不限于）：滤池系统的PID图臭氧发生系统的PID图氯消毒系统的PID图污泥脱水系统的PID图加药间系统的PID图水解酸化池填料区系统布置图A/O池曝气系统布置图BAF系统布置图污泥脱水系统布置图均质池、调节池、水解酸化池及A/O池缺氧区的潜水搅拌器布置图。混合池搅拌器设备布置图。尺寸齐全的货物安装图，包括设备、传动装置(如果有的话)和驱动机(如果有的话)外形图，图上示出大致的外形尺寸、重量、主要进出口接管的位置、尺寸和压力等级及所采用的标准，以及电动机接线盒的位置；辅助设备和管道也应一并表示在图上，并示出有关的主要尺寸；基础承载力以及最小安装间隙要求等也应表示。设备的装配图：图上应示出设备的内部结构特点，主要尺寸、轴承和密封部位(如果有的话)的详细结构图形。各种设备主要技术性能和规格的文字和图表的说明。各种设备的设计、制造、测试所执行或参照的主要标准。各种设备主要部件的材料组成的说明。设备及其主要零部件的寿命，如整机寿命、轴承寿命、密封件寿命等。电机型号、功率和转速等。减速箱型号、传动比、服务系数、总效率等技术参数。设备整机重量和主要零部件重量。与技术规格书中的要求发生技术偏差部分的说明文件和图纸。密封：当数据表上规定设备的轴封采用机械密封时，投标文件还应说明机械密封制造厂的名称、型号和主要零件的材质，并提供其结构型式的简图和安装操作说明。润滑剂清单：投标商应提交一份有关润滑剂的表格，包括厂商和代理商的名称及替代产品名称、设备各个零部件所需用的润滑剂的牌号、首次充填量、加注周期、更换周期等内容。电气原
