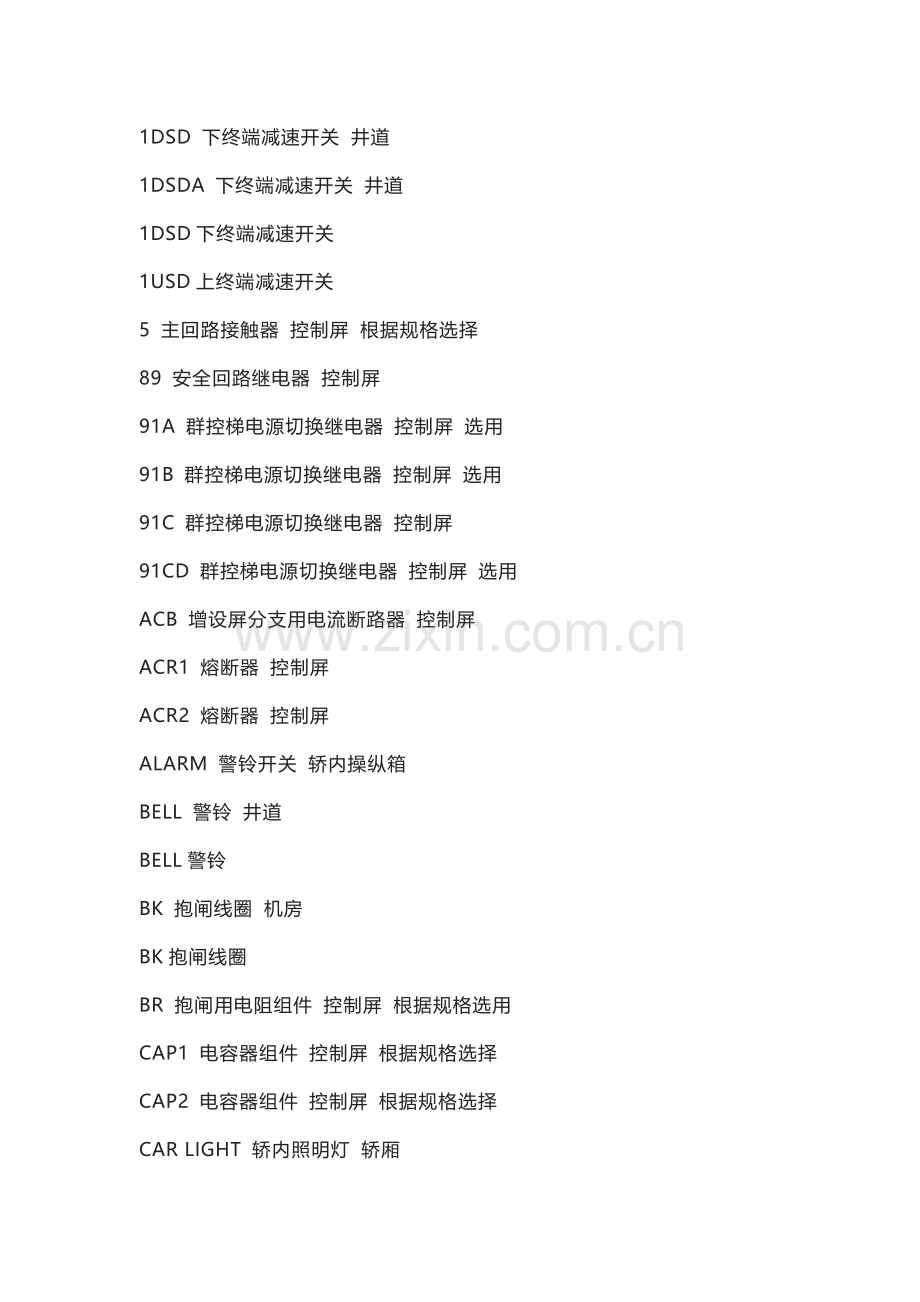

技能培训资料：三菱电梯元件代号表.docx

1DSD 下终端减速开关 井道
1DSDA 下终端减速开关 井道
1DSD下终端减速开关
1USD上终端减速开关
5 主回路接触器 控制屏 根据规格选择
89 安全回路继电器 控制屏
91A 群控梯电源切换继电器 控制屏 选用
91B 群控梯电源切换继电器 控制屏 选用
91C 群控梯电源切换继电器 控制屏
91CD 群控梯电源切换继电器 控制屏 选用
ACB 增设屏分支用电流断路器 控制屏
ACR1 熔断器 控制屏
ACR2 熔断器 控制屏
ALARM 警铃开关 轿内操纵箱
BELL 警铃 井道
BELL警铃
BK 抱闸线圈 机房
BK抱闸线圈
BR 抱闸用电阻组件 控制屏 根据规格选用
CAP1 电容器组件 控制屏 根据规格选择
CAP2 电容器组件 控制屏 根据规格选择
CAR LIGHT 轿内照明灯 轿厢
CAR STATION 轿顶站 轿顶
CAR、EARTH 接地板 控制屏
CARLIGHT矫内照明灯
CARSTATION矫顶站
CH 充电回路组件 控制屏
CHG1 5A 熔断器 控制屏
CHG2 5A 熔断器 控制屏
CR 熔断器 控制屏
CRA 熔断器 控制屏
CST1 熔断器 控制屏
CST2 熔断器 控制屏
CTM DC-CT传感器 IU 控制屏 根据规格选择
D 二极管 控制屏
DL 下终端限位开关 井道
DL下终端限位开关
DN 下行按钮 轿顶站
DN 下行按钮 轿内操纵箱
DN 下行按钮 控制屏
DN下行按钮
DOOR CLOSE 关门按钮 轿内操纵箱
DOOR MOTOR 门机 轿顶
DOOR OPEN 开门按钮 轿内操纵箱
DOOR 门机开关 轿顶站
DOORMOTOR门机
DOOR门机开关
DOT 下终端极限开关 井道
DOT下终端极限开关
DS-1-DS-(T) 厅门门锁开关 厅门 带再平层
DS-1到DS-(t)厅门门锁开关
DSD
DSR 下终端强迫减速开关 井道
DSR下终端强迫减速开关
DS厅门锁开关
E.EXIT 紧急出口开关 井道
E.LIGHT 紧急照明灯 轿厢 6.3V无色
E1 E1印刷线路板 控制屏
EMERGENCY LIGHITNG SOURCE 紧急照明电源 轿顶站 GPS-Ⅱ
EMERGENCYLINGHTINGSOURCE紧急照明电源
FAN ASSY 逆变器用风扇 控制屏 选用
FC-M 铁氧体磁芯 控制屏
FE A 消防继电器 控制屏
FE 消防继电器 控制屏
FE.SW 消防员开关 基站
FE.SW消防员开关
FLAT 带连接器扁形电缆 控制屏
GOV 限速器开关 机房
GOV-T 限速器断绳开关 井道
GS 轿门门锁开关 轿门 无再平层
GS轿门门锁开关
HST 熔断器 控制屏
HST5A 熔断丝
HSTA 5A 熔断器 控制屏 GPS-CR、GPS-Ⅱ选用
HSTB 5A 熔断器 控制屏 GPS-CR、GPS-Ⅱ选用
HSTC 5A 熔断器 控制屏 GPS-CR、GPS-Ⅱ选用
HSTD 5A 熔断器 控制屏 GPS-CR、GPS-Ⅱ选用
IGBT1-IGBT5 逆变器功率模块 控制屏 根据规格选用
INDRCTORRELAY平层装置
INTERPHONE 内部通话装置 机房
IS 逆变器组件 控制屏 根据规格选择
IUSD 上终端减速开关 井道
IUSDA 上终端减速开关 井道
KRA 再生电阻组件 控制屏 根据规格选择
LB 抱闸接触器 控制屏 根据规格选用
LCM 照明、风扇自动关断
LCM照明风扇继电器
LF 噪声过滤器 控制屏 根据规格选择
LIGHT 照明开关 轿顶
LIGHT(10A) 熔断器 控制屏
LIGHT，B 照明开关 控制屏 用户配置
LIGHT照明开关
M 曳引电动机 机房 根据规格选配
MCBX 主回路电流断路器 控制屏 用户配置
MPS 3A 熔断器 控制屏
MPS-1 稳压装置 控制屏
M曳引电动机
NORMAL(AUTO) 自动/手动开关 轿顶站
NORMAL(AUTO)自动/手动
PI P1印刷线路板 控制屏
PIT STOP SW 底坑停止开关 井道底坑
PITSTOPSW底坑停止开关
PL(5A) 熔断器 控制屏
POWER 电源开关 轿顶站
POWER电源开关
PSE 轿厢侧液压缓冲器回复开关 井道底坑
PSF 对重侧液压缓冲器回复开关 井道底坑
Q1 火花消除器 控制屏
QC-B1 火花消除器 控制屏
QC-B2 火花消除器 控制屏
R-ACR1 整流装置 控制屏
R-ACR2 整流装置 控制屏
R-CR 整流装置 控制屏
R-CRA 整流装置 控制屏
RUN-STOP 运行-停止开关 轿顶站
RUN-STOP 运行-停止开关 轿内操纵箱
RUN-STOP运行-停止开关
SAF 轿顶安全开关 轿顶
SAF安全钳开关
SAF矫顶安全开关
SDE 安全触板开关 轿厢
SDE安全触板
TH1 温度触点 控制屏
TR-01 控制变压器 控制屏 根据规格选择
TR-A 照明变压器 控制屏 根据规格选用
TR-L 照明用变压器 控制屏
TR-P 自耦变压器 控制屏 根据规格选择
UL 上终端限位开关 井道
UL上下限位开关
UOT 上终端极限开关 井道
UOT上终端极限开关
UP 上行按钮 轿顶站
UP 上行按钮 轿内操纵箱
UP 上行按钮 控制屏
UP上行按钮
USB上终端强迫减速开关
USR
USR 上终端强迫减速开关 井道
WEIGHTINGDEVICE称重装置
Z1 Z1印刷线路板 控制屏
ZNR 压敏电阻 控制屏
ZNR-1 压敏电阻 控制屏
