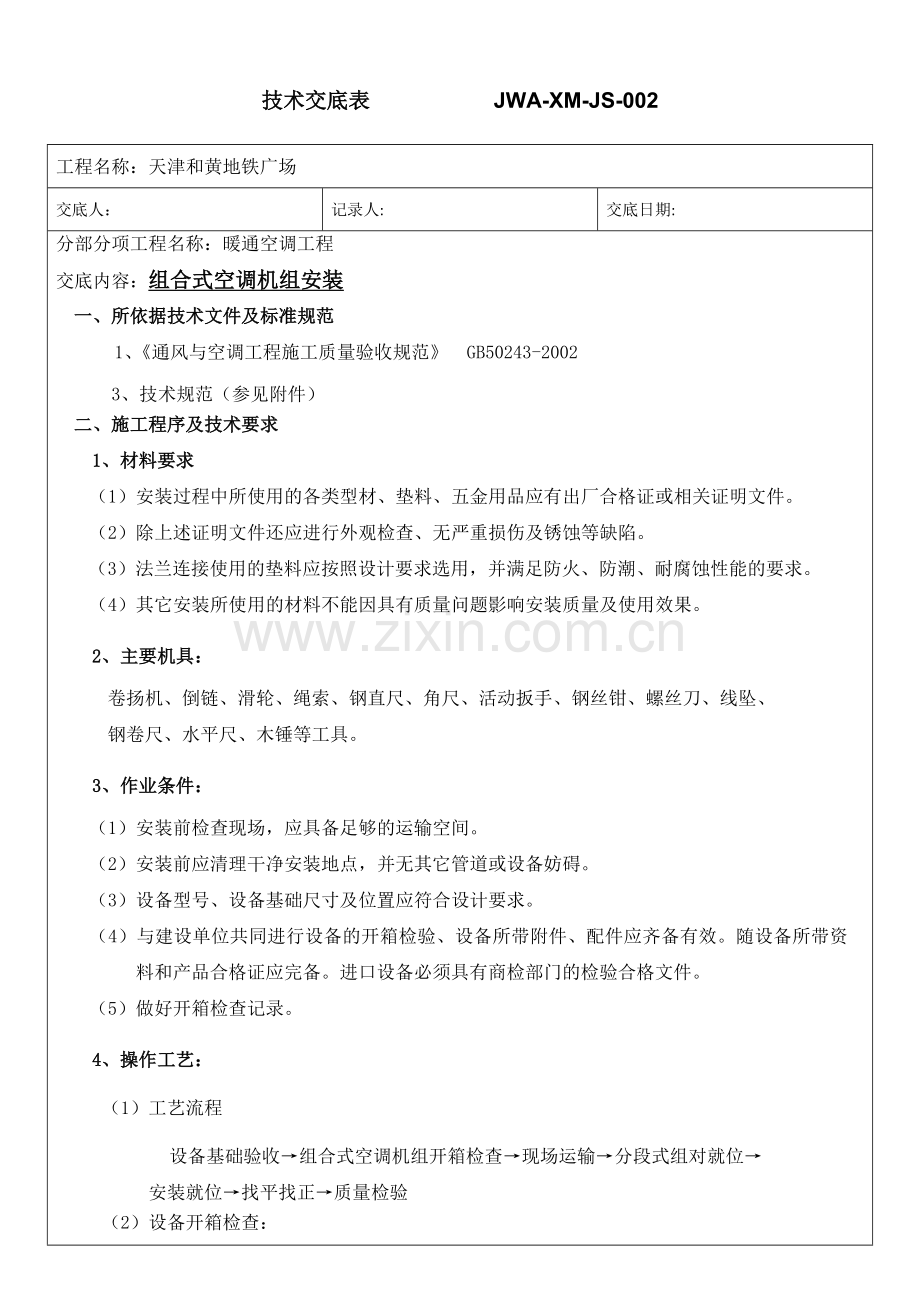

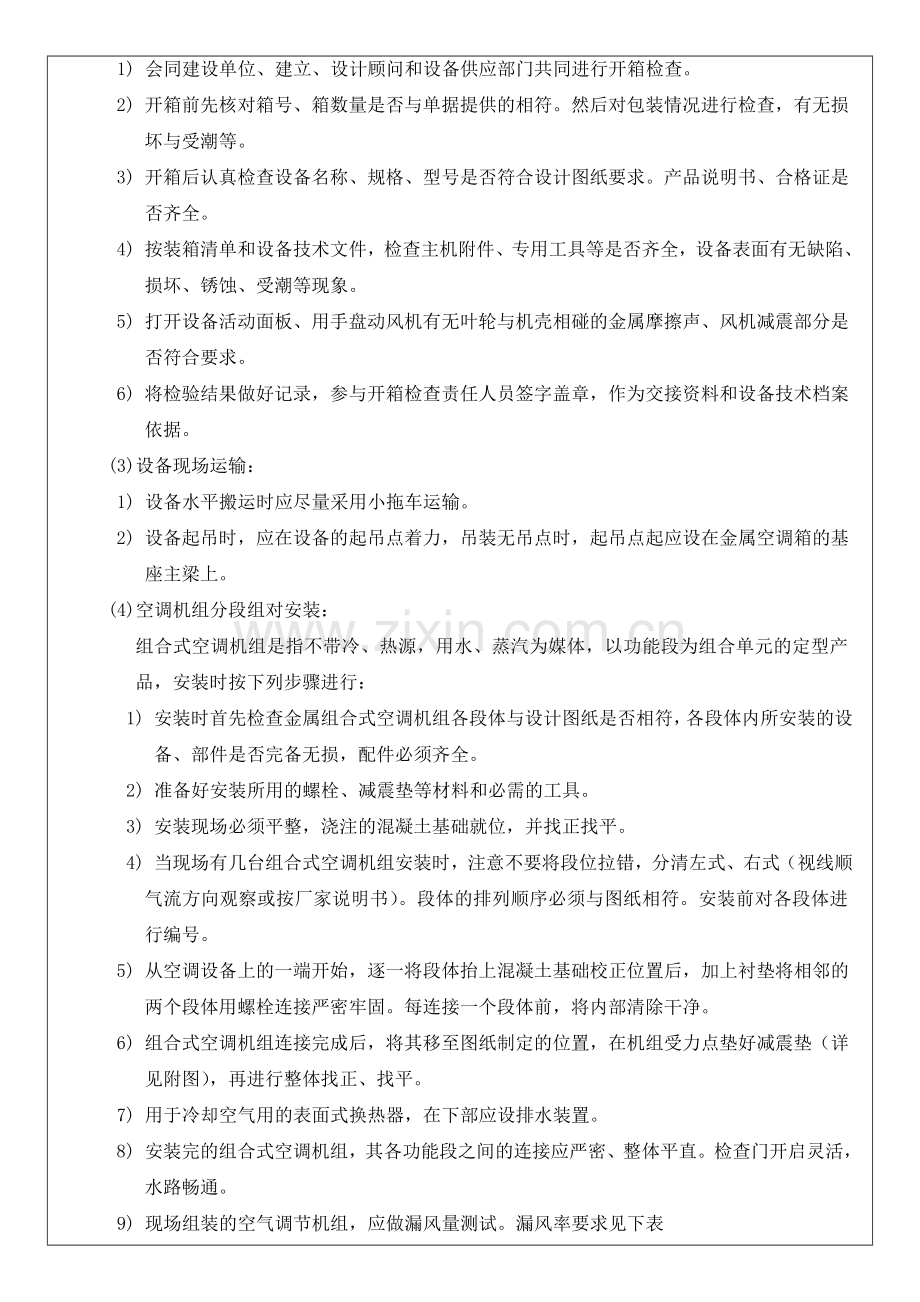

技术交底表 JWA-XM-JS-002工程名称：天津和黄地铁广场交底人：记录人:交底日期:分部分项工程名称：暖通空调工程 交底内容：组合式空调机组安装一、所依据技术文件及标准规范1、通风与空调工程施工质量验收规范 GB50243-20023、技术规范（参见附件）二、施工程序及技术要求1、材料要求（1）安装过程中所使用的各类型材、垫料、五金用品应有出厂合格证或相关证明文件。（2）除上述证明文件还应进行外观检查、无严重损伤及锈蚀等缺陷。（3）法兰连接使用的垫料应按照设计要求选用，并满足防火、防潮、耐腐蚀性能的要求。（4）其它安装所使用的材料不能因具有质量问题影响安装质量及使用效果。2、主要机具：卷扬机、倒链、滑轮、绳索、钢直尺、角尺、活动扳手、钢丝钳、螺丝刀、线坠、钢卷尺、水平尺、木锤等工具。3、作业条件：（1）安装前检查现场，应具备足够的运输空间。（2）安装前应清理干净安装地点，并无其它管道或设备妨碍。（3）设备型号、设备基础尺寸及位置应符合设计要求。（4）与建设单位共同进行设备的开箱检验、设备所带附件、配件应齐备有效。随设备所带资料和产品合格证应完备。进口设备必须具有商检部门的检验合格文件。（5）做好开箱检查记录。4、操作工艺： （1）工艺流程 设备基础验收组合式空调机组开箱检查现场运输分段式组对就位安装就位找平找正质量检验（2）设备开箱检查：1) 会同建设单位、建立、设计顾问和设备供应部门共同进行开箱检查。2) 开箱前先核对箱号、箱数量是否与单据提供的相符。然后对包装情况进行检查，有无损坏与受潮等。3) 开箱后认真检查设备名称、规格、型号是否符合设计图纸要求。产品说明书、合格证是否齐全。4) 按装箱清单和设备技术文件，检查主机附件、专用工具等是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。5) 打开设备活动面板、用手盘动风机有无叶轮与机壳相碰的金属摩擦声、风机减震部分是否符合要求。6) 将检验结果做好记录，参与开箱检查责任人员签字盖章，作为交接资料和设备技术档案依据。(3)设备现场运输：1) 设备水平搬运时应尽量采用小拖车运输。2) 设备起吊时，应在设备的起吊点着力，吊装无吊点时，起吊点起应设在金属空调箱的基座主梁上。(4)空调机组分段组对安装：组合式空调机组是指不带冷、热源，用水、蒸汽为媒体，以功能段为组合单元的定型产品，安装时按下列步骤进行：1) 安装时首先检查金属组合式空调机组各段体与设计图纸是否相符，各段体内所安装的设备、部件是否完备无损，配件必须齐全。2) 准备好安装所用的螺栓、减震垫等材料和必需的工具。3) 安装现场必须平整，浇注的混凝土基础就位，并找正找平。4) 当现场有几台组合式空调机组安装时，注意不要将段位拉错，分清左式、右式（视线顺气流方向观察或按厂家说明书）。段体的排列顺序必须与图纸相符。安装前对各段体进行编号。5) 从空调设备上的一端开始，逐一将段体抬上混凝土基础校正位置后，加上衬垫将相邻的两个段体用螺栓连接严密牢固。每连接一个段体前，将内部清除干净。6) 组合式空调机组连接完成后，将其移至图纸制定的位置，在机组受力点垫好减震垫（详见附图），再进行整体找正、找平。7) 用于冷却空气用的表面式换热器，在下部应设排水装置。8) 安装完的组合式空调机组，其各功能段之间的连接应严密、整体平直。检查门开启灵活，水路畅通。9) 现场组装的空气调节机组，应做漏风量测试。漏风率要求见下表机组性质静压漏风率一般空调机组保持700Pa不大于3% (6)其它类设备安装1) 中效过滤器安装必须在洁净室全部完工，清扫完试车12h后才能开箱检查，合格后立即安装。试车须在厂家知道下进行，特殊情况可先安装，再进行试车工作。2) 过滤器与框架之间须加密封垫料，厚度为68mm。安装后垫料压缩率应大于50%。3) 安装时，外框上箭头应与气流方向一致，波纹板组合的过滤器在竖向安装时波纹必须垂直于地面，不得反向。三、 质量标准：1、保证项目：（1）空气处理机分段组装连接必须严密，喷淋段严禁渗水。检验方法：观察检查。（2）高效过滤器安装方向必须正确；用波纹板组合的过滤器在竖向安装时，波纹板必须垂直于地面。过滤器与框架之间的连接严禁渗漏、变形、破损和漏胶等现象。检验方法：观察检查和检查漏风试验记录。2、基本项目：（1）空气处理机组整体安装或分段安装时，安装平稳、平正、牢固，四周无明显缝隙。一次、二次回风调节阀及新风调节阀调节灵活。检验方法：尺量和观察检查。（2）密闭检视门应符合门及门框平正、牢固、无渗漏，开关灵活的要求，凝结水的引流管畅通。检验方法：泼水和启闭检查。（3）表面式热交换器的安装应框架平正、牢固，安装平稳。热交换器之间和热交换器与围护结构四周缝隙封严。检验方法：手扳和观察检查。（4）空气过滤器的安装应安装平正、牢固；过滤器与框架、框架与围护结构之间缝隙封严；过滤器便于拆卸。检验方法：手扳和观察检查。3、允许偏差项目：空气处理设备安装允许偏差值和检验方法应符合下表项 目允许偏差（mm）检验方法组合式空调机组水平误差每1m3拉线、液体连通器和尺量检查垂 直 度每1m2吊线和尺量检查5m以上10四、成品保护：1、空气处理机安装就位后，应在系统连同前做好外部防护措施，应不受损坏。防止杂物落入机组内。2、空调处理机组安装就绪后未正式移交使用单位的情况下，空调机房应有专人看管保护，防止损坏丢失零部件。3、如发生意外情况应马上报告有关部门领导，采取措施进行处理。4、中、高效过滤器应按出厂标志竖向搬运和存放，并应有防潮措施。五、应注意的质量问题空调设备安装时应注意的质量问题见下表序号常产生的质量问题防治措施1坐标、标高不准、不平不正 加强责任心，严格按设计和操作工艺要求进行2段体之间连接处，垫料规格不按要求作，有漏垫现象认真按工艺要求操作，加强自检、互检工作3表冷器段体存水排不出4高效过滤器框架或高效风口有泄漏现象严格按设计和操作工艺执行六、 施工安全要求1、进入施工现场，作业人员须将安全帽、工作服、工作鞋等安全防护用品佩带整齐。2、电锤使用前应检查电气接线部分是否安全可靠，是否符合安全使用的要求。3、使用梯子时，梯子搭设角度不宜过大或过小，宜在35-60之间。梯子上下端部应采取可靠的防滑措施。使用人字梯时，中间部位加装保护绳，梯子牢固，不得缺挡，不得垫高使用，禁止二人同时在梯上作业。4、移动式脚手架需符合国家规范，检验合格后方可使用。5、在空中作业时，操作人员必须有安全带等其他安全防护措施。6、作业高度超过2米以上，必须系好安全带；7、安全防护措施的拆除，必须经过安全部门许可，并按要求及时恢复；8、施工班组在每天上班前必须做好安全教育，并做好记录。七、文明施工1、施工现场是工作场所，不能随意嬉闹。2、施工现场严禁吸烟。3、严禁酒后上岗作业。4、禁止随地大小便。5、禁止随意改动、破坏安全防护设施。6、施工过程中的固体废弃物应及时装袋，存放在指定地点，统一处理。被交底人：
